Заказ

В Top 3D Shop обратились сотрудники московского Музея архитектуры имени Щусева.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 2

Музейные работники пришли к нам с подрядом на копирование скульптурной композиции — прототипа монумента Рабочий и колхозница, который был создан скульптором Верой Мухиной.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 3

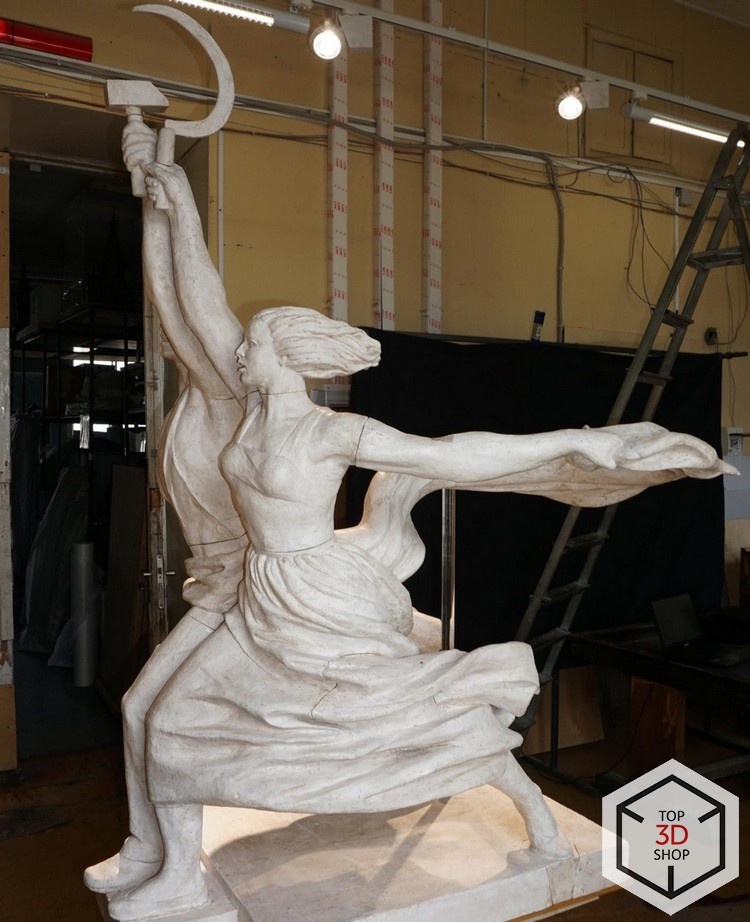

Оригинал скульптуры, по которому впоследствии был создан всем известный 24,5-метровый стальной монумент, находится в самом музее.


[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 4

Это гипсовая композиция высотой в человеческий рост. Мы должны были сканировать этот предмет искусства и распечатать копию в размере 33% оригинала.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 5

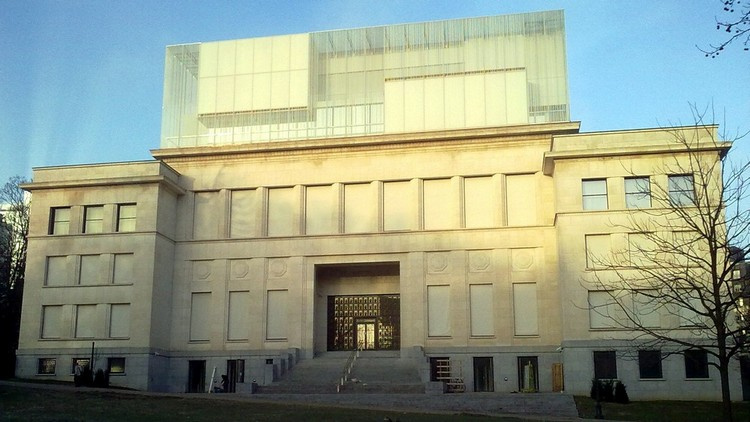

Заказчик — находящийся в Брюсселе музей “Дом европейской истории”, принадлежащий Европарламенту. Он собирает копии произведений искусства и памятников связанных с историей Европы. Мы связались с ассистентом куратора музея, уточнили детали и начали работу.

Как это бывает

Без применения 3D-сканирования и печати, копирование пришлось бы долго делать специально нанятому для этого скульптору, в стенах музея, в непосредственном контакте с оригиналом, что административно и организационно очень сложно. Очевидные недостатки такого подхода: длительность, дороговизна, неточная передача пропорций и форм, в общем — человеческий фактор.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 6

Как это сделали мы

Сканирование

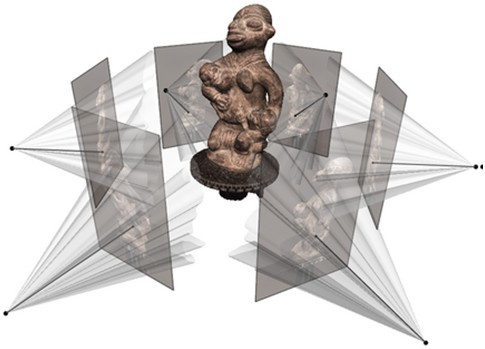

Мы провели подробную фотограмметрию объекта — сканирование серией фотоснимков, с последующим соединением в объемный цифровой объект. Фотограмметрия производится так:

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 7

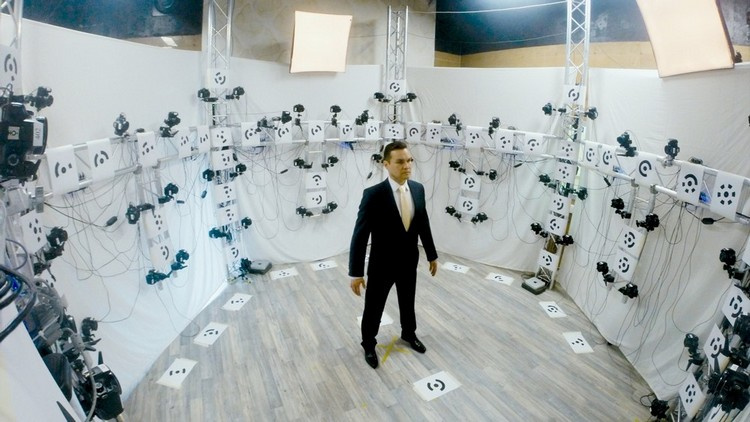

Или так, множеством камер одновременно:

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 8

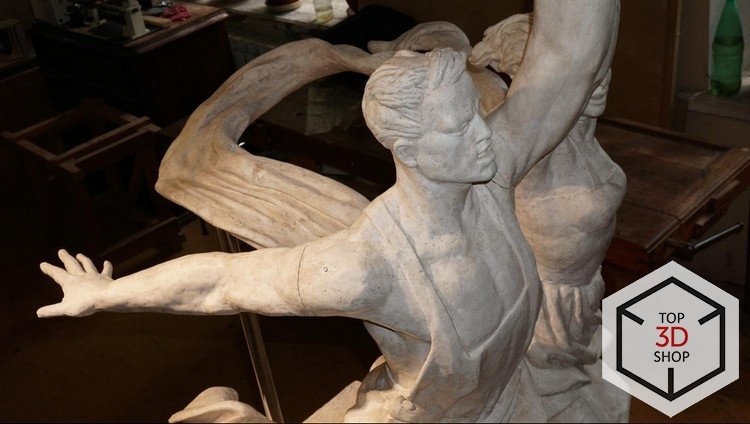

В нашем случае, это был один сотрудник с камерой. Эта технология сканирования была выбрана по нескольким причинам, таким как отсутствие необходимости покрывать сканируемый объект матирующим спреем, что было бы недопустимо в случае с оригиналом произведения искусства, и высокая точность передачи деталей.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 9

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 10

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 11

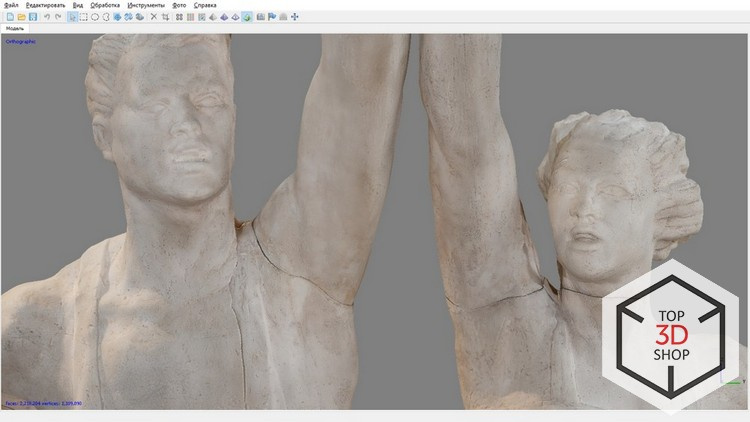

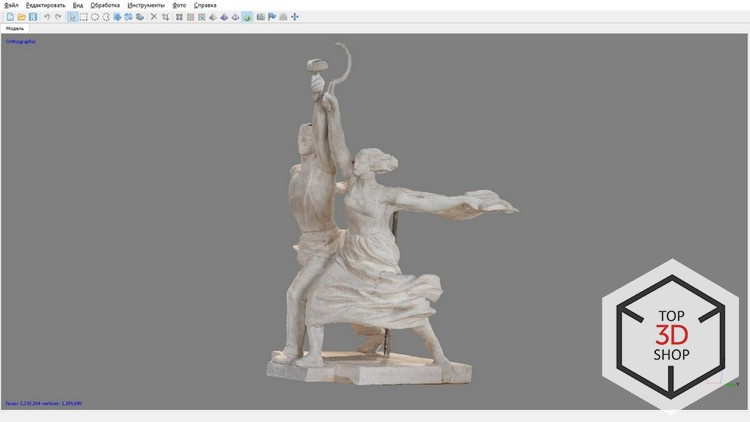

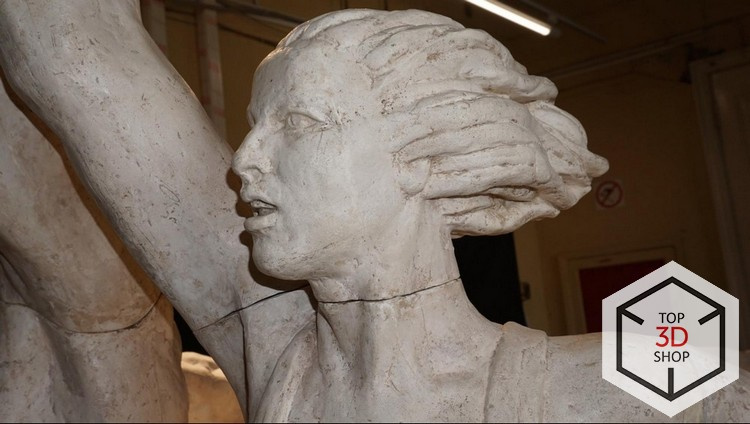

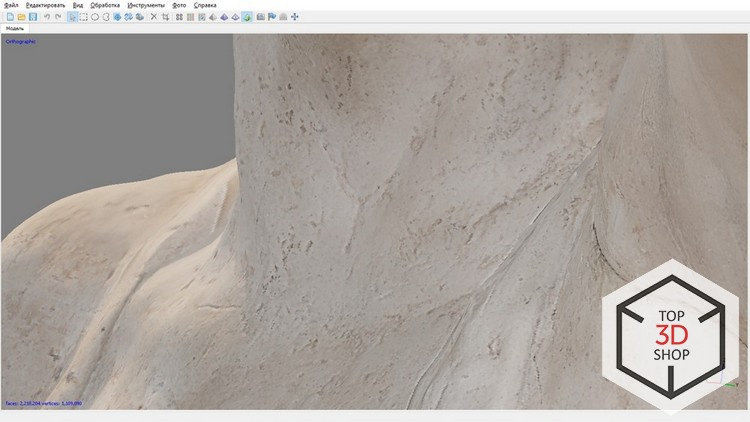

Могли возникнуть сложности с освещением, но сотрудники музея любезно переместили скульптуру в освещенное место и мы сделали 400 фотоснимков, которые затем программно совместили в трехмерную модель.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 12

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 13

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 14

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 15

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 16

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 17

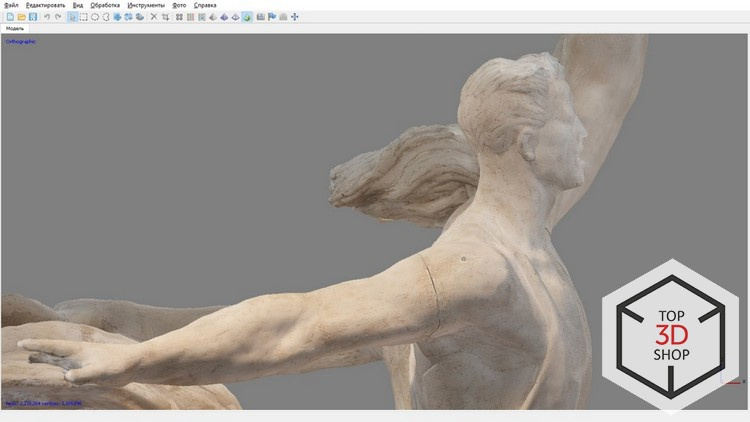

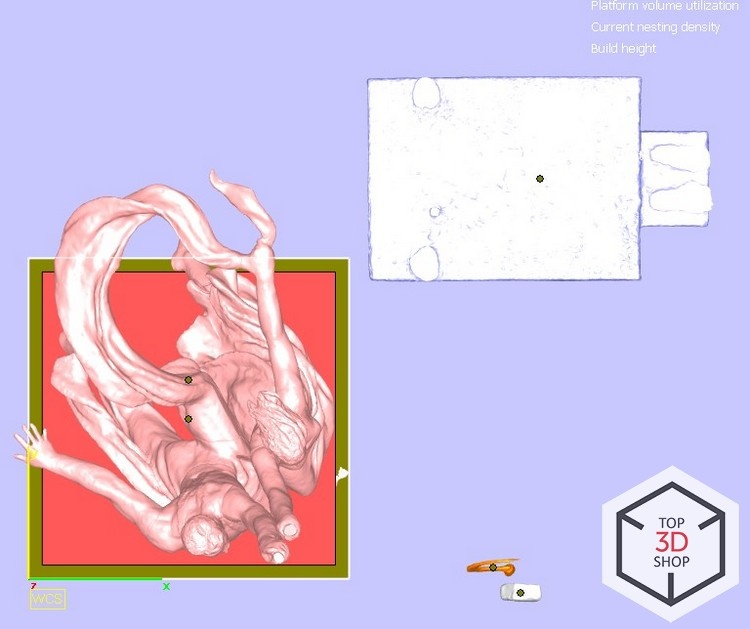

Сканирование заняло четыре часа, последующая обработка цифровой модели, склейка, удаление артефактов — еще сутки.

Печать

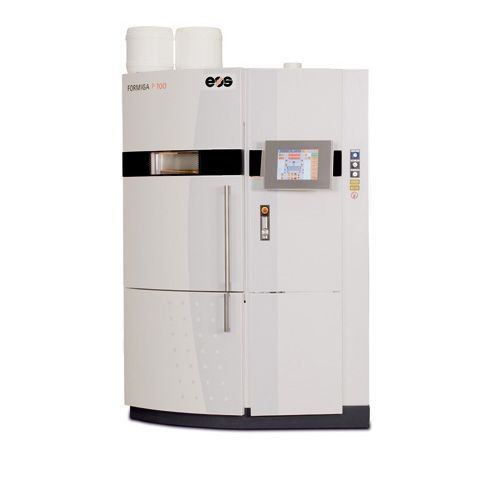

Печатали из полиамида PA 2200, на 3D-принтере EOS Formiga.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 18

Это профессиональный 3D-принтер, работающий по технологии селективного лазерного спекания, печатающий объекты с размерами до 200 х 250 х 330 мм, с толщиной слоя от 60 мкм и скоростью в 20 мм/час. Принтер выбрали за точность и скорость работы, а материал — за внешнюю схожесть распечаток с поверхностью оригинала.

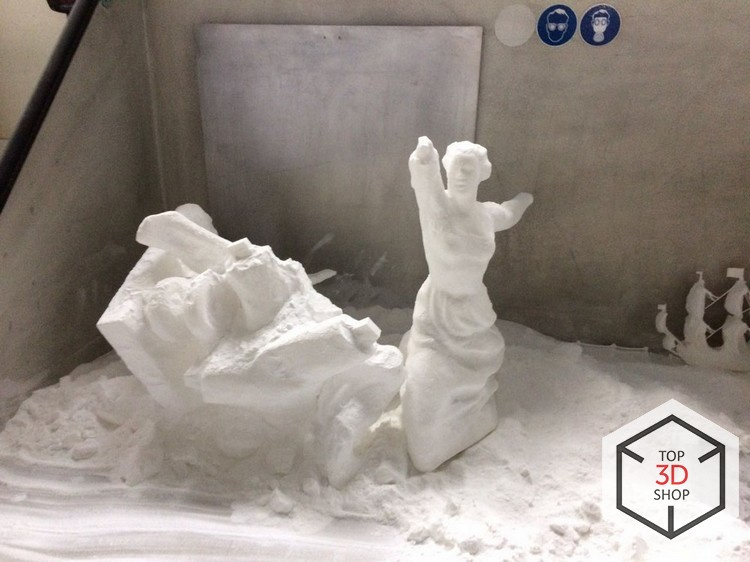

Полимерный порошок в принтере наносится послойно, а лазер сплавляет его в монолитную структуру.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 19

Для большей точности передачи форм, модель делалась составной — отдельно платформа, фигуры людей, серп и молот.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 20

После печати изделие собрали, склеили эпоксидкой.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 21

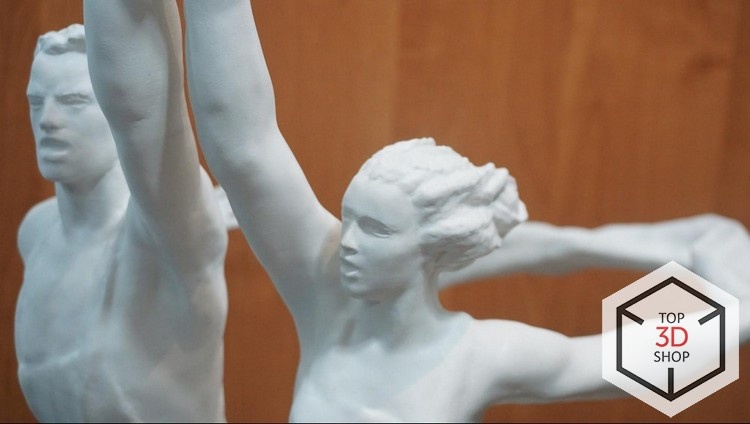

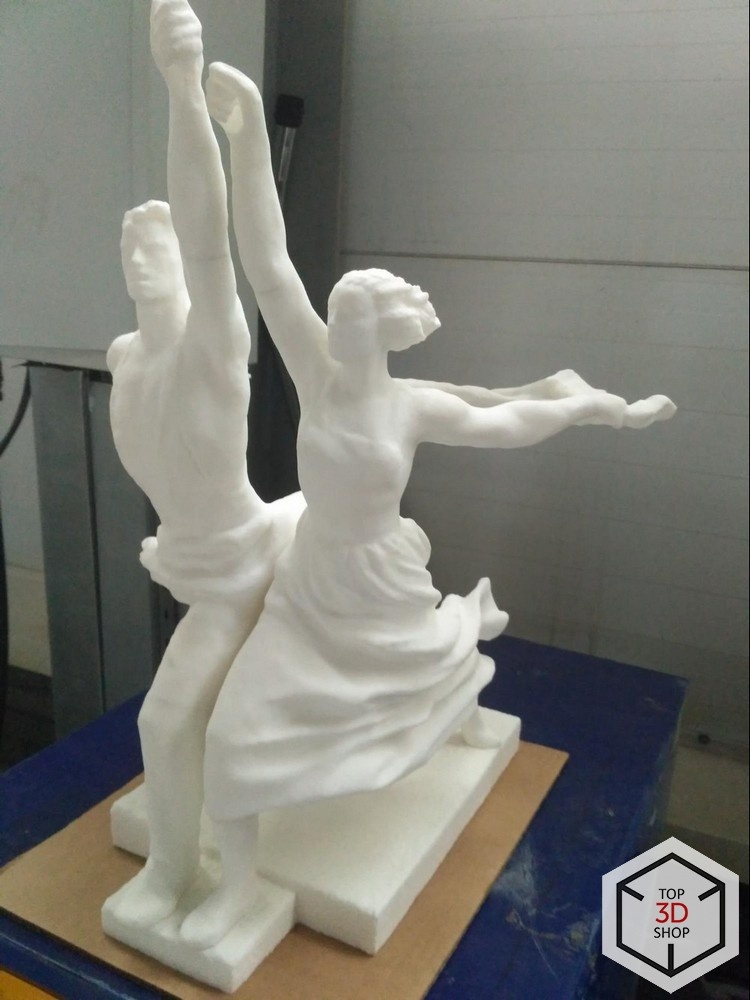

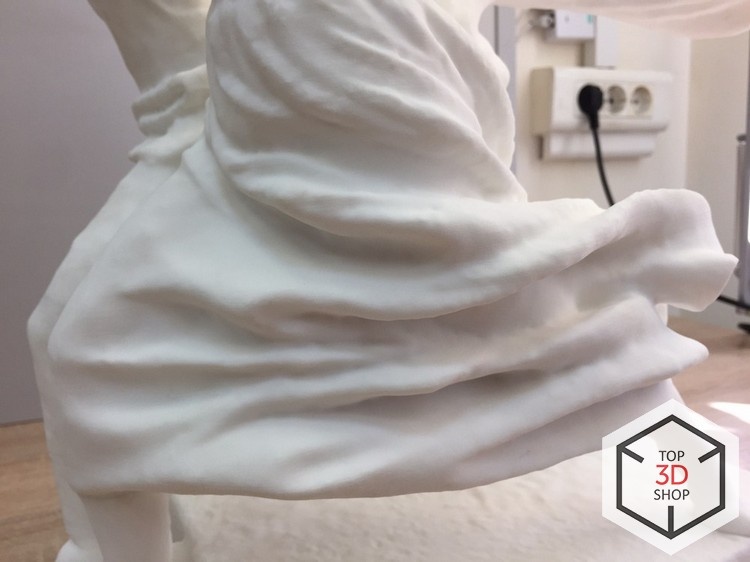

Затем отшлифовали.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 22

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 23

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 24

Покраска

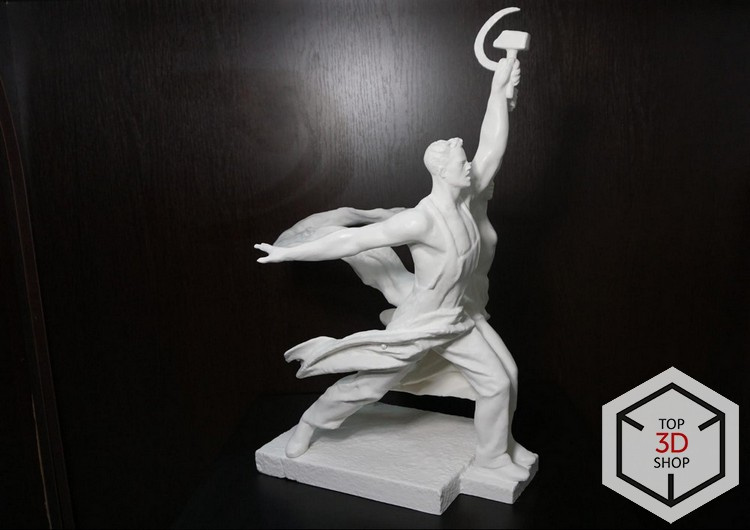

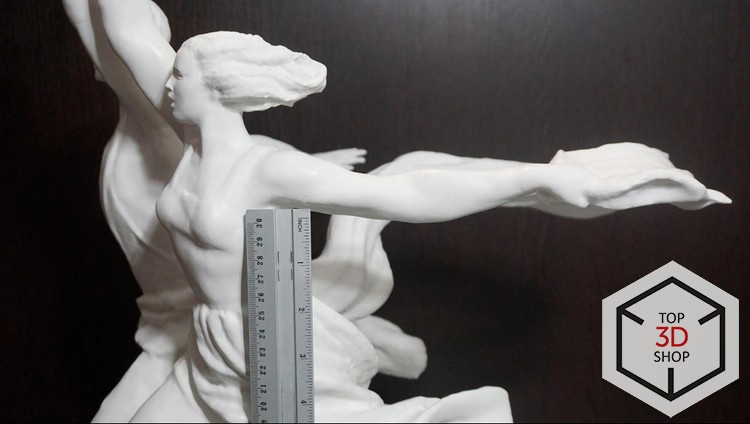

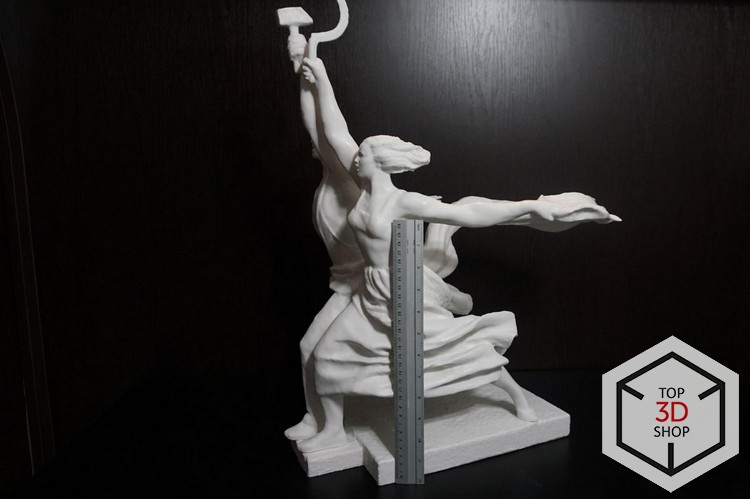

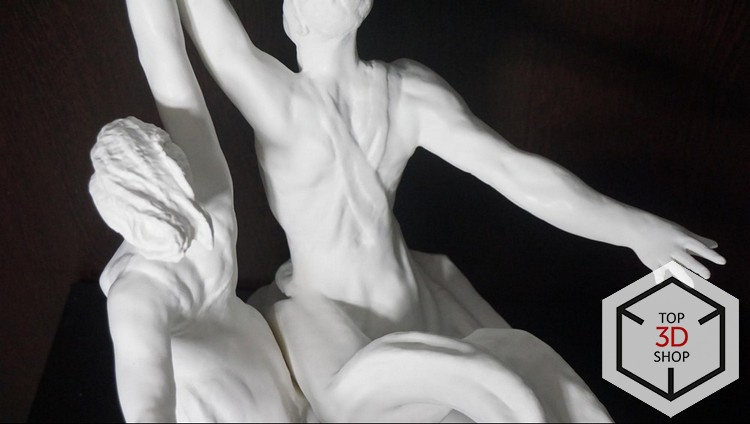

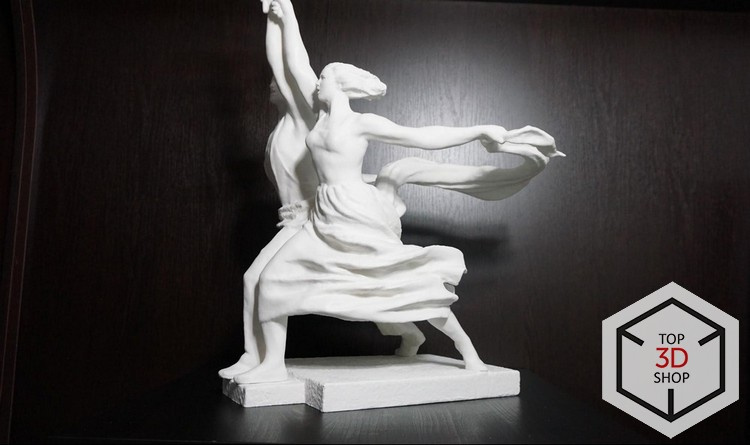

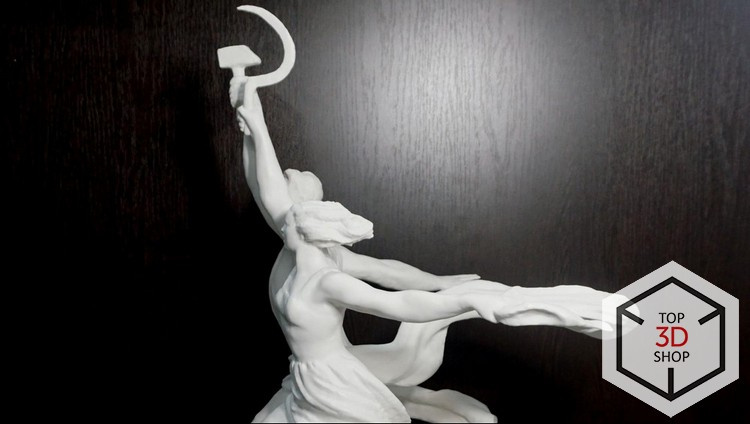

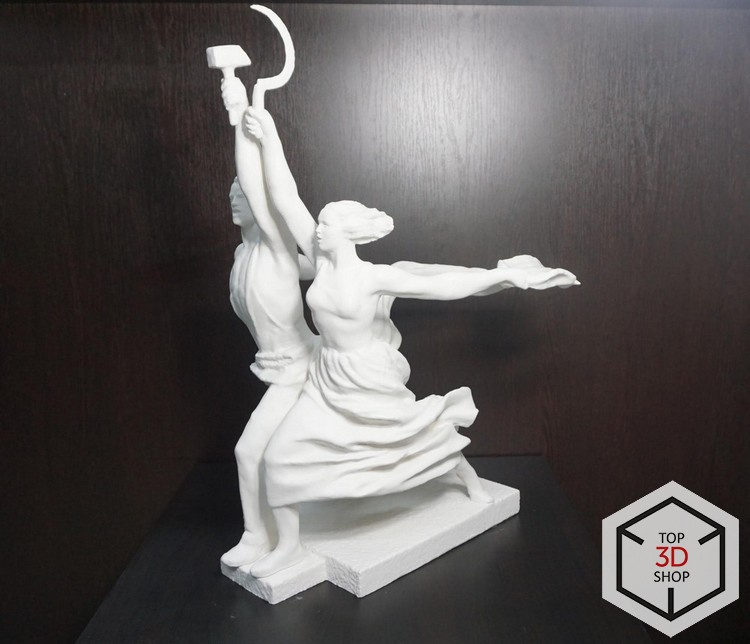

Специально для этого заказа мы нашли профессиональных реставраторов, которые покрасили модель так, что полиамидная копия стала выглядеть как гипсовый оригинал, только новый, приобрела лишь небольшой глянец. Все детали сохранили первоначальную геометрию.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 25

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 26

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 27

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 28

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 29

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 30

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 31

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 32

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 33

Упаковка

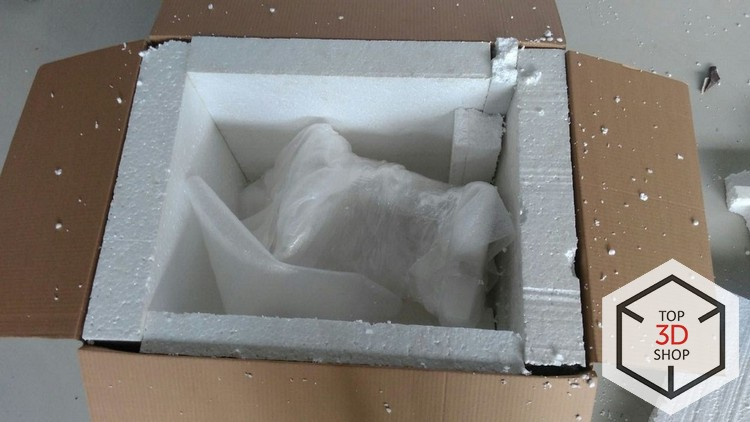

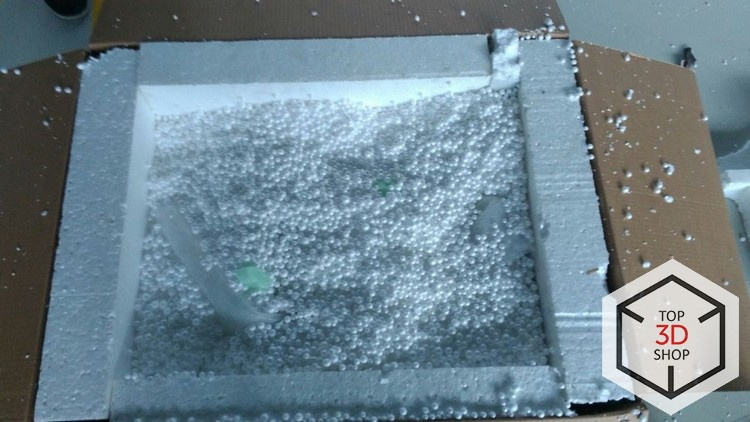

После покраски изделие было тщательно упаковано, чтобы обеспечить его сохранность при пересылке.

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 34

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 35

[КЕЙС] Как мы делали копию Рабочего и колхозницы для музея Европарламента - 36

Изготовление подобного заказа, включающее сканирование, обработку цифровой модели, печать, сборку и покраску, занимает около месяца. Сумму заказа назвать не можем, это конфиденциальная информация.

Польза

В Top 3D Shop можно заказать точную копию любой доступной для сканирования или уже существующей в цифровом виде скульптуры, чтобы украсить ею экспозицию музея или выставки, апартаменты, ресторан, загородный дом или офис. Могут воспользоваться 3D-технологией и скульпторы, если предпочитают работать с цифровой моделью, а не вручную.

Заказывайте трехмерное сканирование и 3D-печать любых объектов в Top 3D Shop.
