Как я делал макет или Очумелых ручек пост

в 11:28, , рубрики: 3d-моделирование, startup, Блог компании Проект iLe!Go, Развитие стартапа, стартап

В этом посте расскажу, как создавал макет с нуля. Для меня было важно сделать его самостоятельно, чтобы иметь четкое представление о плюсах и минусах использования модулей, адекватных размерах конструктора и прочей юзабилити.

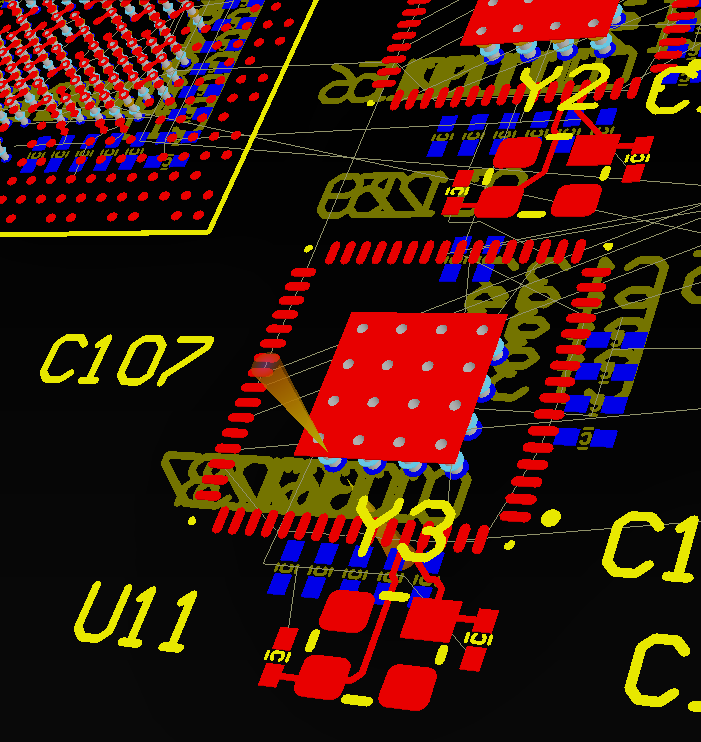

(Картинку я стащил у инженера, не самый хороший ракурс, но с натяжкой можно понять, что работа кипит)
Как я делал макет или Очумелых ручек пост - 1

1. Пластилиновые войны

Мне данный способ поначалу показался самым простым. Из пластилина предполагалось вылепить макет, опустить его в силикон и получить форму-опалубку, а потом в неё залить пластик. Посмотрел обучающие видео, узнал, сколько стоит пластик и внес в план коррективы: для первого раза можно провести эксперимент с парафином.

В итоге я все вокруг залил этим самым парафином, измазался в пластилине и получил модель, которая провалила первый краш-тест: сломалась при вынимании из опалубки.

Достоинства: не нашел.
Недостатки: процесс маркий, модель не получилась.

Как я делал макет или Очумелых ручек пост - 2

2. Паперкат (Papercut)

В рамках максимальной экономии я вооружился бумагой, клеем и ножницами. В детстве мы все работали этими безотказными орудиями и создавали шедевры не хуже тех, что выходили из-под резца Микеланджело, по крайней мере, так думали мы сами и наши благодарные мамы.

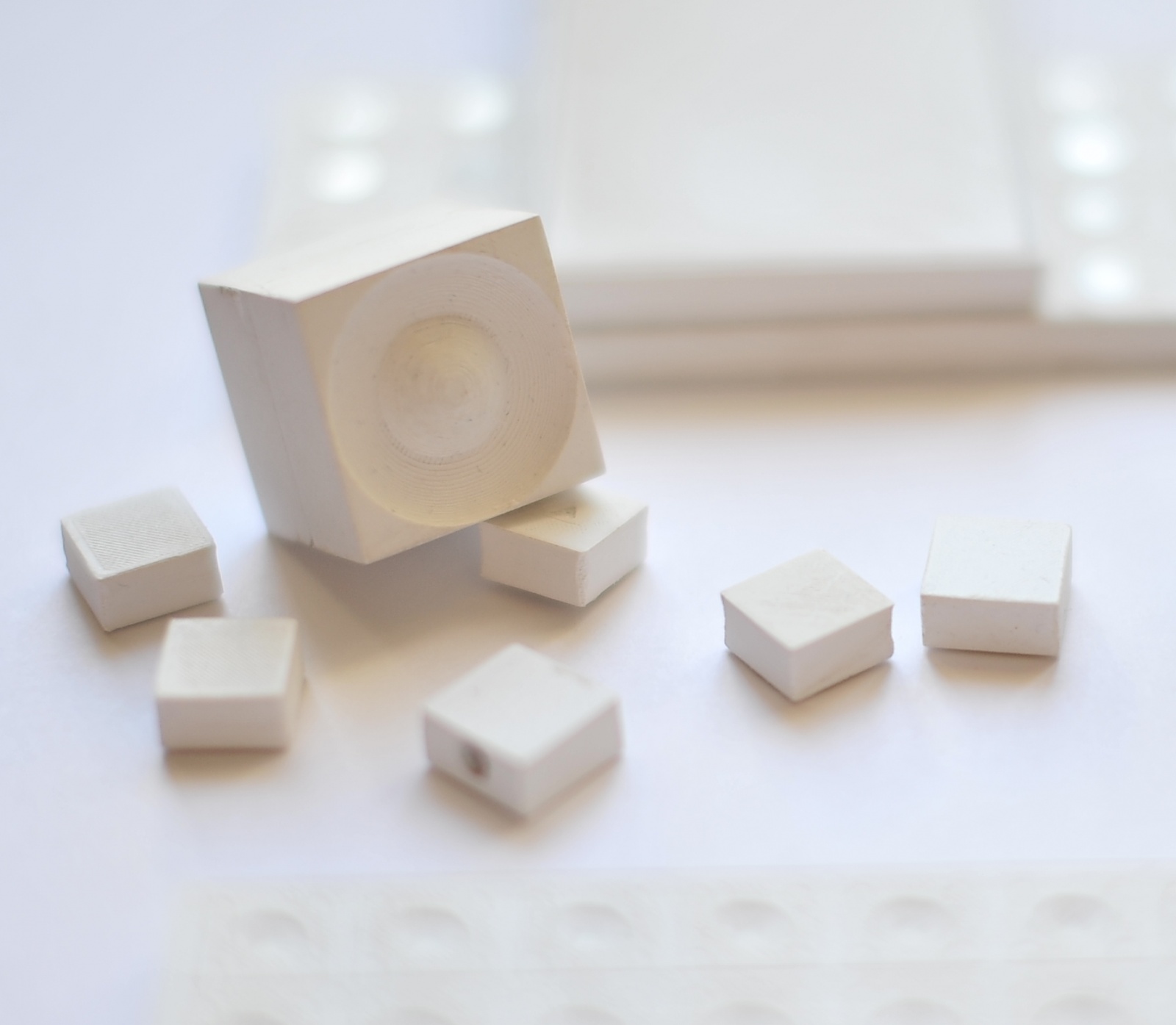

Рисование схем объемных фигур и последующее склеивание было отвергнуто как способ, дающий хрупкий и легко сминаемый результат. Вариант с бумажными слоями показался мне более перспективным. Взял пачку бумаги, распечатал на всех листках 2D-модель, вырезал и склеил послойно. Клеем я измазался побольше, чем пластилином, но, в принципе, коробочка-параллелепипед получилась.

Достоинства: недорого, модель есть.
Недостатки: не получается сделать ровное скругление на краях, при склеивании слоев модель деформируется (если сначала разрезать, а потом склеить, то слои разъезжаются, если сначала склеить, то потом тяжело резать получившейся бутерброд). Хрупкая модель — при установке магнитов, после пары экспериментов, макет сломался.

Как я делал макет или Очумелых ручек пост - 3

3. Современные 3D технологии

На самом деле это пункт 0, так как получить макет с помощью 3D принтера – самая логичная разумная идея. Проблема заключается в том, что домашнего 3D принтера у меня нет, а тратить на него 50 тысяч рублей(на конец 2014 года) не захотелось.

Здесь тоже есть подводные камни: нужно максимально точно нарисовать модель. Я, ввиду того, что с рисованием я совместим плохо, попытался найти креативных напарников, а в итоге увлекся-таки и засел за 3D моделирование сам. Оказывается, есть программы, которые позволяют не рисовать, а кодить модель. В этом смысле был приятно удивлен такой программой, как OpenSCAD.

Как я делал макет или Очумелых ручек пост - 4

Распечатку доверил наемному 3D принтеру и, наконец, получил первые макеты корпуса для основной платы и модулей, которые в дальнейшем были дополнены магнитами и участвовали в первой презентации продукта.

Достоинства: модель получилась достойная.

Как я делал макет или Очумелых ручек пост - 5

Недостатки: Не получается сделать идеальное скругление, остается ступенька. Можно прибегнуть к ацетоновым купаниям (для тех кто умеет), но равномерно оплавить все модули на глаз не получилось.

Как я делал макет или Очумелых ручек пост - 6

4. Полиморфизм великолепный

Наткнулся на такое чудо мысли инженерной, как полиморф. Это самозатвердевающий термопластик. При нагревании он становится пластичным и удобным для формования, а при охлаждении приобретает все свойства пластмассы: становится твердым, упругим и прочным. Логично, что я решил приспособить полиморф под свои нужды. Придумал, что руками сделаю из него конструктив, а потребуется внести изменения – опущу деталь в горячую воду и поправлю.

Но, как всегда, айсберг торчит из воды не полностью, и я снова напоролся на лед.

Сделать руками, какими бы золотыми они ни были, однородную деталь правильной формы не вышло. Подправить горячей водой тоже не получилось – модель оплыла и мне вспомнилась песня:

Фарш невозможно провернуть назад,
И мясо из котлет не восстановишь.

Запомнил, что для творчества полиморф – самое то, но для постоянных деталей он, увы, не подходит.

Достоинства: просто, не требуется особых умений, выглядит хорошо, очень приятная штука, при некоторых умениях можно создавать шедевры.
Недостатки: идеальную форму получить сложно.

Как я делал макет или Очумелых ручек пост - 7

5. Мы не сидим на месте: дерево бук

В какой-то момент стало ясно: рассчитанный макет не удовлетворяет необходимым требованиям для презентации основных функций конструктора. Модули получились маленькими, и их увеличение привело к необходимости увеличения и основного устройства. Как ни странно, это оказалось скорее плюсом, чем минусом: увеличенное в длину и ширину устройство (толщина осталась прежней) стало удобней держать в руках. Учитывая, что из нашего конструктора можно будет и телефон собрать, эргономичность в ладони – штука важная.

Как я делал макет или Очумелых ручек пост - 8

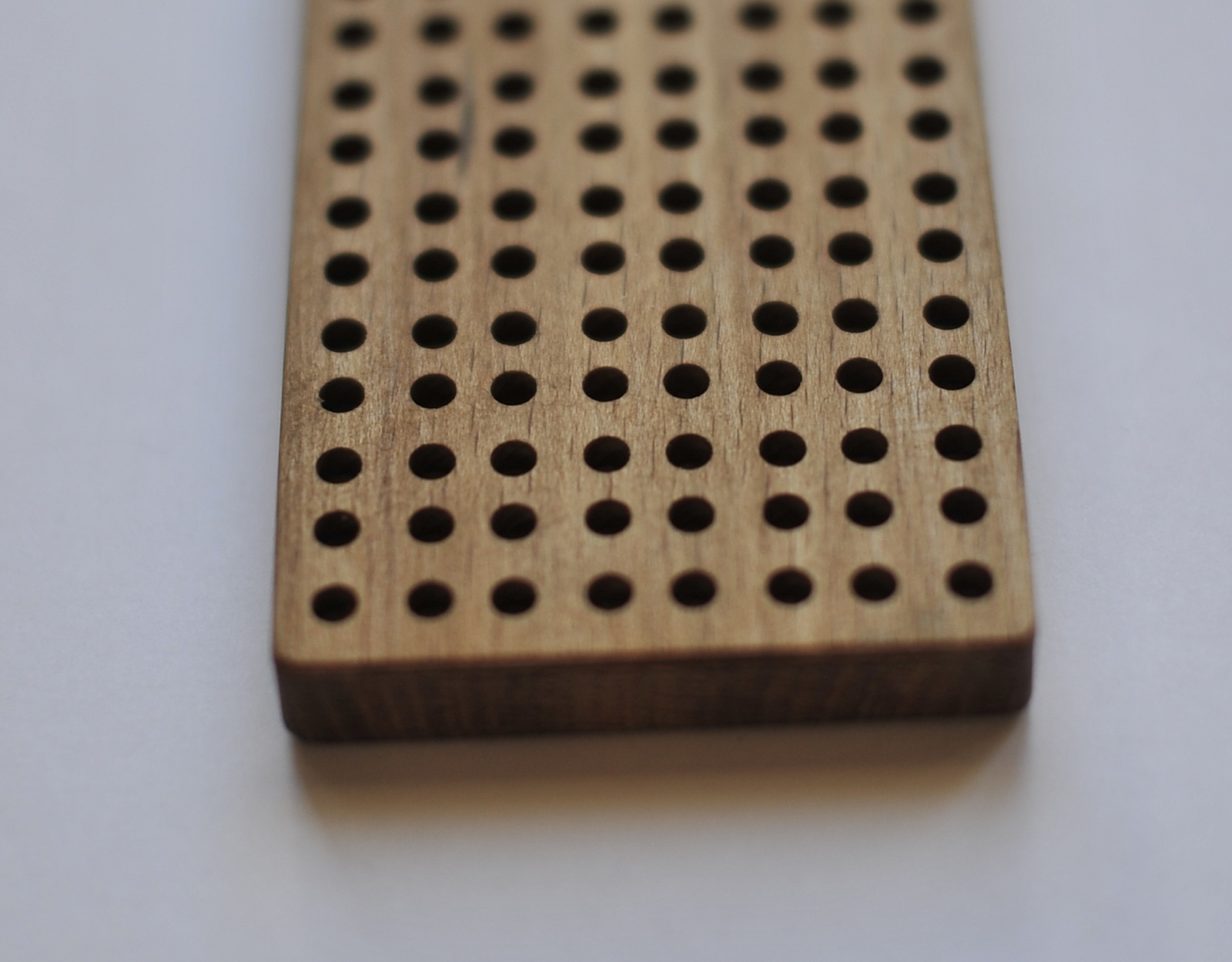

Для пробы сделал модель из бука и зашлифовал. Она получилась приятная на ощупь и с потрясающим запахом! На долю секунды подумал, что рабочий корпус надо делать из дерева. Внезапную идею, конечно, отверг, но поставил галочку – выпустить ограниченную натуральную серию, ценители найдутся.

Достоинства: можно сделать ровное скругление, выглядит здорово.
Недостатки: минимальная толщина стенок не соответствует действительности, недостатки производства.

Как я делал макет или Очумелых ручек пост - 9

6. Все гениальное просто

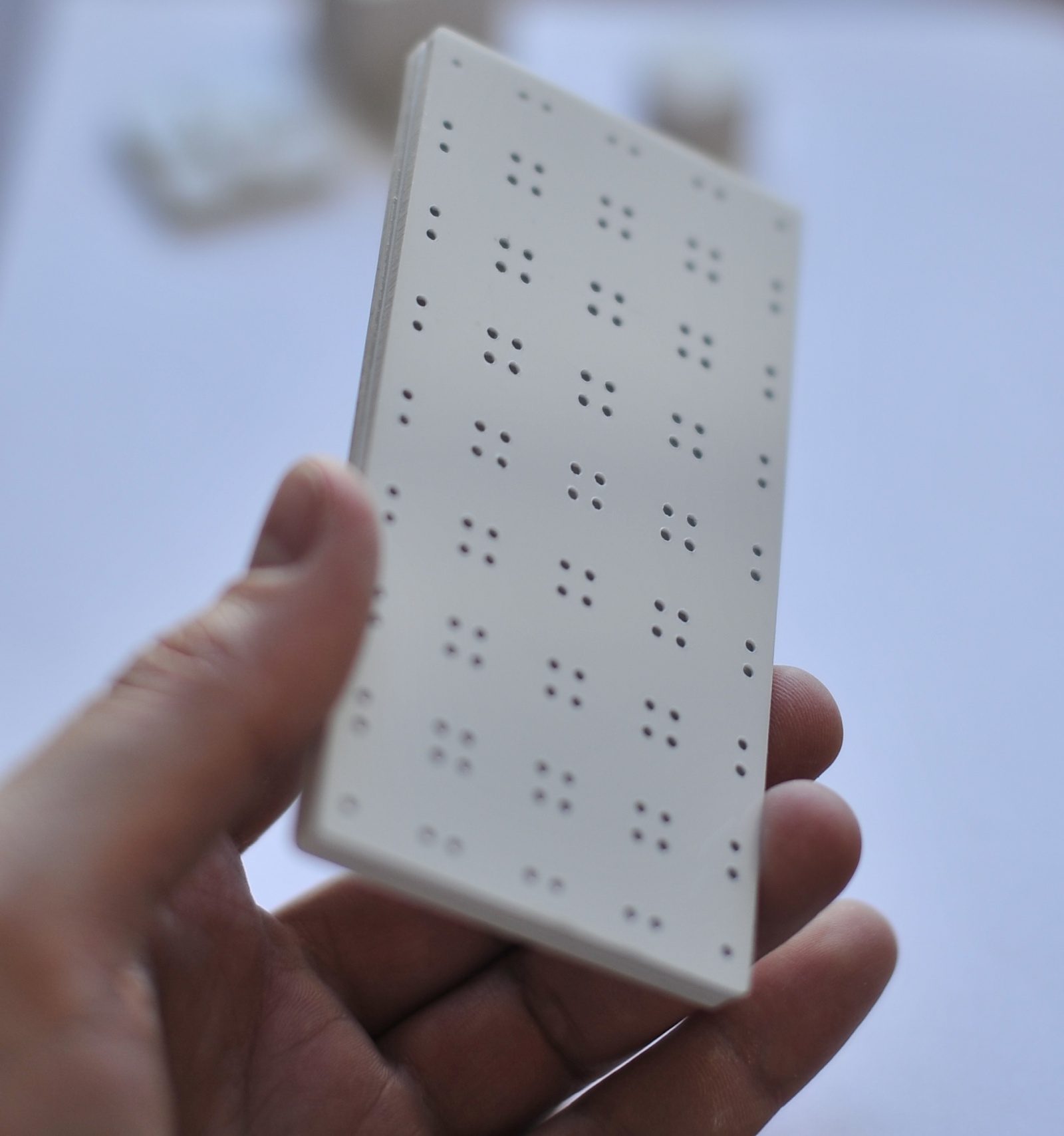

Переделав 3D модель в очередной раз, я прозрел и решил резать ее из ПВХ полистирола. Выяснилось, что это точный, удобный, дешевый, практичный и пр., и др. способ. Недостатков не нашел.

Как я делал макет или Очумелых ручек пост - 10

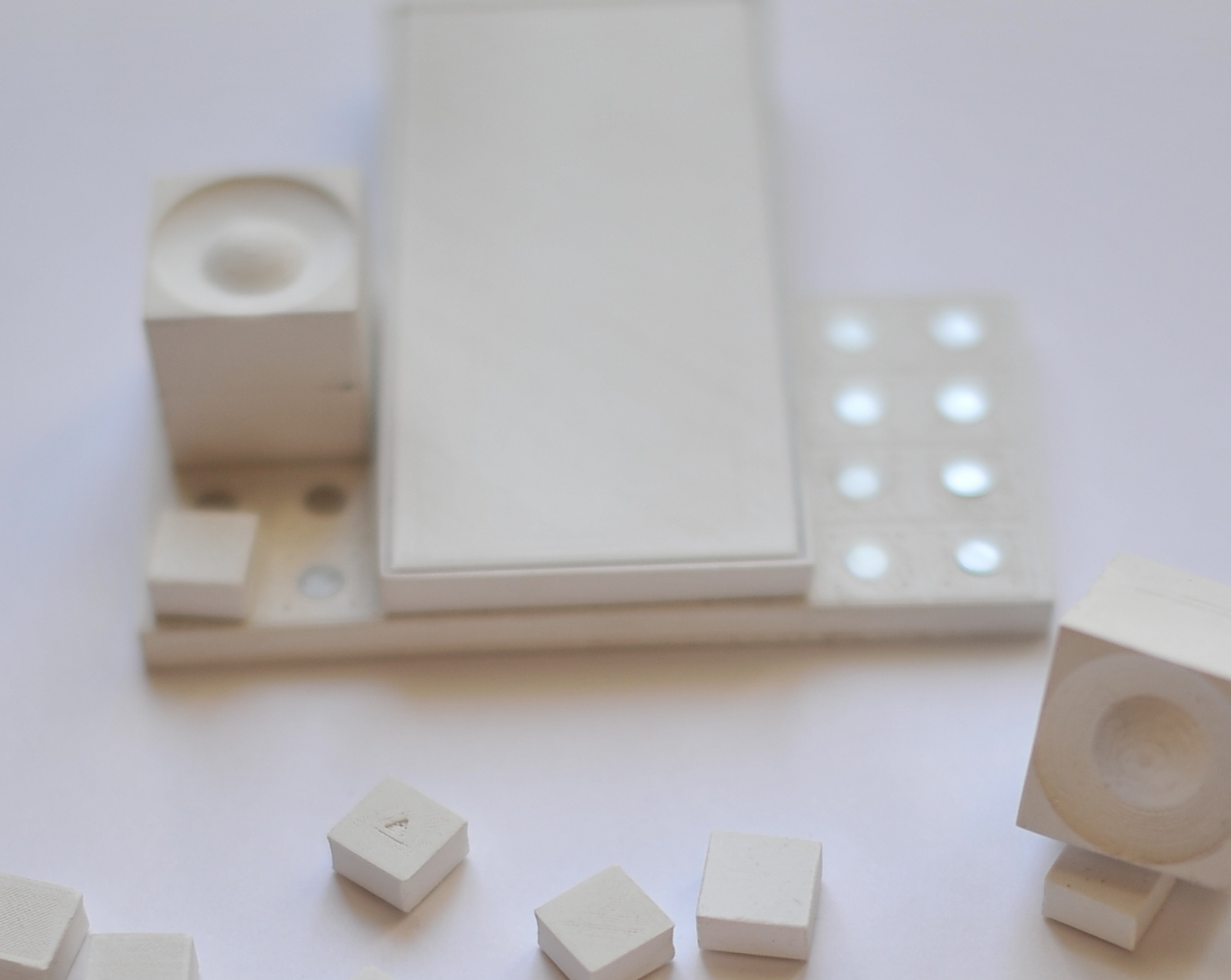

Корпус и модули получились отменными!

Как я делал макет или Очумелых ручек пост - 11

Сейчас ждем магниты для полной сборки макета и снова в бой.

В процессе моделирования постоянно промахивался в размерах, на помощь пришёл удобный онлайн сервис 3dvieweronline, там можно и модель покрутить и размеры узнать.

За помощь в создании 3D моделей говорим спасибо студии 3Dmodelist можно найти в VK.
