Обзор функции генерации поддержек в Autodesk Meshmixer

в 10:52, , рубрики: 3d графика, 3d-моделирование, 3D-печать, 3d-принтер, Блог компании 3dquality, Лайфхаки для гиков, робототехника, Софт

Давно слышал про генерацию поддержек в meshmixer, и наконец, дошли руки попробовать его возможности для FDM печати. Понимаю, что этот вопрос хорошо изучен, но вдруг кому-то будет полезен маленький урок. Давайте идти шаг за шагом.
Загружаем meshmixer. Нажимаем на кнопку import.
Обзор функции генерации поддержек в Autodesk Meshmixer - 1

и выбираем файл с моделью.
Обзор функции генерации поддержек в Autodesk Meshmixer - 2
Для расположения модели на рабочем столе воспользуемся командой align.
Обзор функции генерации поддержек в Autodesk Meshmixer - 3
Операцию проводим в два шага по параметрам указанным на нижеприведенных рисунках.
Обзор функции генерации поддержек в Autodesk Meshmixer - 4

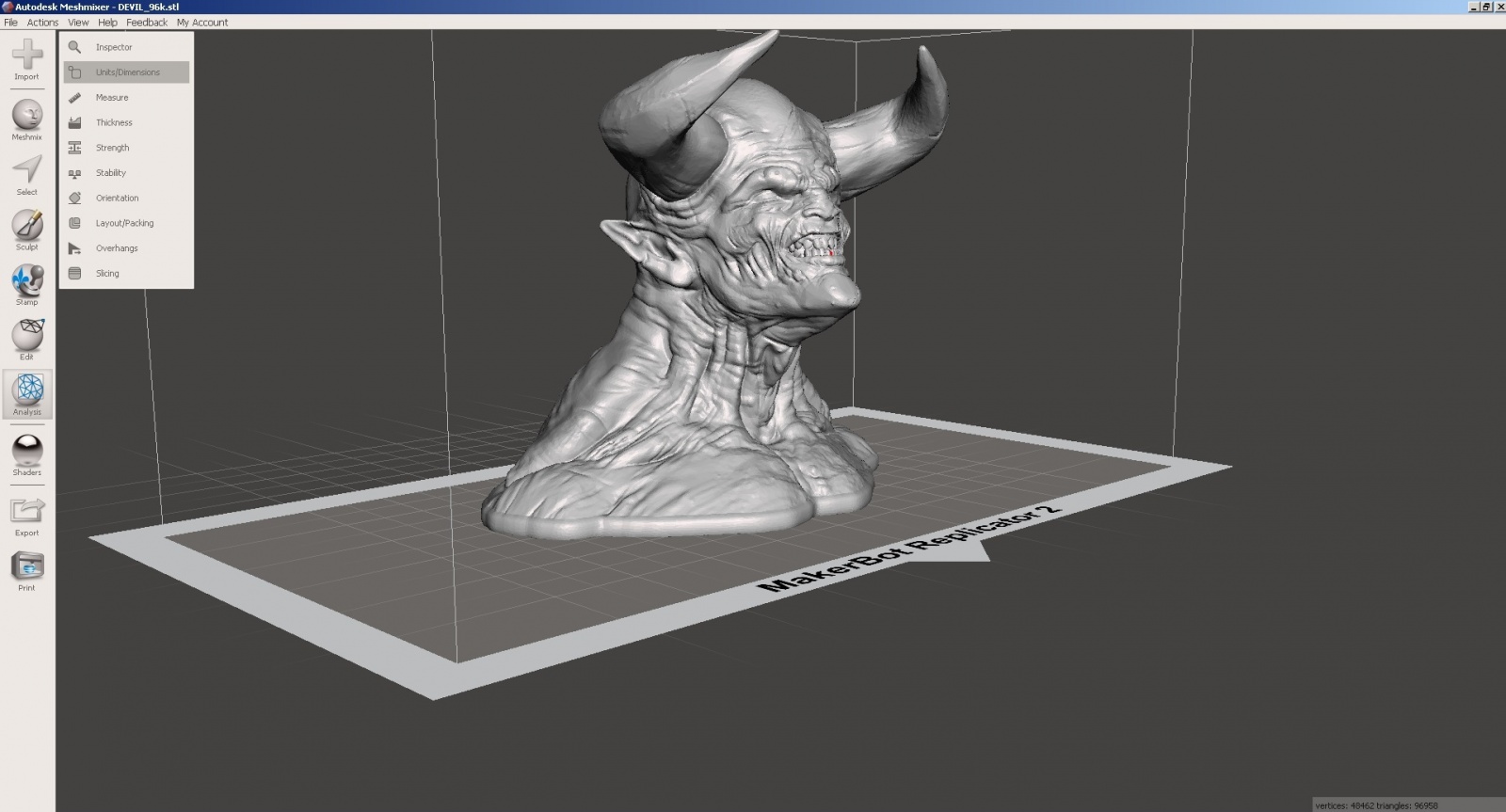

На каждом шаге программа показывает положение модели после завершения
Обзор функции генерации поддержек в Autodesk Meshmixer - 5
Обзор функции генерации поддержек в Autodesk Meshmixer - 6
Далее необходимо задать размеры модели при помощи команды Unit/Dimension
Обзор функции генерации поддержек в Autodesk Meshmixer - 7
Размеры меняются посредством цветовых индикаторов.
Обзор функции генерации поддержек в Autodesk Meshmixer - 8
И наконец, запускаем команду Overhand(поддержка).
Обзор функции генерации поддержек в Autodesk Meshmixer - 9
Давайте рассмотрим основные параметры команды.
Обзор функции генерации поддержек в Autodesk Meshmixer - 10

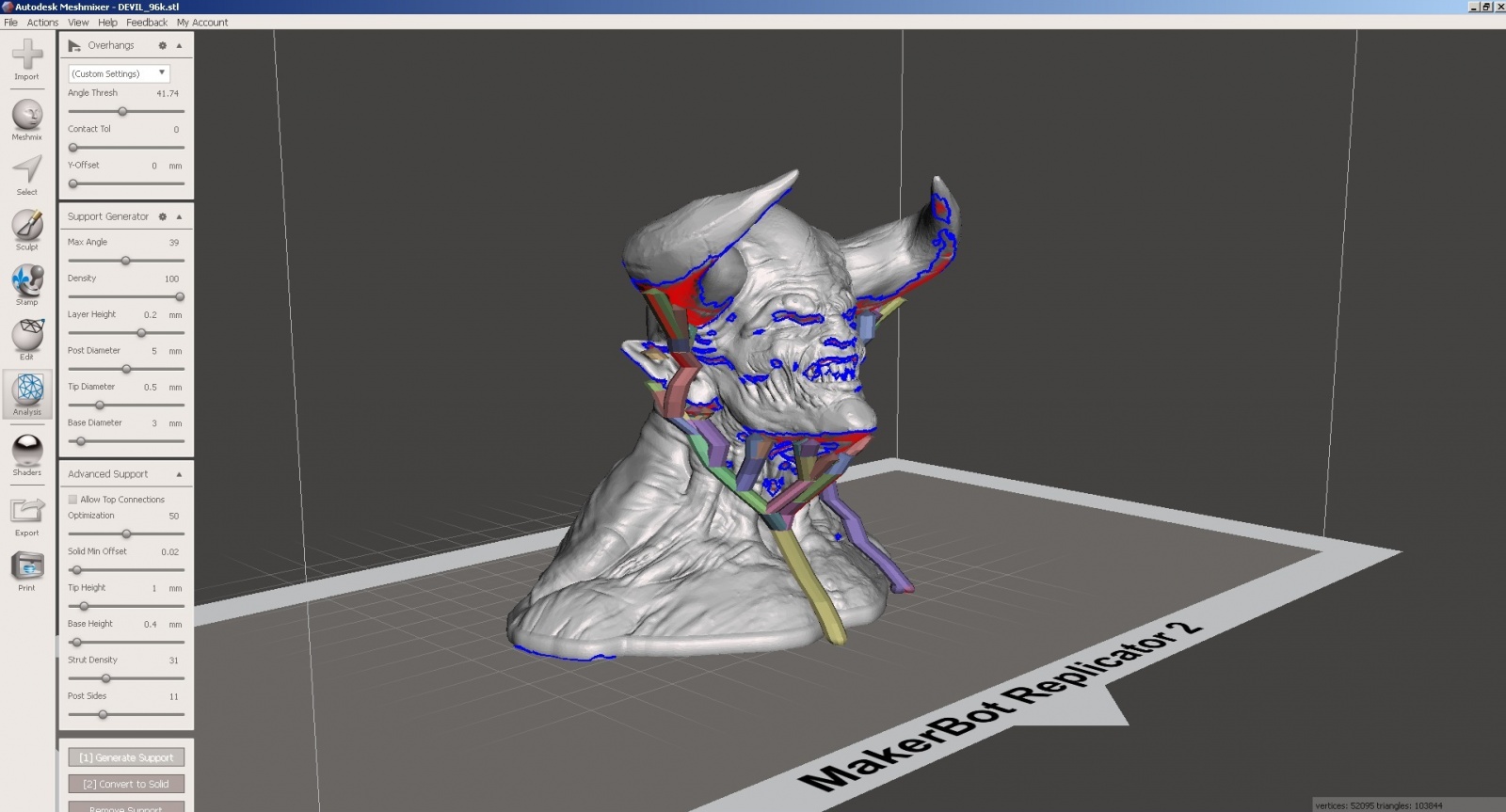

Angle Thresh- задает значение угла модели, для которого будет генерироваться поддержка. При больших значениях область генерации поддержки увеличивается (область подкрашивается красным цветом).
Обзор функции генерации поддержек в Autodesk Meshmixer - 11
Max angle-угол, под которым строиться поддержка. Параметр определяет форму получающейся поддержки
Density — плотность поддержки. Регулирует количество элементов поддержки.
Layer Height — высота слоя поддержки. Этот параметр необходимо указывать таким же, как и при запуске на печать модели впоследствии. Если вы хотите напечатать модель с толщиной слоя 0,2 мм, то значение Layer Height также необходимо сделать 0,2.
Post Diameter — диаметр основной части поддержки. Если вы будете использовать SLA технологию, можно применять небольшие значения, а для FDM принтеров значения рекомендую ставить от 4 и выше.
Top Diameter — диаметр верхней части поддержки. Данный параметр рекомендую делать меньше, чем Post Diameter, так как при этом упрощается процесс удаления поддержки. Однако слишком маленькие значения могут привести к ослаблению связи между моделью и поддержкой, отламыванию поддержки в процессе печати.
Base Diameter-диаметр основания поддержки. Рекомендую этот параметр делать больше, чем Post Diameter, так как при этом увеличивается площадь соприкосновения поддержки со столом, а следовательно, его устойчивость.
Обзор функции генерации поддержек в Autodesk Meshmixer - 12
Для создания поддержки нажимаем на кнопку Generate Support.
Если Вас устраивает результат, смело нажимайте на кнопку Convert to Solid.
Обзор функции генерации поддержек в Autodesk Meshmixer - 13
После нажатия кнопки Convert to Solid вам необходимо выбрать один из вариантов:
New object — в результате команды поддержка будет создана в виде отдельного трехмерного тела. Впоследствии этому телу может присвоить отличный от основной модели экструдер. Вариант можно использовать, если ваш 3D принтер имеет как минимум два экструдера.
Replace existing- поддержка будет добавлена к основной модели. Наиболее простой вариант, который требует наличия только одного экструдера. В нашем случае выбираем именно его.
Обзор функции генерации поддержек в Autodesk Meshmixer - 14
Ниже представлен еще один результат генерации поддержки
Обзор функции генерации поддержек в Autodesk Meshmixer - 15
Для сохранения полученного результата в формате STL запускаем команду Export.
Обзор функции генерации поддержек в Autodesk Meshmixer - 16
Сохраняем файл на диск.
Обзор функции генерации поддержек в Autodesk Meshmixer - 17
Теперь давайте напечатаем модель на 3D принтере. Я буду использовать 3D принтер Prism Uni.

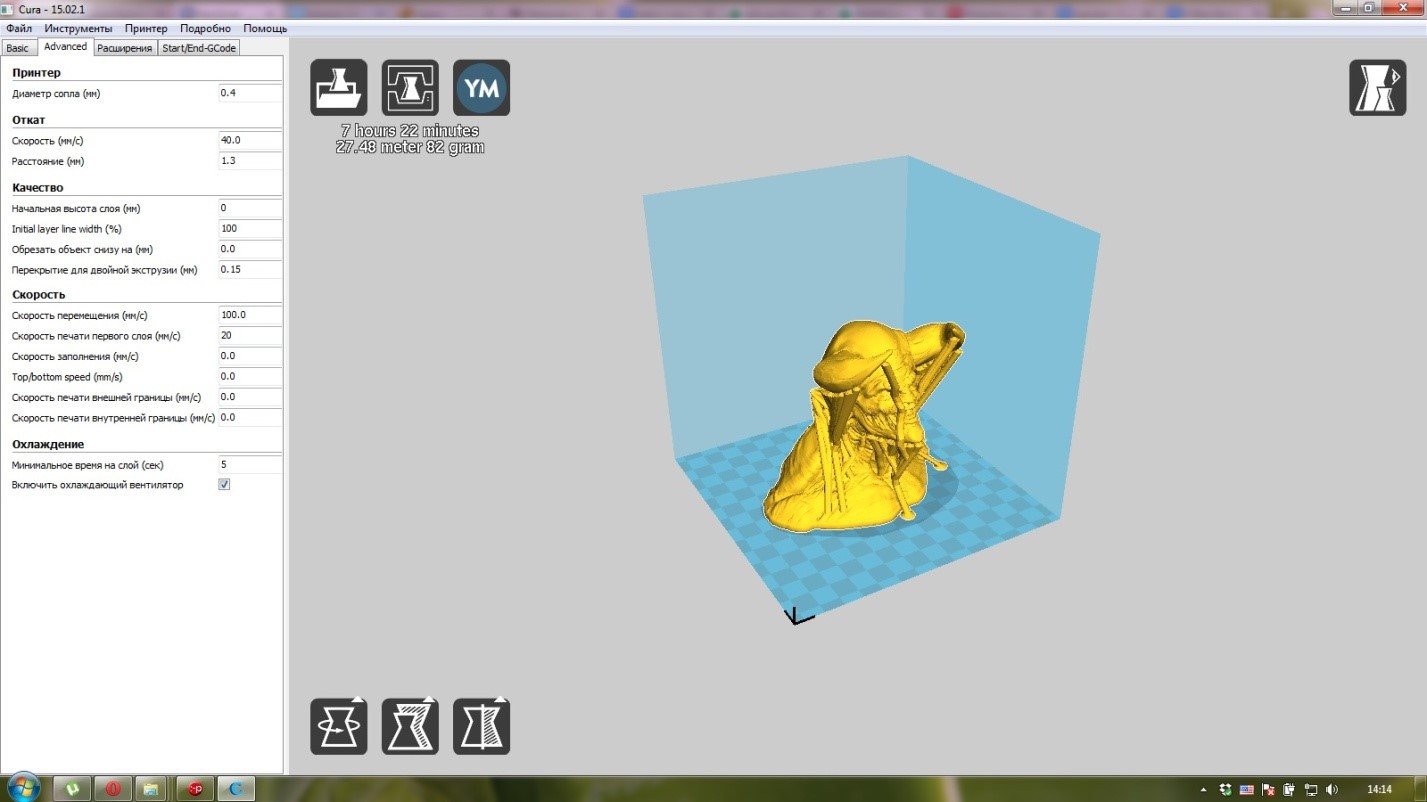

Для этого загружаем модель в ПО Cura.
Обзор функции генерации поддержек в Autodesk Meshmixer - 18
И задаем параметры печати
Обзор функции генерации поддержек в Autodesk Meshmixer - 19

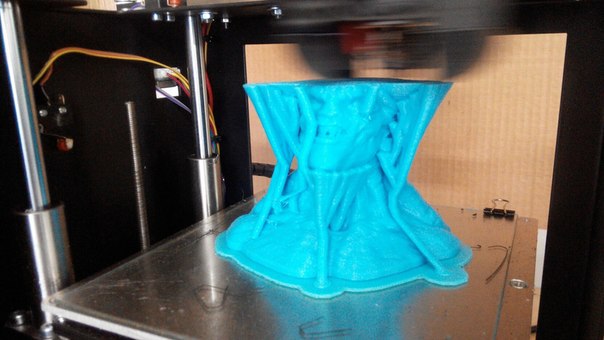

Запускаем модель на печать
Обзор функции генерации поддержек в Autodesk Meshmixer - 20
Обзор функции генерации поддержек в Autodesk Meshmixer - 21
И получаем окончательный результат, с которого останется только удалить поддержку.
Обзор функции генерации поддержек в Autodesk Meshmixer - 22
