Разделение 3D моделей c помощью Autodesk inventor

в 14:55, , рубрики: 3d-моделирование, 3D-печать, autodesk, Autodesk Inventor, diy или сделай сам, prism mini, prism uni, Блог компании 3dquality, робототехника, метки: , ,

Возможна ситуация, когда модель, которую хочется напечатать, выходит за габариты рабочей области 3D принтера. Например модель здания с размерами 50х50х265 не помещается на рабочей области Prism Uni.

Разделение 3D моделей c помощью Autodesk inventor - 1

Давайте решим задачу разделения модели на две части при помощи Autodesk inventor. Открываем модель в Autodesk inventor (как преобразовать STL файл в модель Autodesk inventor ранее был написан пост).Создаем рабочую плоскость на высоте 135 мм от основания модели:

Разделение 3D моделей c помощью Autodesk inventor - 2
Разделение 3D моделей c помощью Autodesk inventor - 3

Для создания в дальнейшем центрирующего штифта создадим отверстия в будущих деталях. Для этого создаем эскиз на этой рабочей плоскости.

Разделение 3D моделей c помощью Autodesk inventor - 4

Нажимаем на кнопку F7:

Разделение 3D моделей c помощью Autodesk inventor - 5

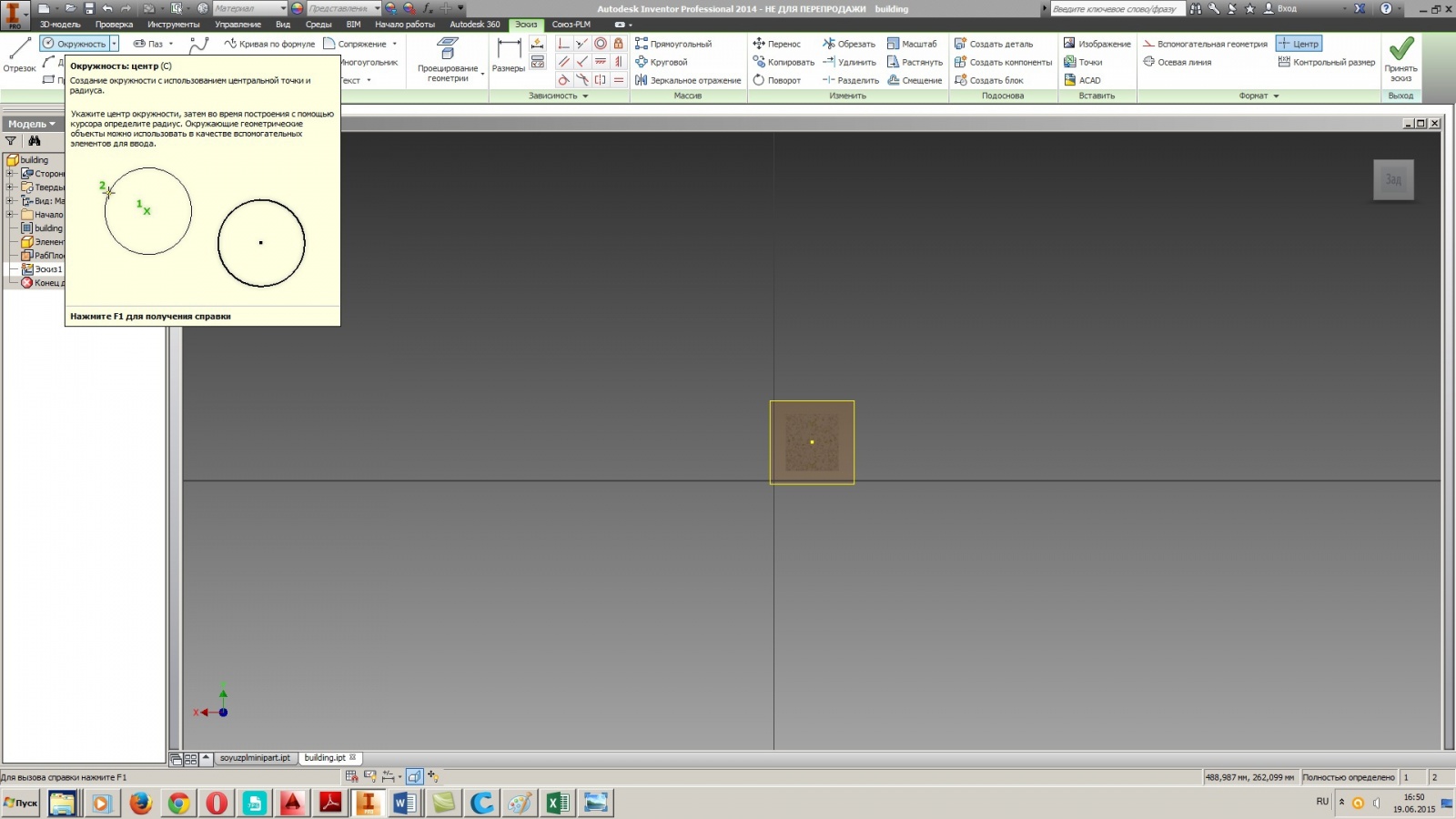

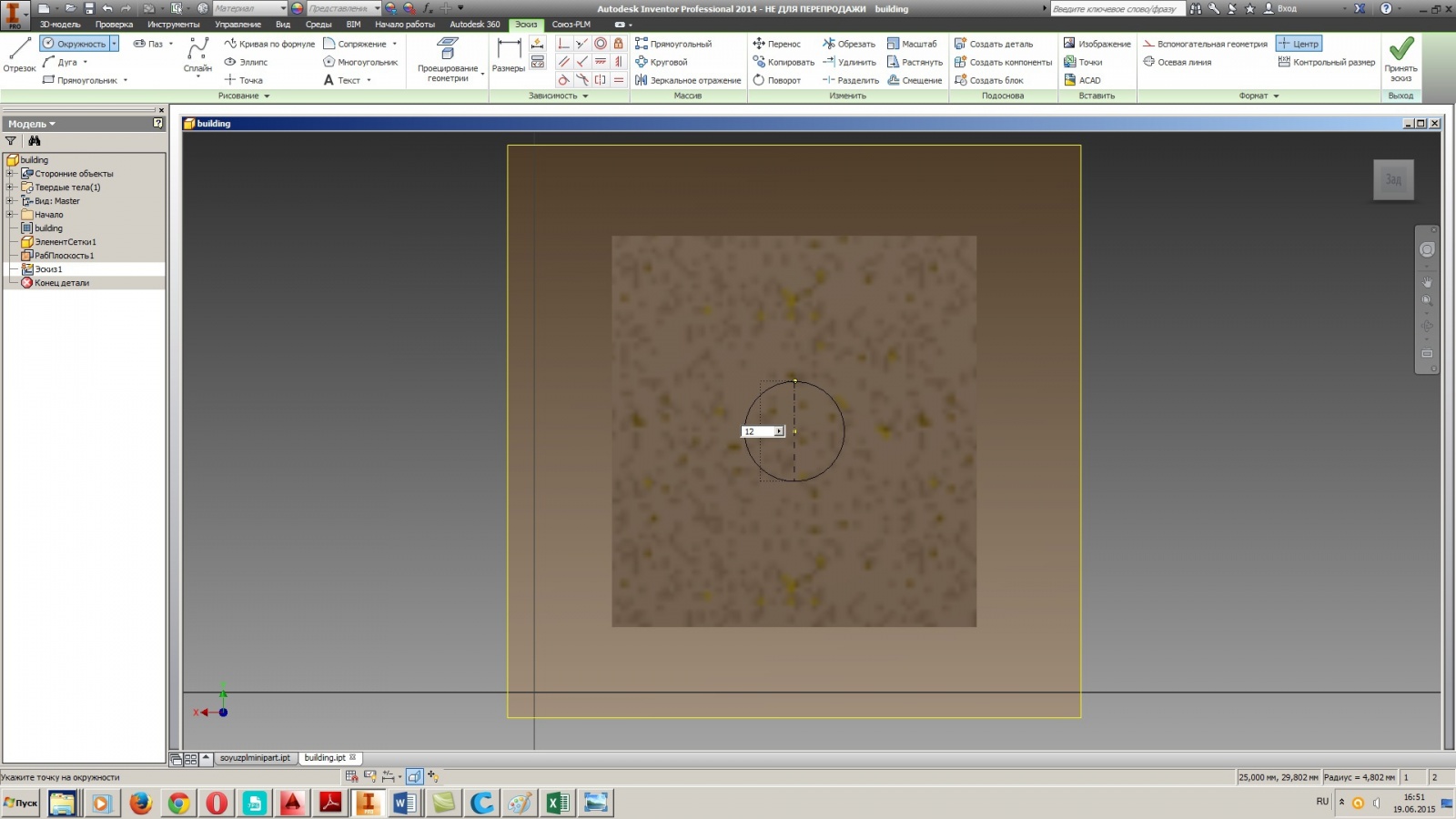

И рисуем окружность нужного диаметра (например, 12 мм):

Разделение 3D моделей c помощью Autodesk inventor - 6
Разделение 3D моделей c помощью Autodesk inventor - 7

Закрываем эскиз:

Разделение 3D моделей c помощью Autodesk inventor - 8

Запускаем команду выдавливание:

Разделение 3D моделей c помощью Autodesk inventor - 9

Выделяем окружность, указываем тип операции вычитание и направление в обе стороны на глубину 10 мм:

Разделение 3D моделей c помощью Autodesk inventor - 10

Далее запускаем команду разделение:

Разделение 3D моделей c помощью Autodesk inventor - 11

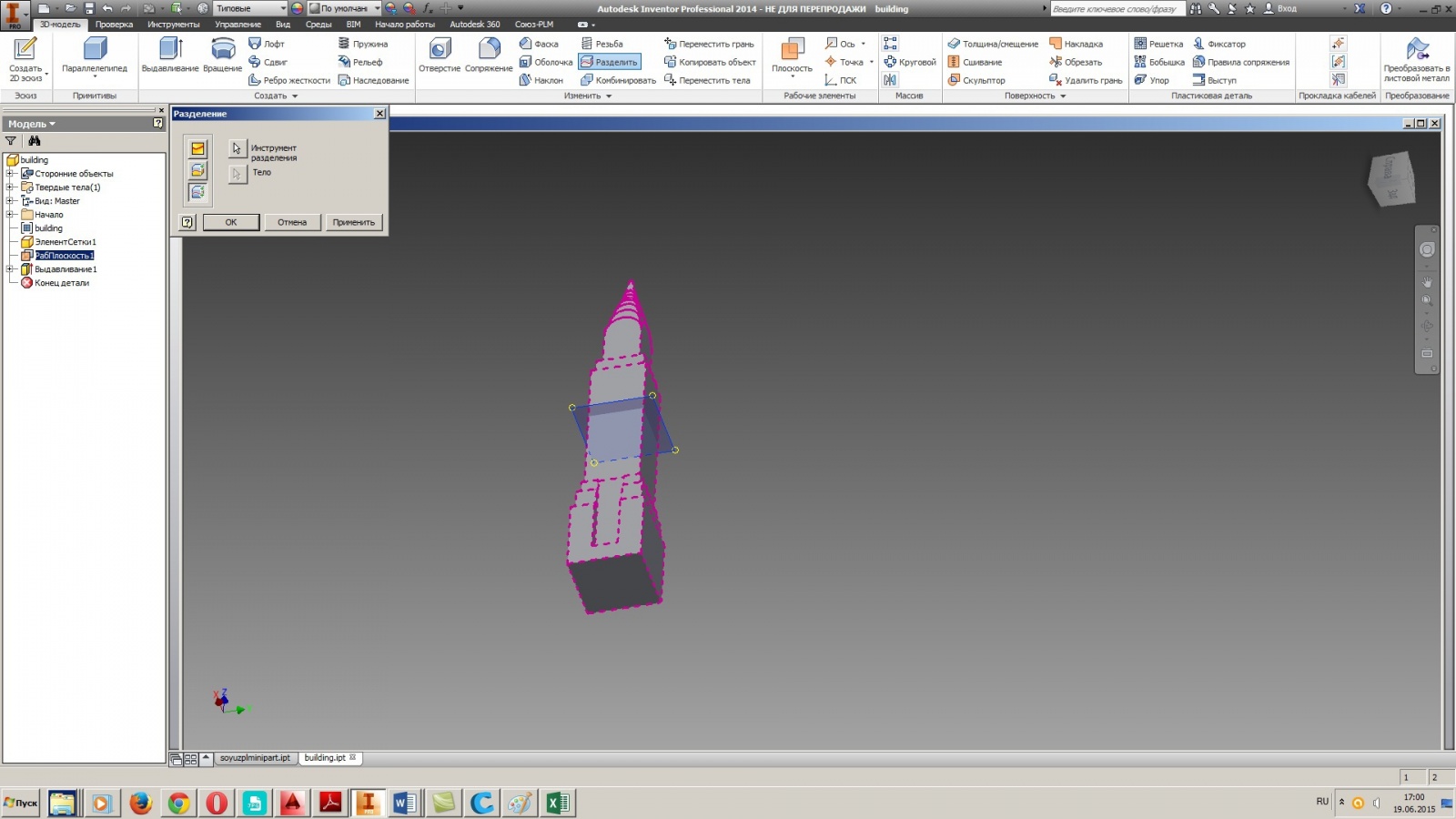

Выбираем вариант разделить модель и указываем плоскость разделения:

Разделение 3D моделей c помощью Autodesk inventor - 12

В дереве построения вы увидите, что созданы два отдельных тела:

Разделение 3D моделей c помощью Autodesk inventor - 13

Создаем на базе детали новую сборку при помощи команды Создать компоненты:

Разделение 3D моделей c помощью Autodesk inventor - 14

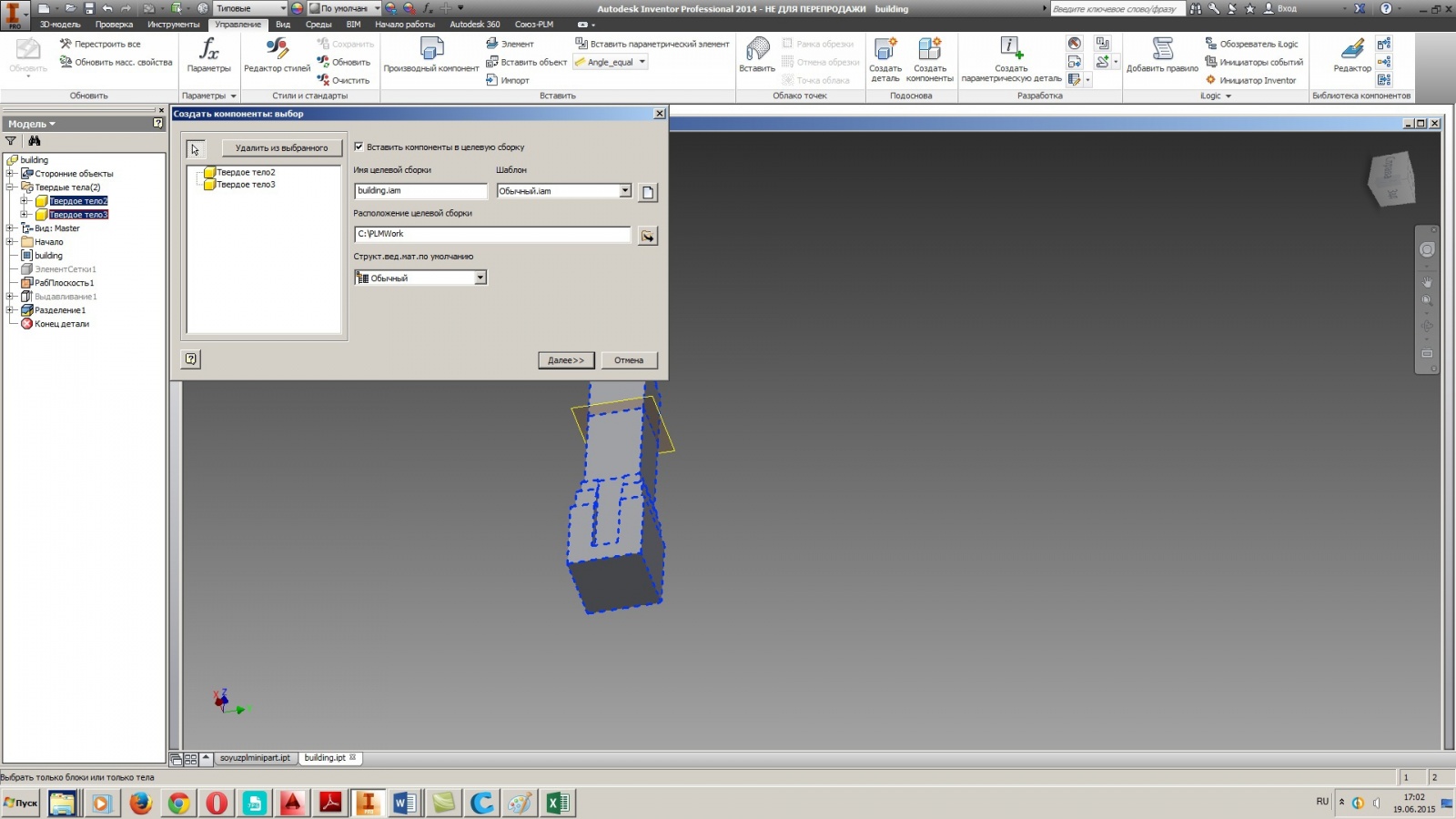

Выделяем оба образовавшихся тела, указываем место на диске для сохранения сборки:

Разделение 3D моделей c помощью Autodesk inventor - 15

Задаем имена создаваемых отдельных файлов:

Разделение 3D моделей c помощью Autodesk inventor - 16

В созданной сборке последовательно выполняем над деталями следующие действия:

Выделяем деталь, щелкаем правой кнопкой мыши и выбираем правка:

Разделение 3D моделей c помощью Autodesk inventor - 17

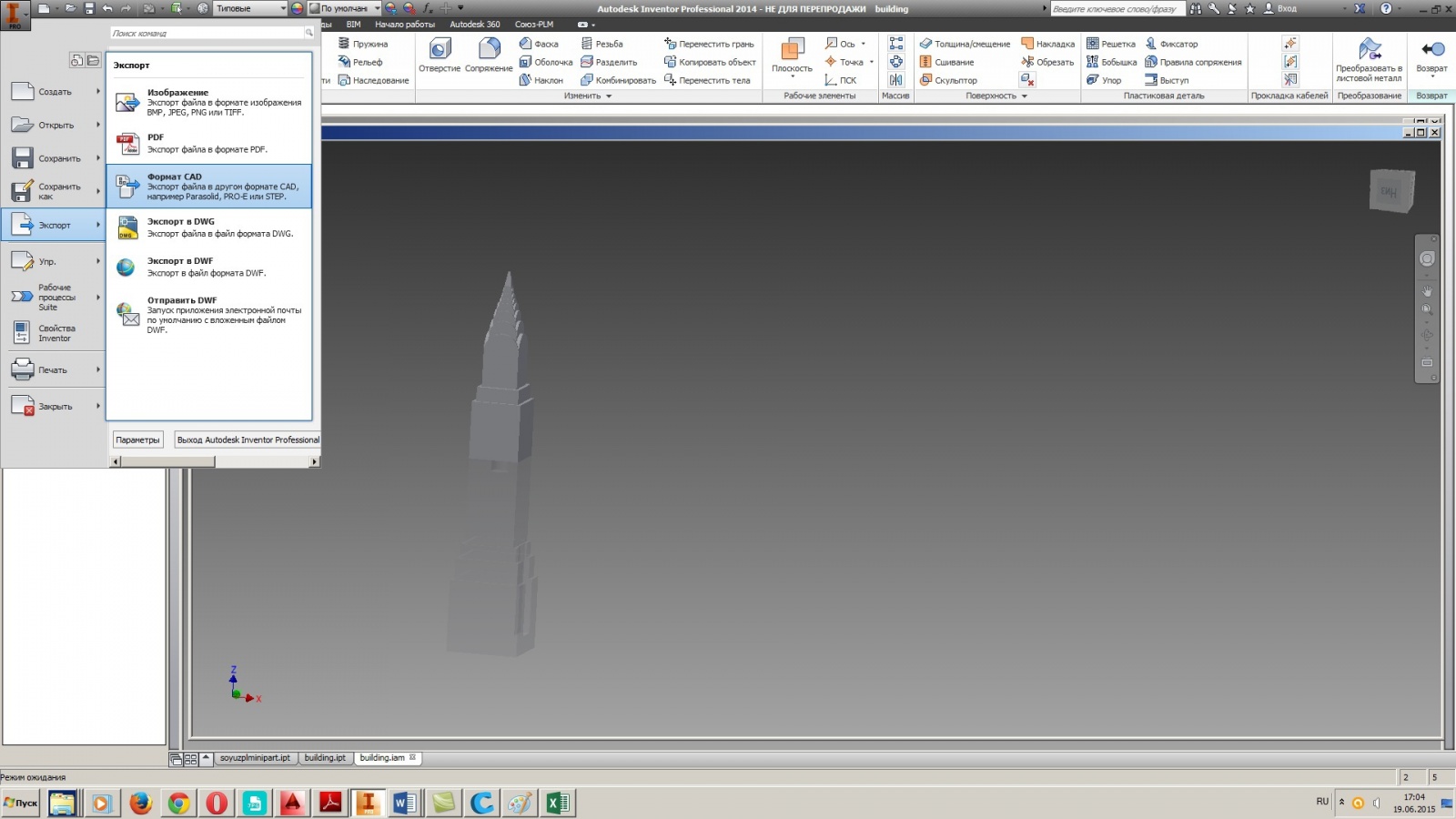

Нажимаем на команду Экспорт:

Разделение 3D моделей c помощью Autodesk inventor - 18

И сохраняем файл в формате STL:

Разделение 3D моделей c помощью Autodesk inventor - 19

Кроме этого создаем модель центрирующего штифта:

Разделение 3D моделей c помощью Autodesk inventor - 20

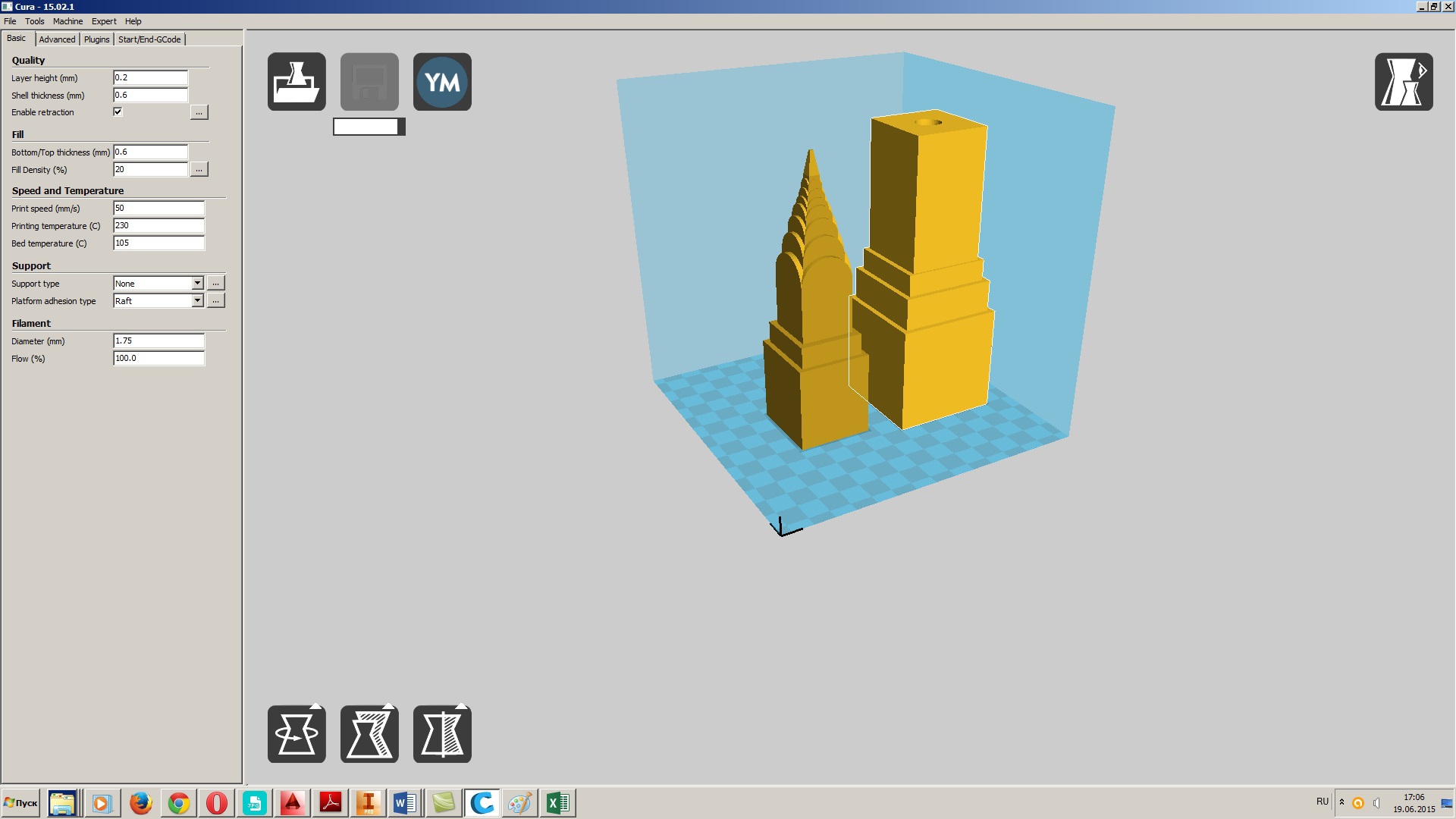

Загружаем модели в программное обеспечение 3D принтера. В нашем случае это Cura с настройками под Prism Uni:

Разделение 3D моделей c помощью Autodesk inventor - 21

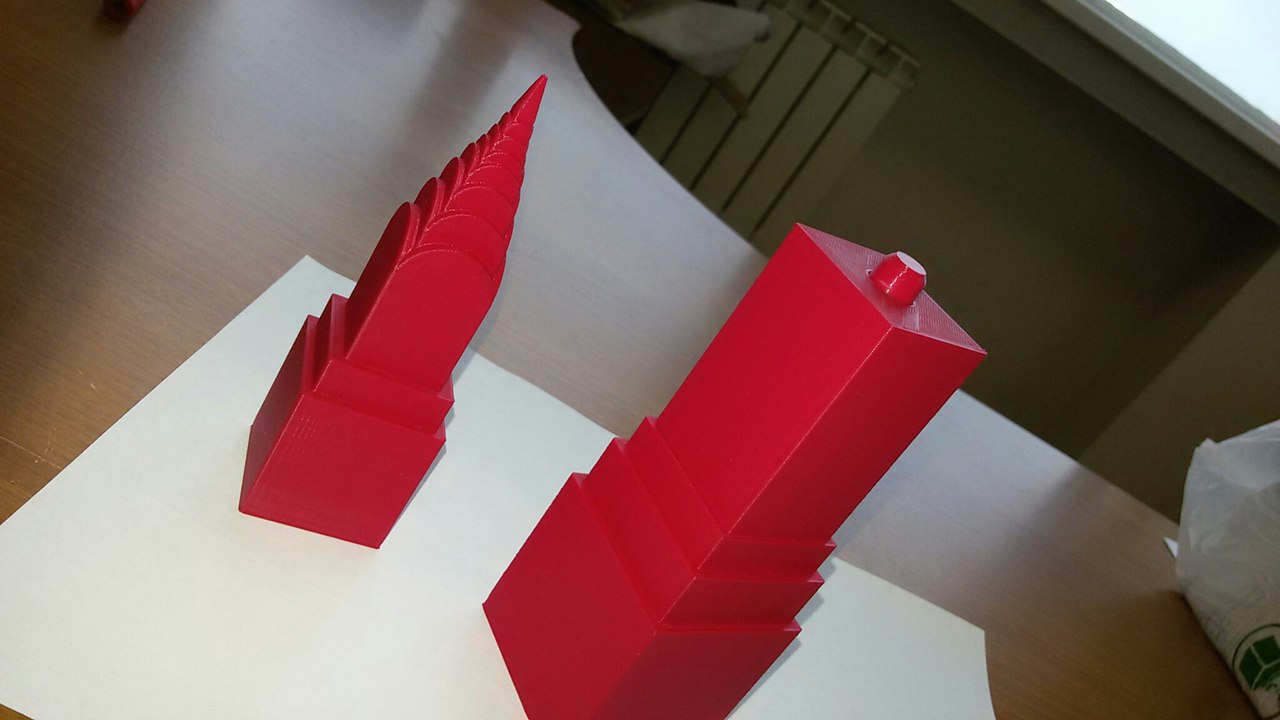

Получаем напечатанные модели:

Разделение 3D моделей c помощью Autodesk inventor - 22

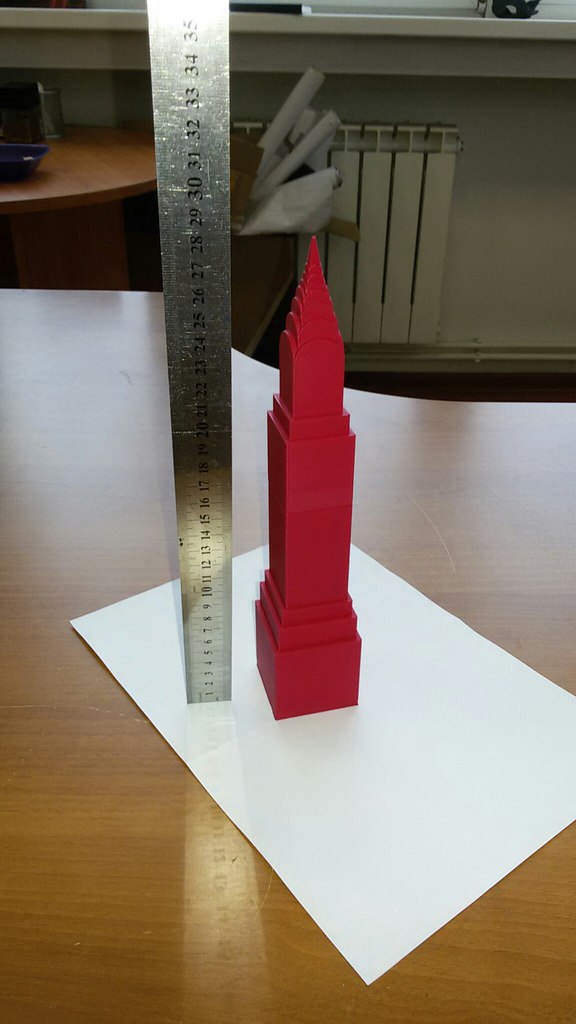

Склеиваем модели и получаем желаемый результат:

Разделение 3D моделей c помощью Autodesk inventor - 23
