Всем привет! С вами Top 3D Shop и сегодня к нам попал долгожданный Spectrum от RangeVision.

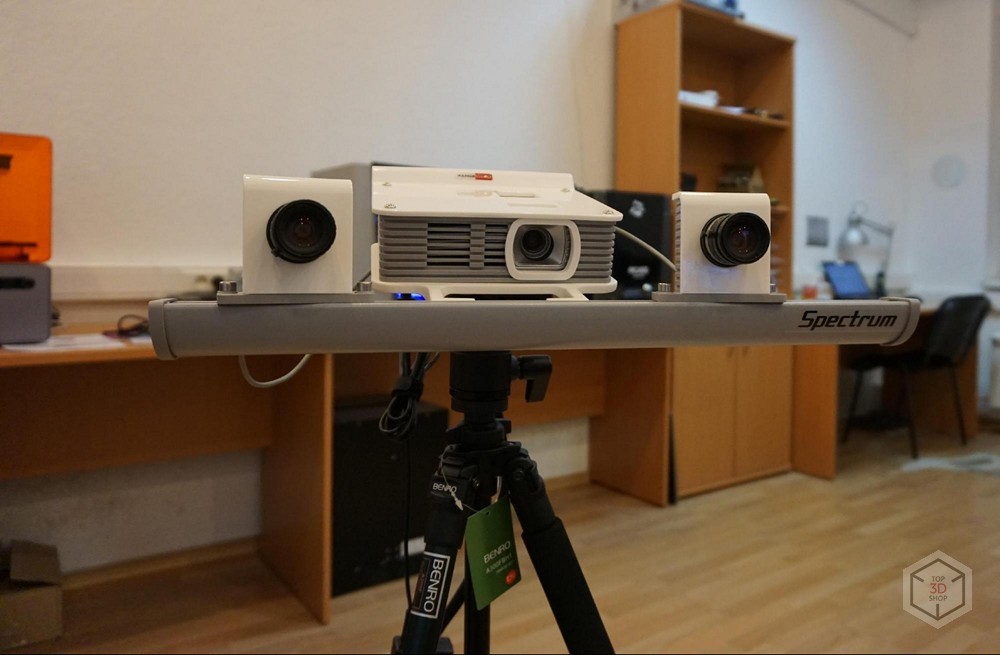

Spectrum представляет собой оптический бесконтактный 3D сканер средней ценовой категории. В линейке RangeVision он находится между сканером Smart (персональным, для обучения и несложного сканирования) и PRO 2M (профессиональным, для высокоточного сканирования различных объектов).

Знакомьтесь: новый Spectrum - 2

Знакомьтесь: новый Spectrum - 3

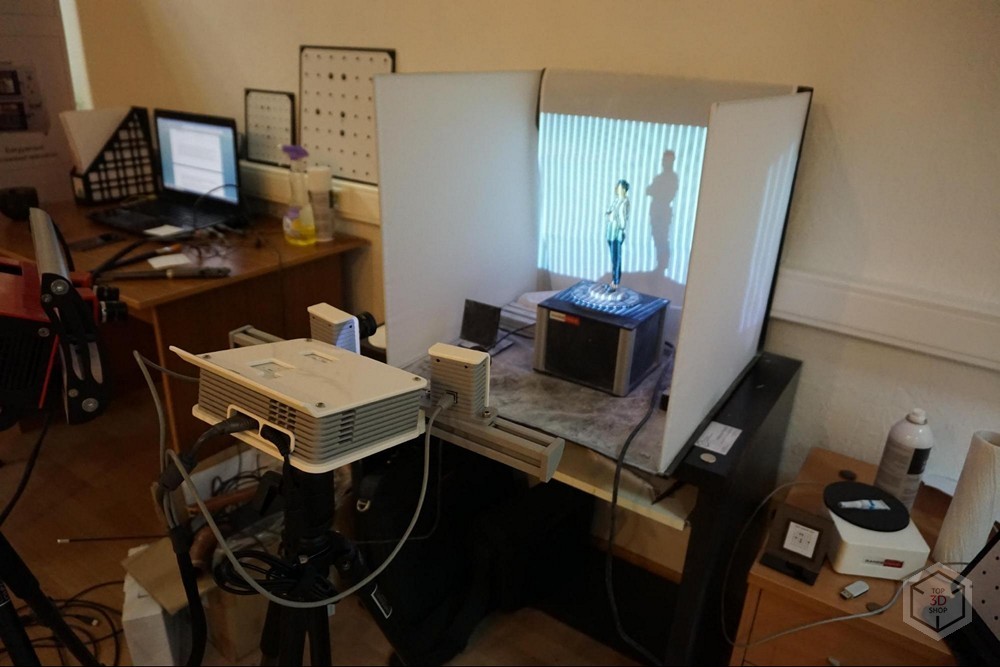

В процессе сканирования:

Знакомьтесь: новый Spectrum - 4

Знакомьтесь: новый Spectrum - 5

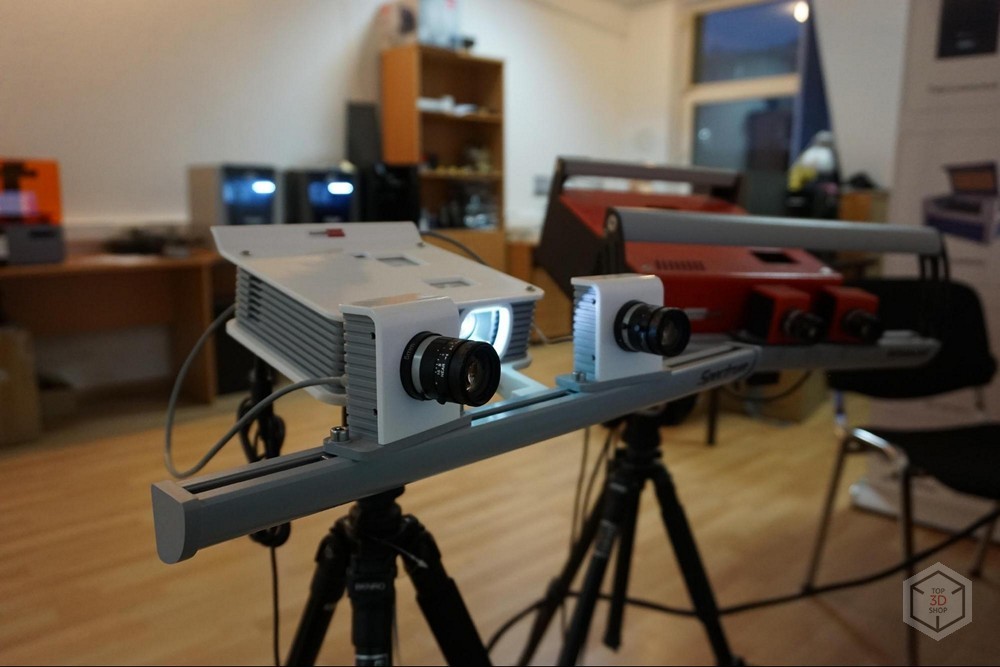

В сравнении со старшим братом:

Знакомьтесь: новый Spectrum - 6

Интересный момент – на пришедшем Spectrum отсутствовали метки для положения зон на переднем кронштейне, скорей всего это вызвано тем, что к нам приехал выставочный образец.

Технические характеристики

Сканер имеет следующие технические характеристики:

Знакомьтесь: новый Spectrum - 7

Интересная особенность: камеры 3.1 мПикс – лучше, чем у RangeVision PRO 2M, там камеры только 2 мПикс, хотя сканер стоит значительно больше.

У PRO 2M несколько комплектов объективов, под разные зоны сканирования, тогда как у Spectrum — только один комплект, который выполняет те же функции — аппарат обладает возможностью сканировать в тех же трех зонах. Скорость сканирования — 12 секунд на кадр, стандартная для сканеров RangeVision.

В ближайшее время ожидается обновление ПО с возможностью переключать разрешение — это позволит регулировать соотношение между скоростью и детальностью сканирования.

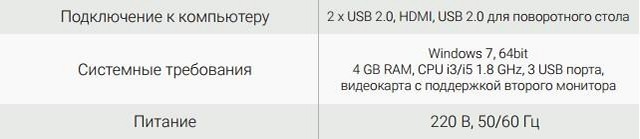

Минимальные системные требования у сканера следующие:

Знакомьтесь: новый Spectrum - 8

ПО сканера спокойно работает на Windows 8 и 10. Следует отметить: помимо указанных трех USB-портов, вам потребуется четвертый USB порт — под электронный ключ.

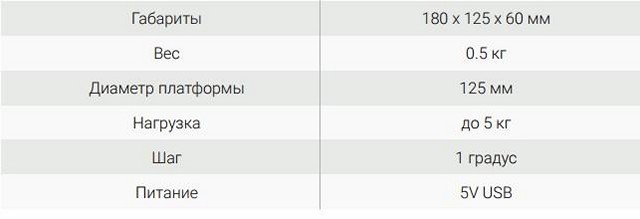

Поворотный столик имеет следующие характеристики:

Знакомьтесь: новый Spectrum - 9

Столик имеет довольно скромные габариты, можете сравнить со столиком предыдущего поколения.

Знакомьтесь: новый Spectrum - 10

Справа — столик выпущенный два года назад, слева – новый.

Сканер можно эксплуатировать на улице:

Знакомьтесь: новый Spectrum - 11

При этом необходимо учитывать, что на улице освещение непостоянно, это может вызвать лишний шум на поверхности модели, а в солнечный день помехой может стать и слишком интенсивный свет.

Ну и другой важный вопрос – вес всей системы:

Знакомьтесь: новый Spectrum - 12

Сканер довольно легкий, что очень удобно: когда работаешь с большими или тяжелыми объектами, то проще перемещать или поворачивать сканер, а не сам объект съемки. Кейс средних размеров, не особо компактный, но безопасный — внутри все выложено поролоном, можно не бояться повредить аппарат при транспортировке.

Комплектация

Spectrum поставляется в полной комплектации – сразу в защитном кейсе и с поворотным столиком. Единственной опцией, которую можно докупить, является специальный кронштейн — его можно использовать вместо штатива и крепить сканер, например, к столу.

Итак, рассмотрим комплектацию подробней:

  • Проектор с кронштейном под крепление камер, спереди нанесены метки для разных зон сканирования.
  • Сами камеры, по 3.1 мегапикселя.
  • Объективы к камерам, 1 комплект, фокусное расстояние 12.5.
  • Поворотный столик и калибровочная пластина к нему, столик держит до 5 кг.
  • Штатив.
  • 2 подставки под калибровочные пластины — одна под большие, вторая под маленькие.
  • Калибровочные пластины – 3 штуки, на 3 разных зоны сканирования.
  • Набор клеящихся меток.
  • Флешка с ПО и обучающей документацией.
  • Электронный ключ (Не потеряйте его!)
  • Все это идет в защитном кейсе.

Знакомьтесь: новый Spectrum - 13

Знакомьтесь: новый Spectrum - 14

Предметный поворотный столик для сканирования уже не является дополнительной опцией, что просто отлично, ведь с ним гораздо удобней. Подсвет у сканера теперь не синий, а белый, что обусловлено использованием цветных камер, потому и фильтров синего цвета в комплекте больше нет — они не нужны.

Ход работы

Сканер работает со стандартным ПО от RangeVision – ScanCentre и ScanMerge, как и все сканеры этого производителя. Установщик программы и драйвера к сканеру находятся на флешке включенной в комплект. Там же находятся все необходимые для работы драйвера и утилиты.
Сейчас вышла новая версия ScanCenter 2016, значительно дополненная и улучшенная, новый сканер работает только с ней. Проблемой это не станет, так как ПО включено в комплект и интерфейс управления аналогичен предыдущему. Обновления ПО выходят несколько раз в год и бесплатны для пользователей продукции Range Vision.

Процесс сканирования принципиально не отличается от процесса сканирования другими штативными 3D-сканерами и включает все те же пять шагов:

1. Подготовить модель: заматировать ее, если требуется, нанести метки, если планируете сканировать с метками.

2. Откалибровать сканер: если у оператора мало опыта, то лучше сначала запустить мастер настройки сканера — он пошагово объяснит, как подготовить и настроить сканер перед сканированием.

3. Сканирование: если объект небольшой, то можно отсканировать его на поворотном столике, это самый удобный способ; если же объект достаточно крупный, то можно использовать специальные метки для упрощения его последующей сшивки, либо отсканировать объект в свободном режиме и сшить затем вручную.

4. Сшивка: после сканирования переходим в Scan Merger, где сшиваем модель в единое целое. В новой версии Scan Merger появилась возможность запустить автоматическую сшивку по геометрии объекта, но этот метод требует большого количества сканов с перекрывающими друг друга поверхностями.

5. Финал: экспорт модели в нужный формат. Поддерживаются полигональные форматы STL и OBJ.

Примеры работы

Для примера отсканировали несколько больших и мелких объектов:

Тюбик клея отсканировался отлично. Объект предварительно матировался, для устранения бликов на поверхности.

Знакомьтесь: новый Spectrum - 15

Знакомьтесь: новый Spectrum - 16

Объект с текстурой сканер берет хорошо, проблема традиционно возникает на черном цвете:

Знакомьтесь: новый Spectrum - 17

Многие черные элементы упаковки не отсканировались, вместо них – просто пустота, соответственно, текстура туда тоже не пришивается.

Знакомьтесь: новый Spectrum - 18

С фигуркой все получилось уже лучше, но и тут черные участки не отобразились нормально.

Знакомьтесь: новый Spectrum - 19

Крупные объекты сканируются неплохо.

Знакомьтесь: новый Spectrum - 20

Знакомьтесь: новый Spectrum - 21

Знакомьтесь: новый Spectrum - 22

При сканировании металлических объектов очень мешает ржавчина, остающаяся крупной шагренью на поверхности модели.

Сравнение с предыдущими моделями

Spectrum от RangeVision представляет собой любопытный гибрид профессионального и персонального сканера. Он имеет весьма достойные камеры и лишь один комплект объективов к ним — с этим единственным комплектом камеры сохранили возможность настройки на три зоны сканирования, как раньше с тремя отдельными. По опыту можно сказать, что он определенно лучше сканера Smart, лучше даже старого Standart+, в основном — из-за апгрейда камер. А вот PRO 2M он уступает, по точности и разрешению, почти в 2 раза, но заметно это только на самой мелкой детализации и при сшивке объектов.

Пример монеток отсканированных на обоих сканерах:

Результат RV PRO 2M:

Знакомьтесь: новый Spectrum - 23

Знакомьтесь: новый Spectrum - 24

Результат RV Spectrum:

Знакомьтесь: новый Spectrum - 25

Знакомьтесь: новый Spectrum - 26

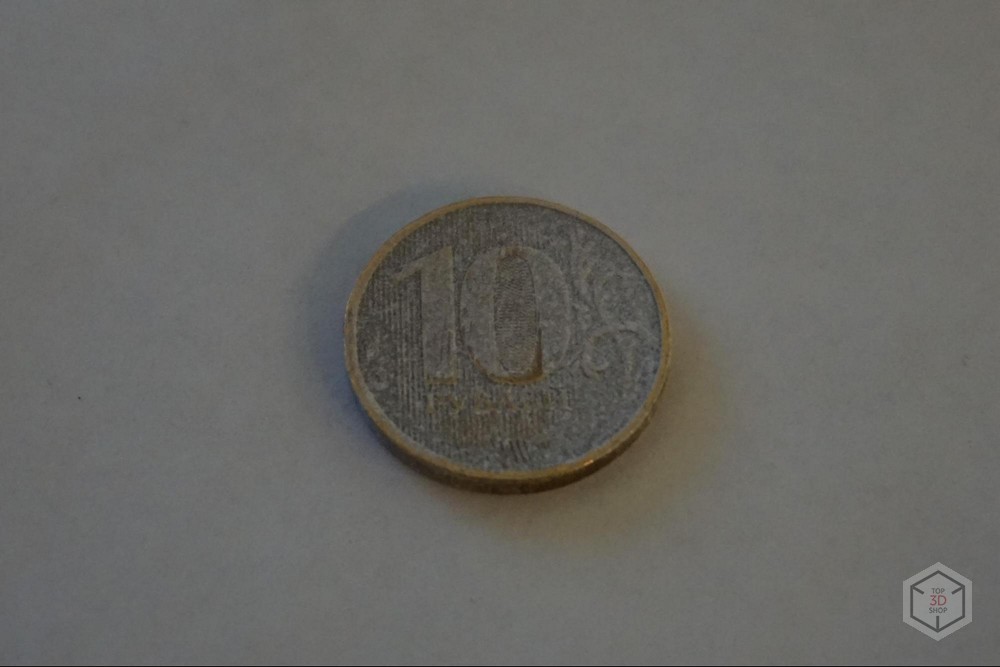

Ну и оригинал:

Знакомьтесь: новый Spectrum - 27

Знакомьтесь: новый Spectrum - 28

Он был немного заматирован для уменьшения блеска.

Как можно видеть, мелкая детализация на Spectrum замылилась. В целом можно сказать, что сканер предназначен больше для средних и относительно крупных объектов – фигурок, бюстов, технических деталей. Им вполне успешно можно отсканировать, например, кузов автомобиля.

Итог

RangeVision Spectrum – сканер средней ценовой категории, отлично вписывающийся в данную нишу. Аппарат достаточно компактен и удобен в перемещении, снабжен практичным кейсом.
Сканирование с цветом производится очень неплохо, если избегать черных поверхностей.
Лучше всего сканер покажет себя при работе со средними и крупными объектами, миллиметровая детализация монеток и ювелирки — не его профиль, а вот вещи покрупнее он снимет куда лучше многих коллег.
