Этот материал — перевод статьи об интраоральных стоматологических 3D-сканерах, которые были экспонированы на выставке стоматологического оборудования IDS 2017.


Обзор интраоральных стоматологических 3D-сканеров - 2

Посетители Международной стоматологической выставки в Кельне, Германия, увидели много новых устройств и программ для работы стоматологов.

Обзор интраоральных стоматологических 3D-сканеров - 3

Обилие новых экспонатов на выставке уже не удивляет, но в этом году нам показали невиданное количество цифровых приложений, как со стандартным функционалом, так и концептуально свежих. Выставка отразила рост конкуренции между производителями, что для конечного потребителя — плюс.

Обзор интраоральных стоматологических 3D-сканеров - 4

Статья, вышедшая сразу после выставки на китайском языке, позже была дополнена свежей информацией.

Обзор интраоральных стоматологических 3D-сканеров - 5

В статье рассматриваются представленные на IDS 2017 интраоральные сканеры, приведено описание для каждого устройства, основанное на впечатлениях от первого использования, и сравнительная таблица характеристик сканеров.

Примечание:

Рейтинги в статье субъективны, в них не учитываются такие критерии, как стоимость, дизайн устройств, их программируемые функции и различия в вопросе целевой аудитории, для которой они изначально проектировались.

Критерии обзора

Скорость сканирования

Большинство интраоральных сканеров использует свет для получения изображений, качество этого света снижается при активной работе устройства в ротовой полости. Также на скорость сканирования влияют ткани полости рта, зачастую весьма подвижные, использующиеся растворы и наличие в сканере металлических поверхностей.

Быстрое сканирование уменьшает уровень ошибок, возникающих при повышенной кровоточивости и взаимодействии с мягкими тканями. Эффективный сканер должен отличаться хорошим отношением сигнал/шум — параметром, который определяет оптимальную скорость сканирования.

Размер сканирующей головки

Меньший размер сканирующих головок дает возможность сканировать труднодоступные области ротовой полости. Аргументы в пользу более крупных сканирующих головок — больший захват, т.е. — увеличение скорости сканирования.

Простота использования

Простота и удобство использования зависят от оптимизации встроенного ПО, формы и веса самого сканера, органов управления. Некоторые устройства требуют применения специальных порошков. Оценка по данному критерию связана с устранением задержек и необходимости приостанавливать сканирование.

Получение изображений

Получение изображений мы оценивали по качеству сканирования с первого раза, наличию комплектного ПО и возможности использовать полученную модель без дополнительной обработки.

Учтены и другие интересные пользователям особенности:

  • Наличие сенсорной панели управления
  • Требуется ли применение специальных порошков
  • Дистанционное управление
  • Цветопередача
  • Функция выбора оттенка

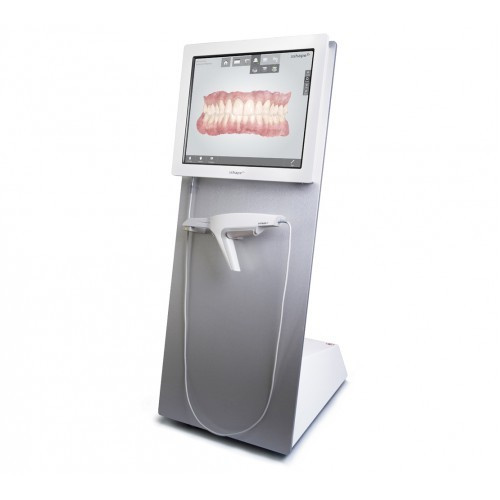

TRIOS 3 (3Shape)

Обзор интраоральных стоматологических 3D-сканеров - 6
  • Очень быстрый сканер;

  • Обновлено ПО и начинка линейки, введена беспроводная модель;

  • Беспроводная модель работает так же резво, как проводные сканеры этого производителя;

  • Обновление ПО позволяет управлять сканерами дистанционно;

  • Появилась функция цифрового мониторинга, сканер можно использовать для осмотра полости рта;

  • Более интуитивный интерфейс.

Обзор интраоральных стоматологических 3D-сканеров - 7

Цена: 28000 евро

Обзор интраоральных стоматологических 3D-сканеров - 8

CEREC Omnicam (Dentsply-Sirona)

Обзор интраоральных стоматологических 3D-сканеров - 9
  • Сканеры Omnicam прибавили в скорости, благодаря новому процессору и оптимизации ПО;

  • Сканирующая головка не изменилась — одна из самых маленьких на рынке, она крупнее, чем сканирующие элементы в устройствах 3M и Dental Wings;

  • В скорости и эффективности Omnicam не уступает даже признанному лидеру по этим показателям — 3Shape. Достигается это пониженным разрешением предварительного рендеринга, что уменьшает нагрузку на процессор и ускоряет обработку;

  • В версиях ПО CEREC 4.4 и 4.5 улучшена функция автоматической обрезки ненужных в скане тканей, в чем 3Shape и до этого были впереди планеты всей;

  • В последних версиях ПО CEREC постобработка выполняется во время сканирования, что ускоряет получение готовой модели.

Обзор интраоральных стоматологических 3D-сканеров - 10

51000 евро

Обзор интраоральных стоматологических 3D-сканеров - 11

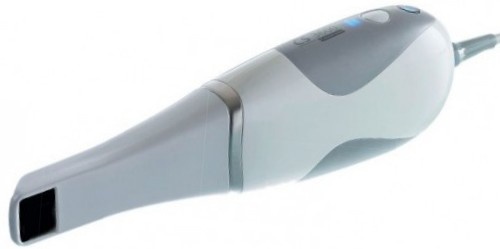

CS3600 (Carestream)

Обзор интраоральных стоматологических 3D-сканеров - 12
  • В сравнении с CS3500, делавшей скан на основе статичных снимков, CS3600 использует видеозапись, что увеличивает эффективность;

  • Скорость сканирования не высокая, но приемлемая;

  • Размер сканирующей головки небольшой, но разрешение хорошее, с функцией выбора формата;

  • ПО по-прежнему страдает от таких недостатков, как невозможность одновременного моделирования нескольких реставраций.

Обзор интраоральных стоматологических 3D-сканеров - 13

Цена: по запросу

Обзор интраоральных стоматологических 3D-сканеров - 14

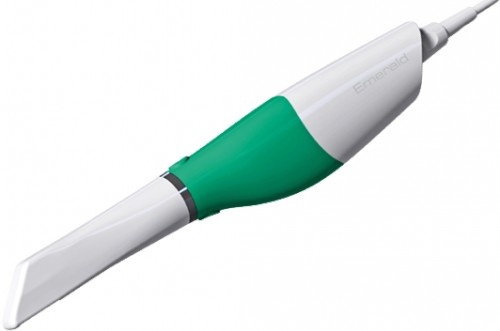

Emerald (Planmeca)

Обзор интраоральных стоматологических 3D-сканеров - 15
  • Скорость сканирования увеличена, в сравнении с устройствами этого производителя прошлого поколения;

  • Сканирующие головки по-прежнему не снимаются. Производитель обещает сделать их меньше;

  • Эффективность сравнима с CS3600;

  • На экране выделяются области, которые ПО позволяет отсканировать максимально точно, что подразумевает, что пользователю придется постоянно смотреть туда в ходе работы;

  • Преимущество перед устройством от Carestream — более оптимизированное ПО, сравнимо с CEREC.

Обзор интраоральных стоматологических 3D-сканеров - 16

Цена: по запросу

Обзор интраоральных стоматологических 3D-сканеров - 17

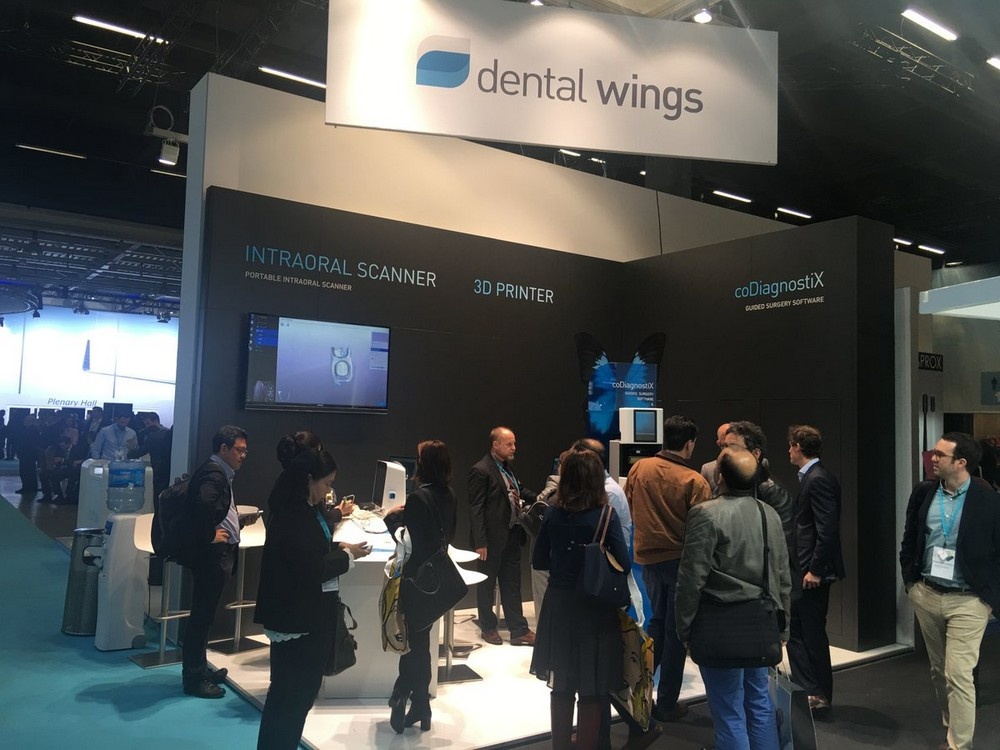

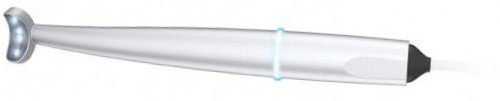

DWOS (Dental Wings)

Обзор интраоральных стоматологических 3D-сканеров - 18
  • Сканирующие головки DWOS отличаются оригинальным дизайном и дополнительными сенсорами, расположенными под углом относительно центральной камеры;

  • Скорость сканирования низкая;

  • Дизайн сканера позволяет охватывать сразу всю зубную дугу;

  • Возможность управления ПО жестами рук: например, достаточно провести пальцем перед экраном для управления периферийной камерой;

  • Система управления жестами напоминает систему дистанционного управления 3Shape;

  • Сканирующая головка оборудована световыми индикаторами, которые предупреждают о появлении трудностей в процессе сканирования — пользователь вынужден постоянно смотреть на сканер в ходе работы;

  • Синхронизация данных между сканером и компьютером в режиме реального времени обеспечивает автоматическое отображение имплантов на модели;

  • В сканерах DWOS много инновационных идей. Надеемся, они получат должное развитие в будущем.

Обзор интраоральных стоматологических 3D-сканеров - 19

Цена: по запросу

Обзор интраоральных стоматологических 3D-сканеров - 20

True definition (3M)

Обзор интраоральных стоматологических 3D-сканеров - 21
  • 3M True definition поставляется с управляющим модулем с поддержкой Microsoft Surface, он подключается к сканеру по USB;

  • Маленькая сканирующая головка;

  • Скорость приемлемая;

  • Необходим порошок для сканирования, это минус;

  • ПО в процессе сканирования показывает лишь модель, не проецируя на нее возможных изменений. В этом основное отличие от других устройств — пользователь не имеет визуального представления, куда в следующий момент следует направить сканер. Особенно неудобно в случае прерывания процесса сканирования;

  • Для решения вышеописанной проблемы разработчики снабдили сканер отдельными индикаторами на экране, которые призваны указать, с какого места следует продолжить сканирование. Спорное решение;

  • Отсутствует возможность прямого заполнения «дыр» в модели. Пользователю необходимо запоминать, где эти пропуски находятся, и сканировать данные области заново, после чего ПО совмещает изображения;

  • Главное преимущество — мобильность;

  • Недостатки, среди которых необходимость применения порошка и отсутствие цветопередачи, заставляют задуматься о выборе устройства другого производителя.

Обзор интраоральных стоматологических 3D-сканеров - 22

Цена: по запросу

Обзор интраоральных стоматологических 3D-сканеров - 23

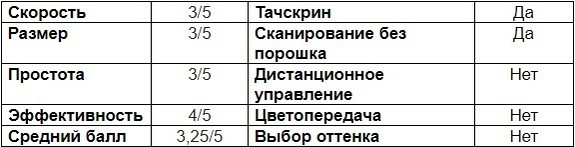

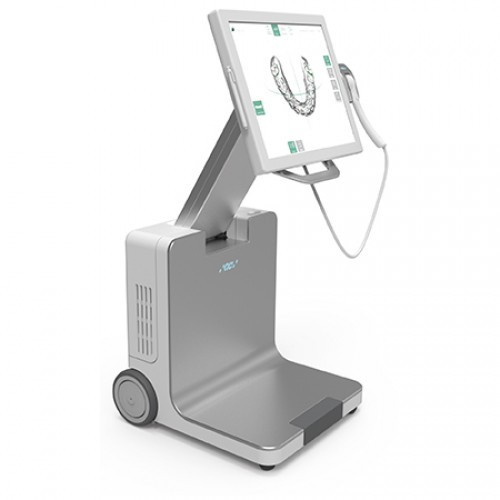

Aadva (GC)

Обзор интраоральных стоматологических 3D-сканеров - 24
  • Скорость сканирования приемлемая;

  • Ошибок практически не возникает;

  • Дизайн корпуса эргономичен;

  • Большая и не очень удобная сканирующая головка;

  • Разработчики не рекомендуют сканировать большие области, это может сказаться на итоговой точности модели;

  • Отсутствует ПО для моделирования: полученные данные приходится экспортировать в STL-формат.

Обзор интраоральных стоматологических 3D-сканеров - 25

Цена: по запросу

Обзор интраоральных стоматологических 3D-сканеров - 26

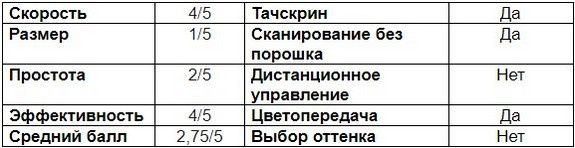

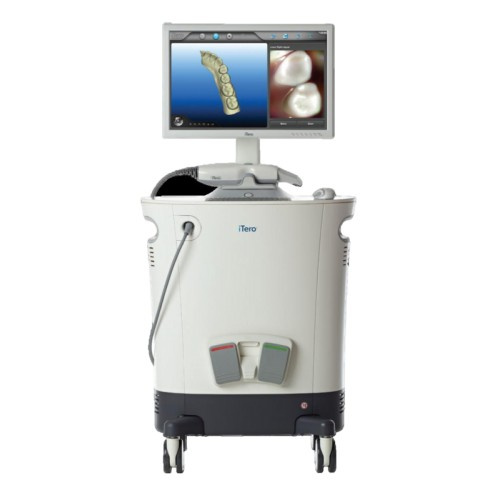

iTero (Align)

Обзор интраоральных стоматологических 3D-сканеров - 27
  • Сканеры iTero, наравне с 3Shape, одни из первых устройств, в которых начали применять конфокальную микроскопию для получения изображений;

  • Используются для получения полных ортодонтических снимков при изготовлении элайнеров "Инвизалайн";

  • Скорость сканирования высокая;

  • Громоздкие и тяжелые, неопытному пользователю будет сложно провести сканирование при помощи одной руки;

  • Разработчики обещают включить в ПО возможность создания зубопротезных моделей, что расширит область применения данных устройств.

Обзор интраоральных стоматологических 3D-сканеров - 28

Цена: по запросу

Обзор интраоральных стоматологических 3D-сканеров - 29

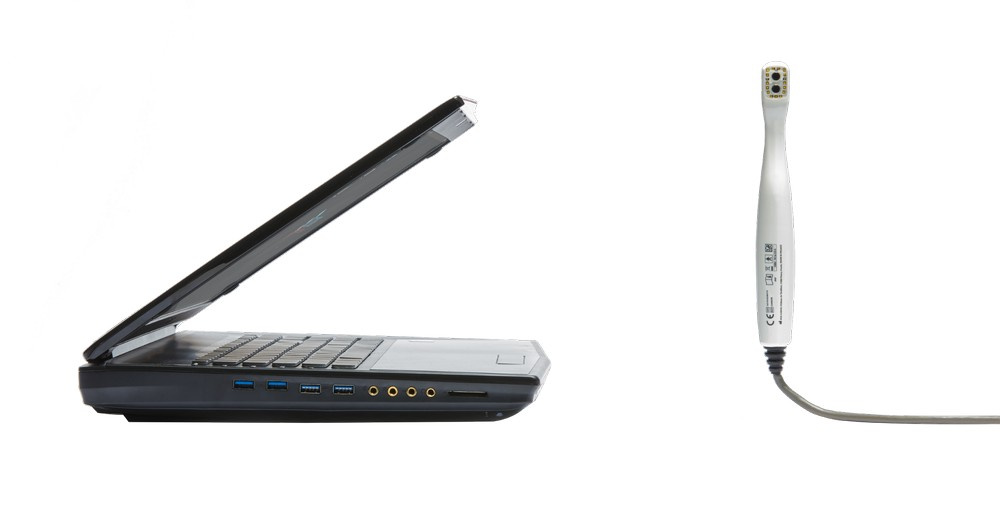

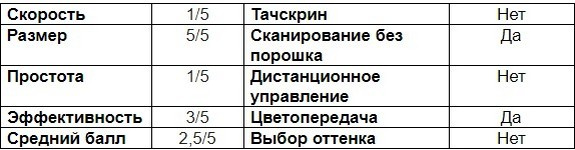

Condor Scan (Condor)

Обзор интраоральных стоматологических 3D-сканеров - 30
  • Один из самых медленных сканеров на выставке;

  • Рендеринг изображения вызывает вопросы: отдельные области моделируются и обновляются по несколько раз;

  • К устройству прилагается специальная «подставка», которая должна устанавливаться непосредственно на зубы и поддерживать камеру на определенном расстоянии;

  • При отказе от использования этой детали сканирование усложняется, занимает больше времени, а при случайном изменении положения камеры весь процесс приходится начинать с начала;

  • Отсутствует собственное ПО: данные приходится экспортировать в .PLY или .STL.

Обзор интраоральных стоматологических 3D-сканеров - 31

Цена: по запросу

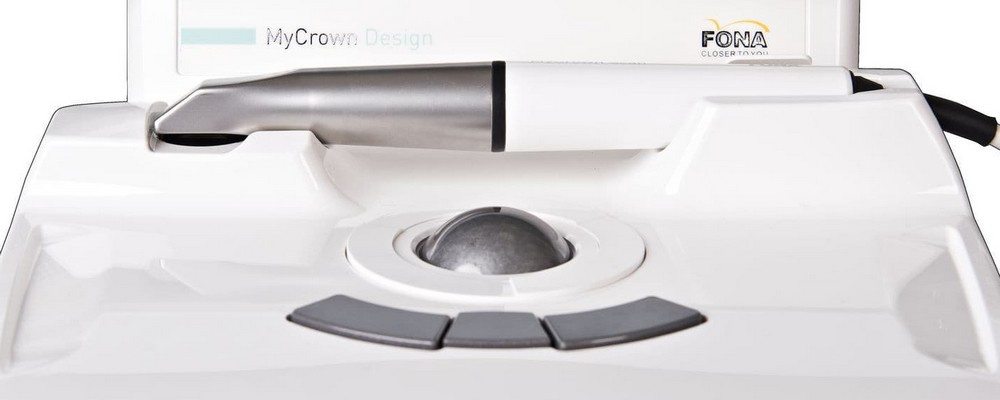

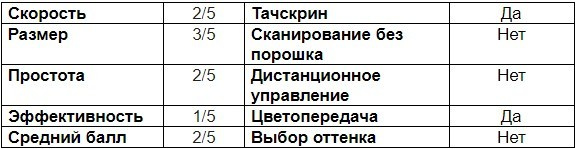

MyCrown (Fona)

Обзор интраоральных стоматологических 3D-сканеров - 32

  • Fona очень похож на старый Bluecam Sirona;

  • Fona является подразделением Sirona, используемое в устройствах ПО одинаково, но возможно наличие отдельных дополнительных функций;

  • Необходимо использовать порошок;

  • У сканера яркий источник света;

  • Напоминает ранние устройства CEREC, с менее оптимизированным ПО и пониженной эффективностью сканирования.

Обзор интраоральных стоматологических 3D-сканеров - 33

Цена: по запросу

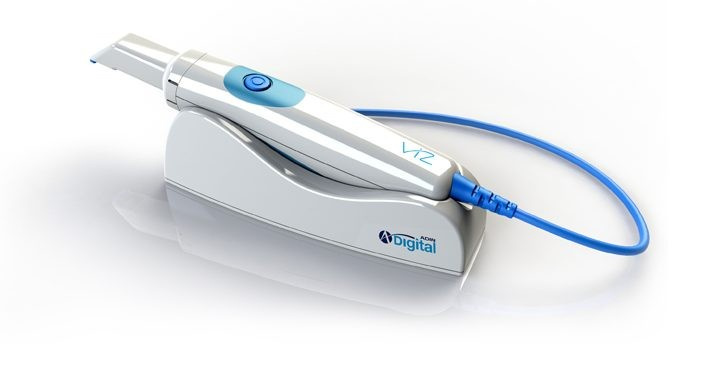

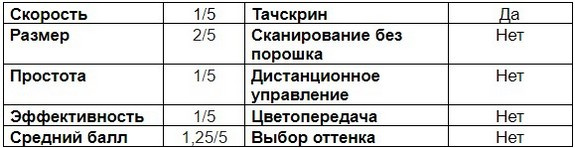

VIZ (Adin)

Обзор интраоральных стоматологических 3D-сканеров - 34
  • Сканер, толщина которого не позволяет удобно держать его в руке;

  • Вероятно, самая низкая скорость сканирования из всех представленных устройств;

  • Разрешение модели после постобработки низкое — хорошо различимы полигоны;

  • Главное преимущество — стоимость. Как заявляет производитель — «Это лучший сканер в своей ценовой категории», с чем мы в корне не согласны;

  • ПО поддерживает сенсорное управление, если его поддерживает подключенный к устройству лэптоп.

Обзор интраоральных стоматологических 3D-сканеров - 35

Цена: по запросу

Заключение

После публикации оригинальной версии статьи, авторы получили много отзывов возмущенных поставщиков, что не удивительно — подобные рейтинги всегда подразумевают, что одни устройства проигрывают другим. Еще раз подчеркнем, что обзор основан на первом и весьма субъективном впечатлении от использования тех или иных интраоральных сканеров. Кроме того, примененные критерии не способны дать полное представление об устройствах — некоторым пользователям, возможно, понравится работать со сканером, который здесь раскритикован.

Обзор интраоральных стоматологических 3D-сканеров - 36

Приведенная таблица содержит данные по сравнению различных интраоральных сканеров с IDS 2017. Баллы по критериям дают общее представление о том или ином устройстве, о его производительности и удобстве эксплуатации. Настоящий обзор посвящен непосредственно сканерам — все остальные стадии рабочего процесса в расчет авторами не принимались. Некоторые устройства, например — Condor и 3M, поставляются без ПО и дополнительного оборудования, которое присутствует в случае других сканеров, таких как Planmeca и Sirona.

Рекомендуем не использовать данную таблицу для выбора «лучшего» сканера.

Главной целью обзора является не выявление победителей и проигравших, а предоставление информации о последних разработках в области стоматологии, отыскать которую пользователям бывает сложно.
