[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3

в 15:15, , рубрики: 3d, 3d-моделирование, 3D-печать, 3d-принтер, Блог компании Top 3D Shop

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 1

Что случилось

К нам, в Top 3D Shop, пришли разработчики онлайн-шутера Marsenary и заказали огромный макет пулемета.

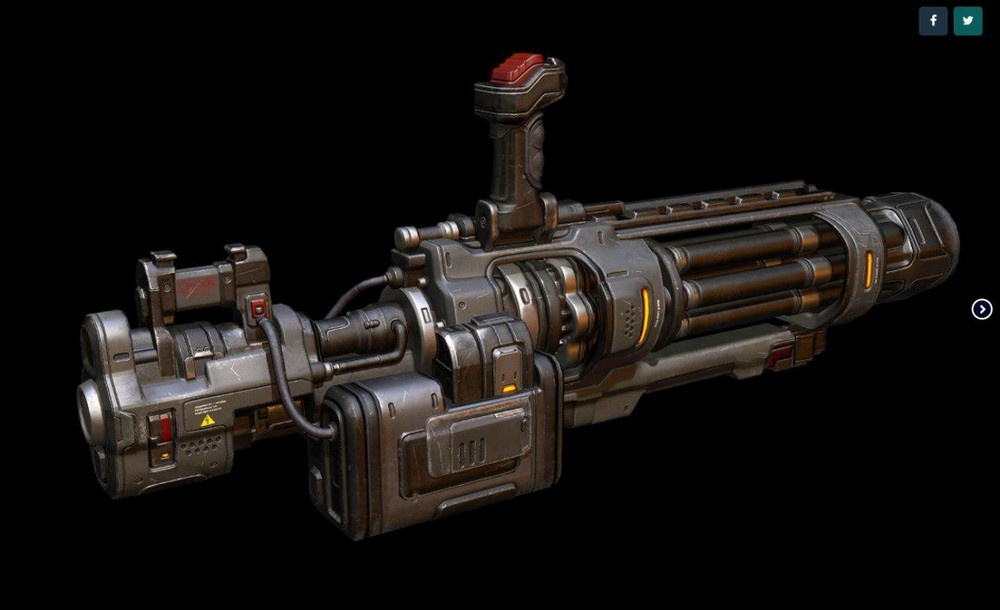

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 2

Пулемет нужен был для организации выставочного стенда на E3 (Electronic Entertainment Expo) 2017 — ежегодной международной игровой выставке, которая проходила 13-15 июня в Лос-Анджелесе.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 3

Что это

Миниган, авиационный пулемет, штатное оружие персонажа игры класса Juggernaut — наемника в тяжелом бронированном экзоскелете, участвующего в войне горнодобывающих корпораций на Марсе.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 4

Игра — шутер с элементами стратегии, в ней игрок строит форты — базы на поверхности Марса, и принимает участие в их захвате и защите.

Как это бывает без 3D-печати

До появления 3D-печати такие модели заказывали у театральных реквизиторов или в специализирующихся на этом фирмах — студиях спецэффектов. Возникали трудности — неточность изготовленных макетов, долгие сроки, высокая стоимость.

Применялись разные материалы — папье-маше, пластик, картон, фанера. Любители делали бутафорское оружие даже из бумаги.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 5

Фото: YouTube user Юрий Духовник

Как это сделали мы

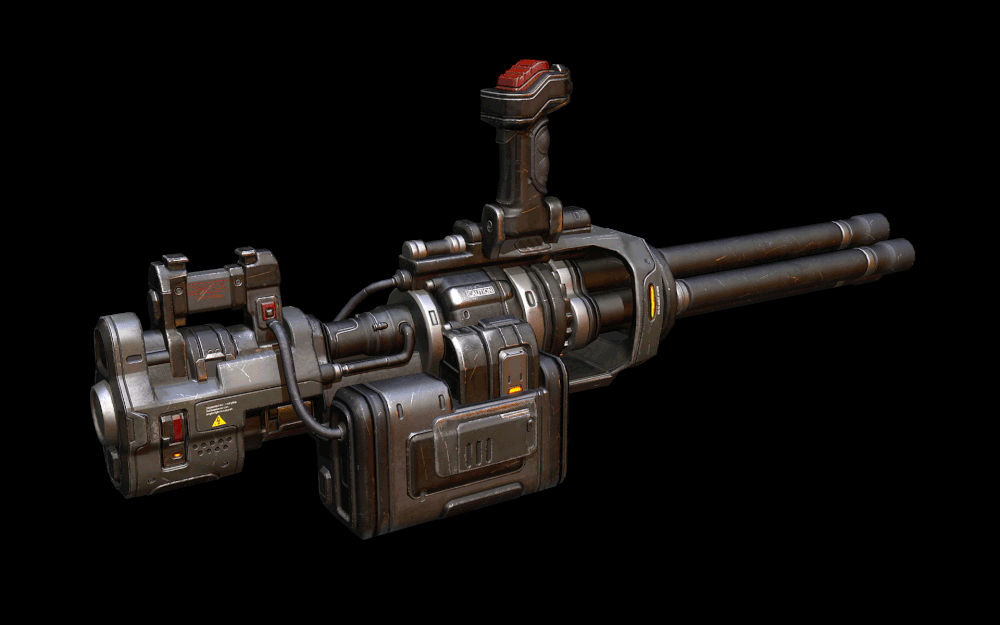

Мы получили от заказчика 3D-модель в формате подготовленном для визуализации в игре — файлы .obj и цветные рендеры для ориентации по расцветке.


В файлах была внешняя геометрия модели и текстуры, к печати они были непригодны.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 7

Лишние углы, крупные полигоны — в игре, в движении на это можно не обращать внимания, на картинке для сайта этого тоже нет, но на статичной трехмерной модели бросается в глаза.

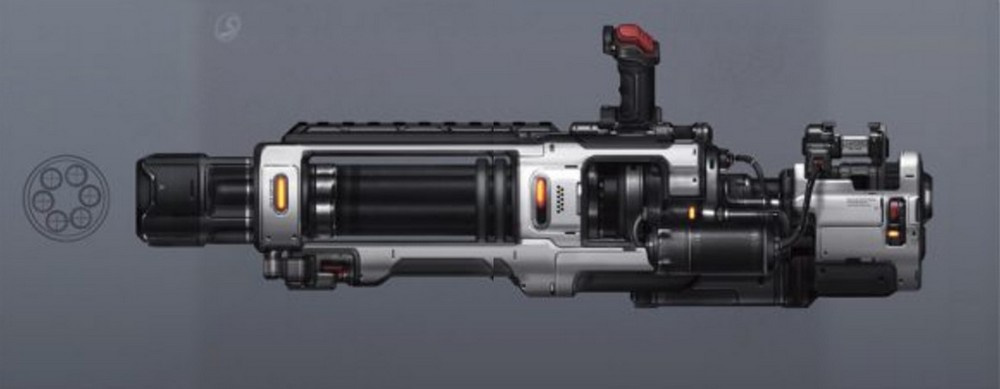

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 8

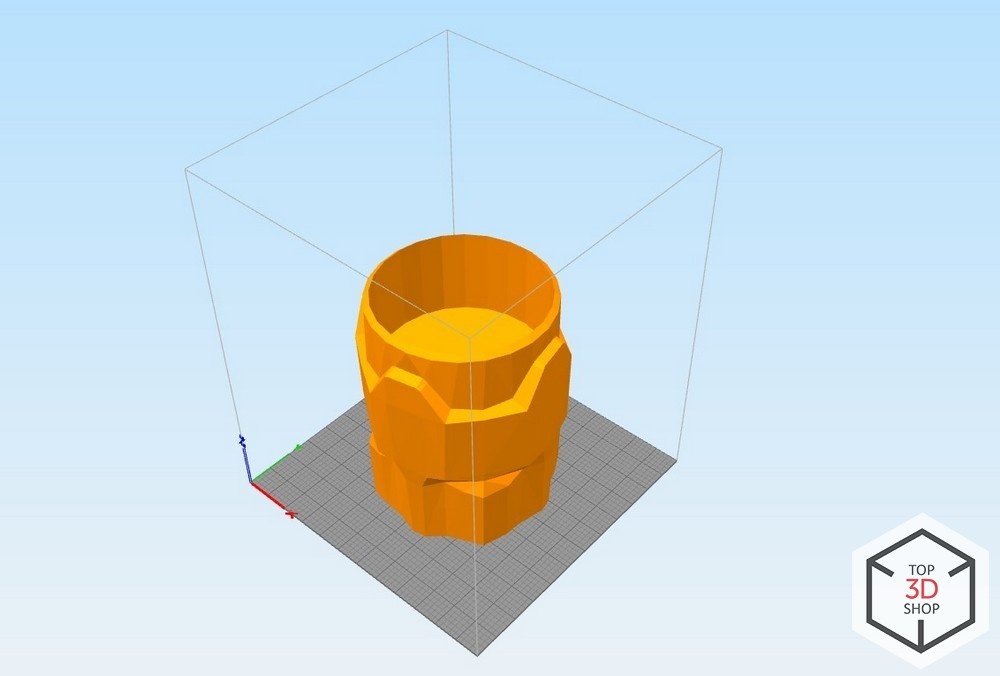

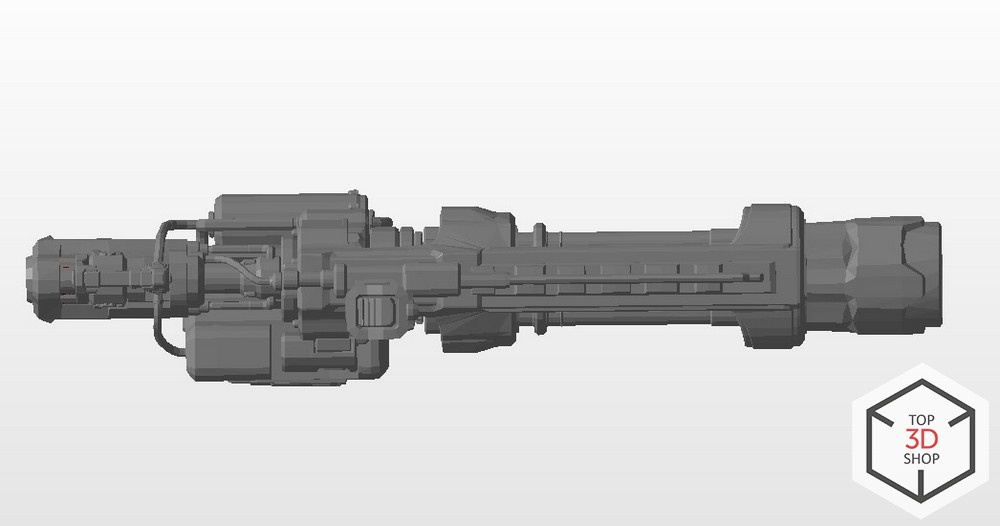

Пришлось корректировать модель: добавлять объемы, замыкать открытые полигоны, увеличивать полигональность — дорисовывать каждую из 25 частей макета.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 9

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 10

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 11

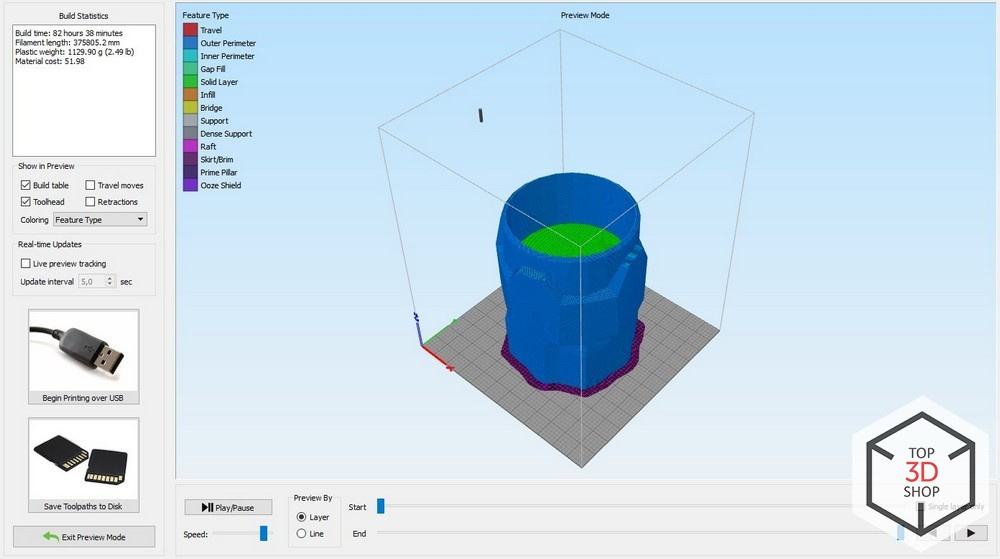

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 12

На перерисовку ушло 15 часов работы 3D-дизайнера, но результат того стоил — модель стала естественной, не столь угловатой.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 13

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 14

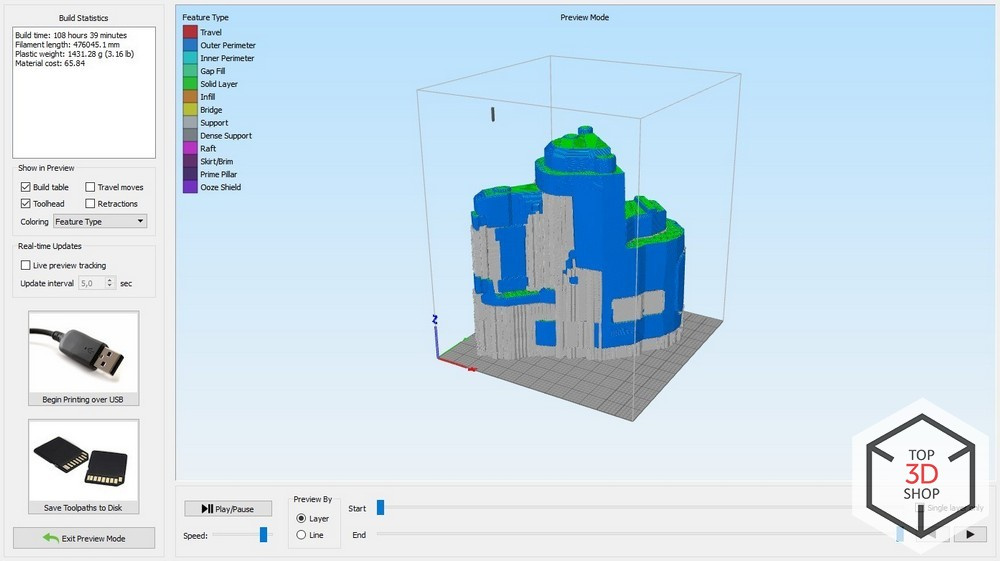

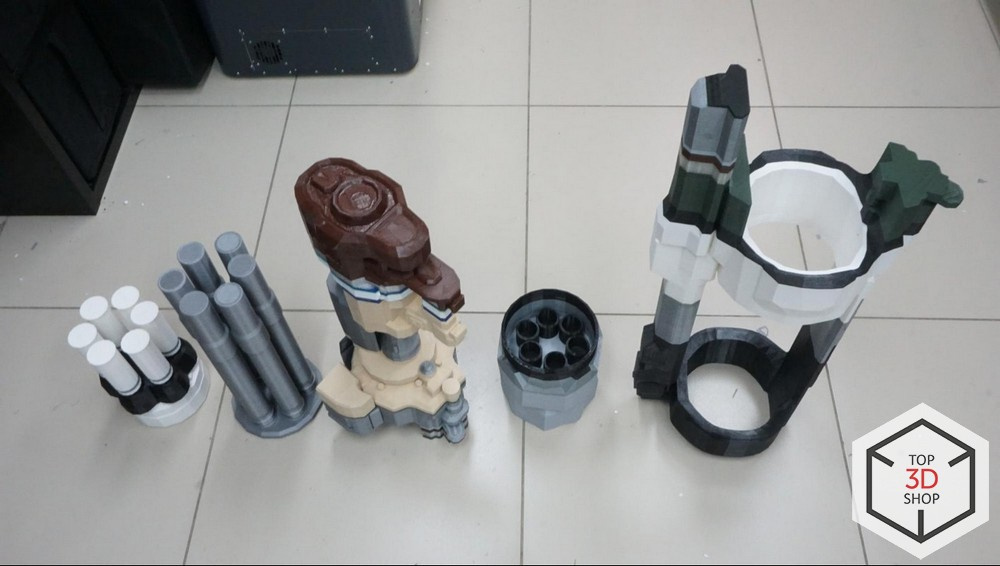

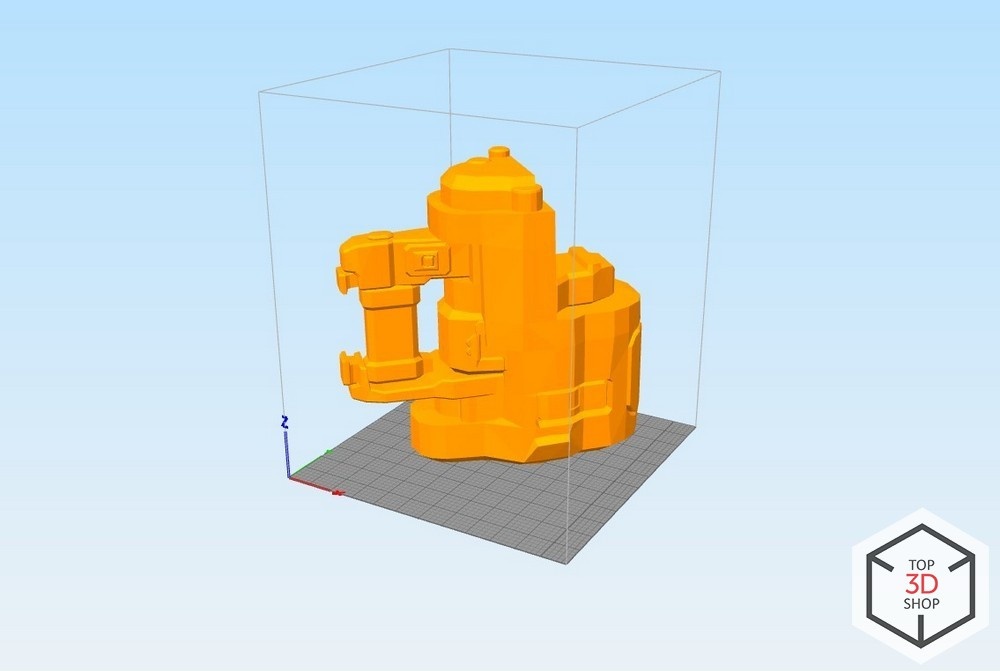

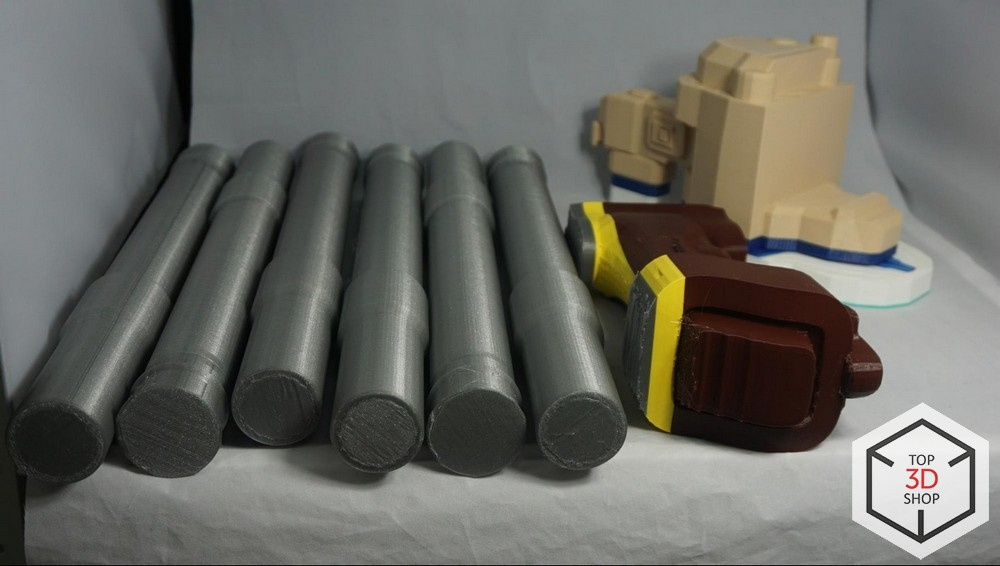

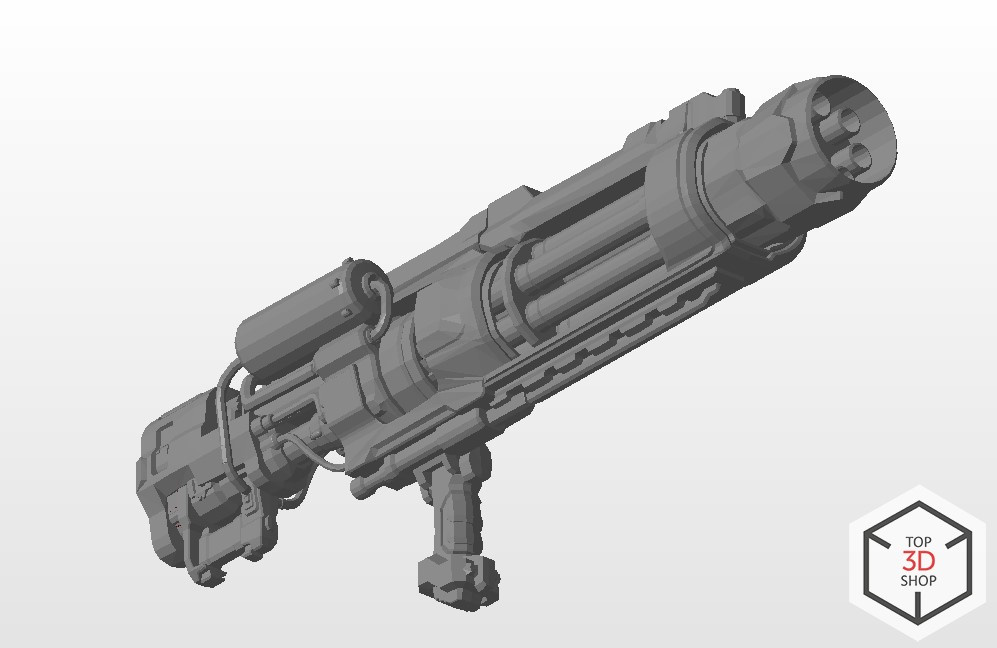

Чтобы детали полутораметрового пулемета поместились в принтере, мы разделили модель на сегменты, каждый из которых нарезали в слайсере и отправили на печать.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 15

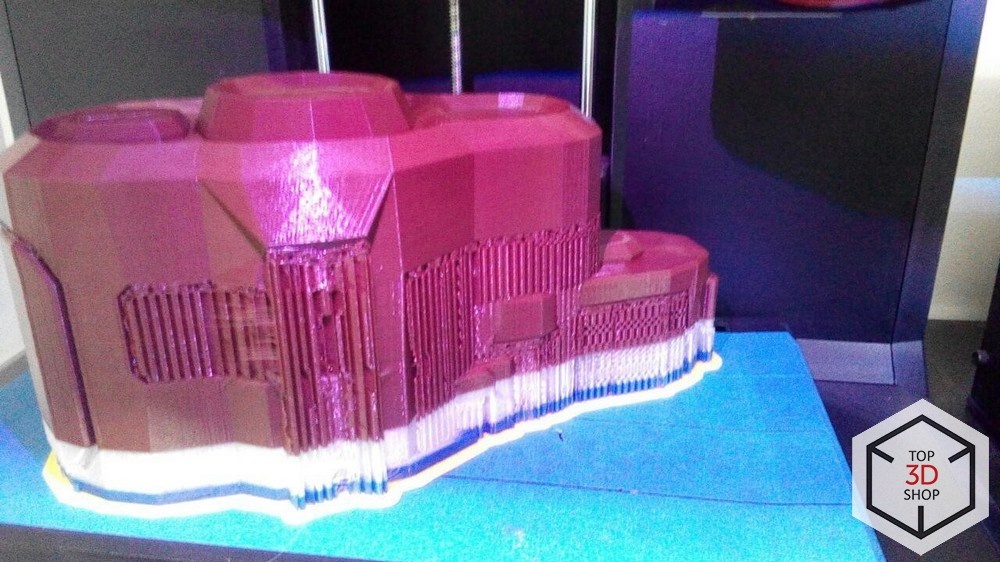

Печатали из PLA и ABS разных цветов — для удобства сборки.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 16

Самый крупный элемент полностью занимал камеру принтера MakerBot z18 — 422 мм в высоту.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 17

Часть деталей была в пределах 300х300х160 мм, часть — до 220х200х100 мм.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 18

Общий объем печати составил 43 000 куб.см.

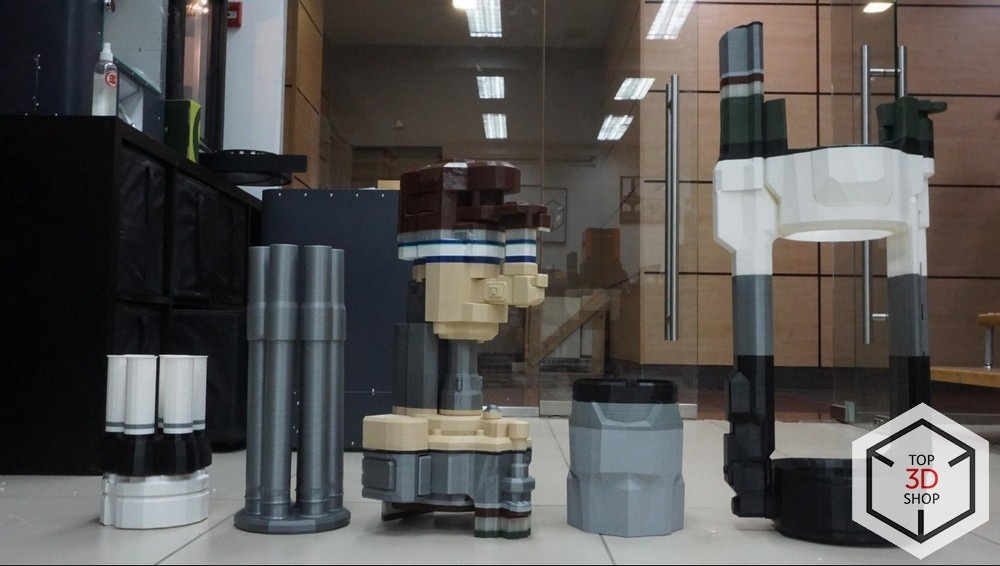

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 19

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 20

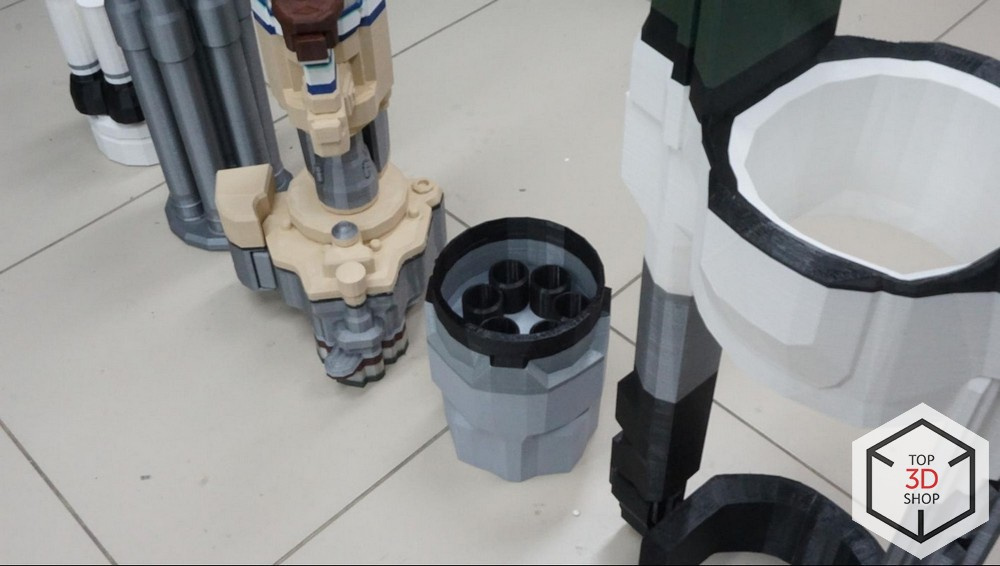

После печати миниган собрали — вышло 1500 мм в высоту.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 21

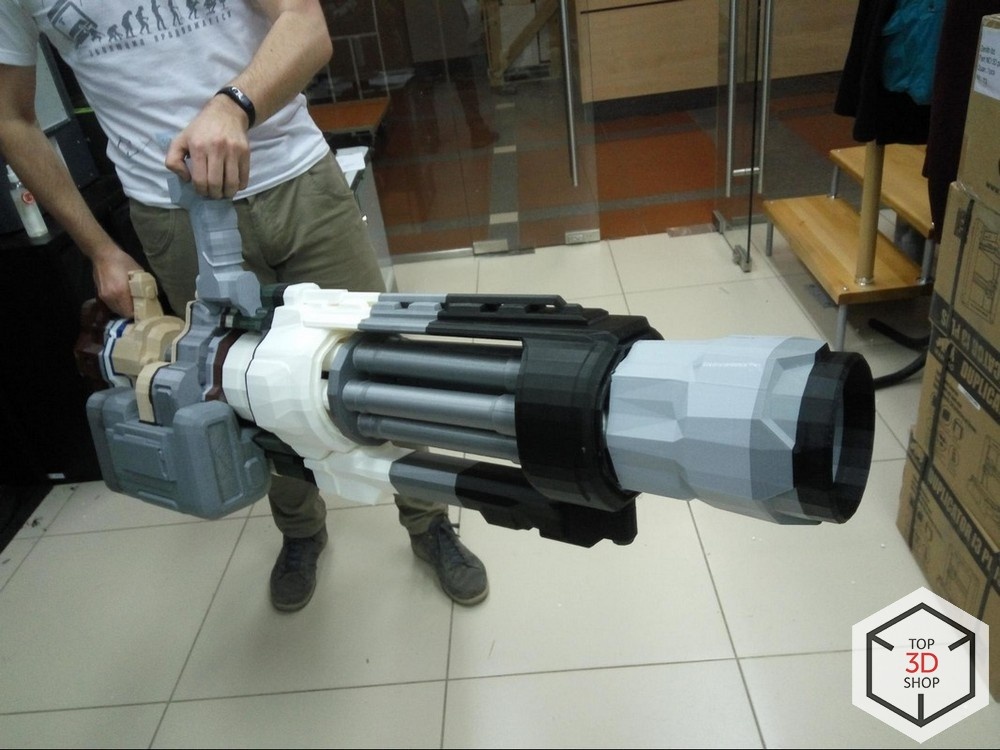

Немаленькая такая “пушечка”.

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 22

Затем раскрасили.

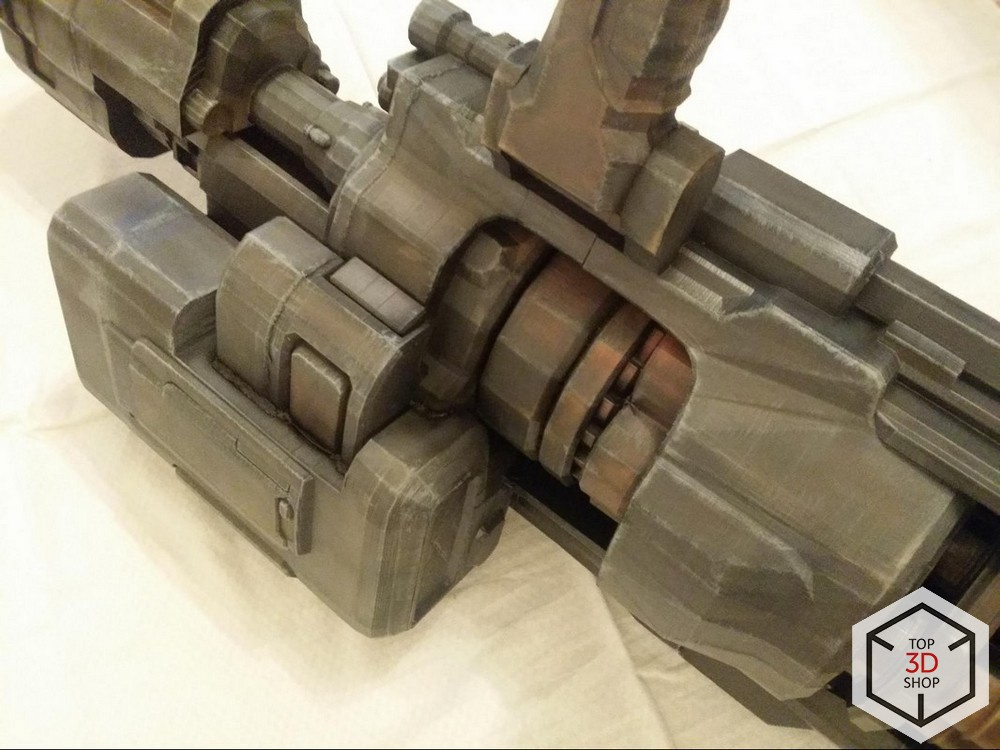

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 23

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 24

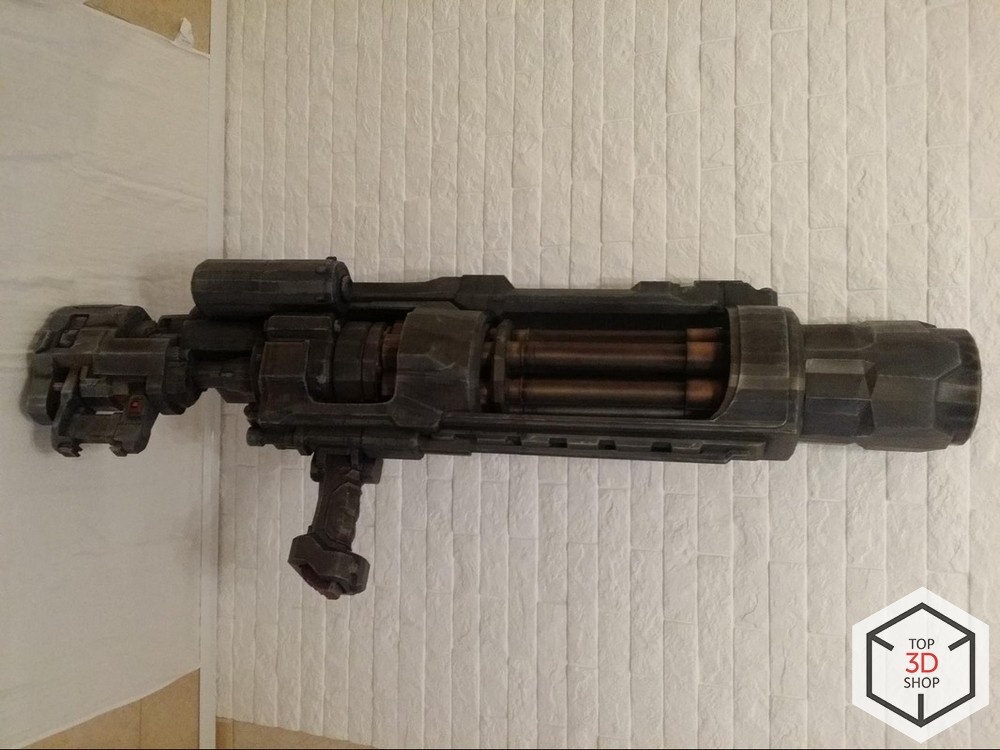

Получилось совсем как в игре.

Изделие было выдано заказчику и улетело в Лос-Анджелес, на выставку.

Результат

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 25

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 26

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 27

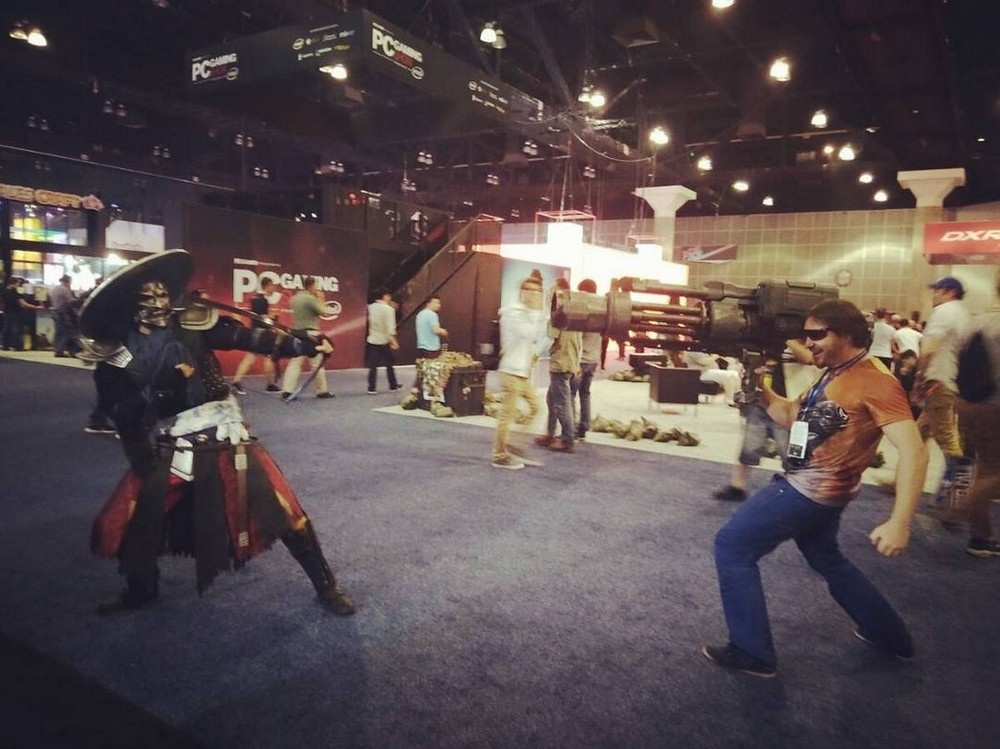

Фото @anuntypicalgirl

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 28

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 29

Фото @theroblife

На чем печатали

Чтоб ускорить процесс, части модели печатали на нескольких принтерах одновременно.

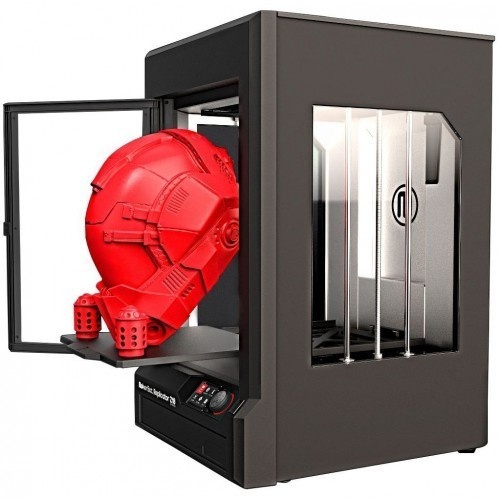

MakerBot Replicator Z18

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 30

Технология: FDM
Рабочая камера: 305 x 305 x 457 мм
Толщина слоя от: 100 мкм
Цена: 669 200 рублей

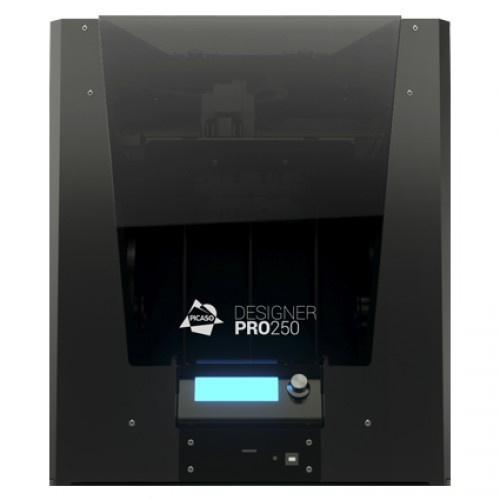

Picaso 3D Designer PRO 250

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 31

Технология: FDM
Рабочая камера: 200 x 200 x 210 мм
Толщина слоя от: 50 мкм
Цена: 179 000 рублей

MakerBot Replicator +

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 32

Технология: FDM
Рабочая камера: 29,5 см X 19.5 см X 16.5 см
Толщина слоя от: 100 мкм
Цена: 237 300 рублей

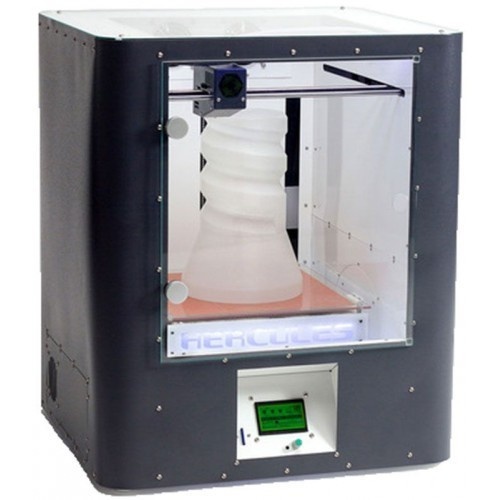

Hercules Strong

[КЕЙС] Как мы печатали гигантский пулемет с Марса для стенда на E3 - 33

Технология: FDM
Рабочая камера: 300х290х370 мм
Толщина слоя от: 20 мкм
Цена: 149 000 рублей

Сколько стоит

Это был очень интересный и полезный опыт, потому мы сделали заказчику такую скидку, от которой он не смог отказаться.

В обычных условиях подобный заказ, вместе с обработкой 3D-модели, стоимостью всех материалов и постобработки, шлифовки и покраски, обойдется в сумму около 200 000 рублей. Для уточнения условий и расценок — свяжитесь с отделом услуг.

Где это нужно

Таких размеров модели применяют не только для выставок — дизайнеры печатают интерьерные украшения и элементы декора помещений для кафе и баров, фотостудий, частных квартир и офисов, торговых точек. Разумеется, незаменимы они как реквизит в театре и кино.

Как напечатать уникальный крупный предмет

1. Создать трехмерную компьютерную модель в формате .stl

Если нет навыков или своего дизайнера — заказать моделлинг по эскизу или описанию можно там же, где будете печатать.

2. Сделать заказ. Менеджер 3D-салона назовет сроки, стоимость, предложит доступные материалы и технологии печати, расскажет об их свойствах.

3. Дождаться выполнения заказа.

Заказывайте печать объектов любого размера и любой сложности в Top 3D Shop — наши менеджеры и инженеры всегда помогут реализовать любую Вашу фантазию в пластике.
