Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 1

3D-печать всем хороша, но есть одно “но” — это занятие для терпеливых. А что, если вы сможете быстро тиражировать однажды напечатанную модель многократно?

Сегодня мы рассказываем про Mayku FormBox — настольный вакуумный формовщик, который поможет выпускать небольшие тиражи ваших 3D-принтов значительно быстрее.

Что это

Это отличный помощник 3D-принтера, в считанные секунды создающий формы напечатанных 3D-моделей и других предметов. Эти формы можно использовать и как самостоятельные изделия, и для последующего литья из широкого ассортимента материалов.

FormBox

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 2

Характеристики:

  • Высота, мм: 315
  • Длина с ручками, мм: 466
  • Ширина, мм: 274
  • Рабочая область, мм: 200 x 200
  • Глубина, мм: 130
  • Вес, кг: 13
  • Питание, В: 110 — 240
  • Нагреватель керамический, t нагрева,°C: 160 — 340
  • Толщина листов для формовки, мм: 0,25 — 1,5
  • Материалы для формовки: PETg, HIPS, ABS, полистирол, поликарбонат, полиэтилен, акрил (PMMA)
  • Материалы для литья в формы: читайте в статье
  • Для работы необходим любой бытовой пылесос мощностью до 2 кВт.
  • Цена, руб.: 78 175

Что в комплекте

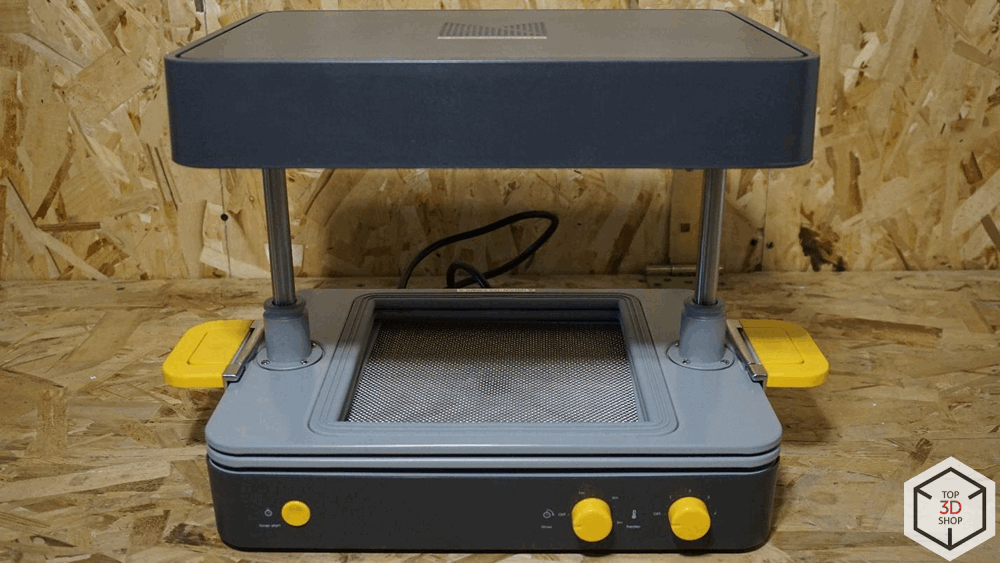

В комплект поставки входят: сама формовочная машина;

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 3

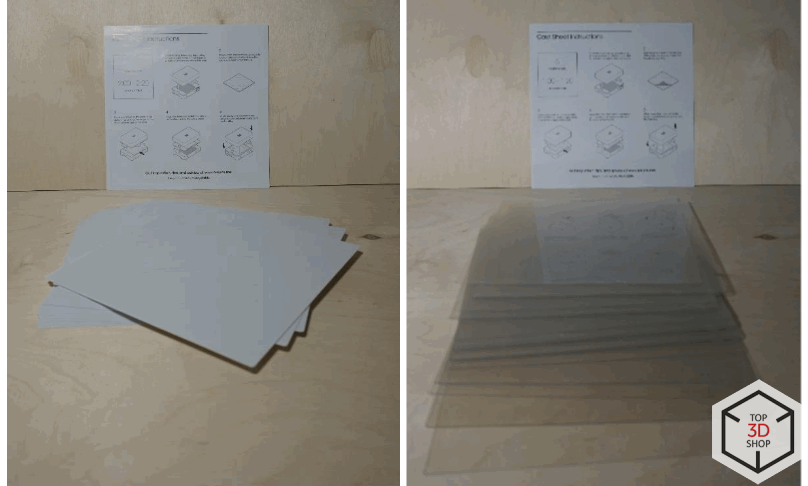

два вида образцов пластика, белый и прозрачный;

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 4

шланг для подключения пылесоса;

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 5

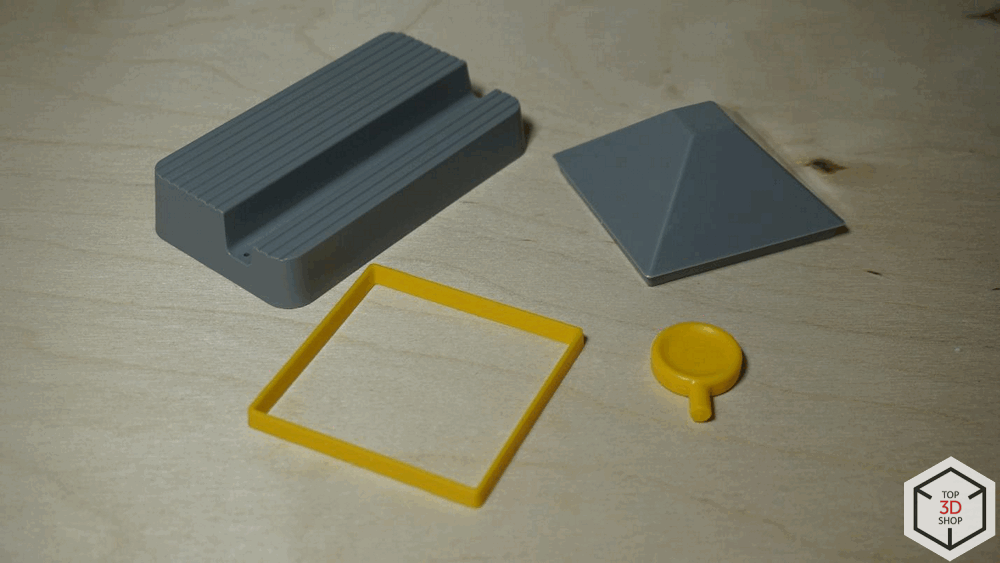

несколько моделей для пробных формовок

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 6

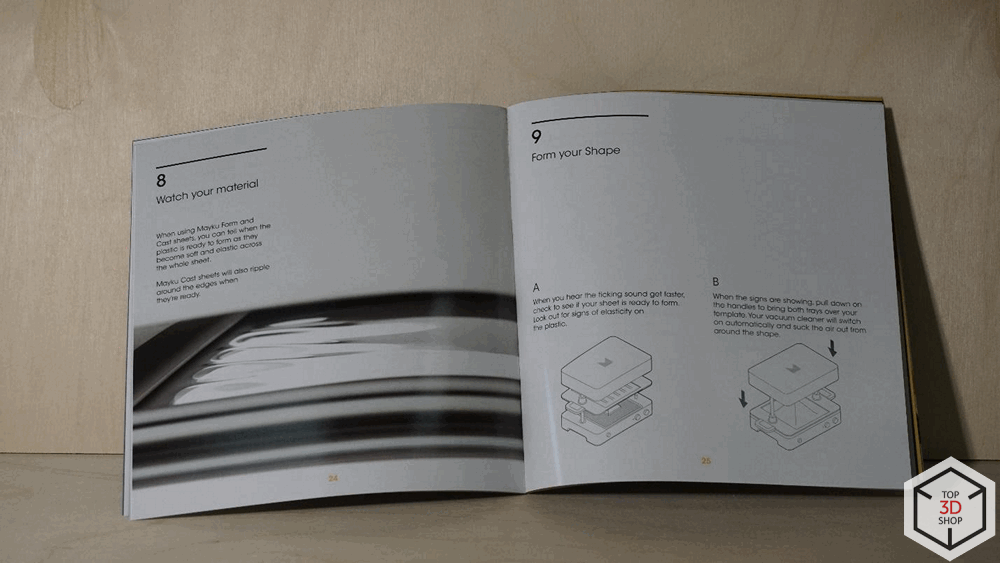

и инструкция.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 7

Как это работает

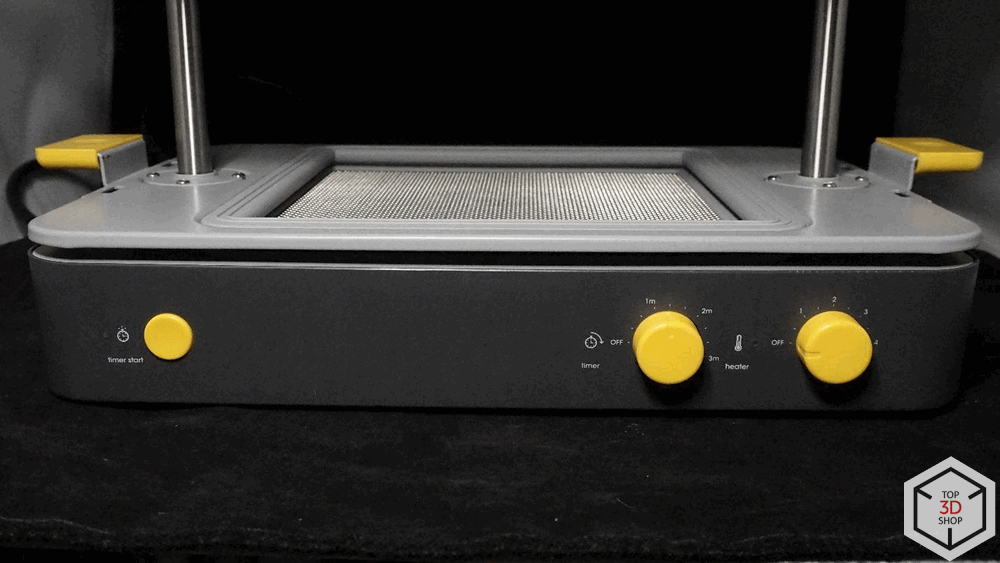

На лицевой панели всего три органа управления: кнопка включения, установка времени таймера, регулировка мощности нагревателя.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 8

На задней панели: розетка для подключения пылесоса и отверстие для подключения шланга. Подойдет любой бытовой пылесос, который можно включать и выключать подавая ток, то есть — без электронного управления.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 9

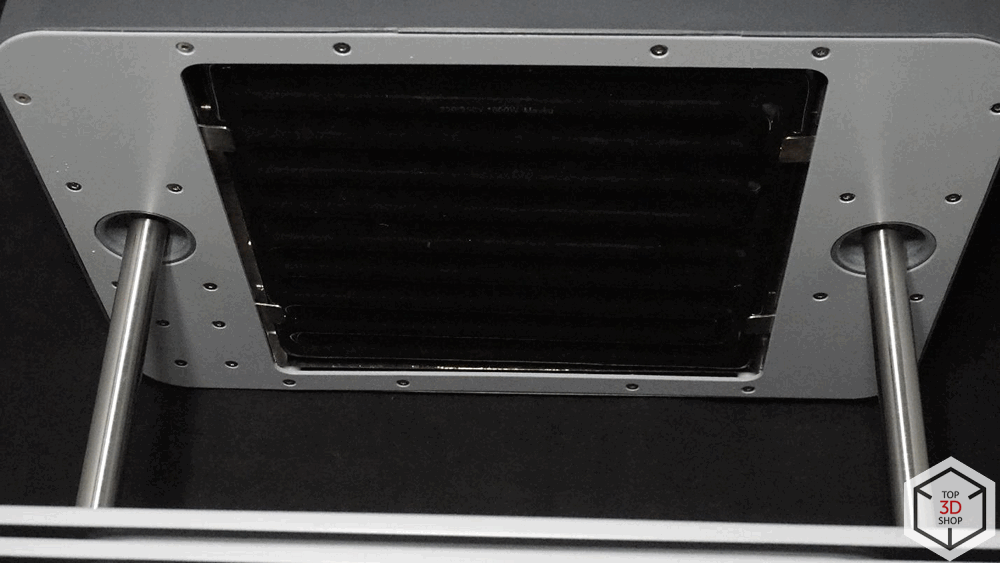

В верхней части располагается мощный керамический нагревательный элемент.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 10

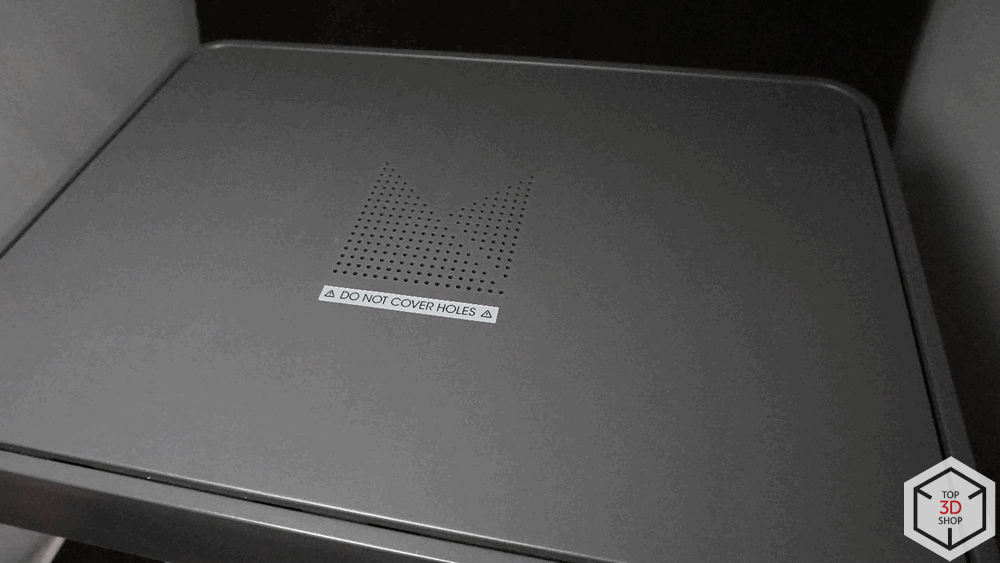

На верхней крышке можно заметить вентиляционные отверстия для охлаждения нагревателя.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 11

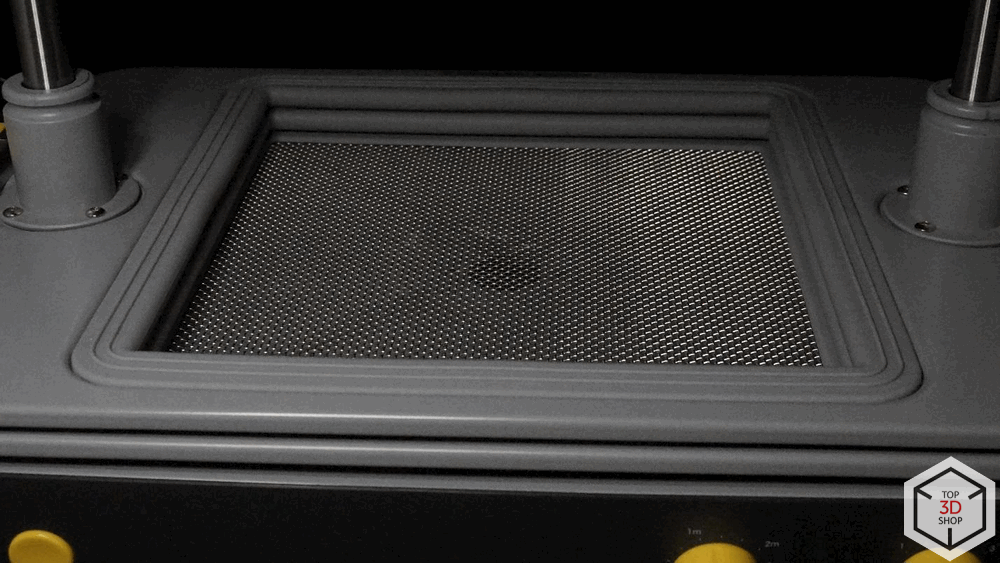

По вертикальным направляющим передвигаются две металлические рамки, между которыми закрепляется лист материала для формовки. На рамках, решетке и нижней части машины присутствуют уплотнители, обеспечивающие герметичность и надежную фиксацию материала.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 12

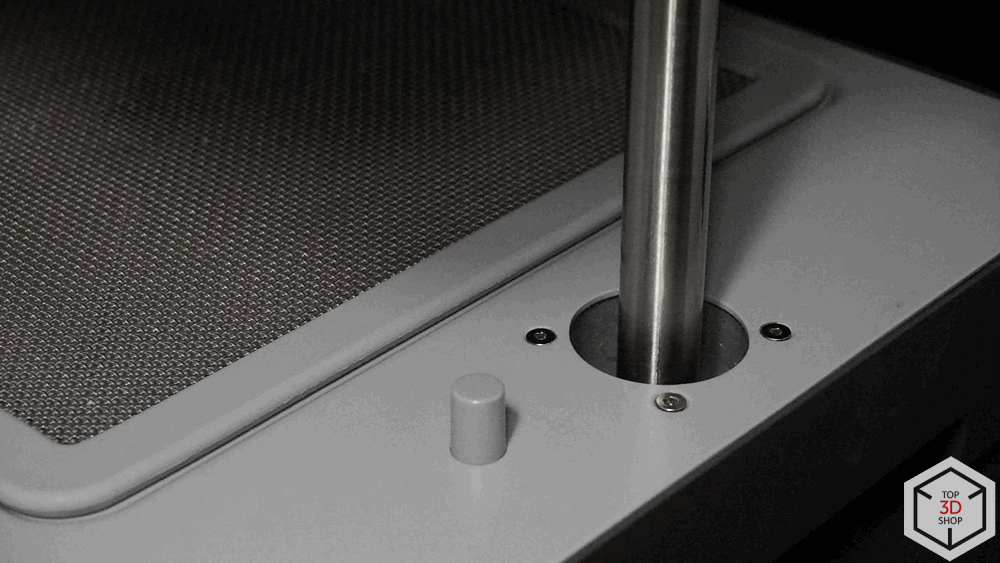

Алгоритм работы прост: для листов материала разного типа и толщины выставляется разная мощность нагревателя и время таймера. Материал фиксируется между рамками и поднимается в верхнее положение, включается таймер нагрева, а на сетку устанавливается мастер-модель. Нагрев, в зависимости от толщины и типа материала, занимает от 40 секунд до 4 минут. После того, как материал станет достаточно эластичным, таймер срабатывает и нагрев выключается. Оператор опускает рамку, чем включает тягу подключенного к машине пылесоса, который удаляет воздух вокруг детали и заставляет материал принять его форму. Формовка занимает 10 секунд.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 13

После того, как материал примет желаемую форму, ему дают остыть до комнатной температуры, приблизительно 15-20 секунд. Затем мастер модель можно извлечь из формы и приступить к следующей формовке.

Материал мастер-модели

Мастер-модели можно не только печатать на 3D-принтере, но и изготавливать почти из любого материала: дерево, МДФ, глина, металл, пластик и даже картофель и бананы. Можно использовать как мастер-модели любые вещи, которые не сломаются от перепада давления и под воздействием нагретой пленки. В демо-роликах производителя люди вырезают модели из картошки, формуют их и заливают бетоном, получая мини-горшки для растений и подсвечники.

Материал формовки

Формовать можно материалы толщиной от 0,25мм до 1,5мм. Это может быть PETg, HIPS, ABS, полистирол, поликарбонат, полиэтилен, акрил и оргстекло. То есть, любой листовой материал подходящей толщины, который достаточно размягчается при температурах 160 — 340 °C.

Материал литья

В качестве материала для литья можно использовать бетон, силикон, шоколад, желе, мыло, полимерные смолы, лёд, монтажную пену, Jesmonite (декоративный композит на основе акрила), гипс, штукатурку и многое другое.

Тут пользователь ограничен только физико-химическими свойствами формовки — выдержит ли форма отливку из материала, который требует нагрева для литья, ведь температура применения у разных пластиков разная. В большинстве случаев, проблем не будет.

Температура и время нагрева при формовке

В комплекте с формовщиком поставляется материал для тестов, с указанными рекомендуемыми температурой и временем нагрева. Но можно купить и сторонний материал, и подобрать параметры формовки для него самостоятельно. Мы протестировали пластики PETG и Hipex, толщиной от 0,5 до 1 мм. Для подбора параметров понадобилось всего 2-3 тестовых формовки.

Печать модели для формовки

Несколько простых правил:

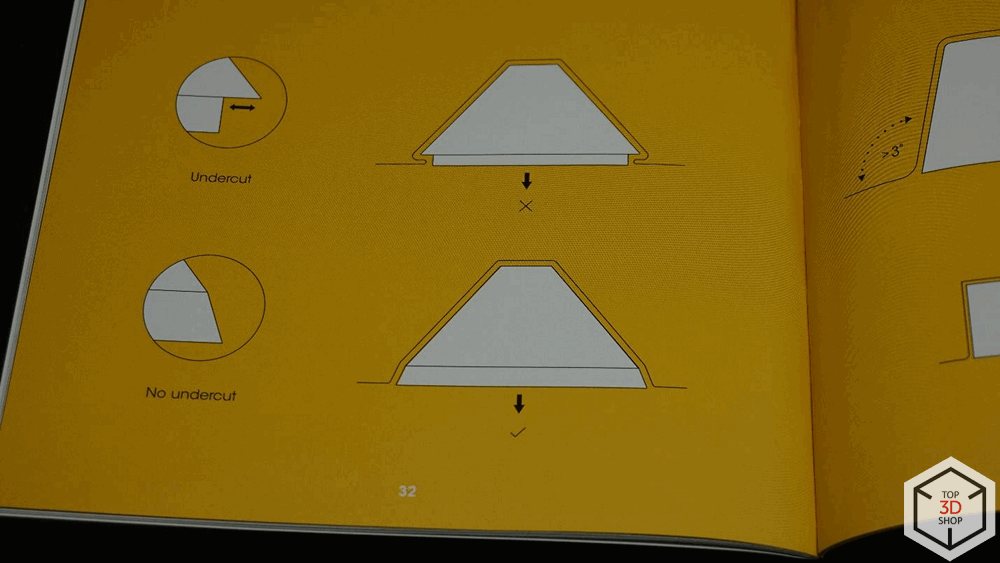

1. Модель должна расширяться к основанию, чтобы ее можно было достать после формовки.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 14

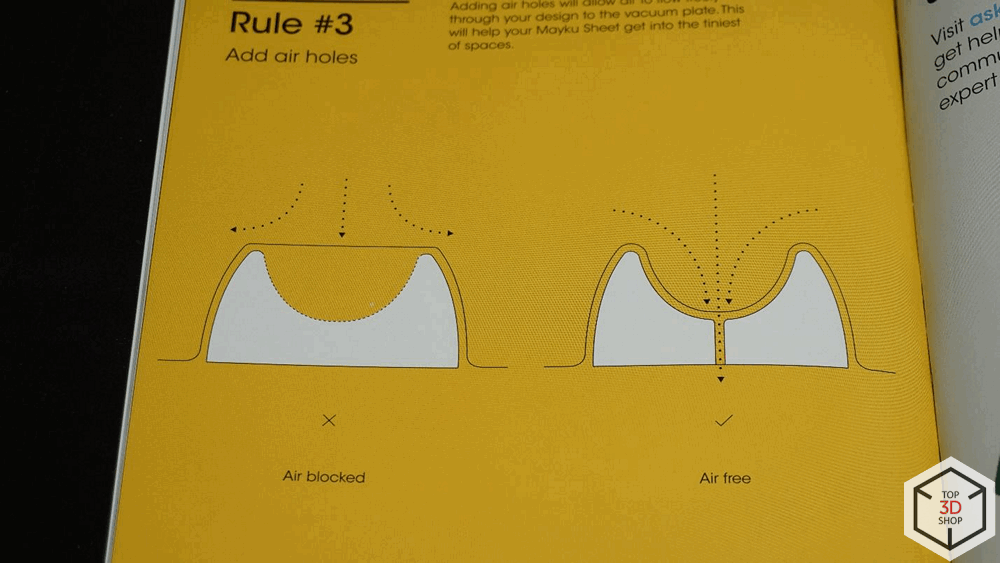

2. В углублениях должны быть сквозные отверстия, которые помогут выходу воздуха. Рекомендуемый диаметр отверстий — около 2 мм.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 15

3. Поверхность напечатанной на 3D-принтере мастер-модели следует подвергнуть постобработке, если не хотите видеть следы слоев на получившейся форме.

4. В настройках печати нужно выбрать внутреннее заполнение не меньше 30%, иначе стенки могут легко провалиться внутрь, под действием температуры и давления.

Тесты FormBox

Чтобы проверить Mayku FormBox в деле, мы решили сделать несколько предметов с его помощью.

Конфеты

В первую очередь, мы сделали небольшую коробочку конфет с логотипами супергероев DC. Для этого мы напечатали мастер-модели самих конфет.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 16

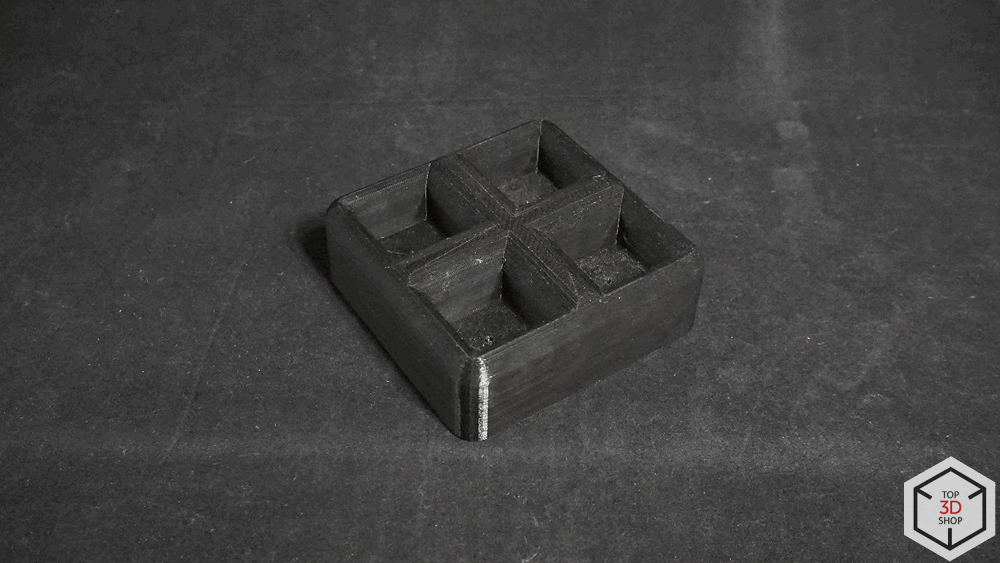

Модель ложемента для них.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 17

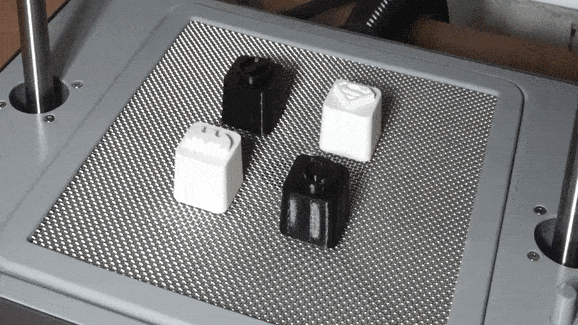

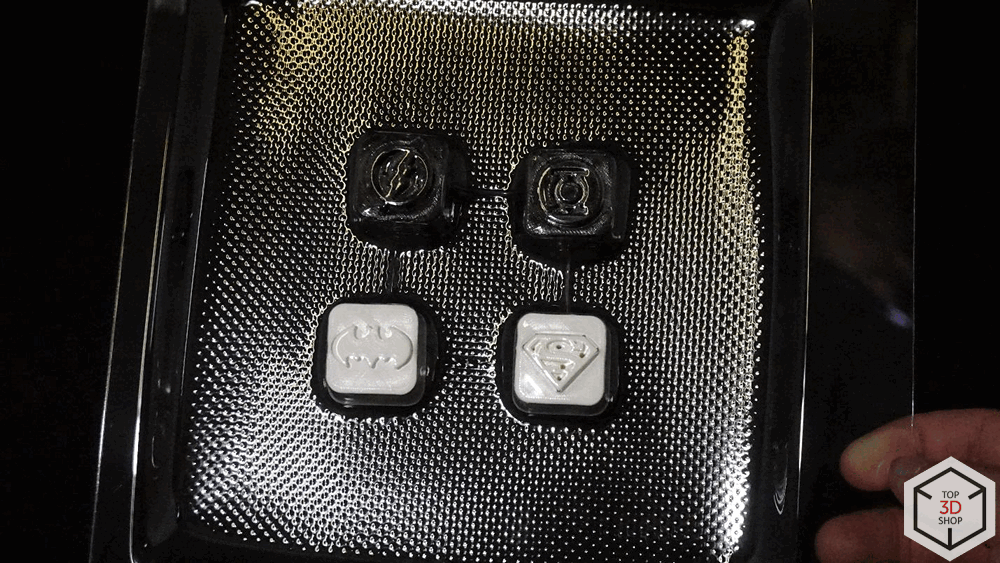

Сделали литьевую форму из PETg, который подходит для работы с пищевыми продуктами.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 18

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 19

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 20

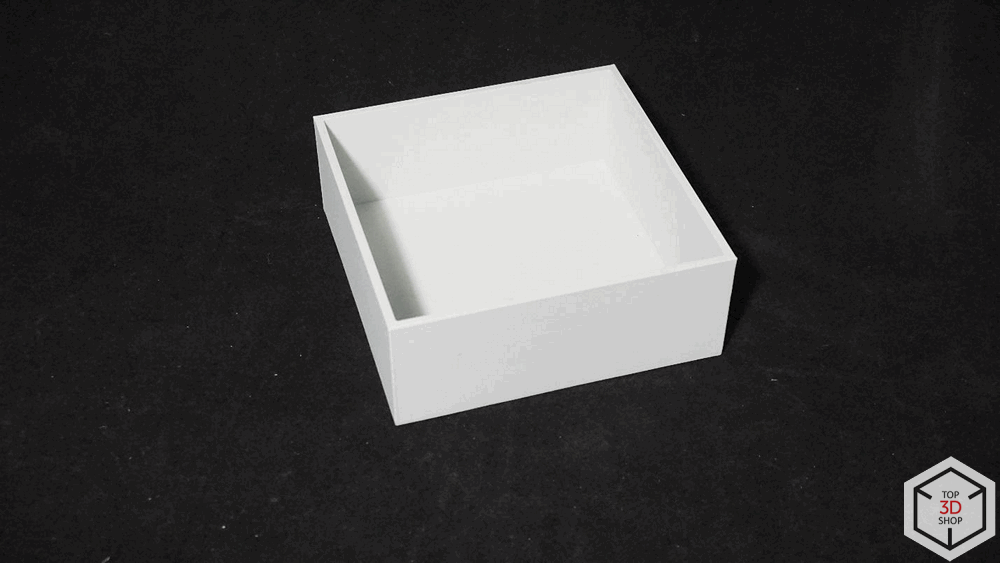

Основная коробка была напечатана из PLA, также подходящего для контакта с пищей.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 21

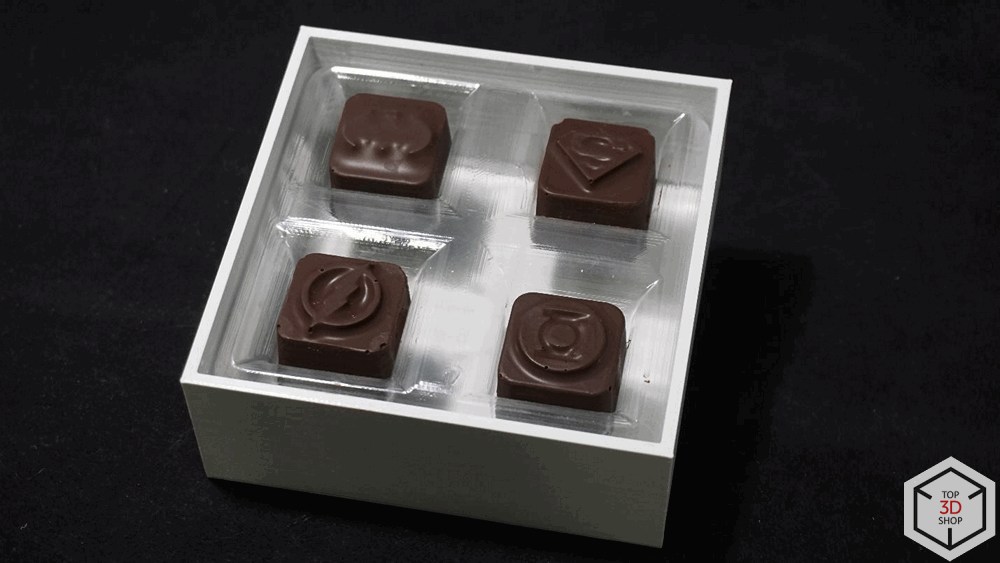

Отлили в формы шоколад и упаковали в коробку. Получился отличный подарок для любого любителя комиксов. Если, конечно, он не фанат Marvel.

Блистер

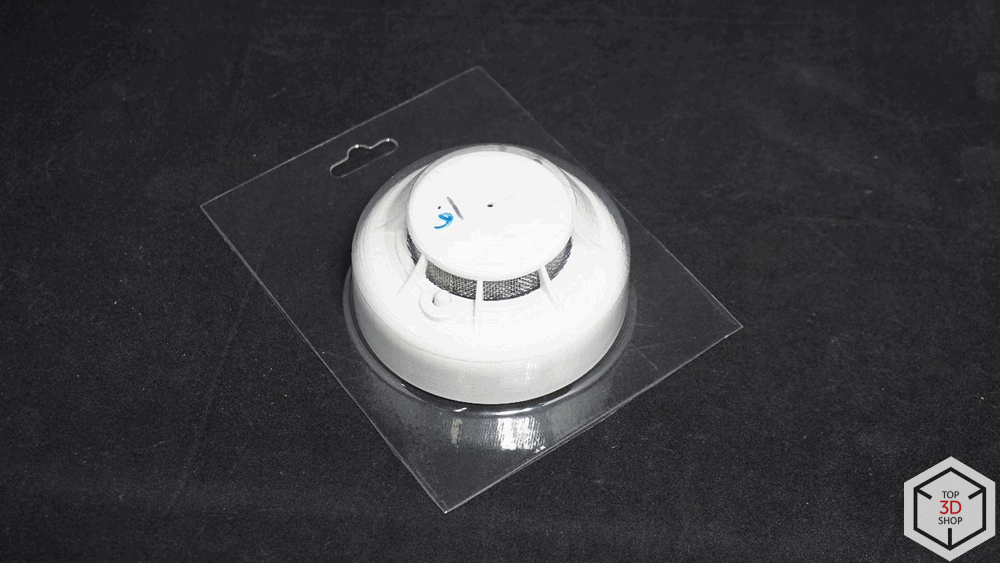

Кроме отливки материала, прозрачный пластик хорошо подходит для создания упаковочных блистеров для готовых устройств. В качестве примера мы сделали блистер для пожарного датчика.

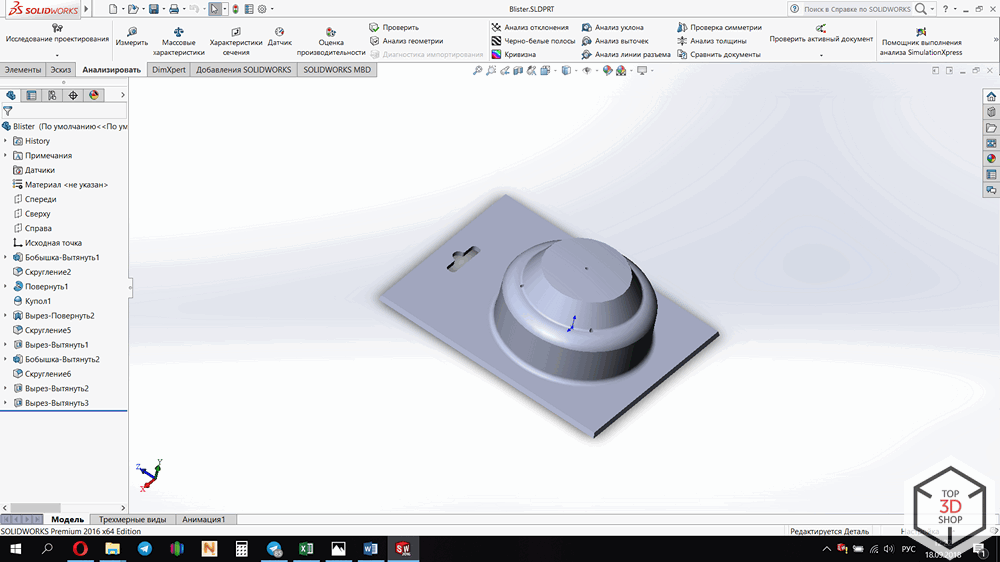

В первую очередь была смоделирована и напечатана модель для формовки.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 22

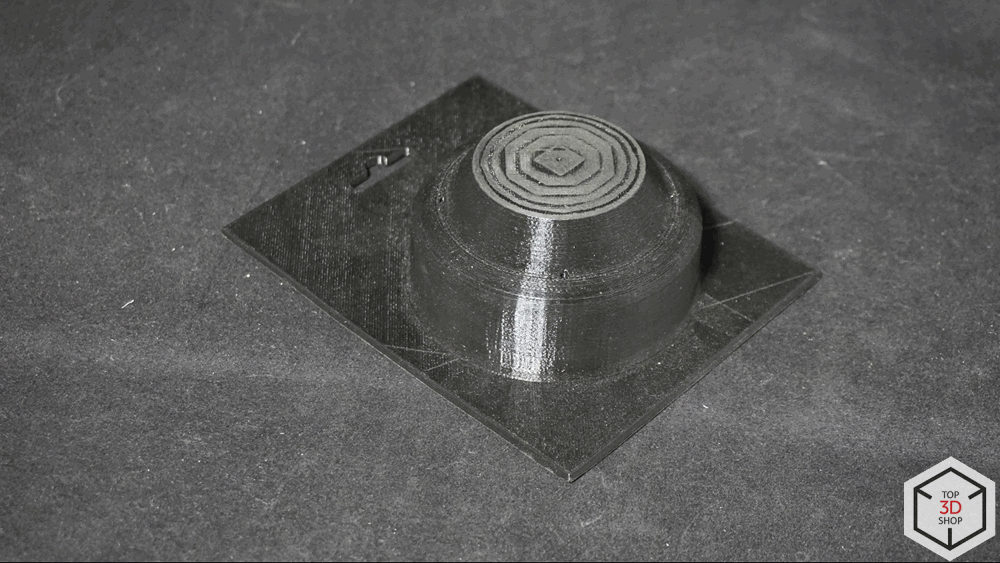

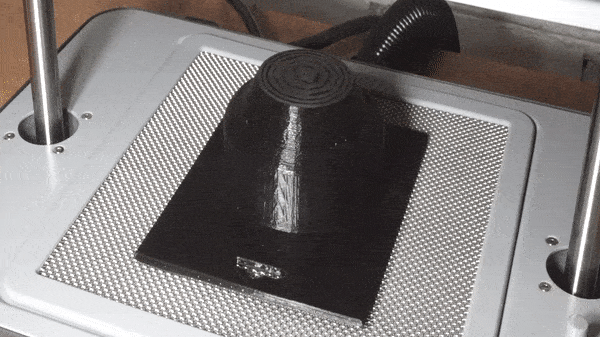

Модель мы распечатали на 3D-принтере, отформовали по ней блистер и вырезали его.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 23

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 24

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 25

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 26

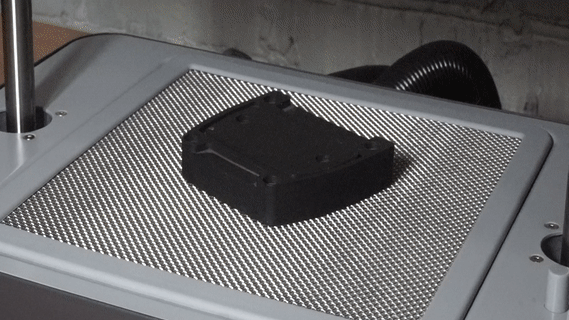

Крепёж

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 27

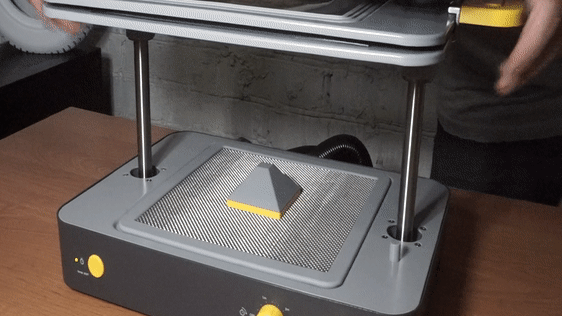

Пирамидка для “голограммы”

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 28

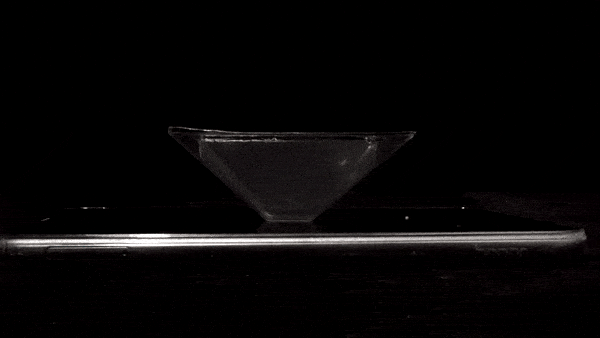

Демонстрация принципа работы пирамидки. Тут плохо видно, но штука интересная.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 29

Вы просто кладете пирамидку на экран смартфона, на котором запускаете специальные видео с YouTube, и наслаждаетесь иллюзией объемного изображения, которую дает отражающаяся от ее граней картинка.

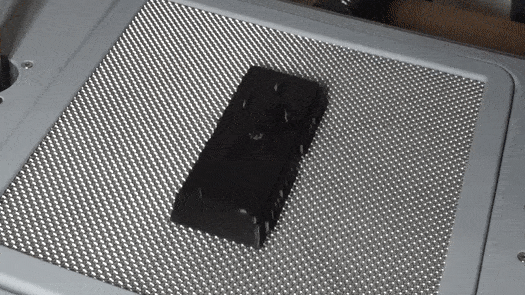

Хан Соло

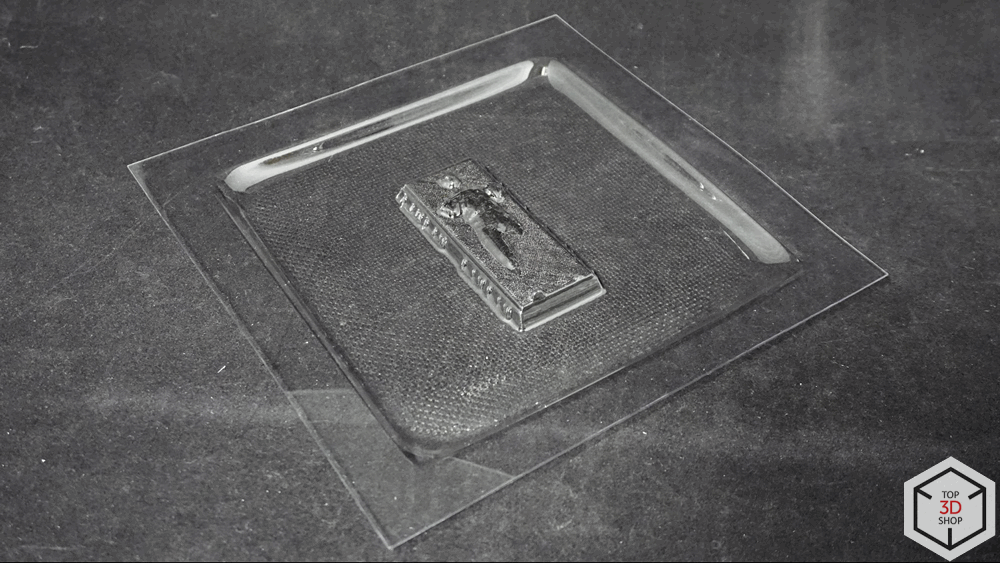

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 30

Получившуюся формочку можно использовать как защитный блистер для оригинальной детали, либо как форму для льда.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 31

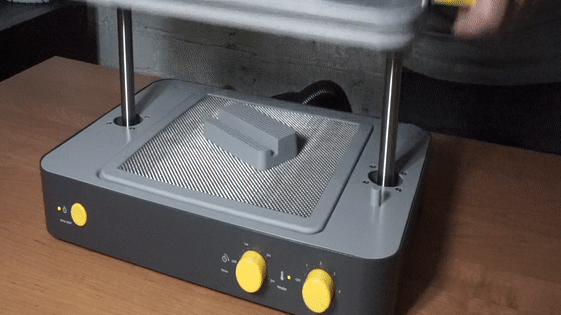

Подставка для телефона

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 32

Мы отформовали комплектную подставку-образец и залили пластиком.

Обзор вакуумного формовщика Mayku FormBox: пусть детали размножаются - 33

Итог

Как мы увидели из тестов, со своими задачами Mayku FormBox справляется быстро и качественно. Он занимает мало места, легок в транспортировке и установке, а пользоваться им может даже ребенок.

Такой аппарат пригодится в первую очередь 3D-печатникам, для тиражирования принтов, но не только: при наличии фантазии, применений получаемым с его помощью формам можно найти бесконечное множество.

FormBox будет полезен и в небольшой мастерской, и в школьном классе, и на малом производстве или в упаковочном цехе, и в прибежище художника или скульптора.

Купить Mayku FormBox и расходники к нему можно в Top 3D Shop — наши менеджеры с удовольствием дадут консультацию и оперативно оформят заказ.
