Мы живем в свободной стране. Любой может приобрести «игрушку», за которую в США светит штраф $112,000 (джаммеры так же признаны вне закона в Англии, Странах Евросоюза, Австралии, Канаде, Индии, Сингапуре и пр)

Пока есть возможность («пока лопух не догадался»), я взял на обзор одну из популярных гражданских глушилок.
Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 1
Обзор 5-канальной глушилки ГРН40-А5

В 2012 году обсуждался вопрос широкого использования GSM-глушилок в общественных местах.
В 2014 российские разработчики представили свой аппарат для ЕГЭ.
В 2014 журнал «Хакер» признал глушилки (jammer) полезным гаджетом.
В феврале 2015 года африканский злоумышленник протащил глушилку в парламент.

Что интересно, началась веселуха и на глушилки появляются антиглушилки (и обнаружители глушилок), а на них в свою очередь появляются глушилки антиглушилок и тд.

ТТХ

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 2Общая выходная мощность: 12 Вт
Размер прибора: 21*17*6 мм
Вес устройства: 2 кг
Питание: АС:110/220V — DC:5V, 12A
Потребляемая мощность устройства: 30 Вт
Подавляемые системы:
CDMA-800, GSM-900 и GSM-1800, PHS-1900, 3G, 4G, LTE, WIMAX
Рабочие температуры -40℃ to +55℃
Расстояние эффективного подавления регулируемое, от 1 до 80 м (в зависимости от близости базовой станции и прочих условий)

Вот так видят глушилки наши родители:

Актуальность
Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 3
Поисковый запрос «глушилка» в google.com/trends и wordstat.yandex.ru

Правовая сторона вопроса
Использования технических средств подавления сигналов мобильных телефонов и других средств радиосвязи относится к сфере регулируемой государством. Для легального использования блокираторов сотовых телефонов данные устройства должны быть сертифицированы для использования на территории Российской Федерации и должным образом зарегистрированы. За сертификацию устройств отвечает его производитель или продавец (импортер). Регистрацию подобной аппаратуры осуществляет владелец, при этом на каждое используемое устройство должно быть получено отдельное свидетельство с указанием идентификационных данных этого устройства.

Нормативной базой в данном вопросе выступают федеральный закон «О связи» N 126-ФЗ от 07.07.2003 и постановление правительства Российской Федерации N 539 от 12 октября 2004 г. «О порядке регистрации радиоэлектронных средств и высокочастотных устройств». Также некоторый интерес может представлять решение ГКРЧ № 05-10-03-001 «О выделении полосы радиочастот 0,1-1000 МГц для генераторов радиошума, используемых в качестве средств защиты информации», однако обратите внимание, что данное постановление относится только в средствам подавления радиосвязи работающим в диапазоне до 1 ГГц.

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 4
Квадрокоптер, которым я искал снайпера. Хотя частота 2.4 ГГц не является рабочей для данной сборки джаммера, все равно, на подлете к прибору, квадрокоптер перестает откликаться на сигналы пульта.

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 5
Внутри. Платы плотно примыкают к толстому корпусу радиатору, что позволяет охлаждаться без шумного вентилятора. Для каждого диапазона — своя антенна и своя плата. Состав: генератор, управляемый напряжением (ГУН), усилитель, генератор шума, модулятор

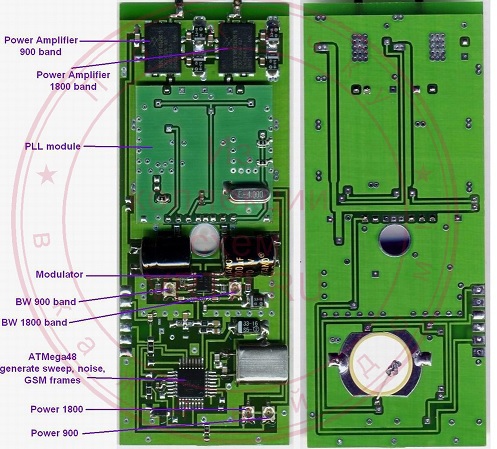

описание элементов аналогичной глушилки

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 6
JA-918 portable. Портативный подавитель GSM c синтезатором частоты и формированием GSM кадров
подробное описание тут

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 7
Задняя панель. Здесь можно подкрутить частоты для каждой антенны. Американские коллеги даже пост написали, как разобрать бюджетную китайскую глушилку и перенастроить ее на американские частоты. В нашем случае нужно отвинтить специальную крышечку на задней панели

Есть возможность настраивать мощность для каждого диапазона глушения

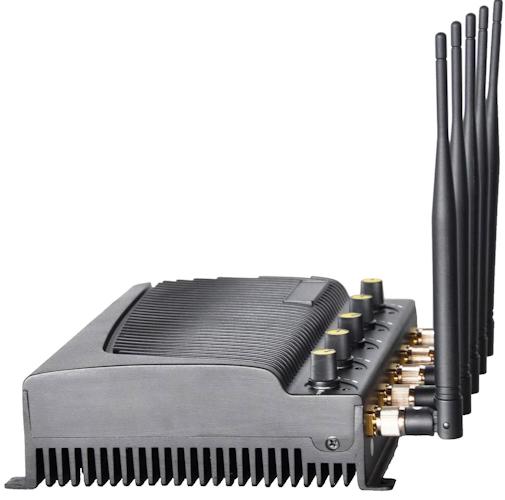

DIY
Глушилка — не такая уж сложная вещь и ее можно собрать самому, в сети есть множество схем и руководств.

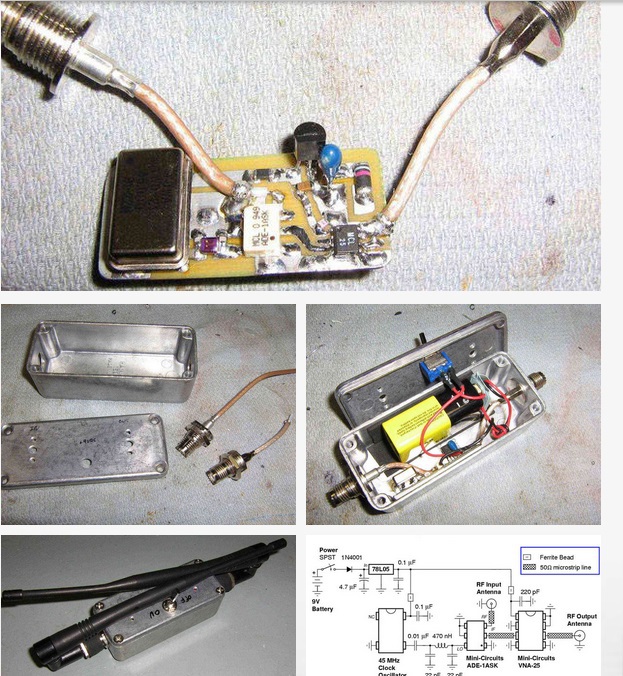

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 9
Англоязычный пост про то как сделать GSM глушилку самому

Wi-Fi jammer. Подробная видеоинструкция по изготовлению глушилки. Дополнительные материалы здесь.

Военные и антитеррористические джаммеры

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 10
Глушилки используются спецслужбами при штурме зданий, а так же для предотвращения срабатывания дистанционных взрывных устройств

еще фото и видео

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 11


Русский джаммер

Берлинские хакеры

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 13

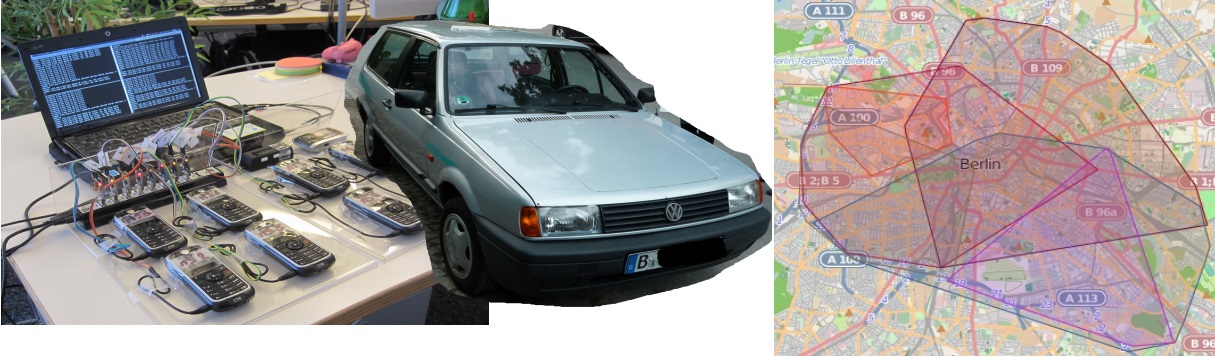

С помощью бюджетной тачки и нескольких бюджетных трубок немцы за DoSили Берлин


Из дешевого мобильника сделали джаммер и глушат им другие сотовые
(а еще пэйджинговая атака, перехват смсок, похищение идентификационных данных, подробнее в статье)
Публикация Hacked Feature Phone Can Block Other People’s Calls в the MIT Technology Review
Видеозапись презентации

Частоты и стандарты

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 14

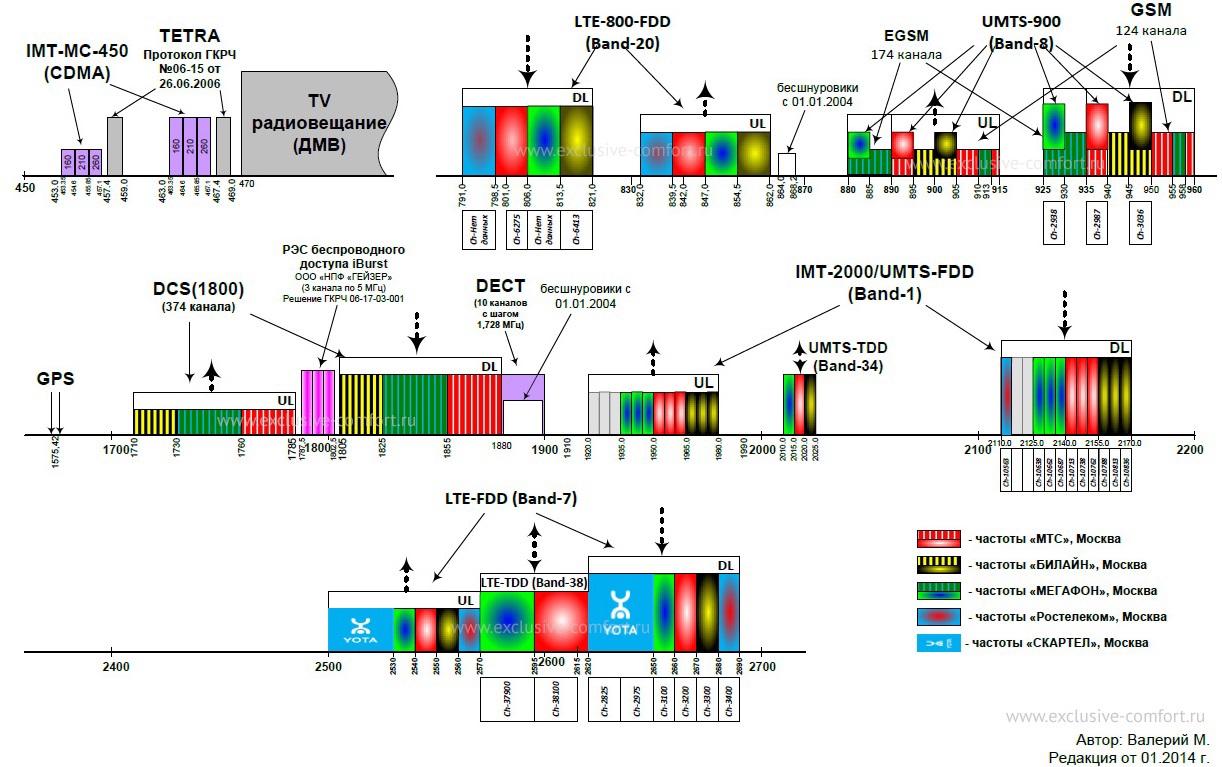

частоты различных стандартов связи российских операторов

Полосы заглушки

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 15

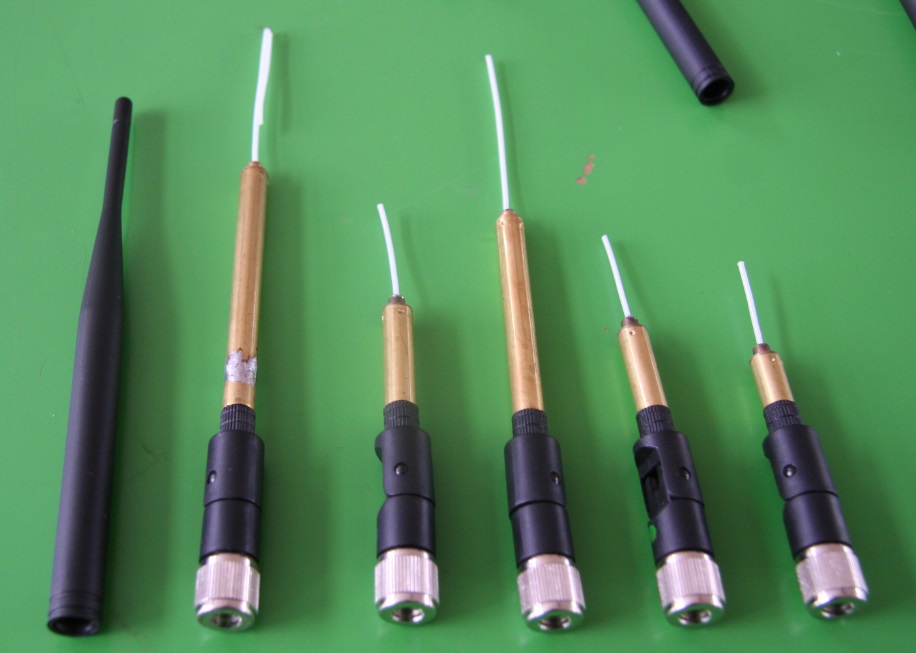

чехол и антенны в разобранном состоянии

бывает и больше антенн

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 16

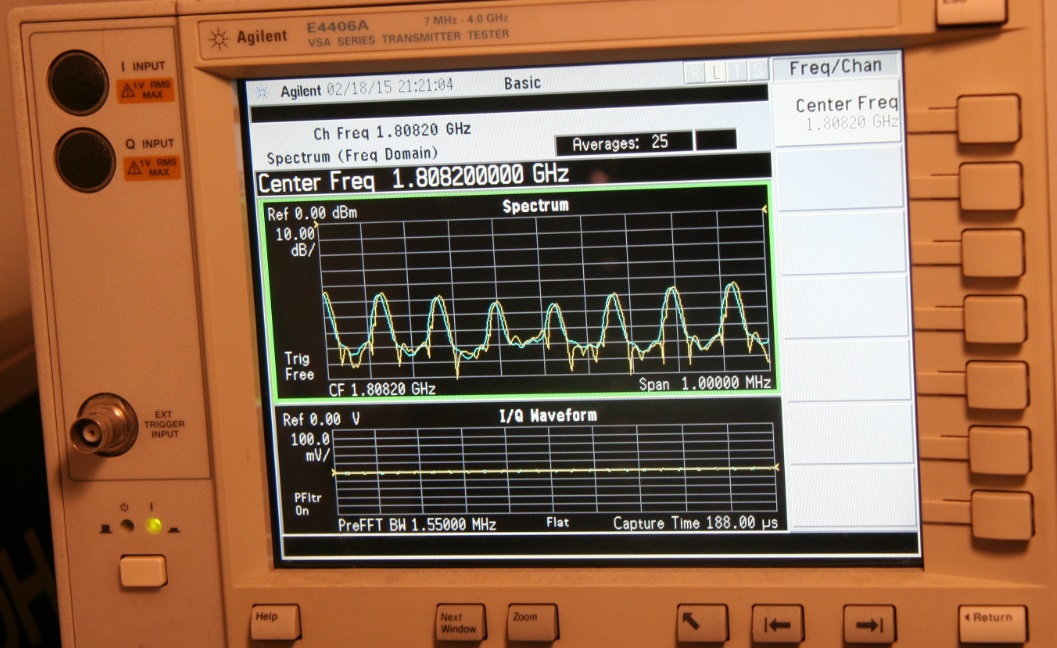

проверяем эфир на хакспейсовском спектроанализаторе

проверяем все 5 антенн от и до

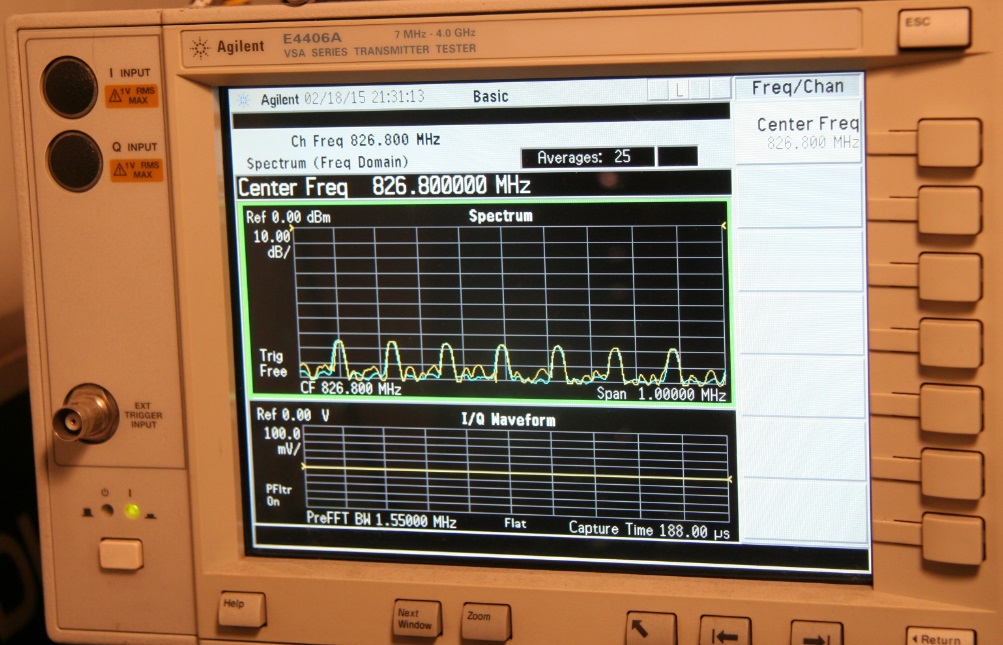

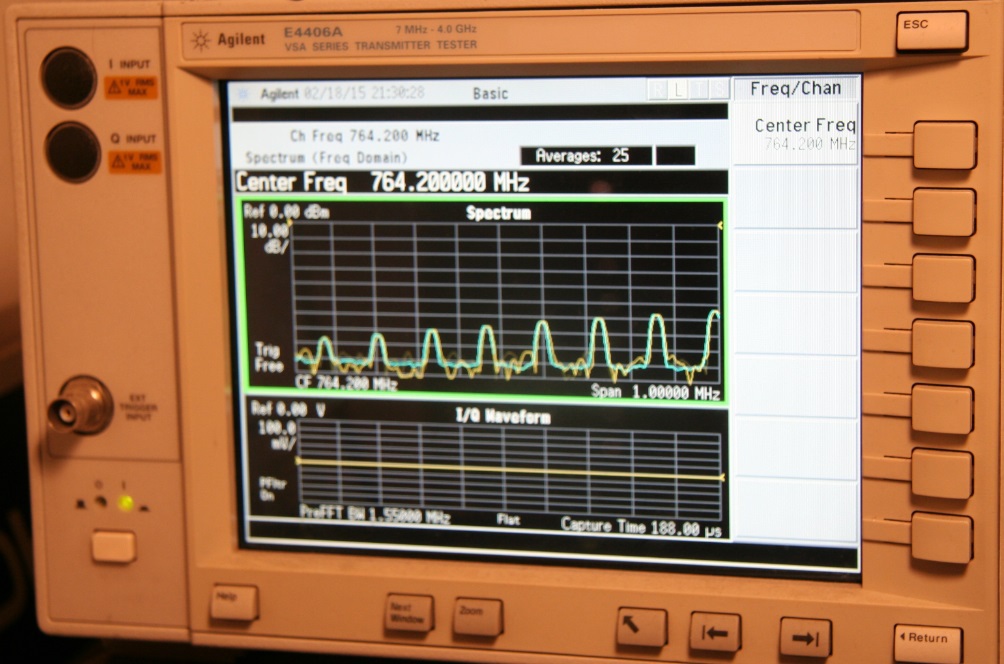

Первая антенна

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 18
от

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 19
до

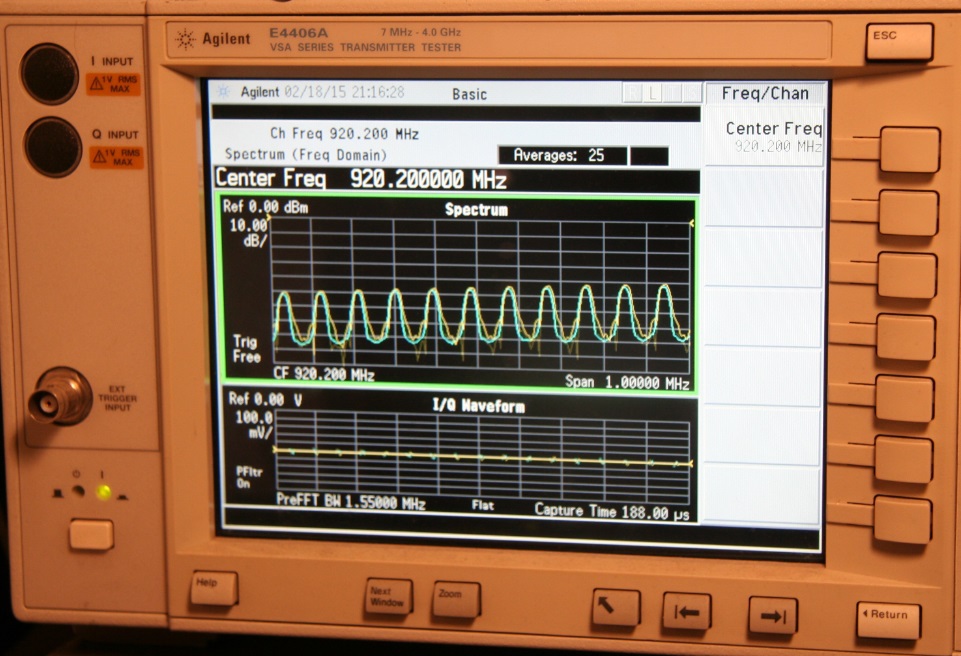

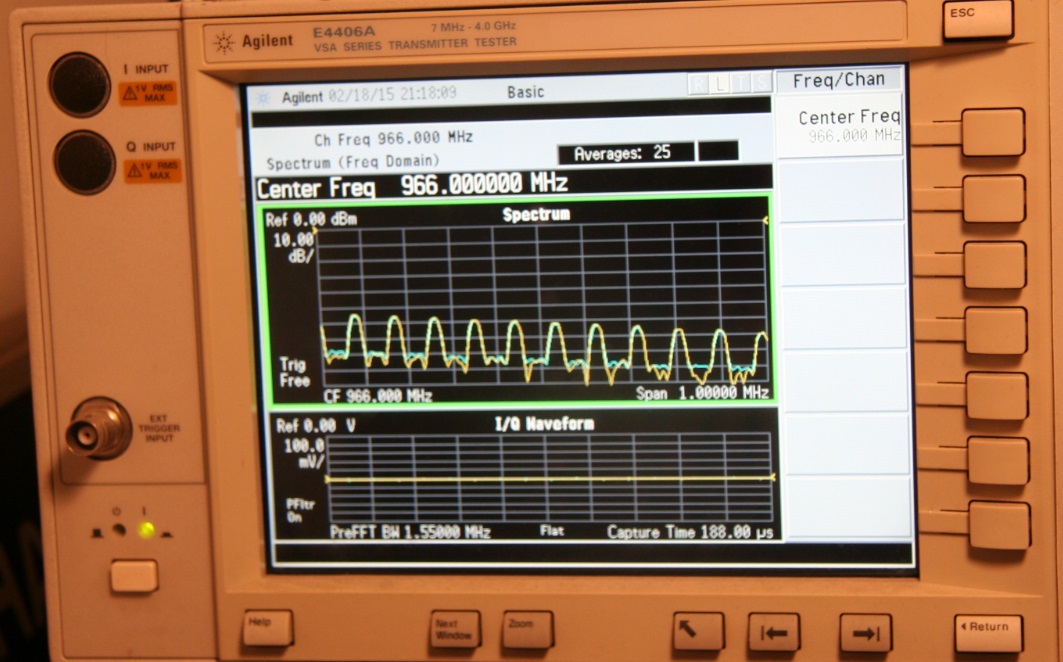

Вторая антенна

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 20
от

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 21
до

Третья антенна

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 22
В эфире что-то творится, но скоро мы это затмим

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 23

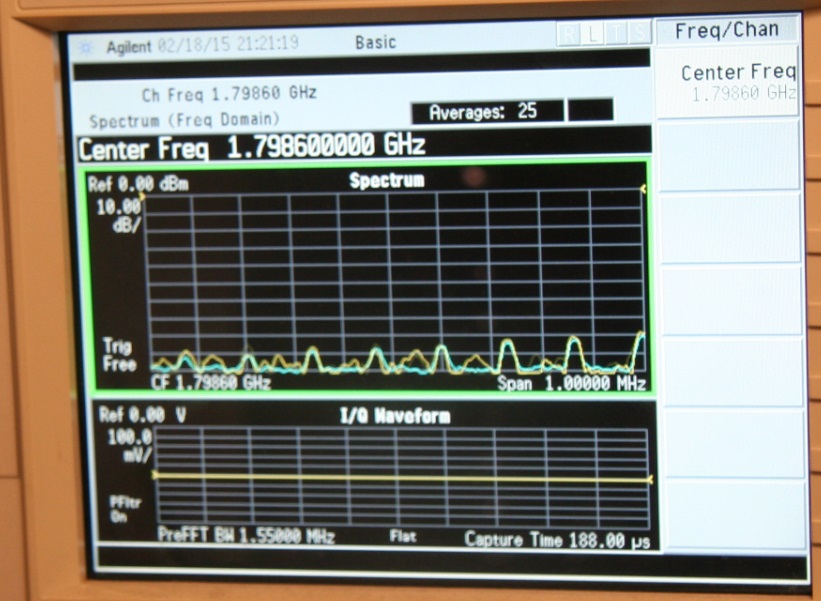

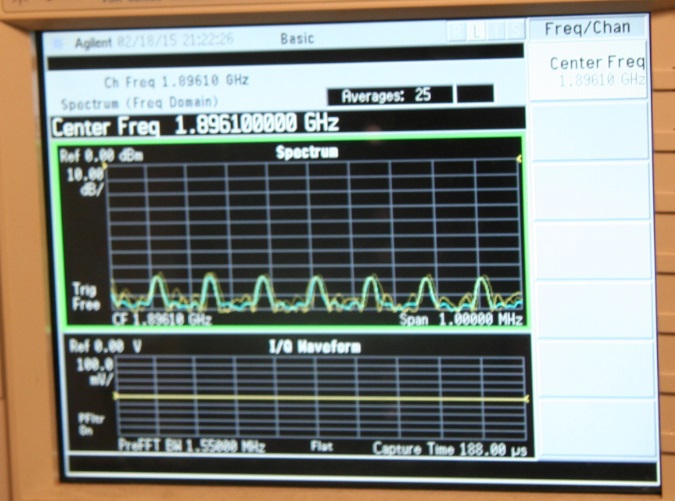

Наша работа

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 24
от

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 25
до

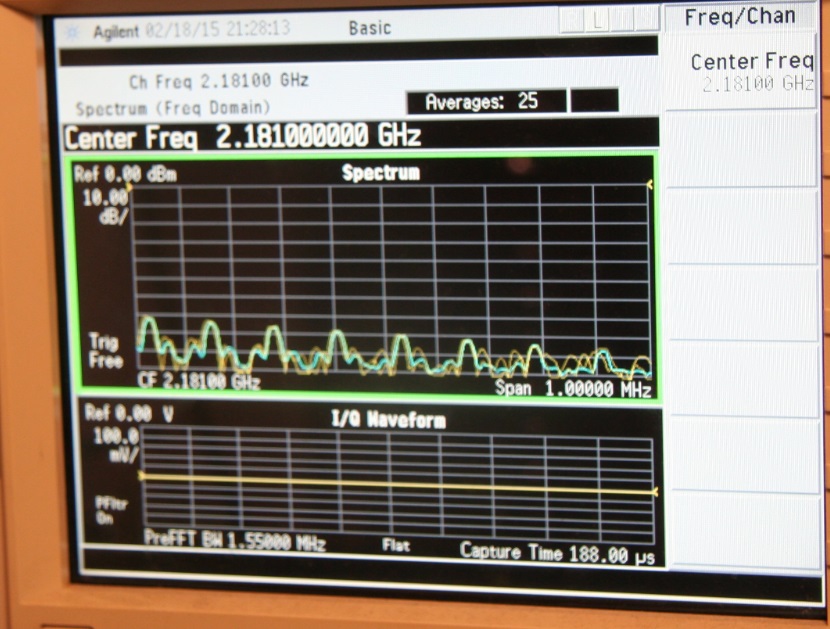

Четвертая антенна

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 26
от

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 27
до

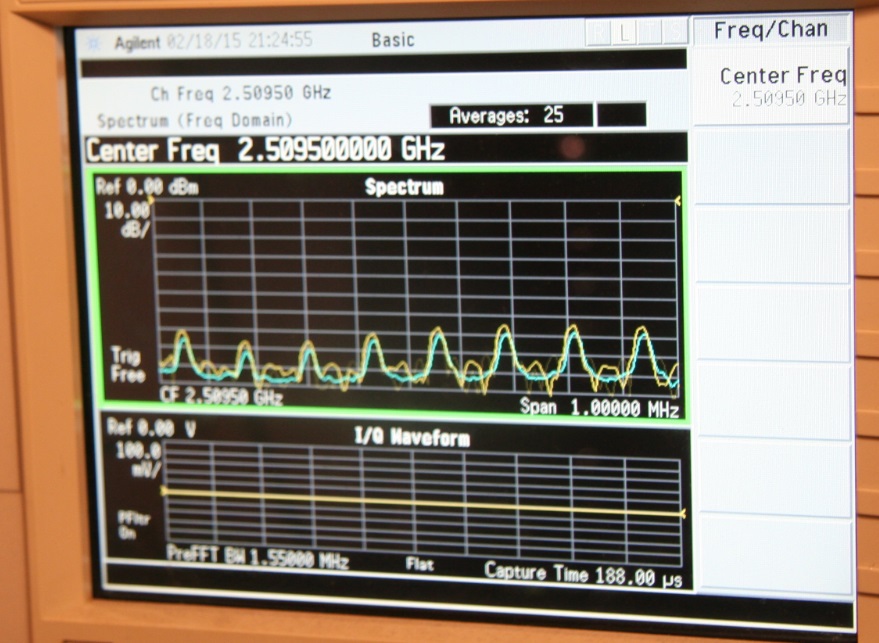

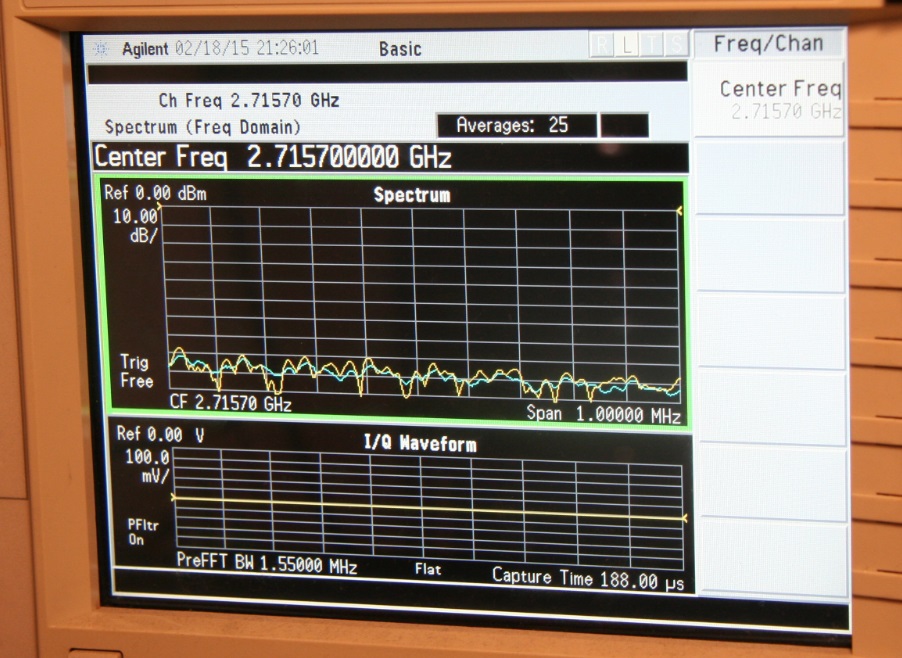

Пятая антенна

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 28
от

Jammer: глушим GSM, 3G, 4G, WiMAX, Yota - 29
до

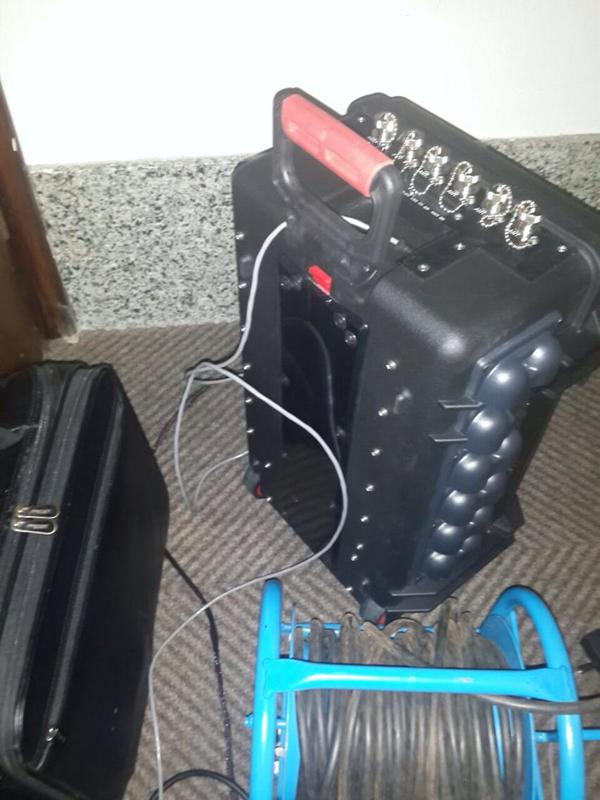

вот такую глушилку притащил африканский злоумышленник в парламент в Африке

Выражаю благодарность магазину jammer.su за предоставленное оборудование

P.S. Если у кого есть интересные задумки или вопросы можете прийти в хакспейс и потестить прибор сами.
