Keccak, новый стандарт хеширования данных

в 18:43, , рубрики: Keccak, SHA-3, Алгоритмы, информационная безопасность, криптография, метки: ,

Keccak, новый стандарт хеширования данныхДоброго времени суток, уважаемые читатели.
Многие из вас наверняка знают о том, что на протяжении нескольких лет NIST проводил конкурс среди хеш-функций с целью принятия нового стандарта SHA-3. И в этом году награда нашла своего героя. Новый стандарт был благополучно принят.
Ну а раз стандарт уже принят, самое время посмотреть что же он из себя представляет.
И тихим, субботним вечером, я обложившись мануалами открыв в браузере google.com начал свое небольшое исследование.

Прелюдия

В качестве нового стандарта была выбрана хеш-функция Keccak с переменной длиной выхода 224,256,384 и 512 бит. В основе Keccak лежит конструкция под названием Sponge(губка, та самая с верхней картинки).
Данную конструкцию можно представить следующим образом:
Keccak, новый стандарт хеширования данных
Как видно из рисунка схема состоит из двух этапов:

  • Absorbing(впитывание). Исходное сообщение M подвергается многораундовым перестановкам f.
  • Squeezing(отжатие). Вывод получившегося в результате перестановок значения Z.

Внимательный читатель наверняка заметил на рисунке буквы r и с. Не будем раньше времени раскрывать интригу, скажем только что варьируя значение этих переменных мы получим абсолютно разные хеш-функции. Так для SHA-512, в качестве этих значений нужно выбрать r=576, c=1024.

А поподробнее?

Итак, как я уже сказал выше, алгоритм Keccak основан на конструкции Sponge. Это означает, что для получения хеша Нам нужно проделать следующие незамысловатые действия:

  • Взять исходное сообщение M и дополнить его до длины кратной r. Правила дополнения пленяют своей простотой. В виде формулы их можно изобразить следующим образом: M=M||0x01||0x00||..||0x00||0x80. Или говоря по-русски, к сообщению дописывается единичный байт, необходимое количество нулей и весь этот ансамбль завершает байт со значением 0x80.
  • Затем для каждого блока Mi длиной r бит выполняем:
  • Сложение по модулю 2 с первыми r-битами набора начальных состояний S. Перед началом работы функции все элементы S будут равны нулю.
  • N раз применяем к полученным в результате данным функцию f. Набором начальных состояний S для блока Mi+1 будет результат последнего раунда блока Mi.
  • После того как все блоки Mi закончатся взять итоговый результат и вернуть его в качестве хеш-значения.

Все равно ничего не понятно!

Ну а теперь вся подноготная алгоритма с блекждеком и шлюхами кодом и пояснениями.
Но сперва сорвем таки покровы с тайны и расскажем для чего нужны параметры r и c.
Для этого нужно сказать, что хеш-функция Keccak реализована таким образом, что функцию перестановки f, применяемую для каждого блока Mi, пользователь может выбирать самостоятельно из набора предопределенных функции b={f-25, f-50, f-100, f-200, f-400, f-800, f-1600}.
Для того чтобы в вашей реализации использовалась, скажем, функция f-800, необходимо выбрать такие r и c, чтобы выполнялось равенство r+c=800.
Кроме того, изменяя значения r и c, вы тем самым изменяете количество раундов вашей хеш-функции. Т.к. количество оных вычисляется по формуле n=12+2l, где 2l=(b/25). Так для b=1600, Количество раундов равно 24.
Однако хотя пользователь в праве выбирать для своей реализации любую из предложенных авторами функций, следует отметить что в качестве стандарта SHA-3 принята только функция Keccak-1600 и авторы всячески рекомендуют пользоваться только ею. Так в качестве основных значений для хешей разной длины авторы выбрали следующие параметры:

SHA-224: r=1156, c=448 (вернуть первые 28 байт результат)
SHA-256: r=1088, c=512 (вернуть первые 32 байт результат)
SHA-384: r=832, c=768 (вернуть первые 48 байт результат)
SHA-512: r=576, c=1024 (вернуть первые 64 байт результат)

А код-то где?

И после всех этих разъяснений можно уже перейти непосредственно к псевдокоду алгоритма.
Этап absorbing можно представить в виде следующей функции:

Keccak-f[b](A)
{
  forall i in 0…nr-1
    A = Round[b](A, RC[i])
  return A
}

Здесь b это значение выбранной функции(по умолчанию 1600). А функция Round()-псевдослучайная перестановка, применяемая на каждом раунде. Количество раундов nr вычисляется из значений r и c.

Операции выполняемые на каждом раунде представляют из себя следующую функцию:

Round[b](A,RC)
 {
  θ step
  C[x] = A[x,0] xor A[x,1] xor A[x,2] xor A[x,3] xor A[x,4],   forall x in 0…4
  D[x] = C[x-1] xor rot(C[x+1],1),                             forall x in 0…4
  A[x,y] = A[x,y] xor D[x],                          forall (x,y) in (0…4,0…4)

  ρ and π steps
  B[y,2*x+3*y] = rot(A[x,y], r[x,y]),                forall (x,y) in (0…4,0…4)

  χ step
  A[x,y] = B[x,y] xor ((not B[x+1,y]) and B[x+2,y]), forall (x,y) in (0…4,0…4)

  ι step
  A[0,0] = A[0,0] xor RC

  return A
}

Она состоит из 4 шагов на каждом из которых над входящими данными производится ряд логических операций.
Здесь функция rot(X,n) обозначает циклический сдвиг элемента X на n позиций.
Массив r[] представляет собой предопределенный набор значений, в котором указывается на сколько необходимо сдвигать байты на каждом раунде. Значение всех элементов данного массива продемонстированы на таблице ниже:
Keccak, новый стандарт хеширования данных

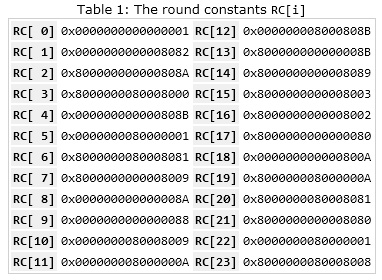

Массив RC это набор констант, которые тоже являются предопределенными:
Keccak, новый стандарт хеширования данных

Сама же функция Keccak представляет из себя следующее:

Keccak[r,c](M) {
  Initialization and padding
  S[x,y] = 0,                               forall (x,y) in (0…4,0…4)
  P = M || 0x01 || 0x00 || … || 0x00
  P = P xor (0x00 || … || 0x00 || 0x80)

  //Absorbing phase
  forall block Pi in P
    S[x,y] = S[x,y] xor Pi[x+5*y],          forall (x,y) such that x+5*y < r/w
    S = Keccak-f[r+c](S)

  //Squeezing phase
  Z = empty string
  while output is requested
    Z = Z || S[x,y],                        forall (x,y) such that x+5*y < r/w
    S = Keccak-f[r+c](S)

  return Z
}

На этапе Absorbig производится вычисление хеш значения.
А на этапе Squeezing вывод результатов до тех пор пока не будет достигнута требуемая длина хеша.

Под спойлером небольшой класс, написанный на C#, реализующий все эти действия



public class Keccack
    {

        //константы рандов, всего их 24
        //применяются на шаге ι
        private ulong[] RC ={0x0000000000000001,
        0x0000000000008082,
        0x800000000000808A,
        0x8000000080008000,
        0x000000000000808B,
        0x0000000080000001,
        0x8000000080008081,
        0x8000000000008009,
        0x000000000000008A,
        0x0000000000000088,
        0x0000000080008009,
        0x000000008000000A,
        0x000000008000808B,
        0x800000000000008B,
        0x8000000000008089,
        0x8000000000008003,
        0x8000000000008002,
        0x8000000000000080,
        0x000000000000800A,
        0x800000008000000A,
        0x8000000080008081,
        0x8000000000008080,
        0x0000000080000001,
        0x8000000080008008};
        //матрица смещений, применяется при каждом раунде на шаге θ
        private int[,] r = {{0,    36,     3,    41,    18}    ,
                          {1,    44,    10,    45,     2}    ,
                          {62,    6,    43,    15,    61}    ,
                          {28,   55,    25,    21,    56}    ,
                          {27,   20,    39,     8,    14}    };
        private int w, l, n;
        //в конструкторе устанавливаем параметры функции b=1600
        public Keccack(int b)
        {
            w = b / 25;
            l = (Convert.ToInt32(Math.Log(w, 2)));
            n = 12 + 2 * l;
        }
        //циклический сдвиг переменной x на n бит
        private ulong rot(ulong x, int n)
        {
            n = n % w;
            return (((x << n) | (x >> (w - n))));
        }

        private ulong[,] roundB(ulong[,] A, ulong RC)
        {
            ulong[] C = new ulong[5];
            ulong[] D = new ulong[5];
            ulong[,] B = new ulong[5, 5];
            //шаг θ
            for (int i = 0; i < 5; i++)
                C[i] = A[i, 0] ^ A[i, 1] ^ A[i, 2] ^ A[i, 3] ^ A[i, 4];
            for (int i = 0; i < 5; i++)
                D[i] = C[(i + 4) % 5] ^ rot(C[(i + 1) % 5], 1);
            for (int i = 0; i < 5; i++)
                for (int j = 0; j < 5; j++)
                    A[i, j] = A[i, j] ^ D[i];
            //шаги ρ и π
            for (int i = 0; i < 5; i++)
                for (int j = 0; j < 5; j++)
                    B[j, (2 * i + 3 * j) % 5] = rot(A[i, j], r[i, j]);
            //шаг χ
            for (int i = 0; i < 5; i++)
                for (int j = 0; j < 5; j++)
                    A[i, j] = B[i, j] ^ ((~B[(i + 1) % 5, j]) & B[(i + 2) % 5, j]);
            //шаг ι
            A[0, 0] = A[0, 0] ^ RC;
            return A;
        }

        private ulong[,] Keccackf(ulong[,] A)
        {
            for (int i = 0; i < n; i++)
                A = roundB(A, RC[i]);
            return A;
        }
        //функция дополняет 16-чную строку до размер r-байт и преобразует ее в матрицу 64-битных слов
        private ulong[][] padding(string M, int r)
        {
            int size = 0;
            //дополняем сообщение до длины кратной r
            M = M + "01";
            do
            {
                M = M + "00";
            } while (((M.Length / 2) * 8 % r) != ((r - 8)));
            M = M + "80";
            //получаем из скольки блоков длиной b-бит состоит сообщение
            size = (((M.Length / 2) * 8) / r);
            //инициальзируем массив массивов 64-битных слов
            ulong[][] arrayM = new ulong[size][];
            arrayM[0] = new ulong[1600 / w];
            string temp = "";
            int count = 0;
            int j = 0;
            int i = 0;
            //конвертируем строковое представление в массив 64-битных слов
            foreach (char ch in M)
            {
                if (j > (r/w-1))
                {
                    j = 0;
                    i++;
                    arrayM[i] = new ulong[1600 / w];
                }
                count++;
                if ((count * 4 % w) == 0)
                {
                    arrayM[i][j] = Convert.ToUInt64(M.Substring((count - w / 4), w / 4), 16);
                    temp = ToReverseHexString(arrayM[i][j]);
                    arrayM[i][j] = Convert.ToUInt64(temp, 16);
                    j++;
                }

            }
            return arrayM;

        }
        private string ToReverseHexString(ulong S)
        {
            string temp = BitConverter.ToString(BitConverter.GetBytes(S).ToArray()).Replace("-", "");
            return temp;
        }
        private string ToHexString(ulong S)
        {
            string temp = BitConverter.ToString(BitConverter.GetBytes(S).Reverse().ToArray()).Replace("-", "");
            return temp;
        }
        //
        public string GetHash(string M, int r, int c, int d)
        {
            //Забиваем начальное значение матрицы S=0
            ulong[,] S = new ulong[5, 5];
            for (int i = 0; i < 5; i++)
                for (int j = 0; j < 5; j++)
                    S[i, j] = 0;
            ulong[][] P = padding(M, r);
            //Сообщение P представляет собой массив элементов Pi,
            //каждый из которых в свою очередь является массивом 64-битных элементов
            foreach (ulong[] Pi in P)
            {
                for (int i = 0; i < 5; i++)
                    for (int j = 0; j < 5; j++)
                        if((i + j * 5)<(r/w))
                            S[i, j] = S[i, j] ^ Pi[i + j * 5];
                Keccackf(S);
            }
            string Z = "";
            //добавляем к возвращаемой строке значения, пока не достигнем нужной длины
            do
            {
                for (int i = 0; i < 5; i++)
                    for (int j = 0; j < 5; j++)
                        if ((5*i + j) < (r / w))
                            Z = Z + ToReverseHexString(S[j, i]);
                Keccackf(S);
            } while (Z.Length < d*2);
            return Z.Substring(0, d * 2);
        }
    }

Скачать исходники вы можете отсюда.

P.S. все материалы и иллюстрации для этой статьи были найдены на официальном сайте хеш-функции Keccak.
