Помехоустойчивое кодирование с ипользованием различных кодов

в 9:49, , рубрики: Алгоритмы, Восстановление данных, коды, помехоустойчивое кодирование, метки: ,

Это продолженеие статьи о помехоустойчивом кодировании, которая очень долго лежала в черновиках. В прошлой части нет ничего интересного с практической точки зрения — лишь общие сведения о том, зачем это нужно, где применяется и т.п. В данной части будут рассматриваться некоторые (самые простые) коды для обнаружения и/или исправления ошибок. Итак, поехали.

Попытался все описать как можно легче для человека, который никогда не занимался кодированием информации, и без каких-либо особых математических формул.

Когда мы передаем сообщение от источника к приемнику, при передаче данных может произойти ошибка (помехи, неисправность оборудования и пр.). Чтобы обнаружить и исправить ошибку, применяют помехоустойчивое кодирование, т.е. кодируют сообщение таким образом, чтобы принимающая сторона знала, произошла ошибка или нет, и при могла исправить ошибки в случае их возникновения.

По сути, кодирование — это добавление к исходной информации дополнительной, проверочной, информации. Для кодирования на передающей стороне используются кодер, а на принимающей стороне — используют декодер для получения исходного сообщения.
Избыточность кода — это количество проверочной информации в сообщении. Рассчитывается она по формуле:

k/(i+k), где
k — количество проверочных бит,
i — количество информационных бит.

Например, мы передаем 3 бита и к ним добавляем 1 проверочный бит — избыточность составит 1/(3+1) = 1/4 (25%).

Код с проверкой на четность

Проверка четности – очень простой метод для обнаружения ошибок в передаваемом пакете данных. С помощью данного кода мы не можем восстановить данные, но можем обнаружить только лишь одиночную ошибку.

В каждом пакет данных есть один бит четности, или, так называемый, паритетный бит. Этот бит устанавливается во время записи (или отправки) данных, и затем рассчитывается и сравнивается во время чтения (получения) данных. Он равен сумме по модулю 2 всех бит данных в пакете. То есть число единиц в пакете всегда будет четно . Изменение этого бита (например с 0 на 1) сообщает о возникшей ошибке.
Ниже показана структурная схемы кодера для данного кода
Помехоустойчивое кодирование с ипользованием различных кодов
и и декодера
Помехоустойчивое кодирование с ипользованием различных кодов

Пример:

Начальные данные: 1111
Данные после кодирования: 11110 ( 1 + 1 + 1 + 1 = 0 (mod 2) )
Принятые данные: 10110 (изменился второй бит)
Как мы видим, количество единиц в принятом пакете нечетно, следовательно, при передаче произошла ошибка.

Как говорилось ранее, этот метод служит только для определения одиночной ошибки. В случае изменения состояния двух битов, возможна ситуация, когда вычисление контрольного бита совпадет с записанным. В этом случае система не определит ошибку, а это не есть хорошо. К примеру:

Начальные данные: 1111
Данные после кодирования: 11110 ( 1 + 1 + 1 + 1 = 0 (mod 2) )
Принятые данные: 10010 (изменились 2 и 3 биты)
В принятых данных число единиц четно, и, следовательно, декодер не обнаружит ошибку.

Так как около 90% всех нерегулярных ошибок происходит именно с одиночным разрядом, проверки четности бывает достаточно для большинства ситуаций.

Код Хэмминга

Как говорилось в предыдущей части, очень много для помехоустойчивого кодирования сделал Ричард Хэмминг. В частности, он разработал код, который обеспечивает обнаружение и исправление одиночных ошибок при минимально возможном числе дополнительных проверочных бит. Для каждого числа проверочных символов используется специальная маркировка вида (k, i), где k — количество символов в сообщении, i — количество информационных символов в сообщении. Например, существуют коды (7, 4), (15, 11), (31, 26). Каждый проверочный символ в коде Хэмминга представляет сумму по модулю 2 некоторой подпоследовательности данных. Рассмотрим сразу на примере, когда количество информационных бит i в блоке равно 4 — это код (7,4), количество проверочных символов равно 3. Классически, эти символы располагаются на позициях, равных степеням двойки в порядке возрастания:

первый проверочный бит на 20 = 1;
второй проверочный бит на 21 = 2;
третий проверочный бит на 22 = 4;

но можно и разместить их в конце передаваемого блока данных (но тогда формула для их расчета будет другая).
Теперь рассчитаем эти проверочные символы:

r1 = i1 + i2 + i4
r2 = i1 + i3 + i4
r3 = i2 + i3 + i4

Итак, в закодированном сообщении у нас получится следующее:

r1 r2 i1 r3 i2 i3 i4

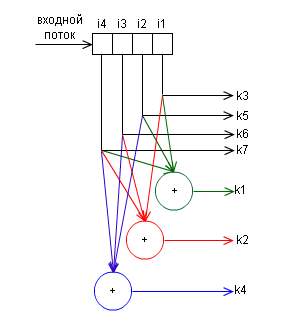

В принципе, работа этого алгоритма разобрана очень детально в статье Код Хэмминга. Пример работы алгоритма, так что особо подробно описывать в этой статье не вижу смысла. Вместо этого приведу структурную схему кодера:
Помехоустойчивое кодирование с ипользованием различных кодов

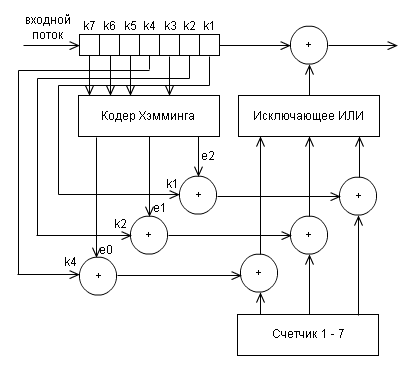

и декодера
Помехоустойчивое кодирование с ипользованием различных кодов
(может быть, довольно запутано, но лучше начертить не получилось)

e0,e1,e2 опрделяются как функции, зависящие от принятых декодером бит k1 — k7:

e0 = k1 + k3 + k5 + k7 mod 2
e1 = k2 + k3 + k6 + k7 mod 2
e2 = k4 + k5 + k6 + k7 mod 2

Набор этих значений e2e1e0 есть двоичная запись позиции, где произошла ошибка при передаче данных. Декодер эти значения вычисляет, и если они все не равны 0 (то есть не получится 000), то исправляет ошибку.

Коды-произведения

В канале связи кроме одиночных ошибок, вызванных шумами, часто встречаются пакетные ошибки, вызванные импульсными помехами, замираниями или выпадениями (при цифровой видеозаписи). При этом пораженными оказываются сотни, а то и тысячи бит информации подряд. Ясно, что ни один помехоустойчивый код не сможет справиться с такой ошибкой. Для возможности борьбы с такими ошибками используются коды-произведения. Принцип действия такого кода изображён на рисунке:
Помехоустойчивое кодирование с ипользованием различных кодов

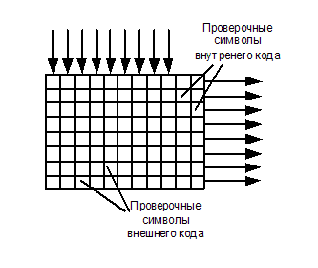

Передаваемая информация кодируется дважды: во внешнем и внутреннем кодерах. Между ними устанавливается буфер, работа которого показана на рисунке:
Помехоустойчивое кодирование с ипользованием различных кодов
Информационные слова проходят через первый помехоустойчивый кодер, называемый внешним, т.к. он и соответствующий ему декодер находятся по краям системы помехоустойчивого кодирования. Здесь к ним добавляются проверочные символы, а они, в свою очередь, заносятся в буфер по столбцам, а выводятся построчно. Этот процесс называется перемешиванием или перемежением.

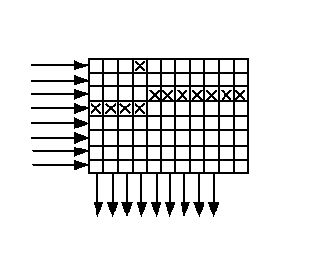

При выводе строк из буфера к ним добавляются проверочные символы внутреннего кода. В таком порядке информация передается по каналу связи или записывается куда-нибудь. Условимся, что и внутренний, и внешний коды – коды Хэмминга, с тремя проверочными символами, то есть и тот, и другой могут исправить по одной ошибке в кодовом слове (количество «кубиков» на рисунке не критично — это просто схема). На приемном конце расположен точно такой же массив памяти (буфер), в который информация заносится построчно, а выводится по столбцам. При возникновении пакетной ошибки (крестики на рисунке в третьей и четвертой строках), она малыми порциями распределяется в кодовых словах внешнего кода и может быть исправлена.
Помехоустойчивое кодирование с ипользованием различных кодов
Назначение внешнего кода понятно – исправление пакетных ошибок. Зачем же нужен внутренний код? На рисунке, кроме пакетной, показана одиночная ошибка (четвертый столбец, верхняя строка). В кодовом слове, расположенном в четвертом столбце — две ошибки, и они не могут быть исправлены, т.к. внешний код рассчитан на исправление одной ошибки. Для выхода из этой ситуации как раз и нужен внутренний код, который исправит эту одиночную ошибку. Принимаемые данные сначала проходят внутренний декодер, где исправляются одиночные ошибки, затем записываются в буфер построчно, выводятся по столбцам и подаются на внешний декодер, где происходит исправление пакетной ошибки.

Использование кодов-произведений многократно увеличивает мощность помехоустойчивого кода при добавлении незначительной избыточности.

P.S.: Плотно занимался этой темой 3 года назад, когда писал дипломный проект, возможно что-то упустил. Все исправления, замечания, пожелания — пожалуйста через личные сообщения
