Пример реализации методов обработки и распознавания изображений на Android

в 8:34, , рубрики: android development, Алгоритмы, бинаризация, обработка изображений, Разработка под android, сегментация изображений

Занимаясь разработкой приложений под ОС Android возникают интересные идеи, которые хочется попробовать, либо есть какой-то набор теоретических знаний и их хочется применить на практике, из совокупности этих факторов и возникла идея описываемого проекта.

Существует много статей о распознавании текста, о компьютерном зрении и об отдельных алгоритмах распознавания. В этой же публикации демонстрируется попытка реализации задачи, связанной с нахождением ключевого слова на изображении текста, что может позволить, например, найти необходимое место для чтения какого-либо текста в DjVu без распознавания самого текста.

Пример реализации представлен в виде Android приложения, а исходным изображением является скриншот текста, с введенным ключевым словом, для решения задачи применяются различные алгоритмы обработки и распознавания изображений.

Задача

Допустим у нас есть изображение какого-то текста, это может быть фотография, сканированное изображение или скриншот, и на этом изображении необходимо отыскать какую-то фразу или слово в максимально короткий срок, чтобы быстро извлечь необходимую часть информации, здесь на помощь нам приходят алгоритмы обработки изображений и распознавания.

Подробно этапы создания Android приложения здесь описаны не будут, как и не будет представлено подробное теоретическое описание алгоритмов. При минимальном тестовом интерфейсе приложения основными целями нижеописанного являются:

  • Ознакомление с некоторыми методами обработки изображений и распознавания образов;
  • Ознакомление с возможностями и сложностью реализации этих методов для Android.

Получение изображения

Для получения исследуемого изображения создаем Activity, в которой будет всего три элемента:

1. EditText — для ввода ключевого слова;
2. TextView — для отображения текста, в котором необходимо найти это слово;
3. Кнопка создания скриншота и перехода на другой экран.

! Весь код носит исключительно демонстративный характер и не является правильной инструкцией к действию.

XML код для 1 и 2 пунктов

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/main_content_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#ddd"
    android:orientation="vertical"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    app:layout_behavior="@string/appbar_scrolling_view_behavior"
    tools:context=".MainActivity"
    tools:showIn="@layout/activity_main">

    <EditText
        android:layout_width="fill_parent"
        android:layout_height="40dp"
        android:singleLine="true"
        android:textColor="#000" />

   <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/main_text"
        android:textColor="#000"
        android:ellipsize="end"/>
</LinearLayout>

Layout с кнопкой, который включает ссылку на вышеприведенный layout

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true"
    tools:context=".MainActivity">

    <android.support.design.widget.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:theme="@style/AppTheme.AppBarOverlay">

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            app:popupTheme="@style/AppTheme.PopupOverlay" />

    </android.support.design.widget.AppBarLayout>

    <include layout="@layout/content_main" />

    <android.support.design.widget.FloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|end"
        android:layout_margin="@dimen/fab_margin"
        android:src="@android:drawable/ic_menu_camera" />

</android.support.design.widget.CoordinatorLayout>

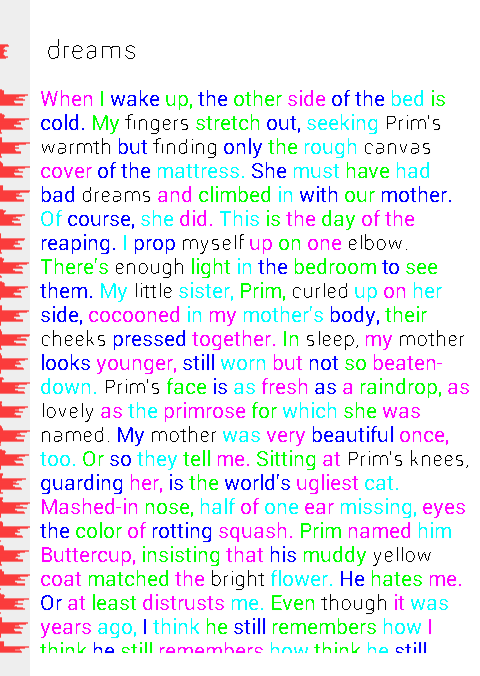

Примерно так это будет выглядеть:

Пример реализации методов обработки и распознавания изображений на Android - 1

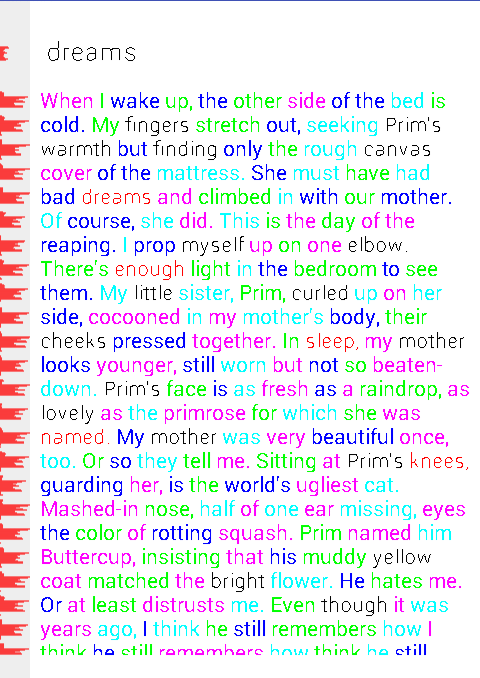

Для поиска, например, введем слово «dreams»:

Пример реализации методов обработки и распознавания изображений на Android - 2

Таким образом мы получаем одиночное ключевое слово, после которого ниже следует текст. Стоит обратить внимание на то, что ключевое слово и сам текст имеют разный размер шрифта (для усложнения задачи, скажем так).

Нажимаем на кнопку и получаем скриншот области с ключевым словом и текстом.

Метод для получения скриншота, вызываемый по нажатию на кнопку

private void takeScreenshot() {
        //Для уникальности файлов используется текущее время
        Date now = new Date();
        //Форматирование даты/времени по образцу
        android.text.format.DateFormat.format("yyyy-MM-dd_hh:mm:ss", now);

        try {
            //Получение пути для сохранения изображений и подготавливаем файл
            String path = Environment.getExternalStorageDirectory().toString() + "/" + now + ".jpg";
            File imageFile = new File(path);

            //Нахождение части layout'a, в которой находится ключевое слово и текст
            View v1 = findViewById(R.id.main_content_layout);

            //Получение изображения
            v1.setDrawingCacheEnabled(true);
            Bitmap bitmap = Bitmap.createBitmap(v1.getDrawingCache());
            v1.setDrawingCacheEnabled(false);

            //Сохранение изображения в файл
            FileOutputStream outputStream = new FileOutputStream(imageFile);
            int quality = 100;
            bitmap.compress(Bitmap.CompressFormat.PNG, quality, outputStream);
            outputStream.flush();
            outputStream.close();

            //Переход к следующей Activity
            openScreenshotActivity(now);
        } catch (Throwable e) {
            e.printStackTrace();
        }
    }

Полученный скриншот открывается в новой Activity, где в NavigationDrawer собраны функции последовательных действий. В реальном приложении некоторые из операций могут быть объединены в одну для исключения лишних проходов по изображению.

Предварительная обработка полученного изображения

Для начала нужно выполнить перевод полученного цветного изображения в полутоновое.

Перевод изображения из цветного в полутоновое

Для перевода используется схема RGB to YUV.

В нашем случае необходима лишь интенсивность (яркость), а получить её можно по форумуле:

Y = 0.299*R + 0.587*G + 0.114*B, где R,G,B красный, зеленый и синий каналы соответственно.

Для работы с цветами, как ни странно, полезен класс Color и, в частности, его статические методы red, green и blue, в которых реализованы операции с побитовыми сдвигами для выделения нужного цветового канала из интового значения цвета пикселя.

Пример кода, для перевода цветного пикселя в яркость:

//Цикл обхода матрицы цветных пикселей pixels (size = количество пикселей = width*height изображения)
for (int i = 0; i < size; i++) {
            int color = pixels[i];

            //получаем значение красного канала
            int r = Color.red(color);

            //получаем значение зеленого канала
            int g = Color.green(color);

            //получаем значение синего канала
            int b = Color.blue(color);

            //вычисляем полутоновую яркость по формуле перехода RGB to YUV
            double luminance = (0.299 * r + 0.0f + 0.587 * g + 0.0f + 0.114 * b + 0.0f);
        }

Выполнять сегментацию на полутоновом изображении не на много легче, чем на цветном, поэтому следующим шагом необходимо полутоновое изображение перевести в бинарное (значения яркостей пикселей имеют лишь два значения 0 и 1).

Бинаризация полутонового изображения

В данной задаче для бинаризации достаточно элементарного порогового метода, с порогом по умолчанию 128.

В дальнейшем для корректировки результатов порог можно подобрать экспериментальным путем (в приложении реализована возможность задания порога пользователем).

Для получения бинарного значения яркости выполняется проверка полученной ранее полутоновой яркости:

 pixels[i] = luminance > threshold ? Color.WHITE : Color.BLACK;

Где threshold — порог, Color.WHITE и Color.BLACK — константы для удобства, чтобы не путаться с 0 и 1.

После проделанного перевода в полутоновое и дальнейшей бинаризации получаем следующий результат:

Пример реализации методов обработки и распознавания изображений на Android - 3

Так как эти два способа обработки изображения очень близки, они объединены в один метод.

Пример метода, осуществляющего перевод в полутоновое и бинаризацию изображения

/**
* imagePath - путь к изображению
* threshold - порог бинаризации
*/
public void binarizeByThreshold(String imagePath, int threshold) {
        //Открываем изображение по его пути
        Bitmap bitmap = BitmapFactory.decodeFile(imagePath);

        //Получаем размеры изображения
        int width = bitmap.getWidth();
        int height = bitmap.getHeight();
        int size = width * height;

        //Получаем матрицу пикселей изображения
        int[] pixels = new int[size];
        bitmap.getPixels(pixels, 0, width, 0, 0, width, height);
        bitmap.recycle();

        //Проходим по всем пикселям в матрице, выполняя перевод в полутоновое изображение и бинаризацию по порогу
        for (int i = 0; i < size; i++) {
            int color = pixels[i];
            int r = Color.red(color);
            int g = Color.green(color);
            int b = Color.blue(color);
            double luminance = (0.299 * r + 0.0f + 0.587 * g + 0.0f + 0.114 * b + 0.0f);
            pixels[i] = luminance > threshold ? Color.WHITE : Color.BLACK;
        }

        Utils.saveBitmap(imagePath, width, height, pixels);
    }

Сегментация

Для нахождения ключевого слова необходимо после бинаризации выполнить несколько этапов сегментации, которые заключаются в поиске строк в тексте, поиске слов в строках и отнесение найденных слов к словам претендентам по количеству букв (для сужения круга слов для распознавания).

Сегментация строк

Для определения строк текста необходимо найти части гистограммы с количеством черных пикселей больше нуля, которые находятся между частями гистограммы с нулевым количеством пикселей. Для этого составляется гистограмма количества черных пикселей в каждой однопиксельной строке изображения, после чего она обрабатывается для получения координат строк по вертикали (по сути номера строк в гистограмме). Зная эту координату и общие размеры изображения, можно выделить область, содержащую строку со словами.

«Inline» гистограмма для наглядности (слева) выглядит, например, так:

Пример реализации методов обработки и распознавания изображений на Android - 4

Метод для получения гистограммы строк

public ArrayList<GystMember> getRowsGystogram(String imagePath) {
        //Открытие изображения, получение его размеров и матрицы пикселей
        Bitmap bitmap = BitmapFactory.decodeFile(imagePath);
        int width = bitmap.getWidth();
        int height = bitmap.getHeight();
        int size = width * height;
        int[] pixels = new int[size];
        bitmap.getPixels(pixels, 0, width, 0, 0, width, height);
        bitmap.recycle();

        ArrayList<GystMember> gystogram = new ArrayList<>();

        //Получение гистограммы
        for (int x = 0; x < height; x++) {
            gystogram.add(new GystMember(x));
            for (int y = 0; y < width; y++) {
                int color = pixels[y + x * width];
                if (color == Color.BLACK) {
                    gystogram.get(x).add();
                }
            }
        }
        return gystogram;
    }

/*Класс, который здесь и в дальнейшем используется для удобства составления гистограмм в виде коллекции*/
public class GystMember implements Serializable {
    public int grayValue;
    public int count;

    public GystMember(int grayValue) {
        this.grayValue = grayValue;
        this.count = 0;
    }

    public void add() {
        count++;
    }
}

Для удобства отображения гистограмма нормализуется.

Пример нормализации гистограммы в onDraw кастомной View

if (mGystogram != null) {
            float max = Integer.MIN_VALUE;
            for (GystMember gystMember : mGystogram) {
                if (gystMember.count > max) {
                    max = gystMember.count;
                }
            }
            int pixelSize = getWidth();
            int coef = (int) (max / pixelSize);
            if (coef == 0){
                coef = 1;
            }
            int y = 0;
            for (GystMember gystMember : mGystogram) {
                int value = gystMember.count;
                canvas.drawLine(0, y, value / coef, y, mPaint);
                y++;
            }
        }

Когда известно расположение строк на изображении, можно переходить к поиску слов.

Сегментация слов

Для того, чтобы понять, где слова а где просто соседние символы, необходимо определиться, какие расстояния между символами считать расстояниями между словами, а какие расстояниями между символами внутри одного слова. Здесь на помощь приходит метод мод, а точнее его адаптированный вариант, потому что чаще всего этот метод встречается в бинаризации, но его суть можно применить и в данной ситуации.

Для начала как и для строк, аналогичным образом строим гистограмму внутри строки (по сути была вертикальная, теперь горизонтальная), она необходима, чтобы понять, где символы, а где белые промежутки.

Пример получения такой гистограммы ниже и аналогичен предыдущему.

Обрабатывая эту гистограмму можно получить новую гистограмму — промежутков между черными пикселями, т.е., первая градация её будет количеством «пробелов» шириной 1 пиксель, вторая градация количество «пробелов» шириной 2 пикселя и так далее.

Пример получения гистограммы промежутков

public ArrayList<GystMember> getSpacesInRowsGystogram(String imagePath, ArrayList<GystMember> rowsGystogram) {
        //Загрузка изображения, получение его размеров и матрицы пикселей
        Bitmap bitmap = BitmapFactory.decodeFile(imagePath);
        int width = bitmap.getWidth();
        int height = bitmap.getHeight();
        int size = width * height;
        int[] pixels = new int[size];
        bitmap.getPixels(pixels, 0, width, 0, 0, width, height);
        bitmap.recycle();

        //Для гистограммы используется тот же GystMember, только немного менять суть параметров.
        ArrayList<GystMember> oneRowGystogram = new ArrayList<>();
        ArrayList<Integer> spaces = new ArrayList<>();
        ArrayList<GystMember> spacesInRowsGystogram = new ArrayList<>();

        int yStart = 0, yEnd = 0, yIter = -1;
        boolean inLine = false;

        //Последовательный обход строк
        for (GystMember gystMember : rowsGystogram) {
            yIter++;

            //Если встречаем черные пиксели (имеется в виду в гистограмме), то "начинаем строку"
            if (gystMember.count > 0 && !inLine) {
                inLine = true;
                yStart = yIter;
            } else if (gystMember.count == 0 && inLine) { //Когда встречаем пустую градацию (нет черных пикселей), "заканчиваем строку"
                inLine = false;
                yEnd = yIter;

                //Строим гистограмму внутри строки, аналогично гистограмме строк
                for (int x = 0; x < width; x++) {
                    GystMember member = new GystMember(x);
                    for (int y = yStart; y < yEnd; y++) {
                        int color = pixels[x + y * width];
                        if (color == Color.BLACK) {
                            member.add();
                        }
                    }
                    oneRowGystogram.add(member);
                }

                int xStart = 0, xEnd = 0, xIter = -1;
                boolean inRow = false;

                //Горизонтальный обход одной строки
                for (GystMember oneRowMember : oneRowGystogram) {
                    xIter++;

                    //Поиск символов аналогичен поиску строк
                    if (oneRowMember.count == 0 && !inRow) {
                        inRow = true;
                        xStart = xIter;
                    } else if ((oneRowMember.count > 0 || xIter == oneRowGystogram.size()-1) && inRow) {
                        inRow = false;
                        xEnd = xIter;

                        //Вычисляем количество пикселей между соседними символами и добавляем в список промежутков
                        int xValue = xEnd - xStart;
                        spaces.add(xValue);
                    }
                }
            }
        }

        //Сортируем промежутки и собираем гистограмму промежутков
        Collections.sort(spaces);
        int lastSpace = -1;
        GystMember gystMember = null;
        for (Integer space : spaces) {
            if (space > lastSpace) {
                if (gystMember != null) {
                    spacesInRowsGystogram.add(gystMember);
                }
                gystMember = new GystMember(space);
            }
            gystMember.add();
            lastSpace = space;
        }

        return spacesInRowsGystogram;
    }

Получится примерно что-то такое:

Пример реализации методов обработки и распознавания изображений на Android - 5

Исходя из логики метода мод мы находим два ярко выраженных пика (на изображении выше они очевидны), и всё что находится около одного пика — расстояния между символами внутри слова, около второго — расстояния между словами.

Имея такую информацию о «пробелах» и гистограмму строки можно выделить участки изображения, где находятся слова, а также посчитать сколько символов содержится в этих словах.

Полный код данного процесса смотри в исходниках.

Для визуальной оценки работы вышеизложенной совокупности алгоритмов слова в тексте окрашиваются в чередующееся цвета, а слова претенденты (напомню, те, у которых количество символов совпадает с количеством символом в ключевом слове) остаются черного цвета:

Пример реализации методов обработки и распознавания изображений на Android - 6

И так, на данном этапе есть кусочки изображений (точнее координаты этих кусочков), которые содержат ключевое слово и слова претенденты на основании количества символов, можно попробовать найти среди претендентов ключевое слово.

Распознавание

Обращаю внимание, что здесь под распознаванием подразумевается распознавание ключевого слова среди претендентов, при этом о распознавании из каких именно символов они состоят речи не идет.

Для распознавания подбирается набор информативных признаков: это может быть количество концевых точек, узловых точек, а также количество пикселей с 3, 4 и 5 черными пикселями-соседями, и другие. Опытным путем установлено, что большое количество признаков теряет смысл, так как они «перекрывают» друг друга.

На данном этапе остановимся на количестве концевых точек, с учетом их расположения (в верхней и нижней части изображения — для каждой части признаки считаются отдельно).

Для каждого слова выполняется подсчет количества признаков, после чего происходит поиск по методу ближайших соседей на основании евклидова расстояния.

Пример формирования структуры с подсчитанными признаками

   private void generateRecognizeMembers() {
        mRecognizeMembers.clear();
        for (PartImageMember pretendent : mPretendents) {
            RecognizeMember recognizeMember = new RecognizeMember(pretendent);

            int pretendentWidth = pretendent.endX - pretendent.startX;
            int pretendentHeight = pretendent.endY - pretendent.startY;
            int[][] workPixels = new int[pretendentWidth][pretendentHeight];

            //Получение матрицы претендента из большой матрицы всего изображения
            for (int pY = pretendent.startY, py1 = 0; pY < pretendent.endY; pY++, py1++)
                for (int pX = pretendent.startX, px1 = 0; pX < pretendent.endX; pX++, px1++) {
                    workPixels[px1][py1] = mImagePixels[pX + pY * mImageWidth];
                }

            int half = pretendentHeight / 2;
            //Обход сверху вниз
            for (int ly = 0; ly < pretendentHeight; ly++) {
                //Обход слева направо
                for (int lx = 0; lx < pretendentWidth; lx++) {
                    int currentColor = workPixels[lx][ly];

                    //При вычислении характерных чисел нас интересуют только пиксели объекта.
                    if (currentColor != Color.WHITE) {
                        //Заполнение 3х3 матрицы соседей каждого пикселя
                        int[][] pixelNeibours = Utils.fill3x3Matrix(pretendentWidth, pretendentHeight, workPixels, ly, lx);
                        int[] pixelsLine = Utils.getLineFromMatrixByCircle(pixelNeibours);

                        //Подсчет характерных чисел для определения того, является ли пиксель концевым
                        int A4 = getA4(pixelsLine);
                        int A8 = getA8(pixelsLine);
                        int B8 = getB8(pixelsLine);
                        int C8 = getC8(pixelsLine);
                        int Nc4 = A4 - C8;
                        int CN = A8 - B8;

                        recognizeMember.A4.add(A4);
                        recognizeMember.A8.add(A8);
                        recognizeMember.Cn.add(CN);

                        //При выполнении этих условий пиксель считается концевым
                        if (A8 == 1 && Nc4 == 1 && CN == 1) {
                            if (ly < half) {
                                recognizeMember.endsCount++;
                            } else {
                                recognizeMember.endsCount2++;
                            }
                        }
                    }
                }
            }
            mRecognizeMembers.add(recognizeMember);
        }
    }

   private int getA4(int[] pixelsLine) {
        int result = 0;
        for (int k = 1; k < 5; k++) {
            result += pixelsLine[2 * k - 2];
        }
        return result;
    }

    private int getA8(int[] pixelsLine) {
        int result = 0;
        for (int k = 1; k < 9; k++) {
            result += pixelsLine[k - 1];
        }
        return result;
    }

    private int getB8(int[] pixelsLine) {
        int result = 0;
        for (int k = 1; k < 9; k++) {
            result += pixelsLine[k - 1] * pixelsLine[k];
        }
        return result;
    }

    private int getC8(int[] pixelsLine) {
        int result = 0;
        for (int k = 1; k < 5; k++) {
            result += pixelsLine[2 * k - 2] * pixelsLine[2 * k - 1] * pixelsLine[2 * k];
        }
        return result;
    }

Обо всех характерных числах типа A4, A8 и т.д. можно найти информацию дополнительно.

Код непосредственно распознавания на основе евклидова расстояния

private void recognize() {
        //Подсчет характерных чисел (описан выше)
        generateRecognizeMembers();

        mResultPartImageMembers.clear();
        ArrayList<Double> keys = new ArrayList<>();

        //Составление результатов на основании расстояний
        RecognizeMember firstMember = mRecognizeMembers.get(0);
        mRecognizeMembers.remove(firstMember);
        for (RecognizeMember recognizeMember : mRecognizeMembers) {
            if (recognizeMember.getPretendent() != firstMember.getPretendent()) {
                double keyR = firstMember.equalsR(recognizeMember);
                recognizeMember.R = keyR;
                keys.add(keyR);
            }
        }

        //Сортировка полученных результатов
        Collections.sort(mRecognizeMembers, new Comparator<RecognizeMember>() {
            @Override
            public int compare(RecognizeMember lhs, RecognizeMember rhs) {
                return (int) Math.round(lhs.R - rhs.R);
            }
        });

        //Приведение результатов к виду ответа, учитывая повторяемость (все повторы включаются) и два первых соседа
        double firstKey = -1;
        double secondKey = -1;
        for (RecognizeMember member : mRecognizeMembers) {
            double key = member.R;
            if (firstKey == -1) {
                firstKey = key;
                mResultPartImageMembers.add(member.getPretendent());
            } else if (key == firstKey) {
                mResultPartImageMembers.add(member.getPretendent());
            } else if (secondKey == -1) {
                secondKey = key;
                mResultPartImageMembers.add(member.getPretendent());
            } else if (secondKey == key) {
                mResultPartImageMembers.add(member.getPretendent());
            }
        }
    }

<...>
//Вычисление евклидово расстояния для количества концевых точек в верхней и нижней(2) части изображения
public double equalsR(RecognizeMember o) {
        return Math.sqrt(Math.pow(this.endsCount - o.endsCount, 2)
                + Math.pow(this.endsCount2 - o.endsCount2, 2));
    }
<...>

Учитывая повторяемость слов и погрешности, в результате можно получить 2-3 ближайших соседа, среди которых будет найдено ключевое слово (на рисунке выделены красным).

Пример реализации методов обработки и распознавания изображений на Android - 7

Также на рисунке видно, что среди красных слов есть искомое слово «dreams».

Для улучшения качества распознавания можно попробовать подобрать другой порог бинаризации, а также выбрать другие информативные признаки, добавив к ним, например, зонды.

Заключение

Поставленных целей удалось достичь, были опробованы некоторые методы обработки и распознавания изображений, при этом их реализация под Android не накладывает никаких дополнительных сложностей, просто нужно учитывать расход памяти и не хранить одновременно несколько больших Bitmap.

Надеюсь, информация окажется полезной для начинающих свой путь в решении задач по работе с изображениями под Android.

Описание всех используемых алгоритмов, подсчет характерных чисел и т.п. можно с легкостью найти в открытом доступе как на habrahabr, так и в многочисленных учебниках и онлайн ресурсах.

Полностью проект доступен на GitHub

P.S.: Приведенная реализация алгоритмов не оптимальная, и требует дальнейшей проработки и оптимизации, служит лишь минимально необходимым примером для ознакомления, визуализации и оценки работы вышеописанных методов на Android.

Автор: Handy

Источник


* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
