Основы верстки для нативных андроид приложений

в 5:57, , рубрики: android, android development, mobile development, Разработка под android, метки: ,

В этом посте будут рассмотрены вопросы верстки при создании нативных приложений для android. Той верстки, которая описывается в xml файлах из директории res/layout/ Итак начнем:
Существует пять стандартных типов верстки:

  • AbsoluteLayout
  • FrameLayout
  • LinearLayout
  • RelativeLayout
  • TableLayout

AbsoluteLayout

AbsoluteLayout — означает что каждый элемент верстки будет иметь абсолютную позицию относительно верхнего левого угла экрана задаваемую с помощью координат x и y. Т.е. верхнийлевый угол экрана при AbsoluteLayout имеет координаты x = 0, y = 0.
Позиция указывается в атрибутах элемента android:layout_x и android:layout_y.
Пример кода:

<AbsoluteLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent">
    <Button
    	android:id="@+id/backbutton"
    	android:text="Back"
    	android:layout_x="10px"
    	android:layout_y="5px"
    	android:layout_width="wrap_content"
    	android:layout_height="wrap_content" />
    <TextView
    	android:layout_x="10px"
    	android:layout_y="110px"
    	android:text="First Name"
    	android:layout_width="wrap_content"
    	android:layout_height="wrap_content" />
    <EditText
    	android:layout_x="150px"
    	android:layout_y="100px"
    	android:width="100px"
    	android:layout_width="wrap_content"
    	android:layout_height="wrap_content" />
    <TextView
    	android:layout_x="10px"
    	android:layout_y="160px"
    	android:text="Last Name"
    	android:layout_width="wrap_content"
    	android:layout_height="wrap_content" />
    	<EditText
    	android:layout_x="150px"
    	android:layout_y="150px"
    	android:width="100px"
    	android:layout_width="wrap_content"
    	android:layout_height="wrap_content" />
</AbsoluteLayout>

Основы верстки для нативных андроид приложений

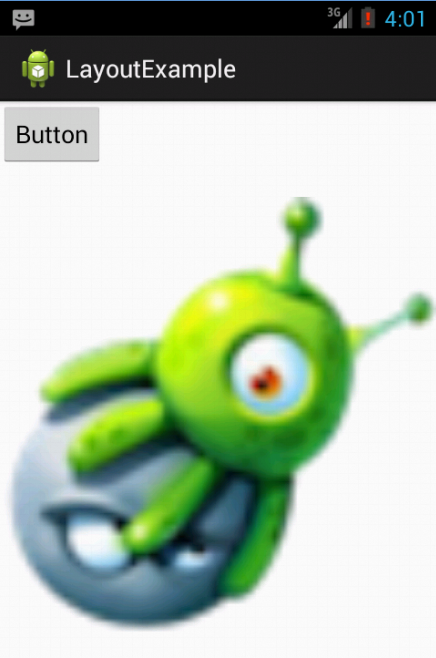

FrameLayout

FrameLayout — тип верстки внутри которого может отображаться только один элемент в строке. Т.е. если внутри FrameLayout вы поместите несколько элементов, то следующий будет отображаться поверх предыдущего.
Пример кода:

<FrameLayout
	android:layout_width="fill_parent"
	android:layout_height="fill_parent"
	xmlns:android="http://schemas.android.com/apk/res/android">
	<ImageView
		android:src="@drawable/icon"
		android:scaleType="fitCenter"
		android:layout_height="fill_parent"
		android:layout_width="fill_parent"/>
	<TextView
		android:text="Learn-Android.com"
		android:textSize="24sp"
		android:textColor="#000000"
		android:layout_height="fill_parent"
		android:layout_width="fill_parent"
		android:gravity="center"/>
</FrameLayout>

Основы верстки для нативных андроид приложений

LinearLayout

LinearLayout — тип верстки при котором область верстки делится на строки и в каждую строку помещается один элемент. Разбиение может быть вертикальное или горизонтальное, тип разбиения указывается в атрибуте LinearLayout android:orientation. Внутри верстки возможно комбинировать вертикальную и горизонтальную разбивки, а кроме того, возможна комбинация нескольких разных типов верстки например использование LinearLayout внутри FrameLayout.

Пример вертикальной разбивки LinearLayout:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
	android:orientation="vertical"
	android:layout_width="fill_parent"
    android:layout_height="fill_parent">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

</LinearLayout>

Основы верстки для нативных андроид приложений

Пример горизонтальной разбивки LinearLayout:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
	android:orientation="horizontal"
	android:layout_width="fill_parent"
    android:layout_height="fill_parent">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

</LinearLayout>

Основы верстки для нативных андроид приложений

Комбинация нескольких LinearLayout:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
	android:orientation="horizontal"
	android:layout_width="fill_parent"
    android:layout_height="fill_parent">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />
  <LinearLayout
	android:orientation="vertical"
	android:layout_width="fill_parent"
    android:layout_height="fill_parent">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button" />

</LinearLayout>
</LinearLayout>

Основы верстки для нативных андроид приложений

RelativeLayout

RelativeLayout — тип верстки при котором позиционирование элементов происходит относительно друг друга и относительно главного контейнера.
За то, каким образом будут позиционироваться элементы отвечают следующие атрибуты:
Атрибуты позиционирования относительно контейнера

  • android:layout_alignParentBottom – Низ элемента находится внизу контейнера
  • android:layout_alignParentLeft – Левая часть элемента прилегает к левой части контейнера
  • android:layout_alignParentRight – Правая часть элемента прилегает к правой части контейнера
  • android:layout_alignParentTop – Элемент находится в верхней части контейнера
  • android:layout_centerHorizontal – Элемент позиционируется по центру относительно горизонтального размера контейнера
  • android:layout_centerInParent – Элемент позиционируется по центру относительно горизонтального и вертикального размеров размера контейнера
  • android:layout_centerVertical – Элемент позиционируется по центру относительно вертикального размера контейнера

Атрибуты позиционирования относительно других элементов.
В качестве значений этих атрибутов ставятся id элемента относительно которого будет производится позиционирование.

android:layout_above – Распологает элемент над указанным
android:layout_below – Распологает элемент под указанным
android:layout_toLeftOf – Распологает элемент слева от указанного
android:layout_toRightOf – Распологает элемент справа от указанного

Выравнивание относительно других элементов.

android:layout_alignBaseline – Выравнивает baseline элемента с baseline указаннго элемента
android:layout_alignBottom – Выравнивает низ элемента по низу указанного элемента
android:layout_alignLeft – Выравнивает левый край элемента с левым краем указанного элемента
android:layout_alignRight – Выравнивает правый край элемента с правым краем указанного элемента
android:layout_alignTop – Выравнивает верхнюю часть элемента в соответствие с верхней частью указанного элемента

<RelativeLayout
	android:layout_width="fill_parent"
	android:layout_height="fill_parent"
	xmlns:android="http://schemas.android.com/apk/res/android">
	<Button
 		android:id="@+id/backbutton"
 		android:text="Back"
 		android:layout_width="wrap_content"
 		android:layout_height="wrap_content" />
	<TextView
   		android:id="@+id/firstName"
   		android:text="First Name"
   		android:layout_width="wrap_content"
   		android:layout_height="wrap_content"
   		android:layout_below="@id/backbutton" />
	<EditText
		android:id="@+id/editFirstName"
		android:width="100px"
		android:layout_width="wrap_content"
		android:layout_height="wrap_content"
		android:layout_toRightOf="@id/firstName"
		android:layout_below="@id/backbutton"/>
	<EditText
		android:id="@+id/editLastName"
		android:width="100px"
		android:layout_width="wrap_content"
		android:layout_height="wrap_content"
		android:layout_below="@id/editFirstName"
		android:layout_alignLeft="@id/editFirstName"/>
	<TextView
		android:id="@+id/lastName"
		android:text="Last Name"
		android:layout_width="wrap_content"
		android:layout_height="wrap_content"
		android:layout_alignBaseline = "@id/editLastName"
		android:layout_below="@id/editFirstName" />
</RelativeLayout>

Основы верстки для нативных андроид приложений

TableLayout

TableLayout — табличная верстка.
Организует элементы в строки и столбцы таблицы.
Для организации строк служит таг <TableRow>, а количество столбцов определяется максимальным количеством элементов внутри одного из <TableRow>.
В случае если элемент должен занимает несколько ячеек используется атрибут android:layout_span.
По умолчанию <TableRow> организует строки таблицы, если мы хотим организовывать не строки а столбцы, нужно использовать атрибут android:layout_column

<TableLayout
	android:layout_width="fill_parent"
	android:layout_height="fill_parent"
	xmlns:android="http://schemas.android.com/apk/res/android">
	<TableRow>
	    <TextView
	    android:id="@+id/textView1"
	    android:layout_width="wrap_content"
	    android:layout_height="wrap_content"
	    android:text="column1"
	    android:textAppearance="?android:attr/textAppearanceMedium" />

	     <TextView
	    android:id="@+id/textView2"
	    android:layout_width="wrap_content"
	    android:layout_height="wrap_content"
	    android:text="column2"
	    android:textAppearance="?android:attr/textAppearanceMedium" />

	     <TextView
	    android:id="@+id/textView3"
	    android:layout_width="wrap_content"
	    android:layout_height="wrap_content"
	    android:text="column 3"
	    android:textAppearance="?android:attr/textAppearanceMedium"/>
	</TableRow>

	<TableRow>
	    <TextView
	    android:id="@+id/textViewSpan"
	    android:layout_width="wrap_content"
	    android:layout_height="wrap_content"
	    android:text=" span three column"
	    android:layout_span = "3"
	    android:textSize="23sp"
	    android:textAppearance="?android:attr/textAppearanceMedium"/>
	</TableRow>
</TableLayout>

Основы верстки для нативных андроид приложений

Alternate Layouts

Alternate Layouts — альтернативная верстка. Позволяет использовать различную верстку для различных ориентаций экрана.
XML для альтернативной верстки помещается в папки проекта:

res/layout-land – альтернативная верстка для landscape UI
res/layout-port –альтернативная верстка для portrait UI
res/lauout-square – альтернативная верстка для square UI

и перед тем как получить макет из res/lauout система проверяет наличие файлов в этих папках.

И в завершении немного о стилях.

Стили

Во первых стили элемента могут быть описаны в атрибутах самого элемента.
Например:

<TextView
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:textColor="#00FF00"
    android:typeface="monospace"
    android:text="@string/hello" />

Кроме того стили можно вынести в отдельный xml файл и сохранить его в папке res/values/
Напимер:

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <style name="CodeFont" parent="@android:style/TextAppearance.Medium">
        <item name="android:layout_width">fill_parent</item>
        <item name="android:layout_height">wrap_content</item>
        <item name="android:textColor">#00FF00</item>
        <item name="android:typeface">monospace</item>
    </style>
</resources>

Если мы вынесем стили в отдельный файл, то для описания стилей элемента будем использовать атрибут style.

<TextView
    style="@style/CodeFont"
    android:text="@string/hello" />

Автор: Kobs
