Маячки Eddystone для контроля расхода электроэнергии

в 8:58, , рубрики: android, api, bluetooth, Eddystone, github, Google, HTTPS, ibks, SSL, tool, Блог компании Google, разработка мобильных приложений, Разработка под android

В июле 2016, разбирая статьи на «Хабрахабре», я узнал о конкурсе Device Lab от Google, в котором предлагалось попробовать в работе BLE-маячки (beacons) c технологией Eddystone и описать в статье свое решение на их базе.

Маячки Eddystone для контроля расхода электроэнергии - 1
Статья автора Павла Валентова, в рамках конкурса «Device Lab от Google».


Про BLE-маячки мы уже знали из обсуждений на форуме разработчиков FireMonkey, портала разработчиков Google, из видео блога Максима Кульгина, и уже придумывали, как можно их использовать в своих мобильных приложениях.

BLE устройства (Bluetooth Low Energy, англ.) — это устройства, которые имеют крайне низкий уровень потребления энергии при передаче данных по каналу Bluetooth. Маячки тоже относятся к BLE-устройствам, созданные для общения разработчиков ПО с объектами реального мира. Предлагаю прочитать про маячки статью на Хабрахабре.

А я хочу рассказать о нашем опыте использования маячков. «СофтИнтерГрупп» (www.singro.ru) создает мобильные приложения. В нашем портфолио есть Android приложение «Контроль приборов учета электроэнергии», разработанное для АО «Орелоблэнерго». Это приложение создавалось для работы контролёров, которые ежедневно получают с сервера предприятия задания, обходить определенные адреса абонентов, проверять целостность счетчиков электроэнергии, записывать показания в приложение и передавать результаты работы на сервер предприятия.

У нас появилась идея предложить заказчику доработку приложения, включив в него взаимодействие с маячками, упростить для контролёров обнаружение приборов учета электроэнергии, облегчить поиск в списке счетчиков, получать гео-координаты ввода показаний устройств там, где нет сигнала спутников (в ангарах, подвалах, помещениях).

Для этих целей было решено принять участие в конкурсе и протестировать работу маячков.

Получили маячки

После регистрации на сайте конкурса, я подал заявку на получение маячков, рассказал о нашем мобильном приложении и планах применения технологии Eddystone. Хотелось развернуть сеть маячков, поэтому в заявке я запросил протестировать сразу тридцать маячков. В ответ сотрудник Google сообщил мне, что можно получить только два.

— Ну что же, два так два. — ответил я, и уже на следующий поехал в офис Google на Балчуге, где на ресепшене меня ждали обещанные маячки.

Как тестировали?

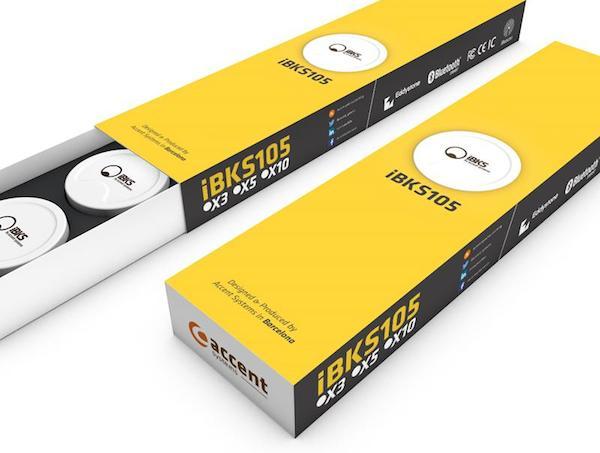

Полученные маячки называются iBKS 105А.

Маячки Eddystone для контроля расхода электроэнергии - 2

Чтобы проверить их работоспособность на своем HTC One с Android 6.0 было достаточно включить на смартфоне Bluetooth, а из маячка выдернуть пластиковую перемычку, которая размыкает контакт с батарейкой.

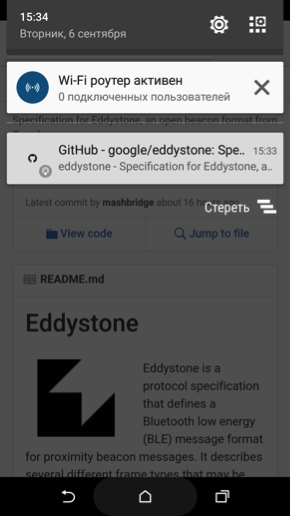

Через пару секунд на смартфоне в шторке уведомлений высветилась нотификация с иконкой «Physical Web» и заголовком сайта «Github».

Маячки Eddystone для контроля расхода электроэнергии - 3

Щелкнув по этой нотификации, в Хроме открылась страница «Eddystone» на Github с описанием технологии и API Eddystone. Я уже знал, что мы перешли по ссылке, которая была изначально зашита в маячке.

Для программирования маячка было установлено из Google Play приложение «iBKS Config Tool».

Маячки Eddystone для контроля расхода электроэнергии - 4

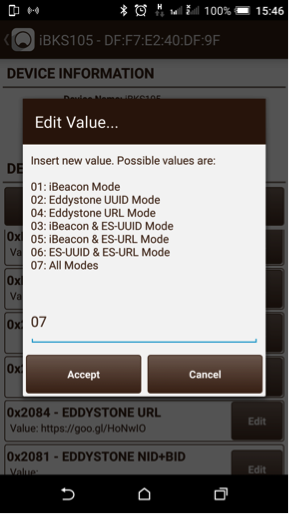

Это приложение позволяет полностью переконфигурировать маячки, задать уникальные идентификаторы и данные, которые рассылает маячок, изменить технологию рассылки пакетов, например, заменить технологию Eddystone на iBeacon.

Маячки Eddystone для контроля расхода электроэнергии - 5

Мобильное приложение для работы с Eddystone

Разработку мобильных приложений мы осуществляем в среде Embarcadero RAD Studio. Это очень удобно, потому что все необходимые компоненты и библиотеки для работы с маячками уже входят в поставку среды разработки, создание приложения для отладки маячков заняло 15 минут:

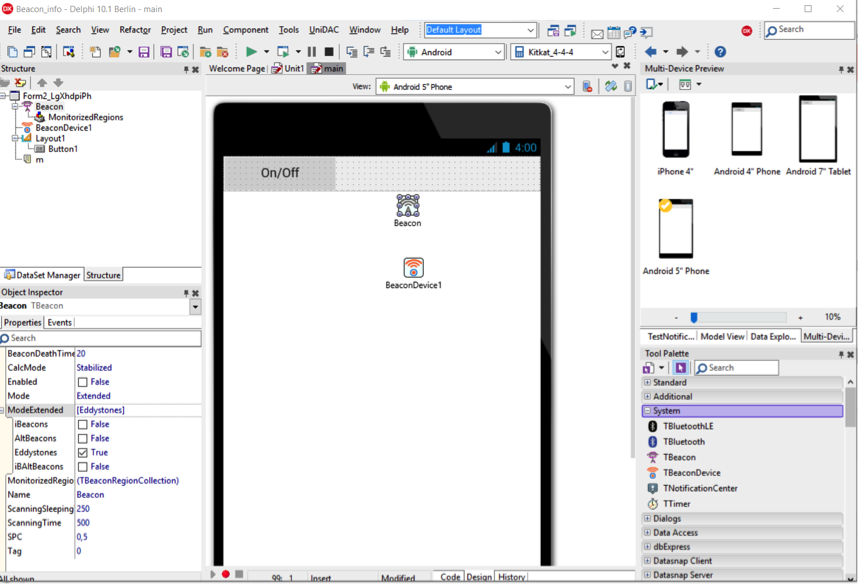

— кинул на форму кнопку «Включить Bluetooth», компонент “Beacon” и текстовое поле для отладочной информации;

Маячки Eddystone для контроля расхода электроэнергии - 6

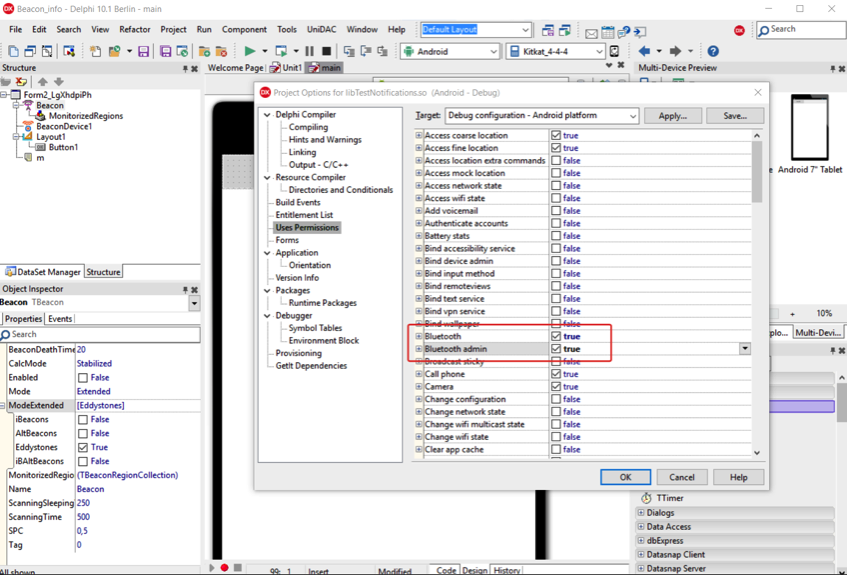

— включил пару разрешений Android для работы с Bluetooth;

Маячки Eddystone для контроля расхода электроэнергии - 7

— связал логику событий компонентов;

procedure TForm2.BeaconBeaconEnter(const Sender: TObject; const ABeacon: IBeacon;
  const CurrentBeaconList: TBeaconList);
begin
  case ABeacon.KindofBeacon of
    iBeacons:
      m.Lines.Add('Enter iBeacons: ' + ABeacon.DeviceIdentifier);
    AltBeacons:
      m.Lines.Add('Enter AltBeacons: ' + ABeacon.DeviceIdentifier);
    Eddystones:
      m.Lines.Add('Enter Eddystones: ' + ABeacon.DeviceIdentifier);
    iBAltBeacons:
      m.Lines.Add('Enter iBAltBeacons: ' + ABeacon.DeviceIdentifier);
  end;
end;

procedure TForm2.BeaconBeaconError(const Sender: TObject; AError: TBeaconError; const ErrorMsg: string;
  const ABeacon: TBeaconInfo);
begin
  m.Lines.Add('Error: ' + ErrorMsg);
end;

procedure TForm2.BeaconBeaconExit(const Sender: TObject; const ABeacon: IBeacon; const CurrentBeaconList: TBeaconList);
begin
  m.Lines.Add('Exit: ' + ABeacon.DeviceIdentifier);
end;

procedure TForm2.BeaconCalculateDistances(const Sender: TObject; const ABeacon: IBeacon; ATxPower, ARssi: Integer;
  var NewDistance: Double);
begin
  m.Lines.Add('Distanced: ABeacon: ' + ABeacon.DeviceIdentifier + ', Distance: ' + NewDistance.ToString);
end;

procedure TForm2.BeaconEnterRegion(const Sender: TObject; const UUID: TGUID; AMajor, AMinor: Integer);
begin
  m.Lines.Add('Enter region: UUID:' + UUID.ToString);
end;

procedure TForm2.BeaconExitRegion(const Sender: TObject; const UUID: TGUID; AMajor, AMinor: Integer);
begin
  m.Lines.Add('Exit region: UUID:' + UUID.ToString);
end;

procedure TForm2.BeaconNewEddystoneTLM(const Sender: TObject; const ABeacon: IBeacon;
  const AEddystoneTLM: TEddystoneTLM);
begin
  m.Lines.Add('EddystoneTLM: ID:' + ABeacon.DeviceIdentifier);
end;

procedure TForm2.BeaconNewEddystoneURL(const Sender: TObject; const ABeacon: IBeacon;
  const AEddystoneURL: TEddystoneURL);
begin
  m.Lines.Add('URL: ' + ABeacon.DeviceIdentifier + ' - ' + AEddystoneURL.URL);
end;

procedure TForm2.Button1Click(Sender: TObject);
begin
  Beacon1.Enabled := not Beacon1.Enabled;
  if not Beacon1.Enabled then
    m.Lines.Clear;
end;

— нажал кнопку «Запустить проект», проект собрался и запустился на подключенном к компьютеру устройстве.

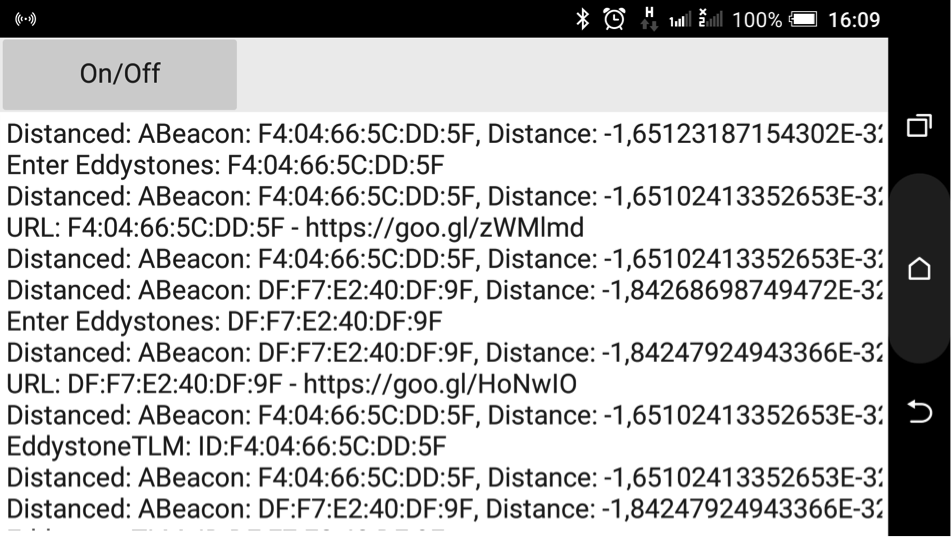

После запуска приложения «полилась» информация с маячков: ссылки, идентификаторы, вход и выход из настроенных зон, расстояние до датчиков, уровень заряда аккумуляторов, температура на борту датчика.

Маячки Eddystone для контроля расхода электроэнергии - 8

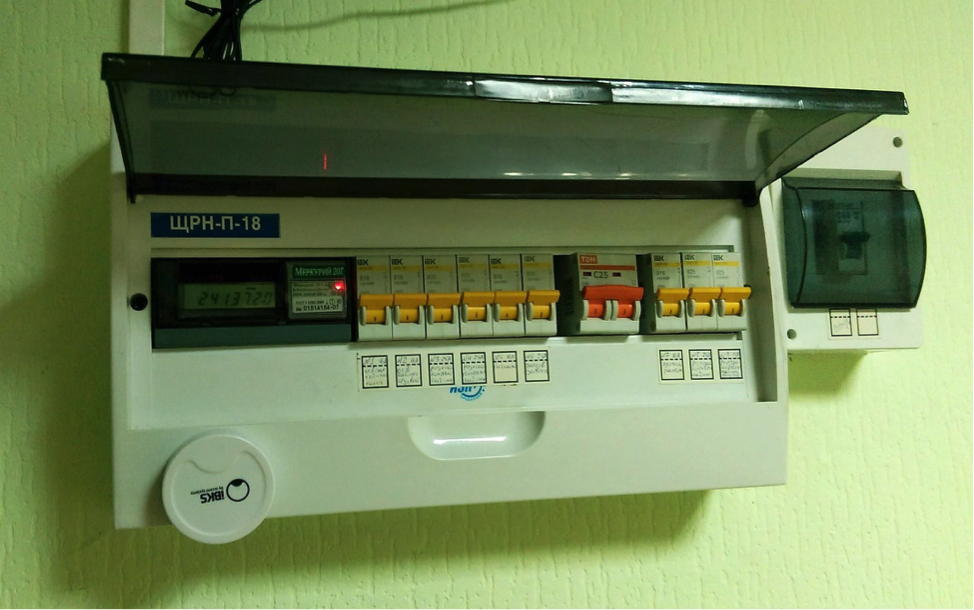

Приступили к расстановке датчиков, и начали ходить со смартфоном и отслеживать изменения параметров, которые пригодятся в дальнейшей разработке.

Маячки Eddystone для контроля расхода электроэнергии - 9

Какую технологию маячков применять Eddystone или iBeacon?

Особенности работы нашего приложения в том, что разработано для работы на планшетах без интернета. Данные в него попадают с датчиков GPS и вводятся стилусами контролёров. Поэтому использование рекламной ссылки Eddystone-URL для нас было не актуально, ведь по этой ссылки перейти в интернет сотрудники не смогут. Однако смогут перейти все те, кто интернет имеют, поймают на своих смартфонах сигнал маячков и из любопытства захотят открыть ссылку. Поэтому в качестве URL зашили в маячки ссылку на сайт «Орёлоблэнерго».

Интересная особенность. В процессе тестирования выяснилось, что Physical Web показывает рекламные ссылки в области уведомлений (в шторке) только, когда ссылка указывает на защищенный SSL сертификатом сайт, то есть адрес сайта начинается с HTTPS. Разработчики Eddystone объясняют, зачем это сделано. Переадресация через Google URL Shortener вопрос не решает, нужно, чтобы конечный ресурс открывался по протоколу HTTPS. Сайт заказчика работает без SSL, поэтому Physical Web в шторку его не выводит. Ну и ладно, сейчас у нас другая задача.

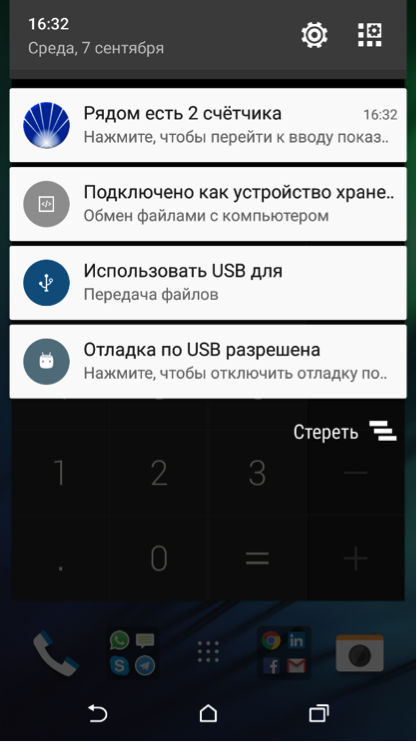

Для нашей задачи мы задействовали параметр маячка Eddystone-UID. Нам был нужен уникальный идентификатор маячка, который привязан к идентификаторам в базе данных счетчиков предприятия, и к которому привязаны гео-координаты местоположения прибора учета. К приложению разработали сервис, который опрашивает маячки. Если обнаружен маячок Eddystone, со ссылкой на сайт «ОрёлОблЭнерго», информация об этом появится в области уведомления планшета или смартфона.

Маячки Eddystone для контроля расхода электроэнергии - 10

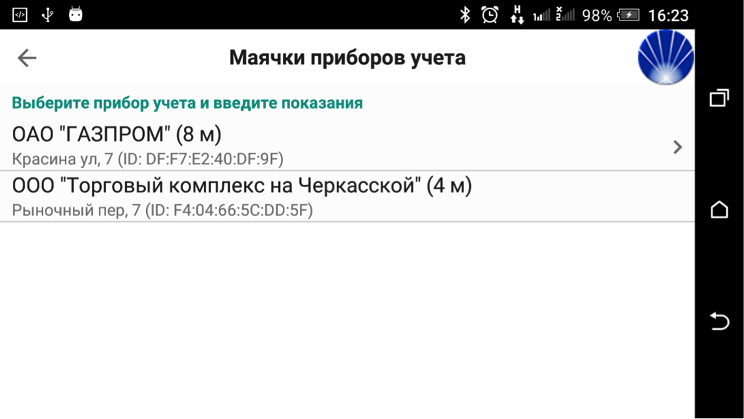

Нажимаем на уведомление, открывается форма со списком обнаруженных маячков и информацией о счетчиках, привязанных в базе данных к ним.

На этом экран необходимо выбрать прибор учета, с которым планируется работа.

Маячки Eddystone для контроля расхода электроэнергии - 11

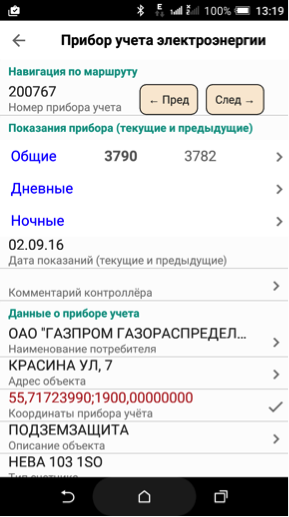

Если найден один маячок, сразу открывается форма для просмотра информации о приборе учета и ввода показаний счетчика.

Маячки Eddystone для контроля расхода электроэнергии - 12

На сегодняшний день тестирование приложения по работе с маячками завершено. Мы достигли поставленную цель и готовим релиз к опытной эксплуатации.

Таким образом маячки Eddystone заступили на службу контроля расхода электроэнергии.
А мы уже приступили к проектированию системы позиционирования.
