Проектирование СШП шестиугольной фрактальной микрополосковой НЕантенны, или будь бдителен

В последние несколько лет я регулярно сталкиваюсь с задачами по разработке СШП (сверхширокополосных) СВЧ-модулей и функциональных узлов. И как ни грустно мне об этом говорить, но почти всю информацию по теме я черпаю из зарубежных источников. Однако некоторое время назад, в поисках нужной мне информации, я наткнулся на очень интересную статью, сулившую решение всех моих проблем. О том, как решения проблем не получилось, я и хочу рассказать.

Одной из постоянных «головных болей» в области разработки СШП СВЧ-устройств является разработка СШП-антенн, которые должны обладать набором определенных свойств. Среди этих свойств можно выделить следующие:

1. Согласование в рабочей полосе частот (например, от 1 до 4 ГГц). Однако бывает, когда согласоваться надо в диапазоне частот от 0,5 ГГц до 5 ГГц. И вот тут возникает проблема опуститься по частоте ниже 1 ГГц. У меня вообще сложилось впечатление, что частота 1 ГГц обладает какой-то мистической силой – к ней можно приблизиться, но очень сложно преодолеть, т.к. при этом нарушается другое требование, предъявляемое к антенне, а именно

2. Компактность. Ведь ни для кого не секрет, что сейчас мало кому нужна волноводная рупорная антенна огромадных размеров. Все хотят, чтобы антенна была маленькой, легкой и компактной, чтобы ее можно было засунуть в корпус портативного устройства. Но при компактификации антенны становится очень трудно соблюсти п. 1 требований, предъявляемых к антенне, т.к. минимальная частота рабочего диапазона тесно связана с максимальным габаритом антенны. Кто-то скажет, что можно делать антенну на диэлектрике с высоким значением относительной диэлектрической проницаемости… И будет прав, но это противоречит следующему пункту нашего списка, который гласит, что

3. Антенна должна быть максимально дешевой и изготавливаться на основе самых доступных и недорогих материалов (например, FR-4). Потому как никто не захочет платить много-много денег за антенну, будь она даже трижды гениальной. Все хотят, чтобы стоимость антенны на этапе изготовления печатной платы стремилась к нулю. Ибо таков наш мир…

4. Есть еще одно требование, возникающее при решении различных задач, связанных, например, с локацией ближнего действия, а так же с созданием различных датчиков, применяющих СШП-технологию (тут надо уточнить, что речь идет о приложениях с малой мощностью, где каждый дБм на счету). И это требование гласит, что диаграмма направленности (ДН) проектируемой антенны должна формироваться только в одной полусфере. Для чего это нужно? Для того, чтобы антенна «светила» только в одном направлении, не рассеивая драгоценную мощность в «обратку». Так же это позволяет улучшить ряд показателей системы, в которой такая антенна применяется.

Для чего я все это пишу..? Для того, чтобы пытливый читатель понял, что разработчик подобной антенны сталкивается с массой ограничений и запретов, которые ему нужно героически или остроумно преодолеть.

И вдруг, как откровение проявляется статья «UWB Hexagonal Fractal Microstrip Antenna Design», которая сулит решение всех вышеозначенных проблем (а так же и тех, которые упомянуты не были). Прочтение этой статьи вызывает легкое чувство эйфории. Хотя с первого раза полного осознания написанного не происходит, но волшебное слово «fractal» звучит очень многообещающе, т.к. евклидова геометрия свои аргументы уже исчерпала.

Проектирование СШП шестиугольной фрактальной микрополосковой НЕантенны, или будь бдителен

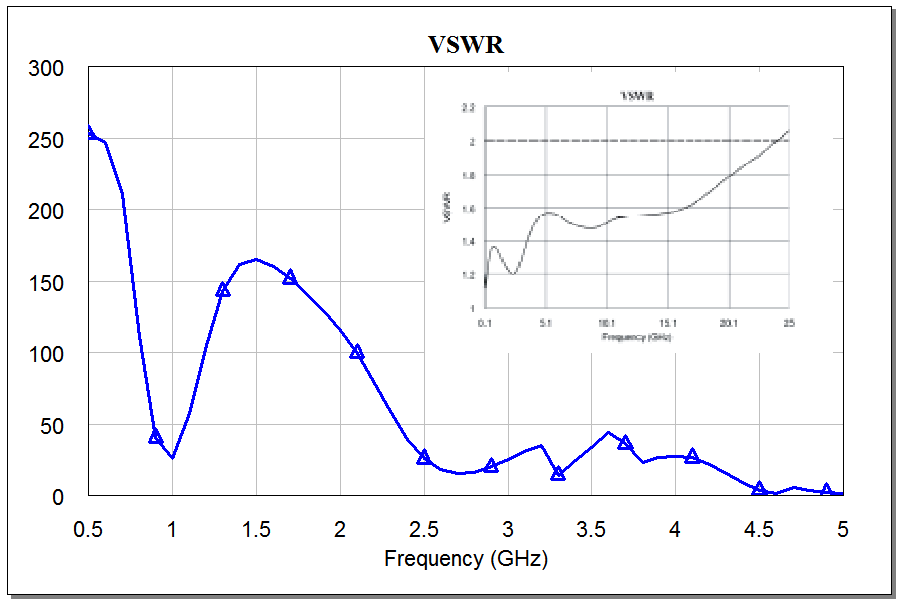

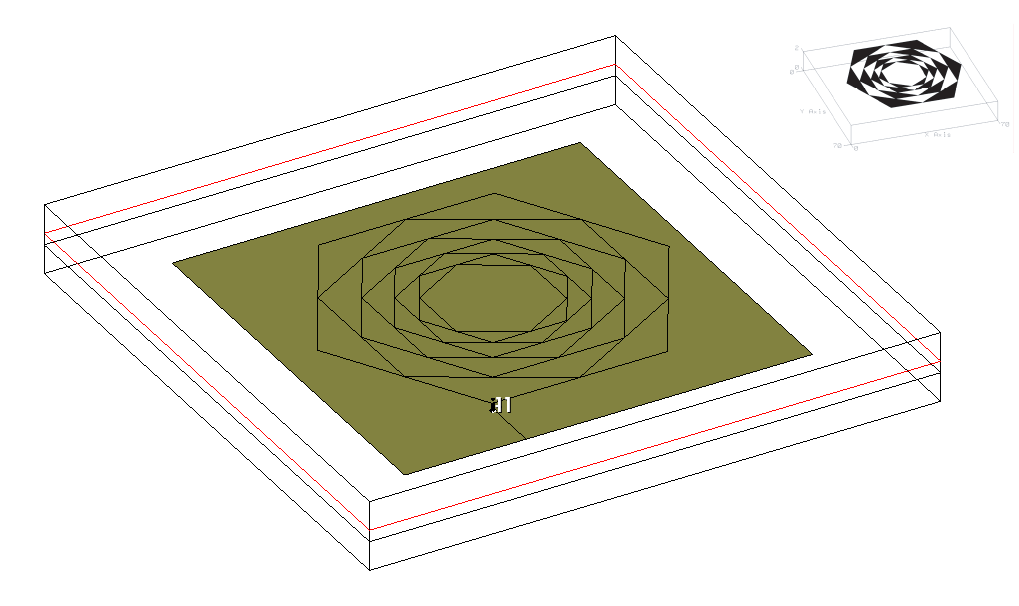

Беремся за дело смело и скармливаем структуру, предлагаемую автором статьи, симулятору. Симулятор утробно рычит кулером компьютера, пережевывая гигабайты цифр, и выплевывает переваренный результат… Глядя на результаты моделирования, чувствуешь себя маленьким обманутым мальчиком. Слезы наворачиваются на глаза, т.к. опять твои детские воздушные мечты натолкнулись на чугунную…реальность. Нет никакого согласования в диапазоне частот 0,1 ГГц – 24 ГГц. Даже в диапазоне 0,5 ГГц – 5 ГГц ничего похожего нет.

Проектирование СШП шестиугольной фрактальной микрополосковой НЕантенны, или будь бдителен

Тут еще остается робкая надежда, что ты чего-то не понял, что-то сделал не так… Начинаются поиски точки включения, различные вариации с топологией, но все тщетно – она мертва!

Самое печальное в этой ситуации то, что до последнего момента ищешь причину неудачи в себе. Спасибо товарищам по цеху, которые объяснили, что все правильно – не должно оно работать.

P.S. Надеюсь, что мой пятничный пост вызвал у вас улыбку.
Мораль же сего изложения такова – будь бдителен!
(А еще мне очень хотелось написать по этому поводу АНТИстатью, т.к. обманули).
