Самодельный электронный альтиметр-вариометр-пищалка (3.3-вольтовая версия)

в 17:59, , рубрики: arduino, diy или сделай сам, Ардуино высотомер вариометр, Электроника для начинающих, метки:

Существенно переработал свой проект альтиметра-вариометра с подачей звуковых и световых сигналов.


Поэтому решил оформить материал отдельной статьей.
По прежнему, есть парашютная (V2.0) и парапланерная (V2.1) версии прошивок.

Парашютная работает как с дисплеем, так и без него.
Парапланерная — пока без дисплея.
Использовал недорогие и доступные компоненты.

Что же появилось нового? От чего пришлось отказался?

В новой версии прибора:
— питание от одной 3.7В LiPo – ячейки (вместо 9 вольтового элемента «Крона»);
— плата Arduino ProMini 3.3V 8 мГц (вместо 5 вольтовой Arduino Nano V3);
— жидкокристаллический дисплей Nokia 5110 (вместо ЖК дисплея 1602);
плата заряда-разряда LiPo — элемента с микро-USB разъёмом.

Датчик Gy-68 (BMP180) использую тот же.

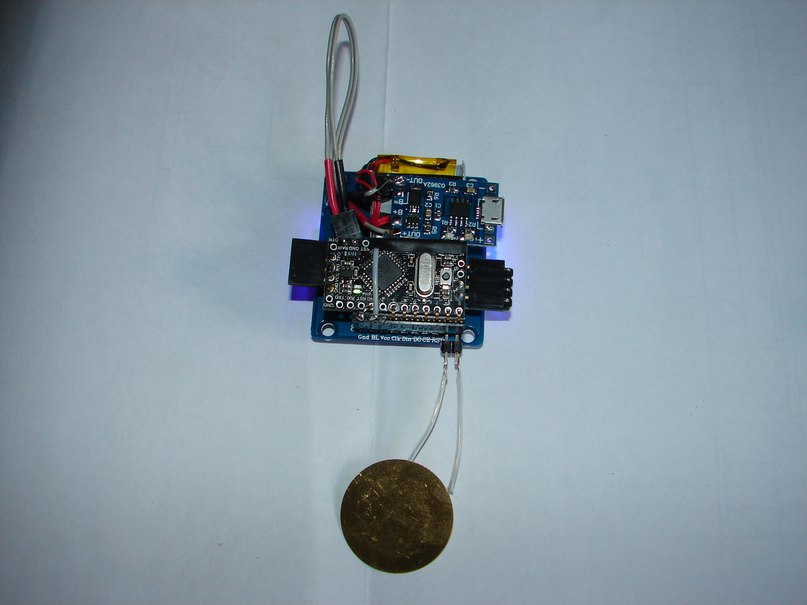

Подключение дисплея от Нокии 5110 к Ардуино.


Сборка (видео)

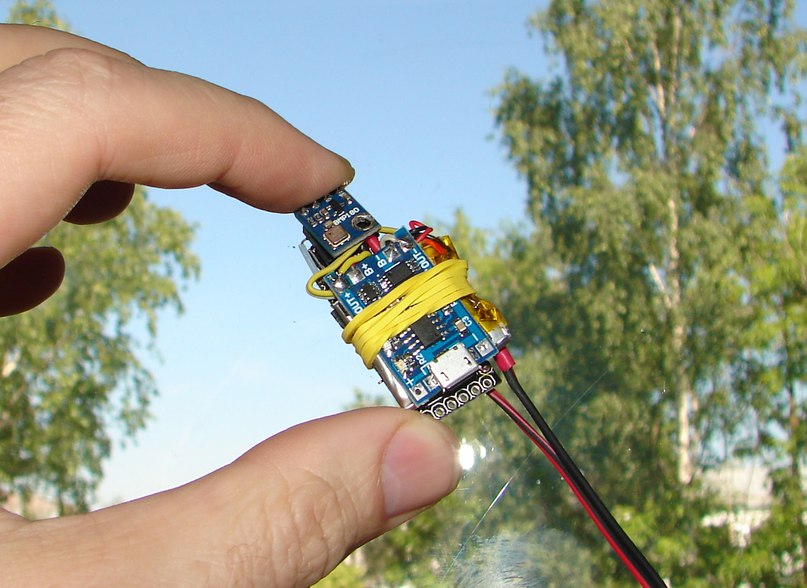

Приборчик преобразился, стал компактнее. Размером с маленький будильник.


А если снять дисплей, то и в защитный шлем войдёт!
Думаю закатать его в термоусадку, может даже прозрачную.
Пусть будет видно «высокотехнологичное» содержимое.

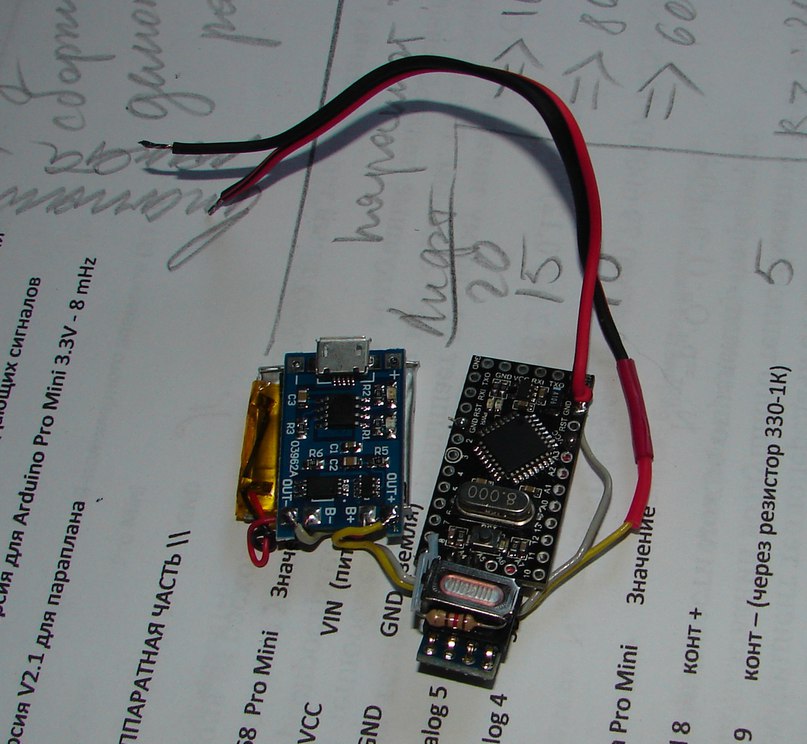

Слева — элемент питания с контроллером заряда-разряда, справа — плата с датчиком и динамиком от сотового телефона. Последовательно с динамиком подключил сопротивление 120 Ом. Громкость вполне приемлема если разместить в шлеме.


Вывел в виде «хвостика» провод куда можно запаять любой выключатель, какой душа пожелает. Я использовал обычный компьютерный джампер.

Алгоритм работы всё тот же. Как парашютной, так и парапланерной версии.

Без дисплея с элементом ёмкостью 100 мА AltVar V2 проработал непрерывно более 10 часов.

С подключенным дисплеем (была включена подсветка)
и элементом 200 мА — более 7 часов.
Без подсветки дисплея — более 20 часов.

Катал на лифте прибор с парашютной прошивкой — работает как и прежний мой вариант.

Можно использовать как обычный высокоточный альтиметр-вариометр.

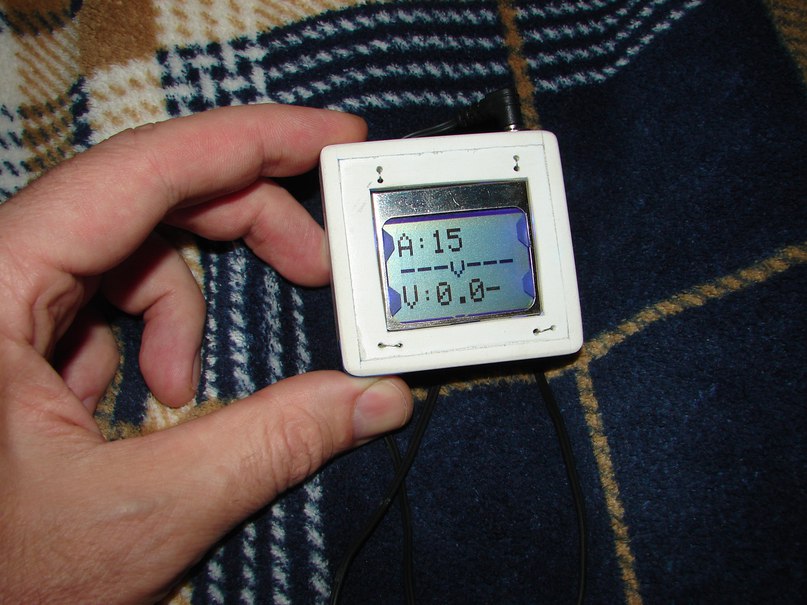

Формат вывода информации:

А: 15 (высота в метрах)
---v--- (признак снижения, в случае набора высоты +++^+++)
V: 0.0 — (вертикальная скорость в м/сек)

Парапланерная прошивка — пока без дисплея. В дисплейной версии выявил некоторые звуковые глюки. Пока не разобрался почему… Поэтому скетч не публикую.

Парапланерная версия без дисплея работает хорошо и эту прошивку можно использовать.
Также работает и скетч, который я использовал в качестве основы своего проекта.
Огромная моя благодарность его автору!

Пъезопищалку заменил, как я уже указал, на динамик от сотового телефона, подключив к нему последовательно сопротивление 120 Ом.
Довольно громко и отчётливо звучит.

Все соединения компонентов у меня указаны в «шапке» скетча.
Компилятор тот же — 1.0.6


Прошивал с помощью обычного TTL-UART USB переходника CH340G.
Он самый постой, не ресетит Ардуину. Поэтому после компиляции, нажимал кнопку RESET сам.

Все прошивки отправляют данные высоты, вертикальной скорости и давления на COM-порт. Правда в работе в таком режиме система может его определить как некий майкрософтовский прибамбас, причём неправильно работающий.

В общем получилось довольно просто и вполне бюджетно.

Благодарю всех кто отозвался на предыдущую мою статью по этой теме.
Некоторые Ваши замечания я учёл при создании новой модификации своего приборчика.

Автор: SergeNovo
