Здравствуйте многоуважаемые читатели. Уж не знаю куда писать, сюда или в GT, но раз первоисточник находиться здесь, то и я запощу на Хабр.
В общем если вы, такой же как и я, прилежный установщик обновлений и вас постигла сия участь

Воскрешаем FTDI в картинках

… а из опуса UnknownType вы мало что поняли, добро пожаловать под кат!

Первое, с чего стоит начать, это посмотреть на список устройств. И если вы там ведите вот такое,

Воскрешаем FTDI в картинках

то в свойствах скорее всего обнаружите отсутствие какой либо информации о драйверах.

Воскрешаем FTDI в картинках

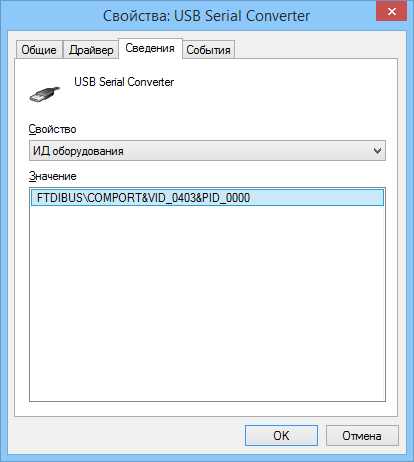

А само устройство неожиданным образом получило PID равным 0000.

Воскрешаем FTDI в картинках

Так что бегом в сеть искать/качать драйвера FTDI версии 2.8.14.
Накатите на устройство сначала ftdibus, а затем ftdiport. Уж с этим я надеюсь вы справитесь без картинок? Поставили? Теперь у вас в системе два конвертера, один из которых почему-то :) не работает. Всё нормально — так и должно быть. Теперь снова отправляемся на просторы неизведанной и качаем FTDI'вскую утилиту MProg3.5.

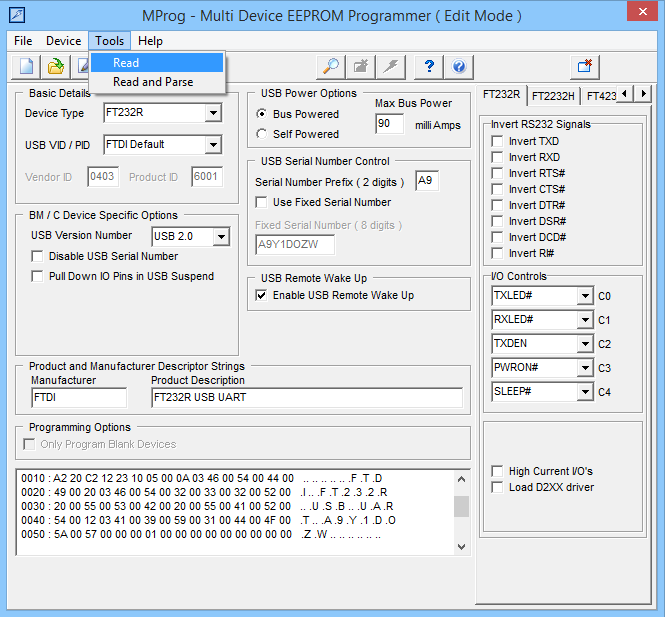

Запускаем и выбираем в меню Tools > Read and Parse.

Воскрешаем FTDI в картинках

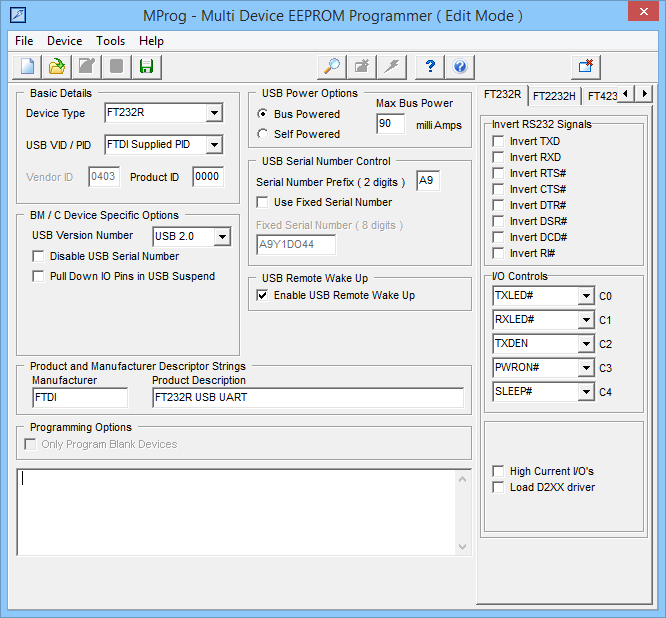

Эта чудо-прога сама всё считает и распишет по ячейкам.

Воскрешаем FTDI в картинках

После этого появляется возможность ввести в окошке Product ID «6001» (для FT232R(L)), а затем войти в меню File > Save As… и сохранить EEPROM на жёсткий диск.

Воскрешаем FTDI в картинках

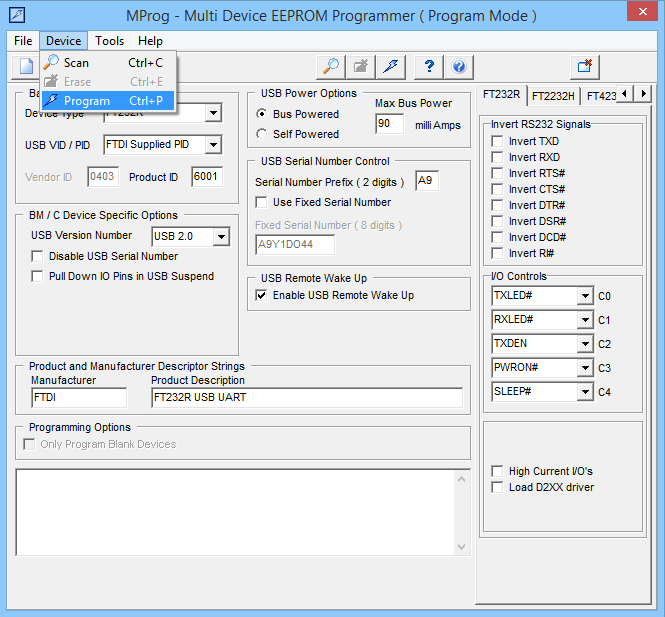

Данная процедура обязательна, ибо без неё утилита не даст возможность прошить микруху. А прошивается она на раз-два и буквально за пол секунды. Нужно лишь нажать Сtrl+P.

Воскрешаем FTDI в картинках

После прошивки и прочитаться можно.

Воскрешаем FTDI в картинках

Главное потом проследите, чтобы на устройстве стояли правильные драйвера, а то придётся проводить процедуру ещё раз.

Заключение: как видите, ничего сложного, а с картинками вообще — как два пальца об асфальт :)

PS не несу ни какой ответственности ни за что, во всём виноваты вы сами Воскрешаем FTDI в картинках
