Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки

в 13:15, , рубрики: arduino, diy или сделай сам, nRF24L01+, потолочная плитка, радиоуправляемый катер

Хочу рассказать о моем увлечении радио моделями, в частности катерами.

Для управления моторами решил использовать ардуину и готовый пульт для квадрокоптеров. Данный пульт собран с использованием радио модуля NRF24L01, и к тому же один добрый человек раскодировал протокол.

1 модель

Для начала решил выбрать тип корпуса: катамаран. За основу взял данную картинку:

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 1

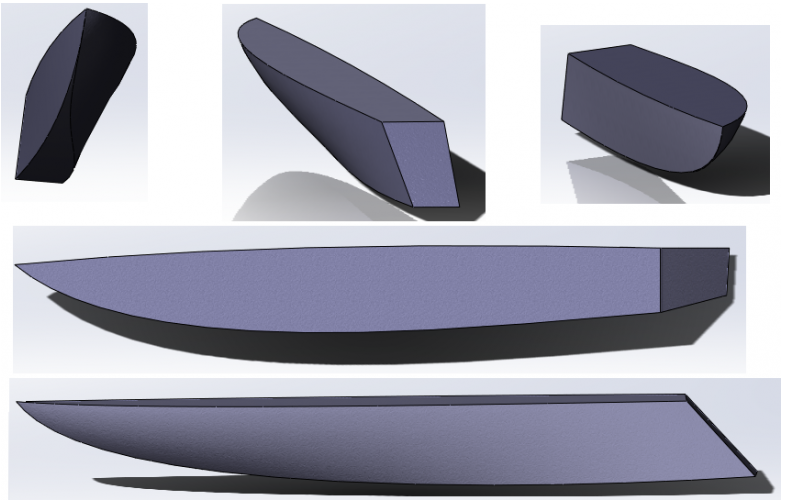

По данной картинке был сделан набросок 3D модели, для того чтобы из нее сделать выкройку в одной замечательной программе pepakura designer:

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 2

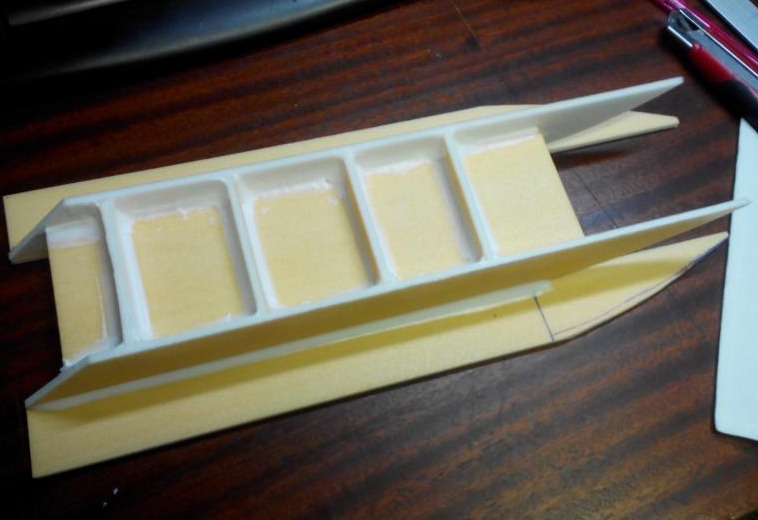

Но конечно программа не смогла сделать нормальную выкройку по моим слишком криволинейным поверхностям. Пока шло мое обучение, какие все-таки должны быть 3D модели, решил делать без чертежей «на глаз»:

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 3

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 4

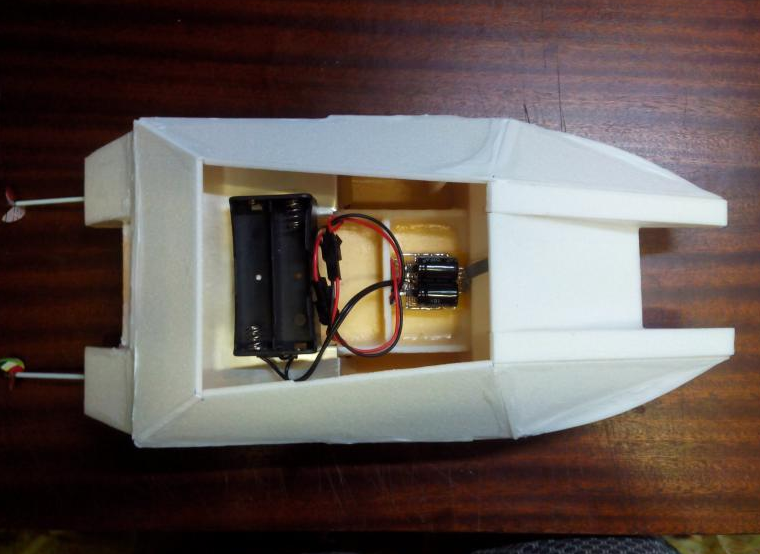

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 5

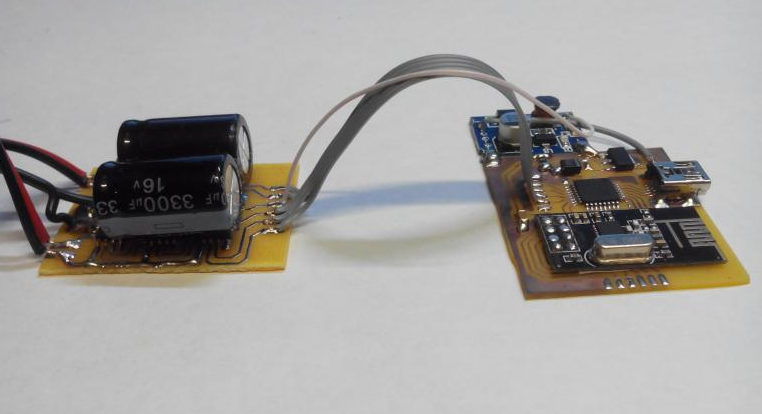

И собственно сама ардуина (самодельная) с драйвером на SI9986:

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 6

И конечно видео:


Ни одна уточка не пострадала.

Был выявлен ряд недостатков:

  1. Модель тяжелая.
  2. Потолочный клей (для пистолетов в виде шприца) тяжелый и размокает от воды.
  3. Масляная камера с использованием литола (кто-то предлагал как вариант от протечек со стороны вала) справляется плохо.
  4. Напряжения 1 литиевого аккумулятора явно недостаточно. Требуется как минимум 2S батарея.
  5. Винты захватывали воздух.
  6. Драйверы на SI9986 со временем сдохли от перегрузок.
  7. Двигатели со старого радиоуправляемого вертолета требовал радиатор, так как очень сильно раскалялся.
  8. Моя конструкция катера была явно неудачная: короткая и высокая.

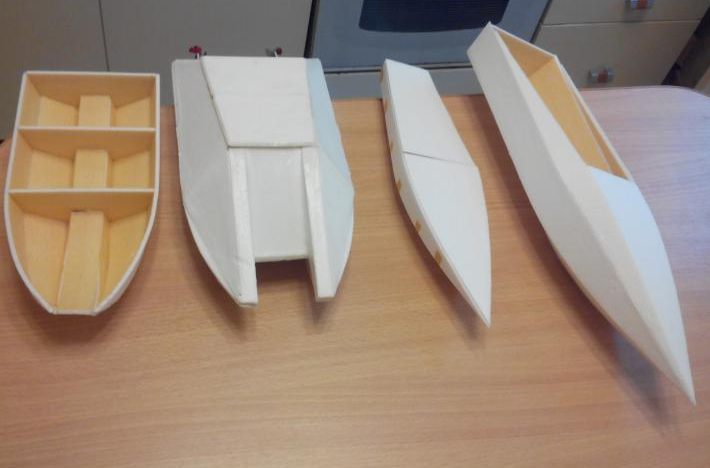

После небольшой работы над ошибками и увеличения опыта в создании «правильных» 3D моделей появилось несколько новых корпусов:

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 7

Для следующей модели был выбран самый маленький, который как я ожидал должен был хорошо себя показать.

2 модель

В принципе я был доволен, но стало ясно что моторы требуется менять на один мощный, а направлением управлять рулем.

3 модель

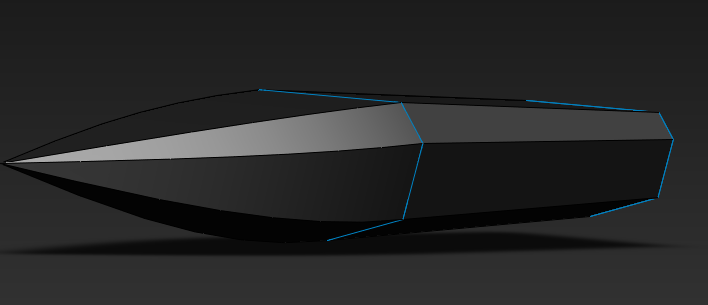

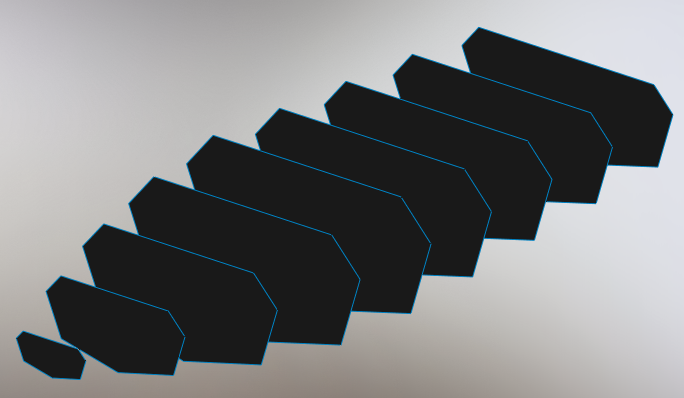

Данную модель я не собрал до конца, но научился делать 3D модели для получения выкроек, а также узнал что такое шпангоуты и их назначение.

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 8

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 9

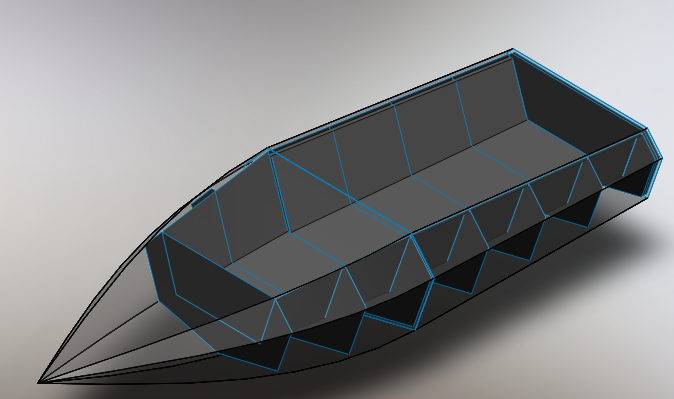

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 10

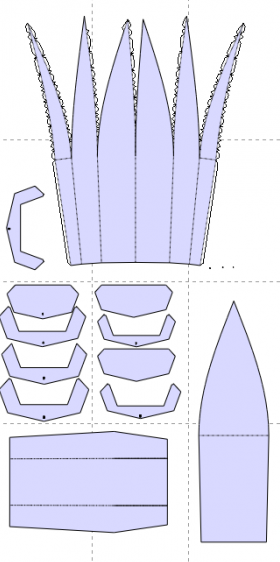

По данной модели была сделана выкройка:

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 11

Также узнал о отличной замене потолочной плитки: подкладка под ламинат.

У подкладки ряд плюсов по сравнению с потолочкой:

  1. Размер листов: 1000 х 500 мм.
  2. Различная толщина, я купил толщиной 3 и 5 мм, но использую пока только 5 мм.
  3. Отсутствие различного профиля и картинок.
  4. Хорошая прочность за счет большей толщины (для 5 мм).

А в остальном очень похожи:

  1. Малый вес.
  2. Не боятся воды.
  3. Низкая цена и доступность.

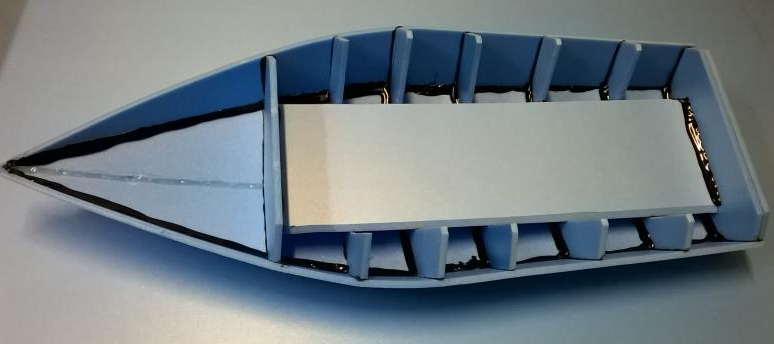

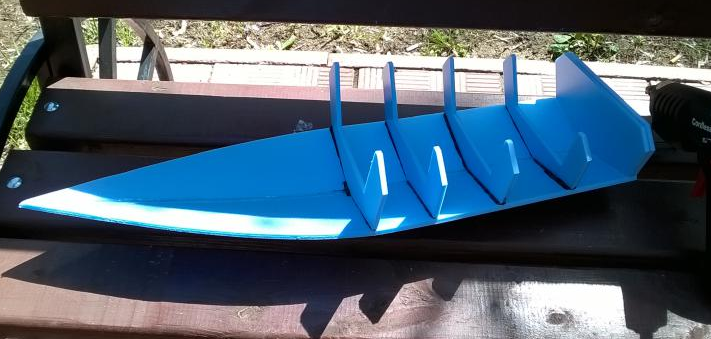

Клей использовал Титан, но затем перешел на термоклей, с которым сборка ускорилась в несколько раз.

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 12

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 13

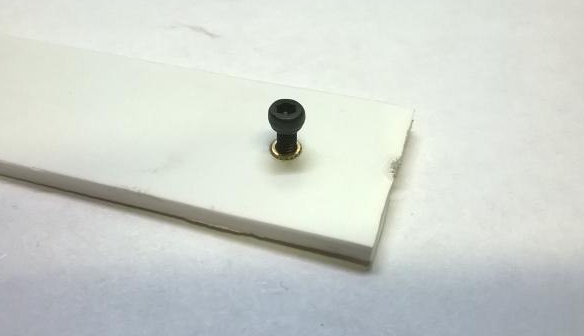

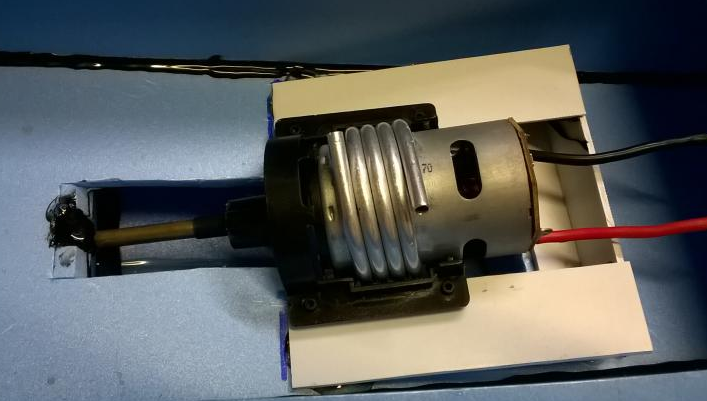

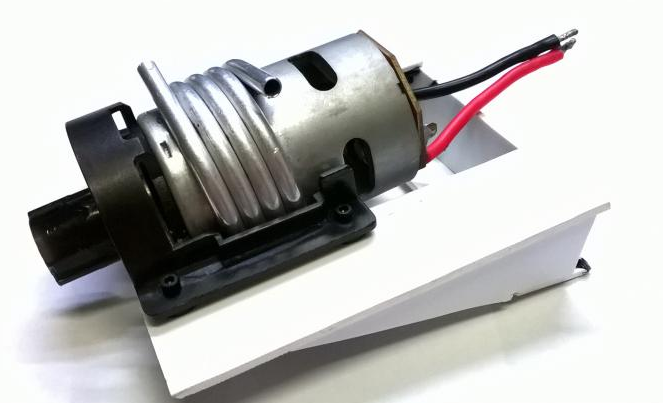

Мотор, руль и вал были куплены магазинные, запчасти от магазинного радиоуправляемого катера. К тому же я научился вплавлять латунные гайки в пластик, и проблемы крепежа двигателя больше не было.

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 14

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 15

Радиоуправляемый катер на Arduino и радио модуле NRF24L01 из потолочной плитки - 16

Данный мотор очень прожорлив, и имеет огромный пусковой ток, около 10 А, может и выше. Поэтому я решил сделать драйвер двигателя проще: из 1 полевого транзистора, отказался от заднего хода и упростил разработку платы.

Была разработана, разведена и изготовлена лата управления, состоящая из самодельной ардуины на Atmega328P, радио модуля NRf24L01, драйвера полевого транзистора, нескольких стабилизаторов напряжения. Также плата была протестирована:

Осталось проверить плату с «большим» мотором, и установить в плату, установить сервопривод с обвесом, продумать герметизацию крышки катера и можно будет испытывать на воде.

И конечно делюсь выкройками катеров, с различными габаритами, для желающих собрать:

Катер_v3.1_450х173х85

Катер_v3.1_590х227х112

Катер_v3.1_750х288х142
