Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Привет!
В очередной раз заглянул в гости к профессионалам в области 3d-печати и 3d-сканирования.
— Есть у вас что-нибудь интересное?
— Вот что у нас есть!

Ручной

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

— Ого, а еще что?

Высокоточный промышленный оптический сканер

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Я решил потестить стационарный 3d-сканер, так как с ручным я уже игрался имел дело.

— А что им сканируют в основном?
— Зубы и драгоценности. Есть? Выкладывай.
— Э… а попроще? Что нибудь поближе к хакингу к практическим задачам необходимым в быту?
— Ну, можно погнутый ключ отсканировать, в 3d-редакторе выпрямить, а потом либо форму для литья напечатать, либо сразу на металлическом 3d-принтере воссоздать.
— ОК, тогда вы просто покажите, как происходит процесс сканирования и редактирования, а как металлический 3d-принтер работает я знаю, и форму для отливки тоже уже делал.

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
(Осторожно, много фото)

TTX сканера

Метод сканирования — Фазовое смещения оптической триангуляции (Phase shifting optical triangulation)
Количество камер — 2
Объем сканирования — 80x60x60 мм
Разрешение камер — 1.4 Мп
Точность ±0.01 мм
Формат выходных данных — STL

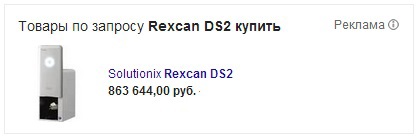

погуглил цену
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Технология сканирования

Патент «Phase shifting optical triangulation»
en.wikipedia.org/wiki/Structured_light
en.wikipedia.org/wiki/Structured-light_3D_scanner

Принцип создания 3d-образа поверхности по интерференционной картинке, используемая в 3d-сканерах на структурированном свете.

Процесс сканирования

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

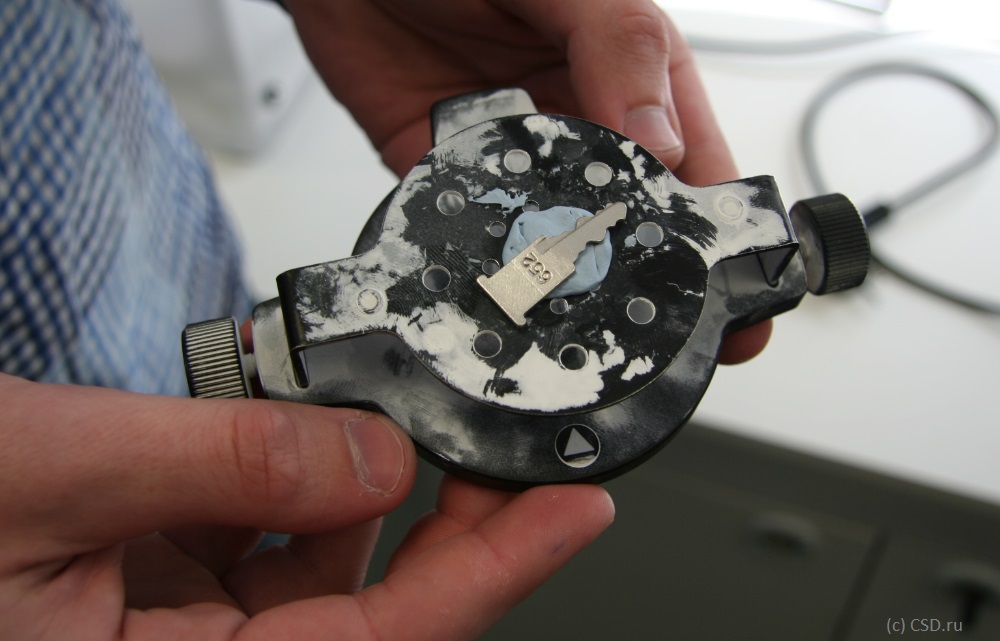

Ключ крепится на платформе, благодаря специальной «жвачке».

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Ключ слишком блестящий. Сперва его надо покрыть матовой пленкой.

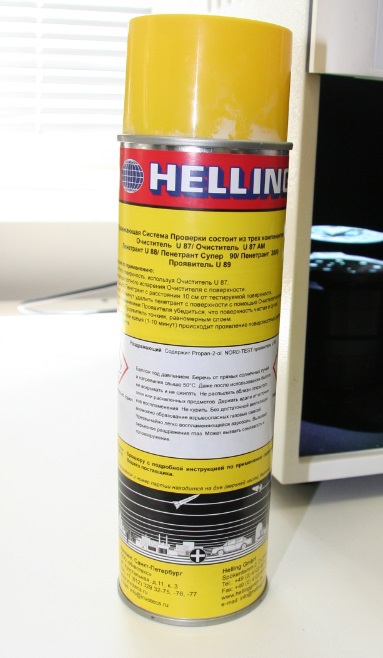

Спрей-тальк
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

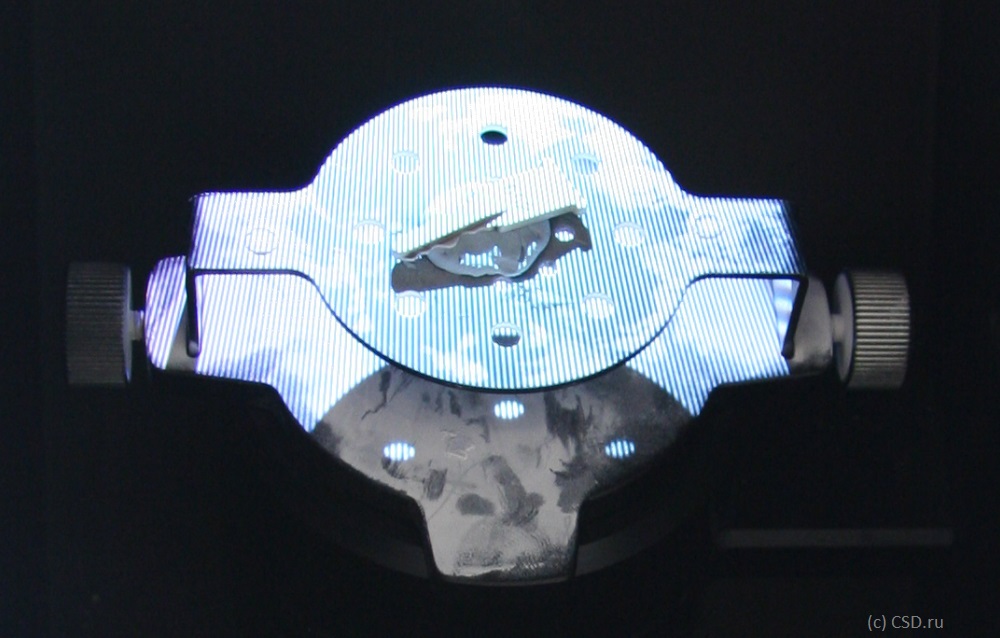

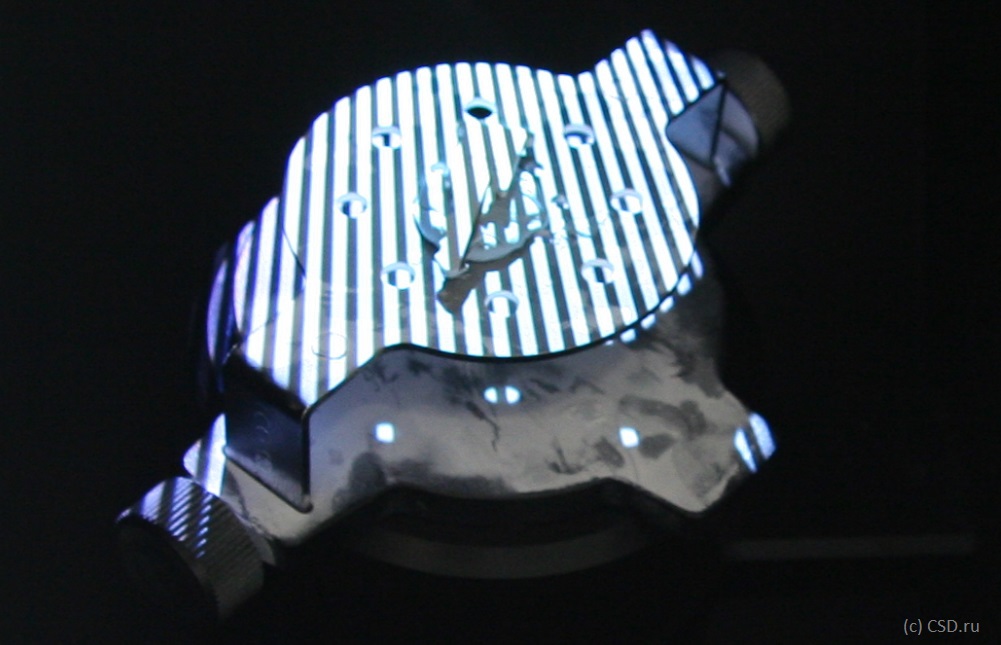

Помещаем в камеру для сканирования, где его будут крутить-вертить и фотографировать
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

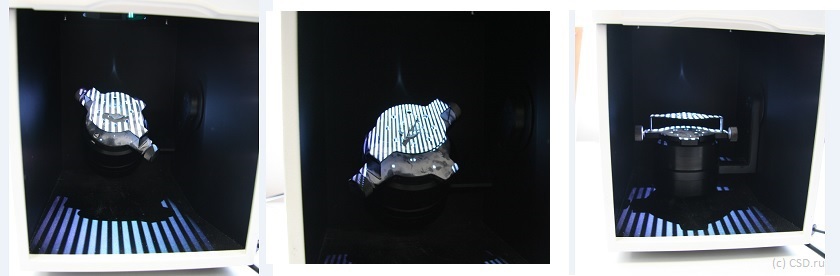

Сканируемый объект может перемещаться по двум осям (колебание и вращение).

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Видео процесса сканирования.

Сканирование занимает около 10 минут, и параллельно 3d-модель проявляется в программе
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Обработка в 3d-редакторе
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Удалили платформу (но «жвачка» осталась)

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Более серьезный редактор. Позволяет группировать области. Очищаем модель от «жвачки».

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Практически готовая к модификации 3d-модель.
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Пока специалист обрабатывал модель в 3d-редакторе, я осмотрелся по сторонам и нашел кое-что любопытное

Что я заметил еще

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

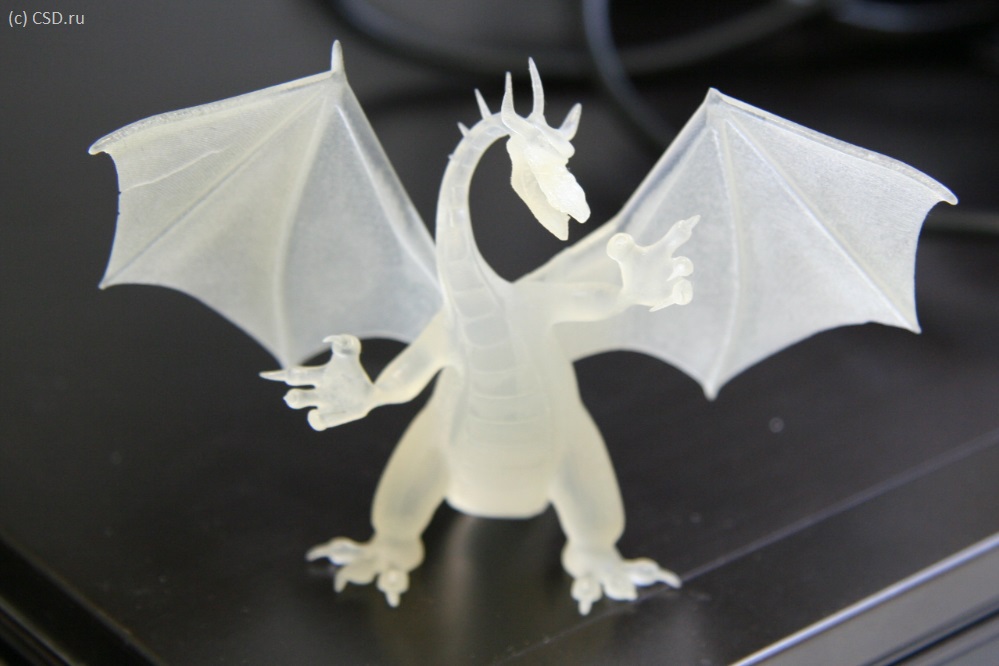

Печать на основе светоотверждаемого акрилата, одна из самых точных технологий
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Liberator в разобранном виде

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Liberator в собранном виде (75% размера оригинала)

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
детализация поражает (высота дерева 2 см)

Макет города
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Гипс

Шина для лечения травм руки
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Говорят, что намного удобнее классических приспособлений, потому что легкая и персонализированная

Череп 1
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
макет использовался в реальной нейрохирургической операции

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Череп 2
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
3d-модели создаются на основе рентгеновских снимков

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

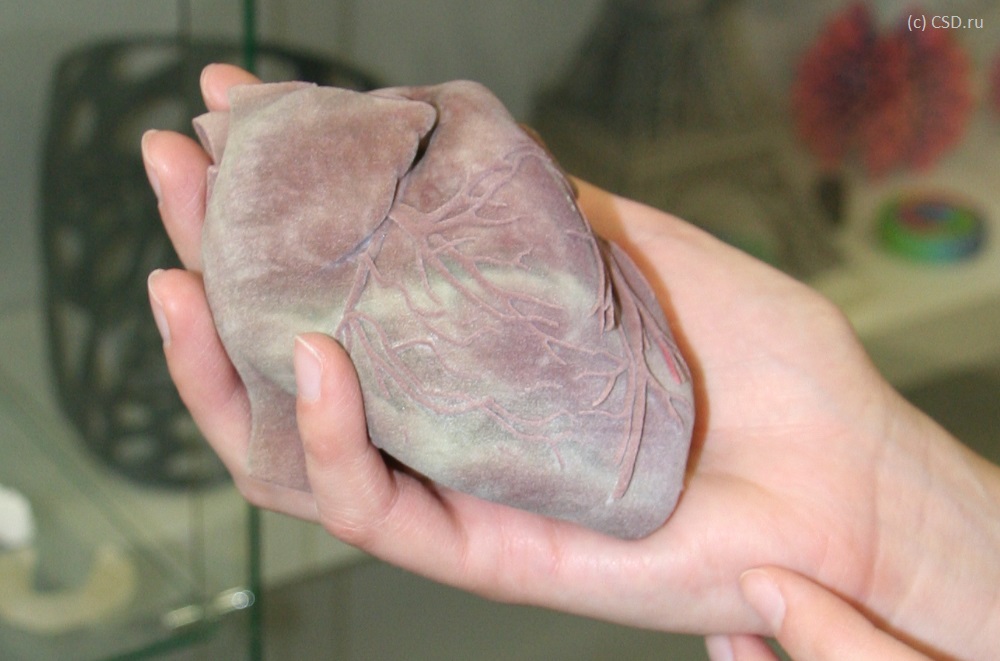

Сердце1
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет

Сердце2
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Совсем не такое как в школьных учебниках по анатомии

Зубы
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
Стоматологическое использование 3d-принтеров и 3d-сканеров постоянно растет

Микро
Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
3d-принтеры по металлу могут работать с невероятной детализацией

Как я при помощи 3d сканера подделывал ключ, держал в руках череп, сердце и пистолет
«До скорой встречи»
