Вскоре после того как я автоматизировал освещение в деревне, мы приняли решение, что нужно сделать капитальный ремонт в московской квартире. Это был шанс реализовать свою мечту об “Умном доме”. Особого понимания, что должно быть в умном доме, у меня не было, поэтому я решил руководствоваться универсальным принципом:" Если вы не знаете с чего начать умный дом, начинайте с освещения”.

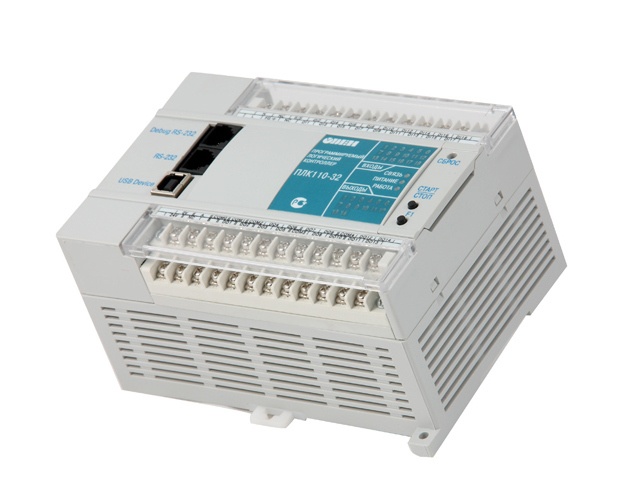

Ремонт начался достаточно спонтанно, и времени досконально изучать тему умных домов особо не было. Если бы мне пришлось делать все еще раз, я бы более внимательно изучил другие подходы, в частности, OpenHab и KNX, но особого времени на изучение не было, поэтому я решил использовать то, что уже изучил, и первая мысль была — использовать все тоже программируемое реле ПР110. В тот момент мне казалось, что его возможностей более чем достаточно, и единственное, что нужно — это подключить его к локальной сети, чтобы в перспективе можно было управлять светом с телефона и других устройств. К сожалению (или к счастью), простого решения подключить его в локальную сеть не нашлось, зато в линейке продукции ОВЕН был промышленный контроллер ПЛК110. Для его программирования нужно было изучать комплекс CoDeSys, но в нем тоже можно было программировать в визуально й среде в виде блоков, что в тот момент мне казалось очень удобным. Поэтому я остановился на нем.

Выбрав основу архитектуры, нужно было принимать решение, что делать с проводкой. Я — категорический противник беспроводных технологий, поэтому по-максимому все должно работать по проводам, а беспроводные технологии только как дополнение. Например, я сразу решил, что если я захочу поставить, например, датчики открытых окон, то их можно сделать беспроводными, так как они не оказывают критического влияния на работоспособность основных систем. Про беспроводные технологии — они тоже сейчас есть, я расскажу в следующих статьях.

Итак, я использовал подход коллекторной разводки, когда от каждого выключателя и от каждой лампы провода ведутся к единому щитку, где все коммутируемся. Для электрических розеток я решил, что коллекторная разводка — это слишком, и все розетки в каждой комнате объедены в единую цепь, и от них идет единый кабель в кладовку, где стоит электрический щиток. Это не позволяет выборочно обесточивать розетки, когда все уходят из дома, но я считаю это не очень нужным, а для контроля электроприборов у меня реализован другой подход — стоит датчик тока, измеряющий общий уровень нагрузки.

Когда я только приступал к строительству своего умного дома, я еще не был уверен до конца в успехе своей затеи, и поэтому от выключателей я решил вести не витую пару, что было бы и удобнее и достаточно, а медный провод сечением 1.5 кв. мм. в количестве 4 жилы на точку. Мои доводы в пользу медного провода, а не витой пары, были очень просты — если что, я всегда смогу сделать обычное электричество.

Кроме медного провода я провел, где только можно было придумать, витую пару: локальная сеть в каждой комнате, IPTV, куча резервов для подключения каких-нибудь датчиков и так далее. В итоге теперь у меня есть большое количество лишних витых пар там, где это не нужно, а там, где мне она потребовалось, нет ничего (но об этом позже).

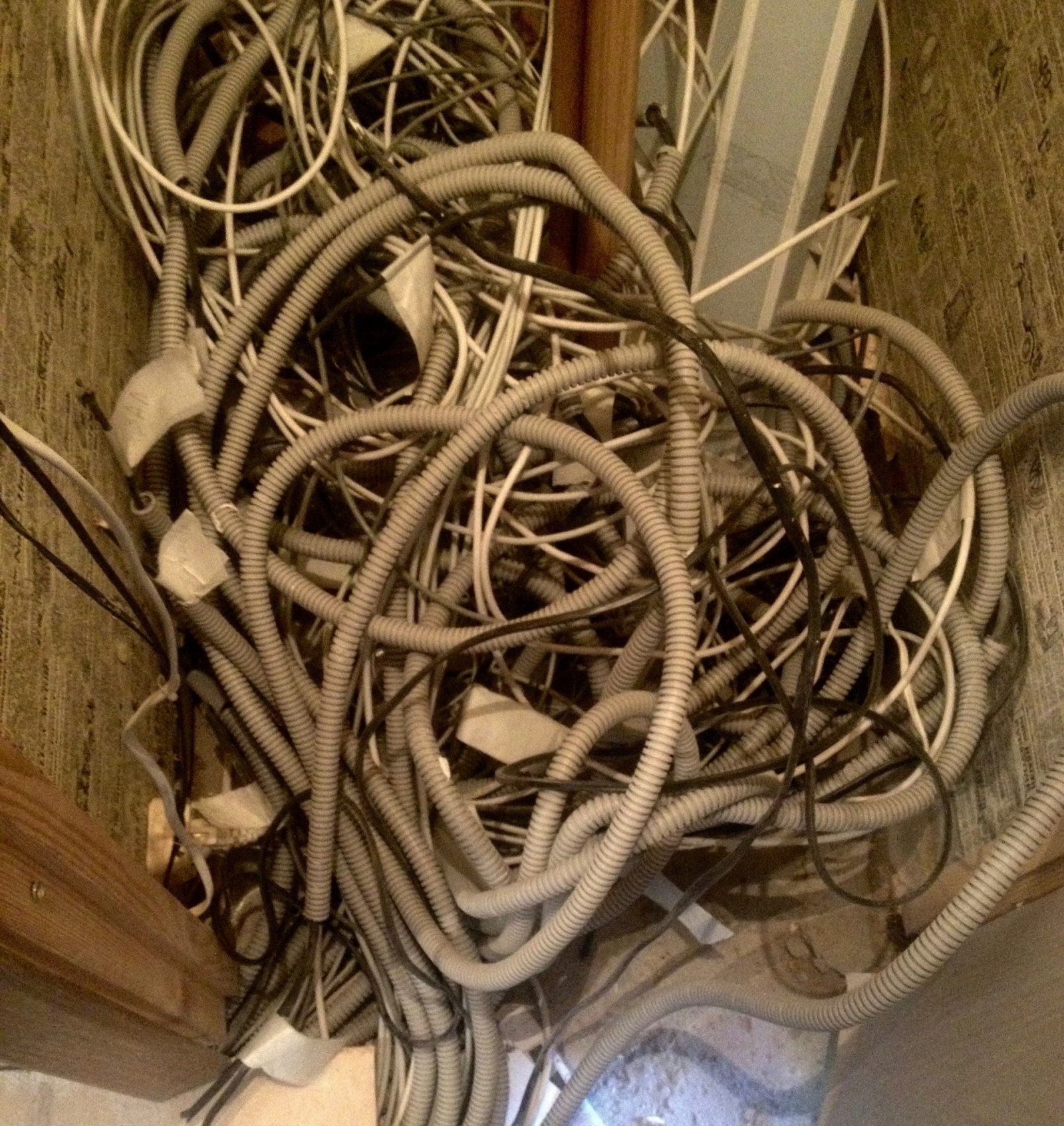

Такой вот адский пучок проводов приходит в мой “коллектор”. Так он выглядел до того, как его убрали в кабель-каналы. Как показывают прикидки, на небольшую 2-х комнатную квартиру у меня в сумме ушло более километра различных проводов.

Пока полным ходом шел ремонт, нужно было подумать об электрическом щитке и контроллере. С контроллером вышла небольшая загвоздка — вначале я заказал контроллер с релейными выходами, что позволяло подключать нагрузку непосредственно к контроллеру, но потом, почитав что реле со временем могут выходить из строя (и тогда прийдется ремонтировать контроллер или менять его), я решил поставить промежуточные реле и заказал на замену контроллер с транзисторным выходами. Срок поставки нового контроллера занимал несколько недель, поэтому я решил поставить все тоже программируемое реле в качестве временного решения, а в будущем сделать из него бэкапный вариант, если с контроллером что-то случится.

Первая версия щитка: слева — силовая электрика, справа — низковольтная. Конфигурация еще буде меняться, и в правый щиток еще много чего добавится. Синий блок в левом щитке в среднем ряду — это промежуточные реле, на которые подается 24В с контроллера, и они уже коммутируют выходную нагрузку 220В. Они легко меняются, и у меня в щитке хранится несколько запасных.

Очень сложной задачей оказалось подобрать выключатели. Я решил не использовать сенсорные панели, а изначально хотелось использовать самые обычные выключатели. Ну, или почти самые обычные — для умного дома нужны выключатели без фиксации они же выключатели-кнопки. Как оказалось далеко не у всех производителей они есть или, точнее, не во всех сериях. Особенно в бюджетных сериях.

Я досконально изучил каталоги почти всех представленных в России производителей и стал разбираться в сериях лучше, чем многие продавцы-консультанты, а иногда, чем сами представители. :-) В результате выбор пал на серию выключателей Basic 55 компании ABB — в каждую комнату мы подобрали свою расцветку под цвет обоев. Конечно же оказалось, что большая часть моделей поставляется под заказ, поэтому временно были куплены турецкие кнопки… для звонка.

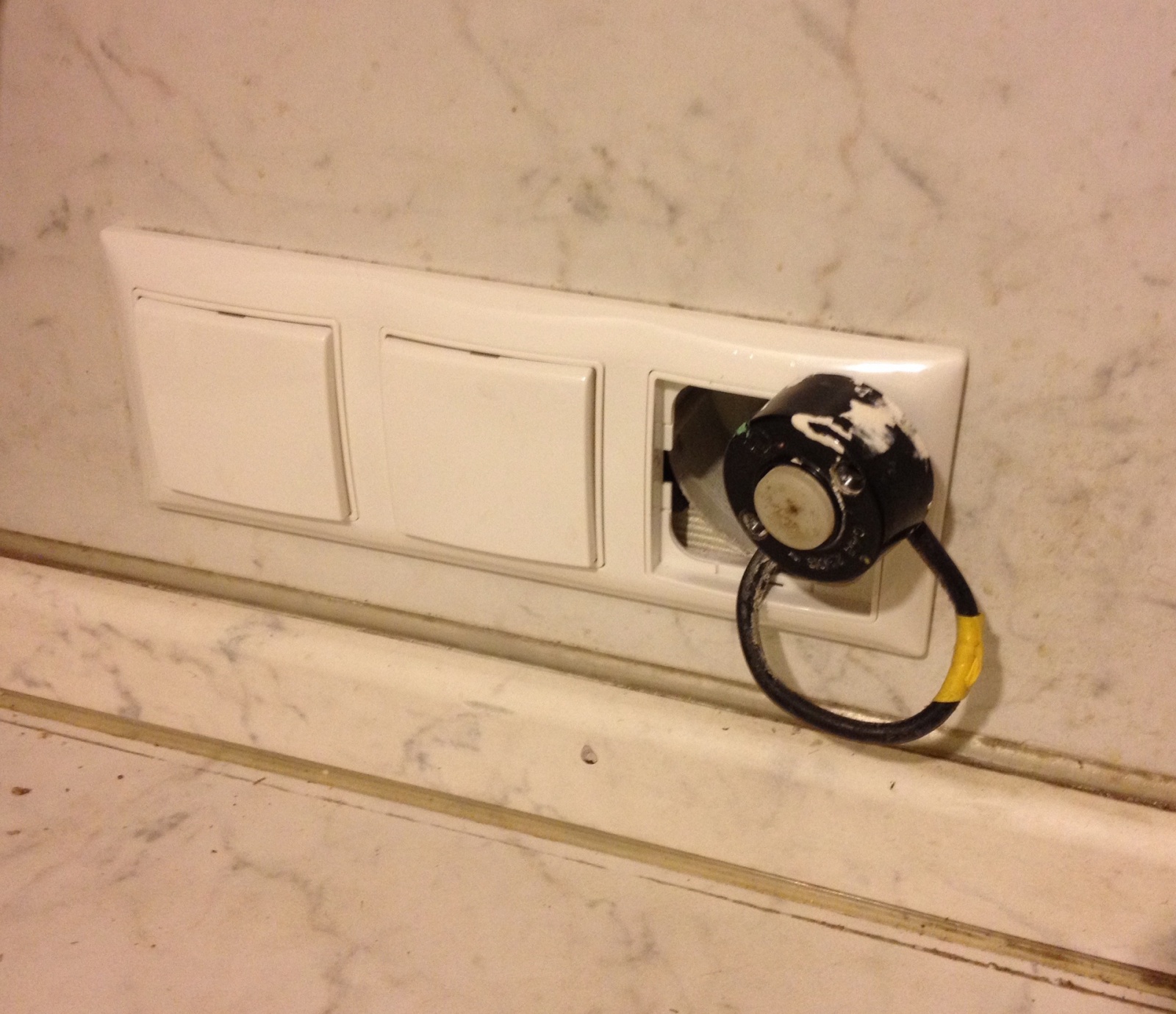

Временное решение. Конечно, можно было заменить в кнопке клавишу, поставив такую же от обычного выключателя, но внешний вид у ABB все-таки получше.

Когда приехали ABB-ые розетки и кнопки, получилось очень даже симпатично.

По каким-то причинам одну кнопку в заказе потеряли. Пришлось еще месяц жить с такой времянкой.

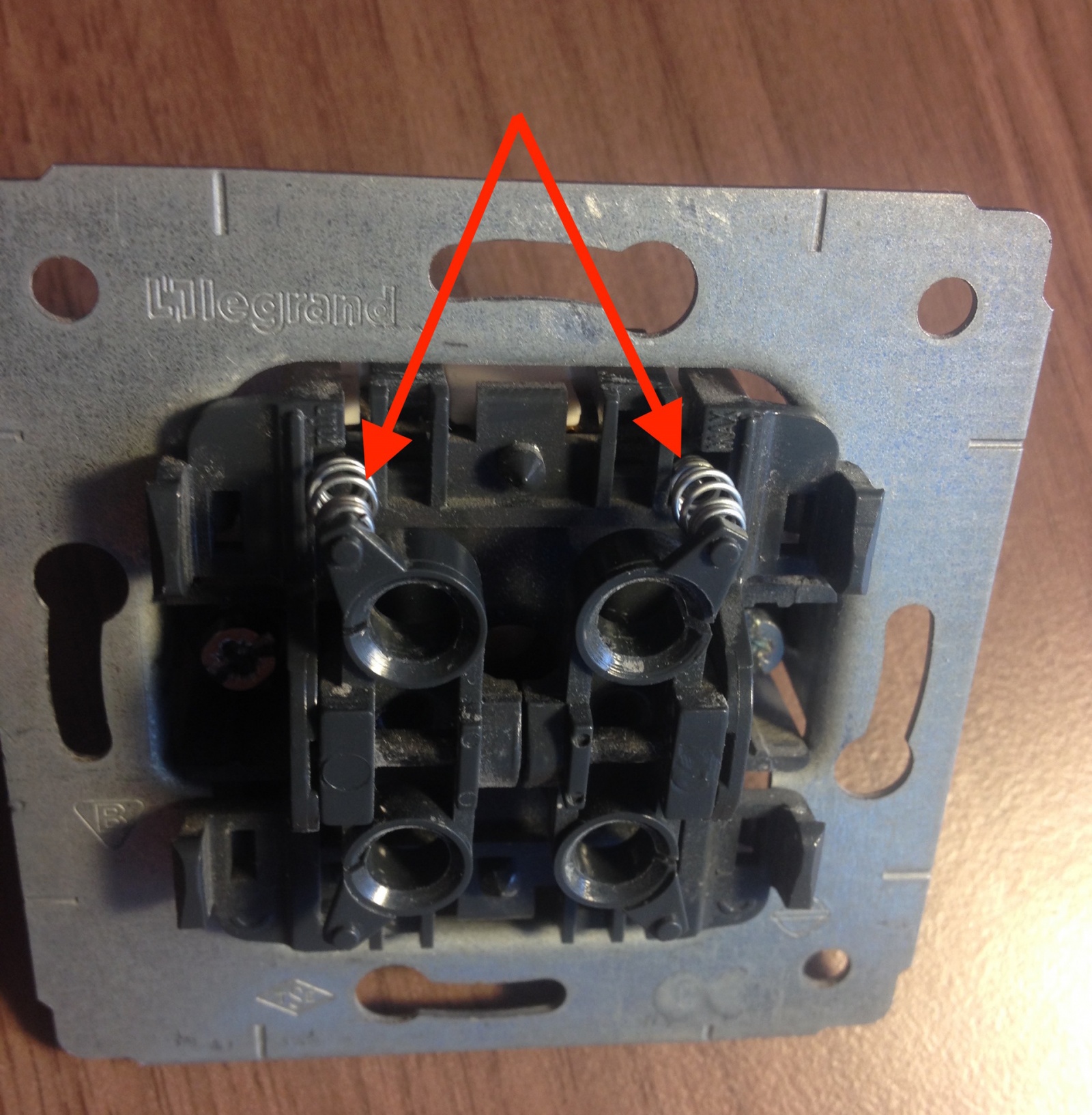

В серии Basic 55 у ABB не было 2-х клавишных кнопок (нужно сказать, что 2-х клавишные выключатели без фиксации есть мало у кого), которые нужны были для ванной и туалета. К счастью, решение нашлось очень быстро — разобрав старый выключатель Legrand, стоявший до ремонта, выяснилось, что он легко переделывается в выключатель без фиксации — достаточно вытащить из него пару пружинок. Так что, тут я отделался малой кровью.

Одна из смешных проблем с кнопками заключается в том, что у них нет подсветки (я сейчас уже не помню, но если у кого из производителей и были выключатели без фиксации с возможностью подсветки, то только в самых дорогих сериях, да и то, не уверен). Так как выключатели без фиксации, то понять, включен он или нет, нельзя, поэтому, например, не видно, есть ли кто в ванной или туалете, или нет. Теоретически, подсветку можно добавить, поставив светодиод, и поэкспериментировать, в планах это есть, но уже более года руки до этого не доходят….

История про выключатели будет неполной, если не упомянуть Aliexpress. У китайцев есть очень неплохие серии сенсорных выключателей, но, к сожалению, все они не имеют возможности внешнего управления (ну, или вернее сказать, те модели, которые я изучал такой возможности не имели).

Что бы я сделал, если бы начинал все сначала:

  1. Обязательно подвел бы витую пару к счетчикам воды. Во-первых, это удобно — не лазить к ним, а посмотреть просто показатели на компьютере или телефоне. Во-вторых, это контроль от протечек, когда никого нет дома.
  2. Возможность установки датчиков движения в туалете и ванной. Я вообще, не понимаю, как я умудрился об этом не подумать.
  3. Отдельная подсветка в стенах для ночного освещения (это не совсем умный дом, но все же).
  4. Датчик и витая пара во входной двери (об этом расскажу позже).
  5. Сенсорные или многофункциональные панели вместо кнопок — реализация различных сценариев на кнопках возможна, но это не очень удобно.
  6. Витая пара к выключателям вместо меди.
  7. Интернет заводил бы сразу в единую точку, причем предусмотрел бы 2 линии. (Сейчас у меня идет линия к Wi-Fi роутеру в коридоре, а от него уже идет к центральному счету. В ряде случаев это неудобно).
