В данной статье расскажу о минимальной конфигурации умного дома для небольшой квартиры, гостиничного номера или офиса на основе универсального микс контроллера.

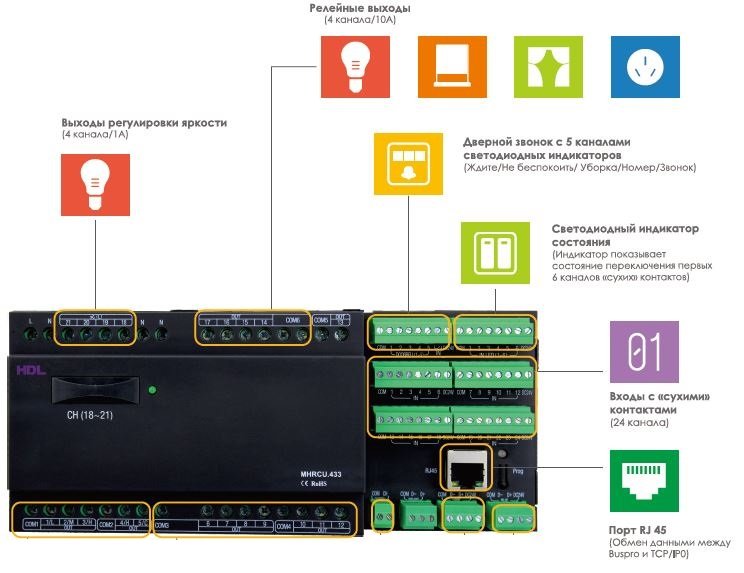

1. Универсальный микс контроллер для автоматизации гостиничных номеров, типовых квартир или офисов
У нас в распоряжении все 48 каналов:
релейные каналы с 1 по 13 по 5А каждый,
релейные каналы с 14 по 17 по 10А каждый,
каналы диммирования с 18 по 21 по 1А каждый,
24 сухих контакта,
подключение до 5 дверных звонков,
6 выходов управления светодиодными нагрузками
Система автоматизации отеля с помощью 48 каналов может отслеживать и управлять различными устройствами и режимами: панели, шторы, лампы, системы вентиляции и климат-контроля, а также другими устройствами


Данный контроллер от компании HDL

HDL-MHRCU.433
стоимостью 693$

Данная система снабжена релейным входом с «сухими» контактами, двойными протоколами связи и функциями интеллектуального дверного звонка. Она также позволяет отслеживать и управлять различными устройствами: системы вентиляции и климат-контроля, источники освещения, панели, шторы, дверные звонки и пр.
В данной системе поддерживаются интерфейсы RJ45 и HDL Buspro.
IP-интерфейс RJ45 позволяет системе подключаться к существующей сети Ethernet, что даёт возможность не приобретать дополнительно шлюз для программирования системы и удаленного доступа в шину. а установить прошивку buspro и работать в качестве шлюза в шину со стороны Ethernet, а так же поддерживает привязку к себе лицензии iRidium Mobile с возможностью использования неограниченного числа мобильных устройств.

Интерфейс HDL Buspro используется для соединения модулей различной функциональности между собой, таких как панели, дверные звонки, датчики и т.д.

Модуль RCU имеет до 17 каналов вывода (5А или 10А), в нашем распоряжении управление маломощными нагрузками: свет, небольшие моторы, насосы, звонки, замки, сирены, сервопроводы, и т.д.
-Рабочее напряжение: 20-30B пост. тока
-Статический расход энергии: 60 мА/24В пост. тока
-Динамический расход энергии: 300 мА/24В пост. тока
-Входной сигнал: Buspro, RJ45, INNER-BUS
-Порт RJ45: порт RJ45-TCP/IP Ethernet
-TRIAC: TRIAC диммер на 16А, минимальная нагрузка 30 Вт

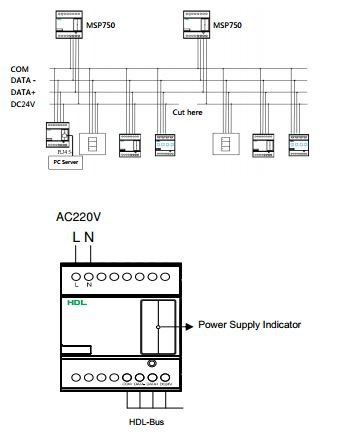

2. Блок питания шины 750мА на 25-30 шинных устройств.

HDL-MSP750.431
Стоимостью 123$

Вход 110-220В, выход +24VDC;
Защита от перегрева, перенагрузки и короткого замыкания;
Рассчитан на 25-30 шинных устройств.

Питание АС 220В±10%
Частота 50~60 Гц
Питание шины 750мА
Выходное напряжение DC 24В
Рабочая температура 0°С~45°С
Рабочая относительная влажность 20% ~90%
Температура хранения -40°С~+55°С
Относительная влажность при хранении 10% ~93%
Установка стандартная 35 мм Din-рейка
Габариты 72х88х66 (мм)
Питает около 25 устройств АСУЗ HDL

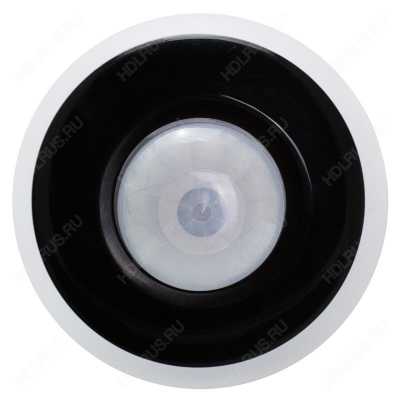

3. Новый многофункциональный датчик 8 в 1.
Быстрое подключение к шине HDL buspro. Детекция движения, освещенности, температуры, передача ИК, 2 пары сухих контактов и логика использования внешних условий

HDL-MS08M.4C
Cтоимостью 130$

Встроенный ИК детектор движения и датчик освещенности.
2 входа сухих контактов (для внешних датчиков).
Встроенная логика — 32 логических блока.
Максимум 5 входов для логического решения.
Максимум 10 контрольных целей для каждого логического блока ИК приемник ИК трансмиттер.
Память на 240 ИК команд.
3 адресные зоны безопасности.
4. DLP панель модульной конструкции европейского стандарта

HDL-MPL8.48
стоимостью 300$


Квадратный европейский стиль;
увеличенный размер стекла для полного прилегания к стене;
7 динамических страниц;
встроенный ИК приемник;
термостат;
датчик температуры;
управление музыкальным клиентом (отображение песен и плейлистов);
управление системой отопления, кондиционирования, безопасности.
Встроенный ИК приемник, термостат, датчик температуры 2х-позиционные клавиши (влево-вправо, 99 команд на каждую из сторон).

Режимы работы кнопок:
— одна вкл/выкл, одна вкл, одна выкл, комбинация вкл, комбинация выкл, — мгновенно.

Варианты управления для кнопок:
— сцена, последовательность, таймер, универсальный переключатель, — управление одним каналом, трансляция сцены, трансляция канала, — занавес — страницы 1-4 для управления освещением, другими нагрузками, — страница 5 для управления кондиционером, — страница 6 для управления музыкой, — страница 7 для управления отоплением.

Функции таймера. Сценарии до 99 событий. Пользователь определяет подсветку и статус ЖК.
Свободная графика в формате bmp с привязкой к статусу.
Цвет и материал рамки и кнопок на выбор. Обновление прошивки по шине HDL buspro.

Подведем итог, для полноценной работы системы нам неоходимо:
1. 48 канальный микс контроллер для автоматизации. Это устройство, с возможностью установки прошивки buspro, работой в качестве шлюза в шину со стороны Ethernet и установкой лицензии iRidium mobile, имеет 17 каналов реле, 4 канала диммера, 24 сухих контакта, подключение дверных звонков и управление светодиодными нагрузками, что достаточно сильно экономит бюджет проекта и более чем достаточно для автоматизации квартиры, офиса, или гостиничного номера.
2. Блок питания системы
Помимо функций питания выполняет функцию защиты системы от перепадов напряжения и короткого замыкания.
3. Многофункциональный датчик 8в1
Сочетает в себе сразу 8 элементов, что позволяет автоматизировать систему Умный дом.
4. Клавишная настенная контрольная DLP панель
Позволяет управлять всеми элементами системы умный дом и отображает состояние на DLP экране.
Общая стоимость данного решения составляет 1246$
