Управление инженерными системами здания с помощью решений на базе оборудования «Болид» + SCADA «Алгоритм»

в 14:03, , рубрики: scada, автоматизация, алгоритм, Анализ и проектирование систем, болид, Железо, инженерные системы, контроллеры, метки: , , , , ,

Данная короткая заметка будет полезна людям занимающимся автоматизацией инженерных систем(ИС) зданий и сооружений. Я заметил, что на сайте есть люди знающие о компании «Болид» и ее интегрированной системах охраны – «Орион». Но буквально совсем недавно я узнал. Что ИСО «Орион» это не их единственная разработка. Оказывается товарищи из славного города Королёва разработали свою SCADA и контроллер для автоматизации ИС здания. О них вам в вкратце и хотел бы рассказать в данной заметке.Вместо Дисклеймера:Сразу скажу пост не рекламный и умысла пиарить «Болид» у меня нет, просто эта фирма предлагает весьма популярные решения на рынке систем безопасности, да и что греха таить сам регулярно сталкиваюсь с ним в своих проектах. Поэтому я решил, что информация может быть интересно специалистам. Правда скажу честно знания в данном вопросе у меня весьма поверхностны и я в данной заметке в первую очередь просто хочу просто проинформировать, о существовании SCADA от «Болид», пост ни коим образом не претендует на статус туториала. «Предыстория» не несет в себе технической информации, скорее эмоциональную часть. Если у кого-то не «пятнишное» настроение то вы ничего не потеряете не прочитав.Предыстория:Началось всё с того, что мы с коллегой посетили выставку «Hi-Tech Building 2012», где наше внимание привлек павильон «Болида», точнее не весь павильон(потому что сам по себе он, был не интересен, ввиду отсутствия бесплатных шоколадок), а только одна из стен данного павильона.На которой на мониторах крутилось что-то вызывающее одновременно желание «вырвать глаз» и любопытство.

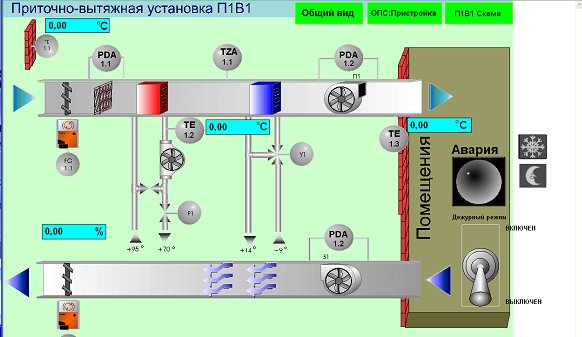

SCADA алгоритм на стенде болид


. Как только мы с коллегой подошли к стенду со SCADA, к нам тут же подбежал воодушевленный специалист компании, который рассказал нам о данном программном продукте, особенно гордясь тем, что вентиляторы на мнемо, схеме вращаются благодаря gif анимации.Мы с коллегой были так растроганы, что сочли долгом самурая посетить бесплатный семинар по «Управление инженерным оборудованием зданий» http://www.bolid.ru/support/teach/teach_9.html

Плохое фото семинара


Семинар безусловно оставил неоднозначные ощущения. С одной стороны бесплатно и полезно. С другой стороны бесконечное повторение одной и той же информации об оборудовании и решениях, саму SCADA «Алогритм» показали мельком минуты три в самом конце, но если кому-то интересно сходить получить информацию вполне можно (в конце концов в перерыве вас угостят печенькой)Оборудование и его применение:Рассказывать буду примерно в том же порядке как рассказывали на семинаре, о котором я упоминал выше.Семинар начали с рассказа об устройстве С2000-ПП

С2000-ПП


Данной прибор является преобразователем протокола из «Орион»- в «Modbus/TD»С помощью преобразователя можно, как считывать информацию о состоянии устройств в «ИСО Орион», так и посылать команды на оборудование системы «Орион», например на приборе Сигнал-20 замкнуть реле, отвечающее за включение Сирены. Подробнее прочитать можно на сайте http://www.bolid.ru/support/teach/teach_9.html.Следующий блок семинара был посвящен контроллеру C2000-Т

С2000-Т


Технологический контроллер С2000-Т позволяет управлять следующими тех процессами: приточно-вытяжная вентиляция, кондиционирование, горячее водоснабжение, отопление,пароувлажнение, ну и любым другим процессом, который вы сможете самостоятельно сконфигурировать.Прибор продается в двух форм факторах «слепышь» (только светодиоды для индикации) и с ЖК панелью оператора.Сердцем данного прибора является контроллер PIC (Мы с моим коллегой Drzugrik, долго вспоминали …по моему там стоит PIC16)Особой гордостью специалистов, компании является занимаемая данным контроллером ниша, Предполагается использовать данный контроллер как бюджетное срединное решение, с расширенными функциями конфигурирования и куцыми возможностями для программирования.Для контроллера есть набор типовых конфигураций, который периодически пополняется.В качестве второго варианта предлагается с помощью системы условных конструкций запрограммировать реакции прибора на события в системе.Также в призоре реализована функция управления по закону ПИД регулирования.Контроллер сертифицирован в качестве средства измерения.Подробную техническую информацию о железе и логике прибора, можно взять на сайте http://www.bolid.ru/production/management/management_144.html.Адресный термогигрометр «С2000-ВТ»

С2000-ВТ


Датчик температуры и влажности для системы ИСО Орион, также в качестве датчиков температуры на семинаре предлагали использовать аналоговые тепловые извещатели.Подробнее как всегда на сайте. http://www.bolid.ru/production/devices/devices_172.htmlС2000-АСР2 —

С2000-АСР2


Адресный контроллер для счетчиков воды, электроэнергии, газа с импульсным выходом. Счетчик он и в Африке счетчик, позволяет считать интегрировать показания счетчиков воды или электричества в систему «Орион» ссыль: http://www.bolid.ru/production/management/management_145.htmlПрименениеС помощью C2000-Т, можно собрать автономную систему автоматического управления. Предполагается, что к контролеру подключается C2000-КДЛ, Адресные датчики и релейные блоки системы «Орион». Также к контроллеру можно подключить в режиме Slave другие контроллеры С2000-Т, которые будут выполнять свои алгоритмы. У системы много ограничений, так например контроллер не потянет больше одного С2000-КДЛ, ну и работает данный контроллер только со SCADA «Алгоритм». Программируется и настраивается контроллер через «конфигуратор С2000-Т» (входит в состав пакета SCADA Алгоритм»Скриншот конфигуратора под спойлером:

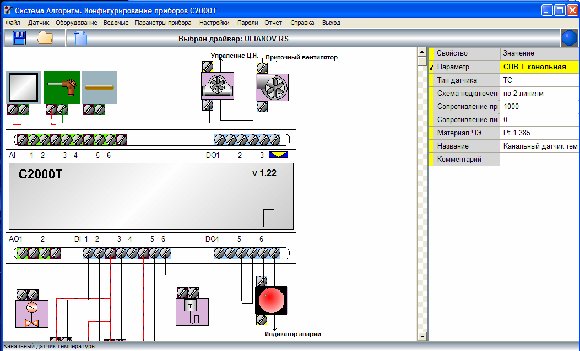

Конфигуратор


Сразу скажу, всерьез с этой программой не возился, но работать неудобно.SCADA «Алгоритм»:Поскольку на семинаре, ей уделили совсем немного времени (видимо, потому что данный продукт, ну очень слабое место системы), а в SCADA я совсем не специалист, то я расскажу вам совсем вкратце.SCADA рассчитана на оборудование компании Болид.SCADA интегрируется с АРМ Орион (импортирует данные из базы), в принципе данную SCADA можно использовать в качестве АРМ (даже более расширенной версии)SCADA имеет исполняемый файл клиент и Web клиент.Есть демо-версия работает 40 минут поддерживает один OPC сервер (если я не ошбиюсь пишу по памяти). Стоит сама по себе 10000 (это видимо главное достоинству) + дополнительные платы, за расширения и конфигурации.Почитать подробно можно на сайте, там есть и руководства и инструкцииhttp://www.bolid.ru/soft/disp/disp_37.html

SCADA Алгоритм

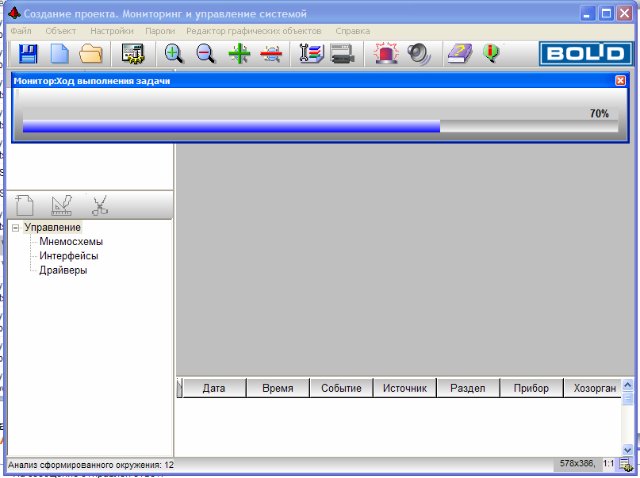

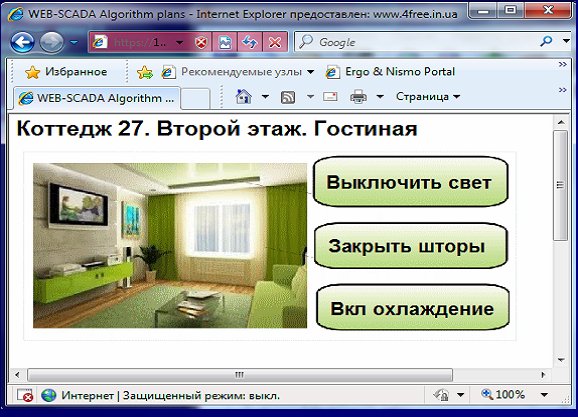

Очень раздражающая загрузка программыimageWeb КлиентimageКлиент программы (поэтажный план)image

Послесловие:Первое что повеселило на семинаре, на рабочем столе компьютера гордо сияет иконка “Delphi 7”, как-то невольно наводит на мысли что все показанное в ходе семинара ПО, написано как раз на нем. На первый взгляд, все программные продукты от компании «Болид» не удобоваримы. Да и решения по качеству отстают от зарубежных систем автоматического оправления, но зато болид может похвастаться доступной ценой и более ли менее адекватной поддержкой.Надеюсь данная статья была вам интересна, может кто-то заинтересуется и напишет более полный обзор SCADA Алгоритм, буду очень рад (мне квалификации сейчас не хватает, а тупо копипастить инструкции и презентации нет желания)П.С Данный текст может иметь некоторые шероховатости…Пятница, очень спешил к концу рабочего дня закончить. Всем хороших выходных (буду рад вашим комментариям и замечаниям)
