Ферма SharePoint 2013 в Windows Azure. AD DC

в 8:53, , рубрики: azure, domain cotroller, powershell, sharepoint, sharepoint 2013, virtual machine, Windows Server 2012, Облачные вычисления, метки: , , , , ,

Как вы знаете, уже можно загрузить и попробовать SharePoint 2013 (на данный момент продукт в статусе Preview).
Для того чтобы поработать с новой версией, необязательно покупать новый сервер или создавать виртуальные машины с заведомо неподходящими требованиями.
Рассмотрим, как с помощью возможностей Windows Azure создать ферму с SharePoint 2013.

Необходимые условия

  • Командлеты Windows Azure PowerShell
  • Подписка на Windows Azure с включенной возможностью предпросмотра виртуальных машин — бесплатно зарегистрироваться можно здесь

Получаем учетные данные для подписки

Чтобы выполнять все дальнейшие действия, вам понадобятся учетные данные безопасности для вашей подписки. Windows Azure позволяет загрузить файл Publish Settings (Параметры публикации) со всеми сведениями, которые понадобятся для управления учетной записью в вашей среде разработки.

Загрузка и импорт файла Publish Settings

На данном этапе нужно войти в систему на портале Windows Azure и загрузить файл с параметрами публикации. Этот файл содержит учетные данные безопасности и дополнительную информацию о подписке Windows Azure, которая будет использоваться в вашей среде разработки. Затем необходимо импортировать этот файл с использованием командлетов Windows Azure, чтобы установить сертификат и получить информацию учетной записи.
Перейдите на страницу https://windows.azure.com/download/publishprofile.aspx и войдите в систему с использованием учетных данных (Microsoft Account), которые соответствуют вашей учетной записи Windows Azure.
Сохраните файл с параметрами публикации на вашем локальном ПК.
Ферма SharePoint 2013 в Windows Azure. AD DC
Загрузка файла с параметрами публикации
Запустите Windows Azure PowerShell и от имени администратора.
Далее нужно импортировать файл с параметрами и сгенерируем XML-файл с вашими учетными данными с помощью PowerShell

Import-AzurePublishSettingsFile '[YOUR-PUBLISH-SETTINGS-PATH]'

Выполните следующие команды и обратите внимание на имя подписки и имя учетной записи хранения, они нам еще понадобятся

Get-AzureSubscription | select SubscriptionName
Get-AzureStorageAccount | select StorageAccountName[/sourcecode]

Выполните следующие команды, чтобы присвоить текущую учетную запись хранения вашей подписке

Set-AzureSubscription -SubscriptionName '[YOUR-SUBSCRIPTION-NAME]' -CurrentStorageAccount '[YOUR-STORAGE-ACCOUNT]'[/sourcecode]

Перейдем к настройке виртуальной сети.

Настраиваем виртуальную сеть

Для работы в домене Active Directory клиентам потребуются статические IP-адреса, клиенты должны подключаться к DNS-серверу, который поддерживает Active Directory. Внутренняя служба DNS (iDNS), развернутая в Windows Azure, не подойдет, поскольку она присваивает виртуальным машинам динамические IP-адреса. Для данного решения будет создана виртуальная сеть, в которой можно подключить виртуальные машины к определенным подсетям

  • Виртуальная сеть под названием SP2013-VNET, префикс адреса: 192.168.0.0/16
  • Подсеть под названием SP2013AD-Subnet, префикс адреса: 192.168.1.0/24
  • Подсеть под названием SP2013Farm-Subnet, префикс адреса: 192.168.2.0/24
Создаем территориальную группу

Откройте страницу https://manage.windowsazure.com/. Введите учетные данные для Windows Azure, когда появится соответствующий запрос. На портале Windows Azure нажмите Networks (Сети), Affinity Groups (Территориальные группы), внизу щелкните Create (Создать).
Присвойте территориальной группе имя SP2013-AG и выберите регион (Region). Чтобы создать территориальную группу, нажмите Finish (Завершить).
Ферма SharePoint 2013 в Windows Azure. AD DC
Создание территориальной группы

Создаем новую виртуальную сеть
Создадим новую виртуальную сеть для вашей подписки.
На портале Windows Azure нажмите Networks (Сети), затем Virtual Networks (Виртуальные сети). Внизу щелкните Create (Создать).
Присвойте новой виртуальной сети имя SP2013-VNET, введите описание и нажмите кнопку со стрелкой для продолжения.
Ферма SharePoint 2013 в Windows Azure. AD DC
Создание новой виртуальной сети
В поле Address Space (Пространство адресов) введите 192.168.0.0/16 и добавьте две подсети: SP2013AD-Subnet с префиксом 192.168.1.0/24 и SP2013Farm-Subnet с префиксом 192.168.2.0/24.
Ферма SharePoint 2013 в Windows Azure. AD DC
Добавление пространства адресов и подсетей
Оставьте для DNS значения по умолчанию и нажмите кнопку Finish.
Ферма SharePoint 2013 в Windows Azure. AD DC
Создание виртуальной сети
Таким образом, мы создали виртуальную сеть через портал управления.
Аналогичную задачу можно выполнить и с помощью PowerShell скриптов.

С помощью PowerShell скрипта

Содержимое скрипта CreateVnet.ps1

# Подписки к Azure
Get-AzureSubscription | Select SubscriptionName
# Данные о вашей подписке
$subscriptionName = "ВАША-ПОДПИСКА"
$storageAccount = "ВАША-АККАУНТ-ХРАНИЛИЩА"
Select-AzureSubscription $subscriptionName
Set-AzureSubscription $subscriptionName -CurrentStorageAccount $storageAccount
# Список возможных территорий
Get-AzureLocation | Select Name
# Параметры территориальной группы
$AGLocation = "West US"
$AGDesc = "SharePoint 2013 Affinity Group"
$AGName = "SP2013-AG"
$AGLabel = "SP2013-AG"
# Создаем новую территориальную группу
New-AzureAffinityGroup -Location $AGLocation -Description $AGDesc -Name $AGName -Label $AGLabel
# Создаем новую виртуальную сеть
Set-AzureVNetConfig -ConfigurationPath "C:SharePoint2013FarmVNET.xml"

Содержимое конфигурационного файла SharePoint2013FarmVNET.xml

<NetworkConfiguration xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns="http://schemas.microsoft.com/ServiceHosting/2011/07/NetworkConfiguration">
  <VirtualNetworkConfiguration>
    <Dns />
    <VirtualNetworkSites>
      <VirtualNetworkSite name="SP2013-VNET" AffinityGroup="SP2013-AG">
        <AddressSpace>
          <AddressPrefix>192.168.0.0/16</AddressPrefix>
        </AddressSpace>
        <Subnets>
          <Subnet name="SP2013AD-Subnet">
            <AddressPrefix>192.168.1.0/24</AddressPrefix>
          </Subnet>
          <Subnet name="SP2013Farm-Subnet">
            <AddressPrefix>192.168.2.0/24</AddressPrefix>
          </Subnet>
        </Subnets>
      </VirtualNetworkSite>
    </VirtualNetworkSites>
  </VirtualNetworkConfiguration>
</NetworkConfiguration>

Разворачиваем контроллер домена

Для подготовки виртуальной машины, которая станет контроллером домена, можно использовать портал Windows Azure или оболочку PowerShell.

Создаем новую виртуальную машину через портал
На портале Windows Azure нажмите New (Новая) и выберите VirtualMachine | FromGallery (Виртуальная машина | Из галереи).
Ферма SharePoint 2013 в Windows Azure. AD DC
Новая виртуальная машина из галереи
Выберите из списка образ Windows Server 2012. Нажмите стрелку для продолжения.
Введите название виртуальной машины, например, SP2013-DC1, в поле Virtual Machine Name (Имя виртуальной машины) и задайте пароль для пользователя Administrator. Нажмите стрелку для продолжения.
Ферма SharePoint 2013 в Windows Azure. AD DC
Создание новой виртуальной машины

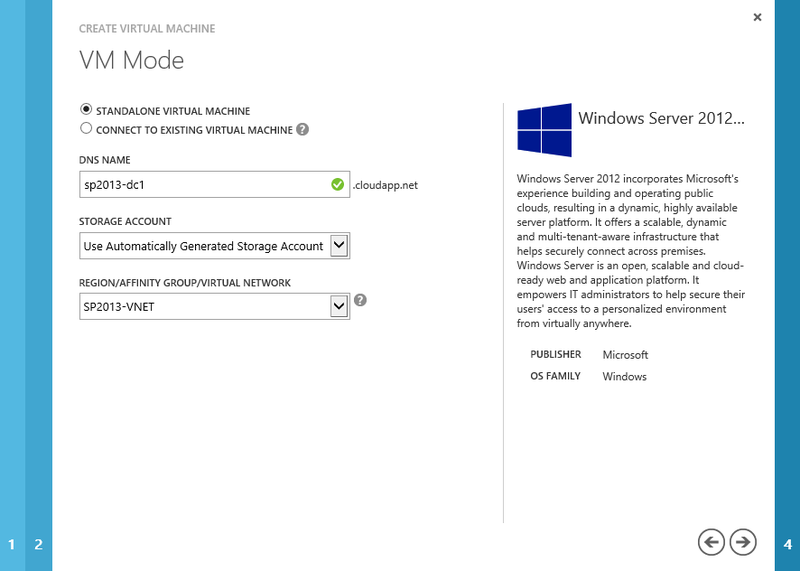

Имя DNS должно быть уникальным. Вы можете выбрать существующую учетную запись хранилища (Storage Account) или автоматически создать новую. Выберите свою виртуальную сеть из раскрывающегося списка Region/Affinity Group/Virtual Network. Нажмите стрелку для продолжения.
Ферма SharePoint 2013 в Windows Azure. AD DC
Выбор виртуальной сети для виртуальной машины
Установите флажок напротив SP2013AD-Subnet в списке Virtual Network Subnets (Подсети виртуальной сети). Чтобы создать виртуальную машину, нажмите Finish.
Ферма SharePoint 2013 в Windows Azure. AD DC
Выбор подсети Active Directory
Дождитесь завершения процесса создания виртуальной машины. Щелкните имя виртуальной машины и выберите Dashboard (Панель мониторинга).
Нажмите Attach (Присоединить) в меню внизу страницы и выберите Attach Empty Disk (Присоединить пустой диск).
Ферма SharePoint 2013 в Windows Azure. AD DC
Присоединение пустого диска
На странице Attach empty disk to virtual machine (Присоединение пустого диска к виртуальной машине) задайте для параметра Size (Размер) значение «20 GB» (20 ГБ) и нажмите кнопку Finish, чтобы создать диск.
Ферма SharePoint 2013 в Windows Azure. AD DC
Создание нового диска
Кроме вышеописанного метода по созданию новых машин через портал, можно воспользоваться PowerShell.

Создаем новую виртуальную машину с помощью PowerShell скрипта

# Подписки к Azure
Get-AzureSubscription | Select SubscriptionName
$subscriptionName = "ВАША-ПОДПИСКА"
$storageAccount = "ВАША-АККАУНТ-ХРАНИЛИЩА"
Select-AzureSubscription $subscriptionName
Set-AzureSubscription $subscriptionName -CurrentStorageAccount $storageAccount
# Список всех образов виртуальных машин
Get-AzureVMImage | Select ImageName
# Параметры контроллера домена #1
$vmName = 'SP2013-DC1'
$imageName = 'MSFT__Windows-Server-2012-Datacenter-201208.01-en.us-30GB.vhd'
$size = "ExtraSmall"
$subnet = 'SP2013AD-Subnet'
$password = 'pass@word1'
# Параметры виртуальной машины
$dc1 = New-AzureVMConfig -Name $vmName -InstanceSize $size -ImageName $imageName
Add-AzureProvisioningConfig -Windows -Password $password -VM $dc1 | Add-AzureDataDisk -CreateNew -DiskSizeInGB 20 -DiskLabel 'data' -LUN 0
Set-AzureSubnet -SubnetNames $subnet -VM $dc1
# Параметры облачного сервиса
$serviceName = "SP2013DC-Service"
$serviceLabel = "SP2013DC-Service"
$serviceDesc = "Domain Controller for SharePoint 2013"
$vnetname = 'SP2013-VNET'
$ag = 'SP2013-AG'
# Создаем контроллер домена
New-AzureVM -ServiceName $serviceName -ServiceLabel $serviceLabel -ServiceDescription $serviceDesc -AffinityGroup $ag -VNetName $vnetname -VMs $dc1
Создаем контроллер домена

Дождитесь завершения подготовки виртуальной машины: на это может потребоваться несколько минут. Войдите в систему на вновь созданной виртуальной машине на портале Windows Azure. Для этого необходимо перейти в раздел Virtual Machines (Виртуальные машины), выбрать SP2013-DC1 и нажать Connect (Подключить) внизу.
Откройте панель Computer Management (Управление компьютером), раскройте узел Storage (Хранилище) и выберите Disk Management (Управление дисками).
Ферма SharePoint 2013 в Windows Azure. AD DC
Открываем окно Disk Management
Выполните инициализацию диска Disk 2, нажав OK в диалоговом окне Initialize Disk (Инициализация диска).
Ферма SharePoint 2013 в Windows Azure. AD DC
Инициализация диска
Щелкните правой кнопкой неразмеченное пространство на диске и выберите New Simple Volume (Новый простой том).
Ферма SharePoint 2013 в Windows Azure. AD DC
Создание нового простого тома
Запустится мастер создания нового простого тома New Simple Volume Wizard. Нажмите Next (Далее) и оставьте значения по умолчанию на экранах Specify Volume Size (Указание размера тома) и Assign Drive Letter or Path (Назначение буквы диска или пути).
На экране Format Partition (Форматирование раздела) установите для поля Volume label (Метка тома) значение DIT и нажмите Next.
Чтобы запустить процесс форматирования, нажмите Finish. После того как этот процесс будет завершен, диск будет готов к использованию.
Ферма SharePoint 2013 в Windows Azure. AD DC
Форматированный диск
В Windows Server 2012 изменился механизм создания контроллера домена (DCPROMO устарел). Откройте ServerManager, далее выберите Управление (Manage) и Добавление ролей и возможностей (Add Roles and Features)
Ферма SharePoint 2013 в Windows Azure. AD DC
ServerManager
В открывшемся мастере кликните Next, далее выберите пункт Create a domain in a new forest (Создатьдоменвновомлесу) и нажмите Next. Далее выберите Role-based or feature-based installation и нажмите Next
Ферма SharePoint 2013 в Windows Azure. AD DC
Выбор способа добавления ролей
Выберите сервер для добавления ролей и нажмите Next
Ферма SharePoint 2013 в Windows Azure. AD DC
Выбор сервера для добавления ролей
На следующем шаге выберите ActiveDirectoryDomainServices. После этого в появившемся окне выберите AddFeatures
Ферма SharePoint 2013 в Windows Azure. AD DC
Добавление роли ADDS
На всех следующих шагах мастера кликайте на Next.
Ферма SharePoint 2013 в Windows Azure. AD DC
Последний шаг установки роли ADDS

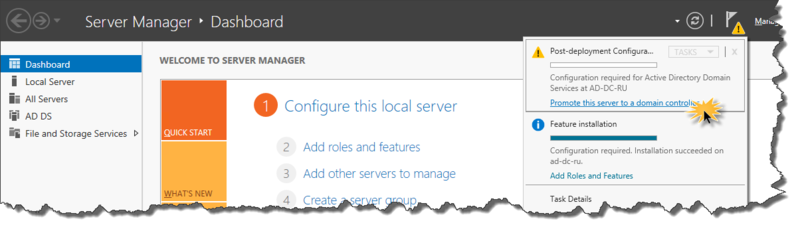

Сейчас у сервера есть роль AD DS, но он еще не является контроллером домена. Чтобы сделать наш сервер DC, откройте ServerManager
Ферма SharePoint 2013 в Windows Azure. AD DC
Делаем сервер контроллером домена из ServerManager
Выберите пункт Addanewforest (Создать новый лес), присвойте корневому домену (RootDomainName) имя contoso.com и нажмите Next
Ферма SharePoint 2013 в Windows Azure. AD DC
Выбор типа развертывания
Выберите режим работы WindowsServer 2012, используйте настройки по умолчанию для создания DNS-сервера и задайте пароль администратора домена (желательно отличным от пароля администратора на созданном сервере). Нажмите Next
Ферма SharePoint 2013 в Windows Azure. AD DC
Опции контроллера домена
В рамках данного практического занятия вы не будете осуществлять интеграцию в существующую среду Active Directory, поэтому нажмите Next.
Ферма SharePoint 2013 в Windows Azure. AD DC
Предупреждающее сообщение о создании DNS
В качестве хранилища для папок Database, Log files и SYSVOL укажите недавно отформатированный диск с данными (например, F:NTDS для базы данных, F:NTDSLogs для журналов и F:SYSVOL для SYSVOL). Нажмите Next для продолжения.
Ферма SharePoint 2013 в Windows Azure. AD DC
Настройки для местоположения папок Database, Logs и SYSVOL
Наконец, снова нажмите Next и дождитесь завершения процесса настройки Active Directory, на это может потребоваться несколько минут. Когда появится запрос на перезагрузку, нажмите Restart Now (Перезагрузить сейчас).
Таким образом, мы создали контроллер домена для фермы SharePoint 2013.

Автор: dplotnikov
