Зачем заземляться

в 10:31, , рубрики: безопасность, заземление, Корпуса и блоки питания, электричество, Электроника для начинающих, метки: , ,

Зачем заземляться Приветствую хабровцев.

Для кого этот пост

Те кто знают и понимаю зачем нужно заземление — не откроют для себя ничего нового. Когда я сделал для себя это открытие — я с удивлением обнаружил, что многие мои знакомые (связанные с IT сферой) слабо понимают зачем вообще надо заземляться. Поэтому собственно сейчас вы видите этот пост.

История вопроса

Купив новые наушники с микрофоном, и придя домой — я с грустью обнаружил, что микрофон создает посторонний шум. Я вернулся в магазин, там на ноутбуке мы проверили, не было никакого постороннего шума от микрофона. Придя домой стал искать причину. Подключил старые наушники, не шумят. Снова подключил новые наушники, шумят. Через некоторое время я случайно прикоснулся к системному блоку ногой, и о чудо шум значительно уменьшился.

Итак, я пришел к выводу, что на корпусе системника возникают какие-то помехи. У меня сразу же возникла мысль о заземлении, и я полез измерять напряжение корпуса относительно земли. За землю сначала я взял нулевой провод, и с удивлением обнаружил, что разность потенциалов получилась порядка 100В. Решил измерить напряжение относительно отопительной батареи, все те же ~100В.

Стало любопытно, решил гуглить, и как оказалось я далеко не первый:
Зачем заземляться

Откуда все-таки напряжение

Я не буду вдаваться в подробности, откуда берется напряжение на корпусах холодильников/стиральных машин. Скажу лишь, что причина в 99% случаев та же, что и на корпусе системного блока. В гугле можно найти более подробное описание и объяснение. В кратце же причина такова:

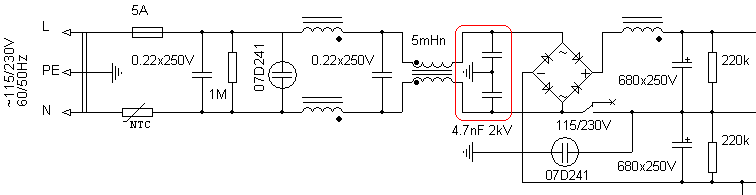

В блоке питания компьютера стоит фильтр, гасящий высокочастотные помехи, и сбрасывающий их в землю. А вот собственно и сам этот фильтр:
Зачем заземляться
Таким образом в землю у нас идет 110В (если в розетке 220В), но ток представляет собой только ток помех, а значит и сила тока у нас будет незначительная.

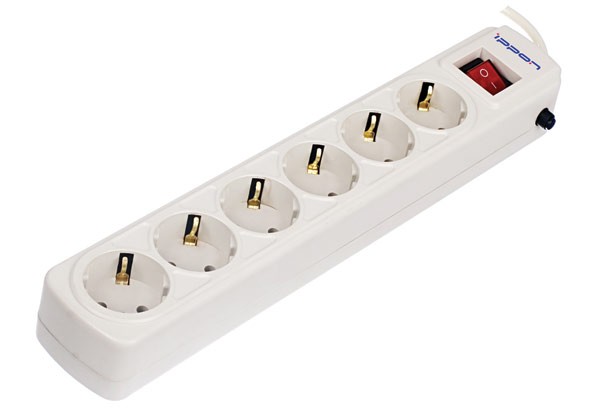

А вот такой девайс наверное знаком всем:
Зачем заземляться
Подводный камень данного девайса заключается в том, что он связывает заземления всех устройств, включенных в него. Если у вас включено N системников в него, то ток, отфильтрованный каждым фильтром в БП будет складываться, и находиться на корпусе каждого системника будет уже сумма ;) Кроме того, как показали мои «измерения земли» — точно такие же фильтры находятся в мониторах (по крайней мере в обоих моих мониторах именно так).

Чем это грозит

Даже сложив ток от 5-6 устройств, подключенных к вышеупомянутому сетевому фильтру — вряд ли он будет настолько сильным, чтобы убить человека. Но тут есть другие подводные камни.
Что будет если один из конденсаторов фильтра вдруг пробьет? Вы запросто получите полные 220 на корпусе своего системника. Конечно конденсаторы выбираются с таким номинальным напряжением, чтобы пробоя не случилось даже от сильных скачков (на выше приведенной схеме 2kV например), но как говорится раз в год и лапоть стрельнет. Но это не самое страшное.
Основная прелесть в том, что устройства, рассчитанные на заземления проектируются так, как будто у вас заземление есть. устройство правомерно считает, что в случае внештатной ситуации оно может сбросить излишки тока в землю. На схеме выше видно, что земля, которую я обвел — не единственная. И сколько у вас таких потенциальных мест неизвестно. Таким образом без существующего заземления на корпусе вашего электроприбора запросто может образоваться опасное для жизни напряжение.

И самый ужас

Особо опасно таким образом использовать приборы, так или иначе работающие с водой. Например стиральные или посудомоечные машины. В стиральной машине например ТЭН может прохудиться, и на корпусе будет полноценных 220В, а поскольку стиральная машина расположена часто в ванной, где кафель, и влага, то вы будете являться отличным проводником, и удар током скорее всего будет летальным

Выводы

Надеюсь тех, у кого все еще нет заземления, я убедил его сделать. Напоследок лишь скажу, не делайте заземление как проще и побыстрее (на батарею, зануление и т.п.), делайте как надо, ибо это не только ваша личная безопасность, но и безопасность окружающих.
На хабре есть статьи, как правильно делать заземление. Так же кучу информации по этому поводу можно нагуглить.

Ну и спасибо за внимание. ;)
