Unboxing NetApp E2700

в 9:29, , рубрики: Блог компании ИТ-ГРАД

NetApp E2700

Мы продолжаем знакомить вас с оборудованием как оно есть: крупно, со всех сторон и без обертки.

В данной статье мы подробно рассмотрим представительницу блочных систем хранения данных NetApp E2700, которая пришла к нам неделю назад на тестирование. Основными областями применения данных систем являются: full motion видео, медиа контент, обработка сейсмических данных, видеонаблюдение, высокопроизводительные вычислительные кластера (HPC), D2D бэкап, геологоразведка и др.

Кто заинтересовался — внимание! Мы начинаем)

Словами вендора

Как говорится, никто не скажет лучше про продукт, чем пиарщики его вендора :-) Процитируем несколько ключевых предложений из одной брошюры NetApp о новоиспеченной E2700 серии.

&laquoСХД NetApp E2700 представляет собой простое решение для хранения данных в средах SAN. Она легко интегрируется практически в любые среды хранения данных, основанные на приложениях, предлагает множество вариантов хостингового подключения и поддерживает различные типы дисков и дисковых полок.

Высокие показатели IOPS и пропускной способности позволяют оптимизировать уровень производительности без усложнения инфраструктуры и увеличения затрат на обслуживание, питание и приобретение дополнительного дискового пространства.

Интуитивно понятный интерфейс E2700 упрощает ее установку и обслуживание, а также предоставляет доступ ко всем функциям корпоративного класса, обеспечивающим стабильную производительность, целостность данных и их безопасность&raquo.

Довольно много лестных слов, и я с ними согласен.

Вскрываем коробку

В линейке продуктов E2700 серии представлено 3 модели: E2712, E2724 и E2760. Последние две цифры (12, 24 и 60) обозначают количество дисков в корзине. В этот раз нам досталась модель NetApp E2724 с 24 дисками, соответственно.

В высоту составляет 2 юнита, размеры и вес привожу в табличке с официального сайта.

Размеры и вес Системная Коммутатор E2760
Полка расширения DE6600
Системная Коммутатор E2724
Полка расширения DE5600
Системная Коммутатор E2712
Полка расширения DE1600
Высота 7,0" (17,78 см) 3,47" (8,81 см) 3,4" (8,64 см)
Ширина 19" (48,26 см) 19" (48,26 см) 19" (48,26 см)
Глубина 32,5" (82,55 см) 19,6" (49,78 см) 21,75" (55,25 см)
Вес (макс.) 232 фунта (105,2 кг) 57,32 фунта (26 кг) 59,52 фунта (27 кг)

Собственно, вот что пришло:

Упаковка NetApp E2700

Коробочка довольно-таки небольших размеров, весом в 26 кг, не смотрите что на коробке 110 кг – это запугивание :-) Коробку вскрываем. В отличие от дисков, которые NetApp присылает в гигантских коробках с кучей поролона, тут все выглядит скромно. Сэкономили место даже с рельсами, компактно упаковав их в пазлах упаковки. Довольно практично.

Так выглядят рельсы и их крепление:

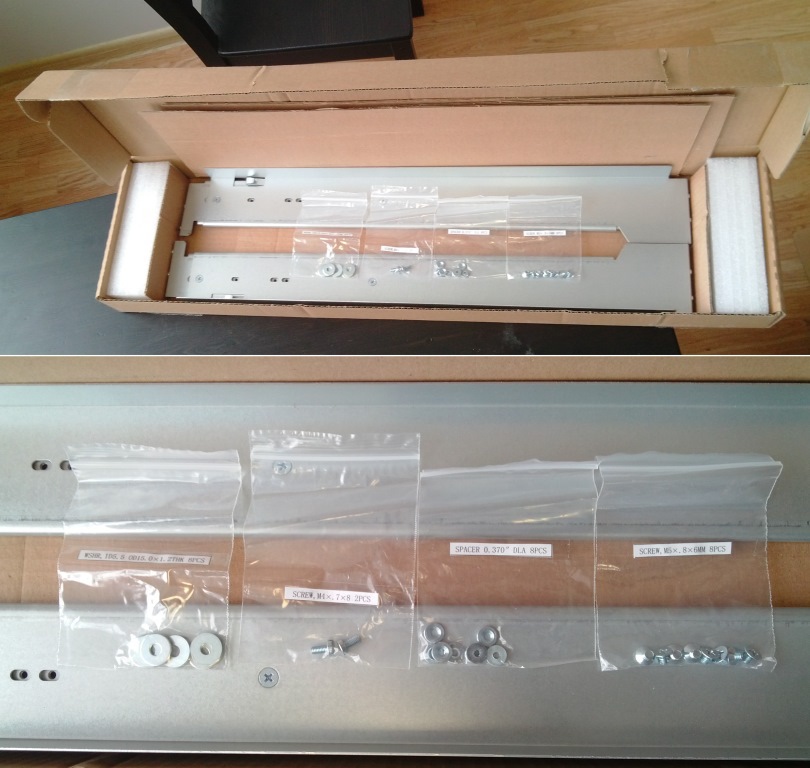

Рельсы и крепления NetApp E2700

Как же без документации? «Quick start guide» и «Safety Notice» по вашей просьбе! Боковые колпачки и консольный кабель с mini-USB разъемом в этом же пакете.

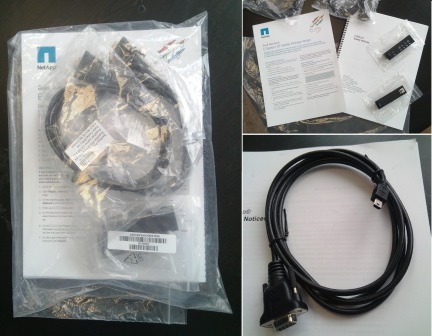

Документация NetApp E2700

Внешний вид и габариты

Избавимся от полиэтилена и картона.

Внешний вид и габариты NetApp E2700

Подробно рассмотрим вид сзади.

Четыре FRU (Field Replaceable Unit) – легкосменные модули, поддерживающие «горячую» замену в случае сбоя, группируются попарно: 2 контроллера хранилища и 2 блока питания. Контроллеры сверху :-)

FRU (Field Replaceable Unit) NetApp E2700

Заменяются достаточно легко и быстро.

Замена FRU (Field Replaceable Unit) NetApp E2700

Контроллеры E2700 оснащаются в базе портами SAS 12Gb/s, и поддерживают расширение с помощью Host Interface Cards (HIC) с портами FC 16G, iSCSI 10G, а также дополнительными портами SAS 12G.

«Что есть» слева-направо:

  • Dual Ethernet Management Ports
  • 12 Gb SAS Host Interface Ports
  • USB – Factory Use Only
  • Serial Port (Mini-USB)
  • 6 Gb SAS Disk Expansion Ports

Контроллеры NetApp E2700

Вынув контроллер, заглянем внутрь. Крышка открывается снизу, поэтому нам надо его перевернуть.

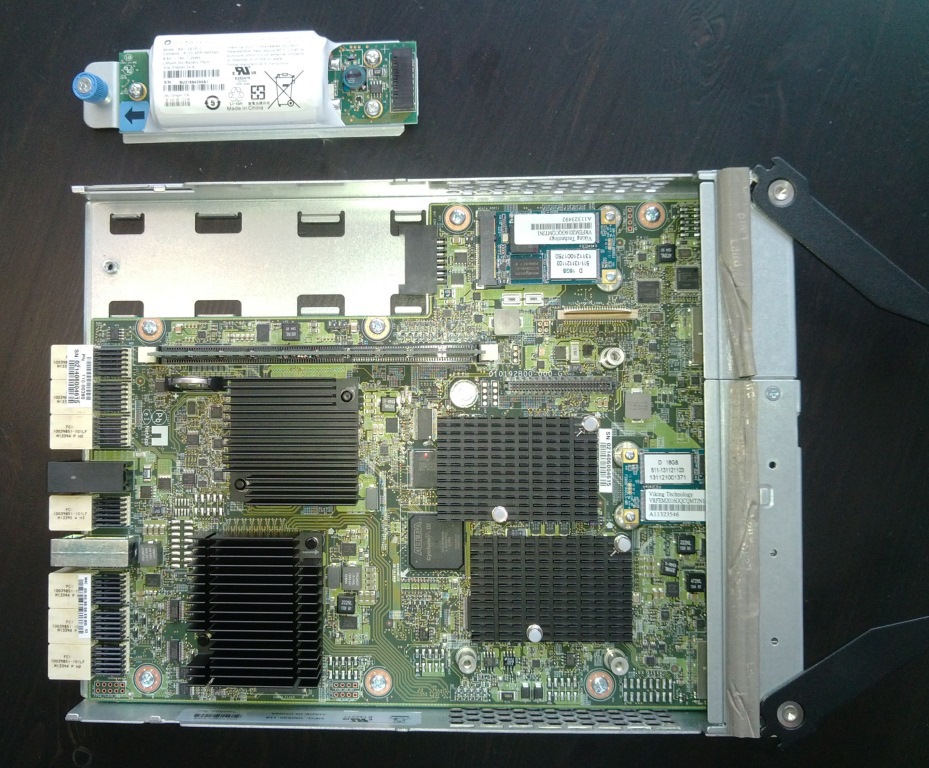

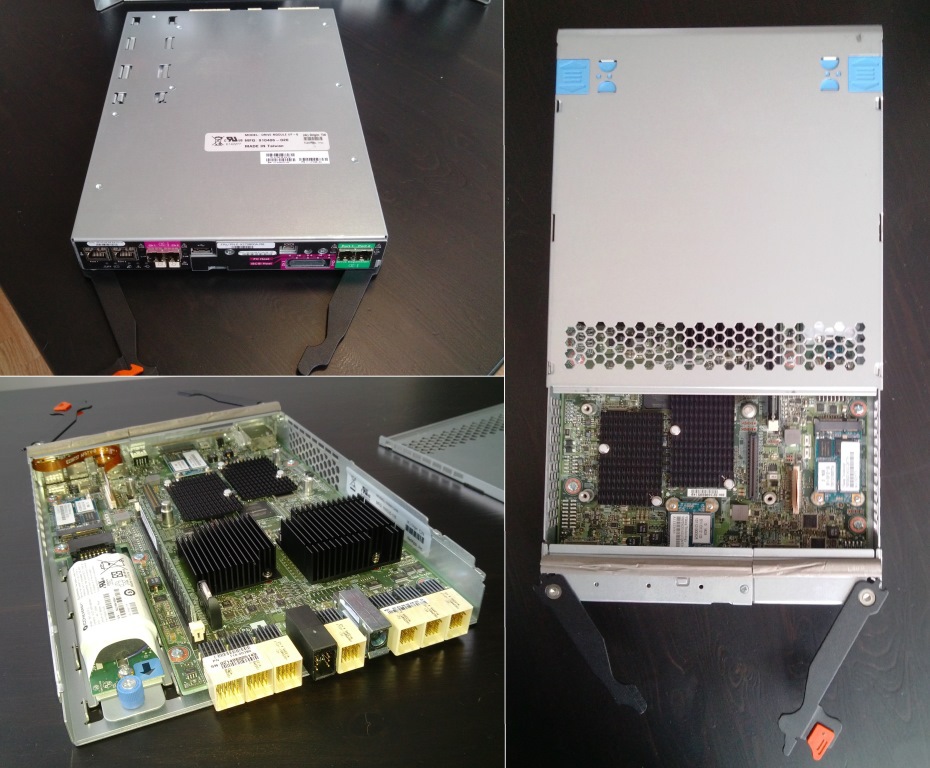

Вид изнутри NetApp 2700

Внутри находим:

  • Controller Processor LSI SAS 3108 (“Invader”) dual-core ROC
  • Controller Flash 32 GB for SANtricity OS and cache offload (two 16 GB mSATA modules)
  • Controller Memory 8 GB
  • Controller Battery — её я вынул, т.к. не удержался перед голубым фиксатором.

К слову, если вы видите голубые пластмассовые крепления, то этот модуль легкозаменяемый.

Вид изнутри NetApp E2700

Серия E2700 поддерживает возможность сочетания различных типов дисков в одной СХД (SAS, NL-SAS и SSD диски). Увеличить объемы СХД можно с помощью дисковых полок на 12, 24 и 60 дисков. В E2724 дополнительно можно подключить максимум 7 полок.

Максимальное количество дисков – вплоть до 192 штук с полками расширения и 120 твердотельных накопителей с модулями расширения на 24 накопителя. Максимальная «сырая» емкость — 28.8TB, с возможностью расширения — до 700.8TB (168 дисков объемом 4ТБ в дополнительных полках + 24 диска по 1.2ТБ в корзине c контроллерами).

E2760/DE6600
60 Drives in 4U
E2724/DE5600
24 Drives in 2U
E2712/DE1600
12 Drives in 2U
SSD 800GB
2.5" drives / max 25 SSD
800GB
2.5" drives
---
SAS 1.2TB, 900GB,
600GB (10K)
2.5" drives
1.2TB, 900GB,
600GB (10K)
2.5" drives
600GB (15K) (individual
drive add-on for existing
systems only)
NL-SAS 4TB, 3TB, 2TB (7.2k)
3.5" drives
--- 4TB, 3TB, 2TB (7.2k)
3.5" drives
Expansion Shelves 2 7 15
Drives 180 192 192
Capacity 720TB
(4TB drives)
230TB
(1.2TB drives)
768TB
(4TB drives)

Полка на 12 дисков идеально подходит для организаций с ограниченным бюджетом, которым требуются производительные и одновременно ёмкие накопители. Полка на 24 диска позволяет достичь максимальной производительности на один блок при снижении энергопотребления до минимума. Полка на 60 дисков увеличивает плотность хранения и позволяет хранить до 240 ТБ данных в стойках 4U, что особенно важно для сред с высокой потребностью в дисковом пространстве.

Поддерживаемые дисковые полки расширения:

  • DE6600 (4U, 60 дисков): 2,5" 10 000 об/мин SAS 1,2 ТБ/900 ГБ/600 ГБ (с полным шифрованием/с неполным шифрованием); 3,5" 7200 об/мин 4/3/2 ТБ (с полным шифрованием/с неполным шифрованием); диски 800GB SSD
  • DE5600 (2U, 24 диска): 2,5" 10 000 об/мин SAS 1,2 ТБ/900 ГБ/600 ГБ; диски 800GB SSD
  • DE1600 (2U, 12 дисков): 7200 об/мин SAS 4/3/2 ТБ

Так как система бралась на тест, нас не интересовали объемы, поэтому наш массив оснащен SAS дисками объемом 600 GB.

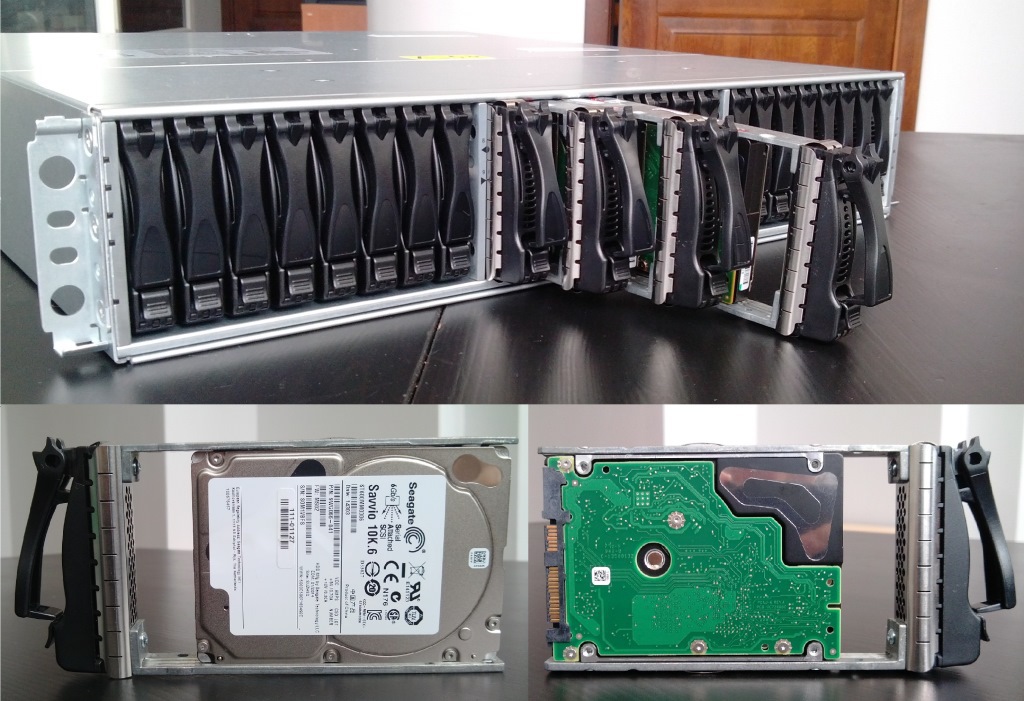

Диски NetApp E2700

Аккуратно все собираем обратно, ставим в стойку и начинаем готовиться к тестированию.

Приблизительно еще 2 недели данная система хранения будет находиться у нас в тесте. После чего мы планируем опубликовать пост с его результатами. После чего у вас будет возможность протестировать систему хранения данных лично. Оставляйте заявки на тестирование.

P.S. Отличительной особенностью данной модели является более низкая стоимость за терабайт полезного пространства. Посмотрите специальные цены на приобретение NetApp E2700. Кстати, NetApp впервые разрешил их опубликовать!

Автор: it_man
