Подборка детских электронных конструкторов для первых опытов

в 8:29, , рубрики: Блог компании Medgadgets, детские конструкторы, электронные конструкторы, метки: ,

Сегодня мы подготовили небольшую подборку электронных конструкторов, с помощью которых ребенок сможет сделать собственные первые эксперименты и совершить первые шаги в программировании.

Подборка детских электронных конструкторов для первых опытов - 1

Опыты с электроникой в последнее время стали довольно популярны: даже в розничных магазинах можно встретить большое количество однотипных, локализованных разными поставщиками, подарочные коробки, внутри которых инструкции для коротких проектов.

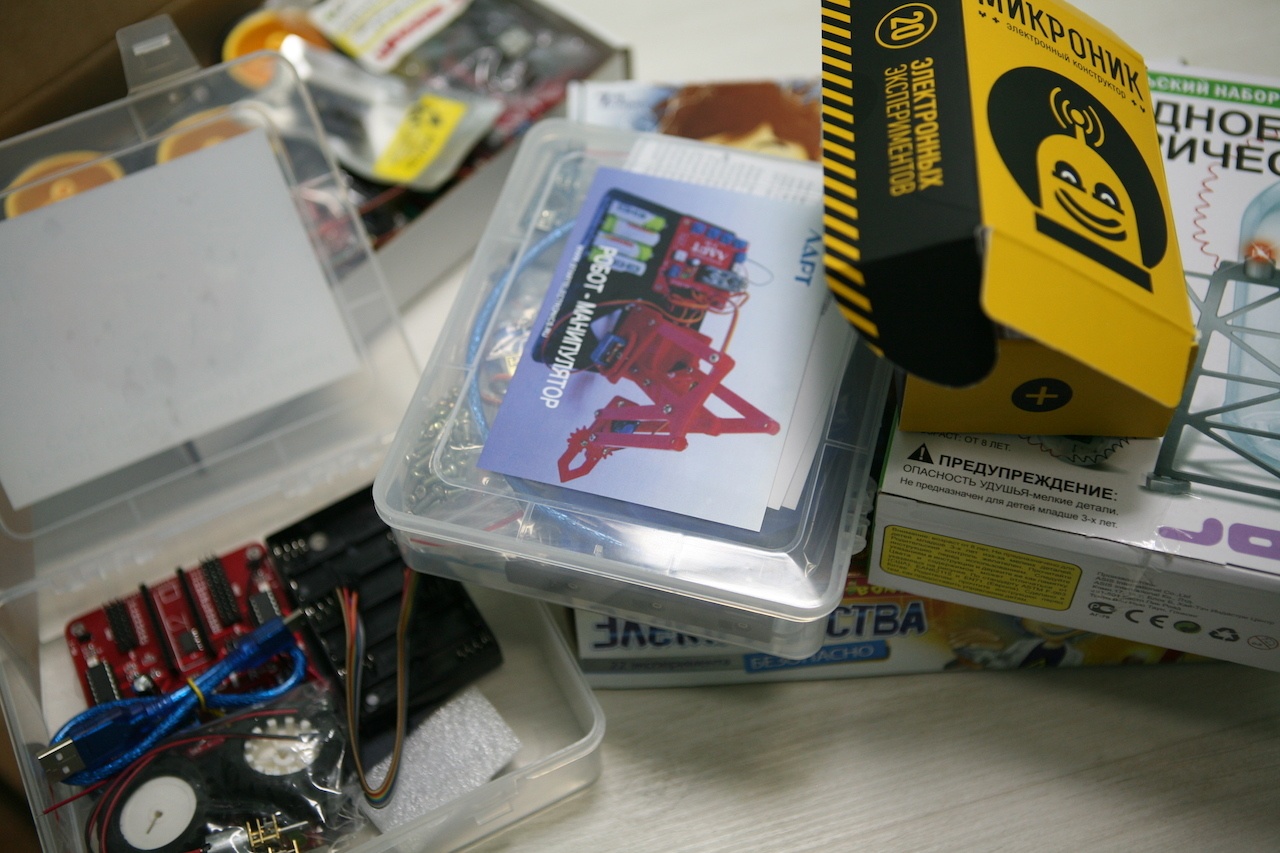

Подборка детских электронных конструкторов для первых опытов - 2

Один из самых простых примеров — это «Картофельные часы», "Природное электричество" и т. п.

Последний — это не совсем электронный конструктор, хотя и грань между ними довольно тонкая: набор простых компонентов — есть; схема для сборки, или активации простых элементов — есть; провода, инструкция… В общем, пытаются соответствовать.

Подборка детских электронных конструкторов для первых опытов - 3

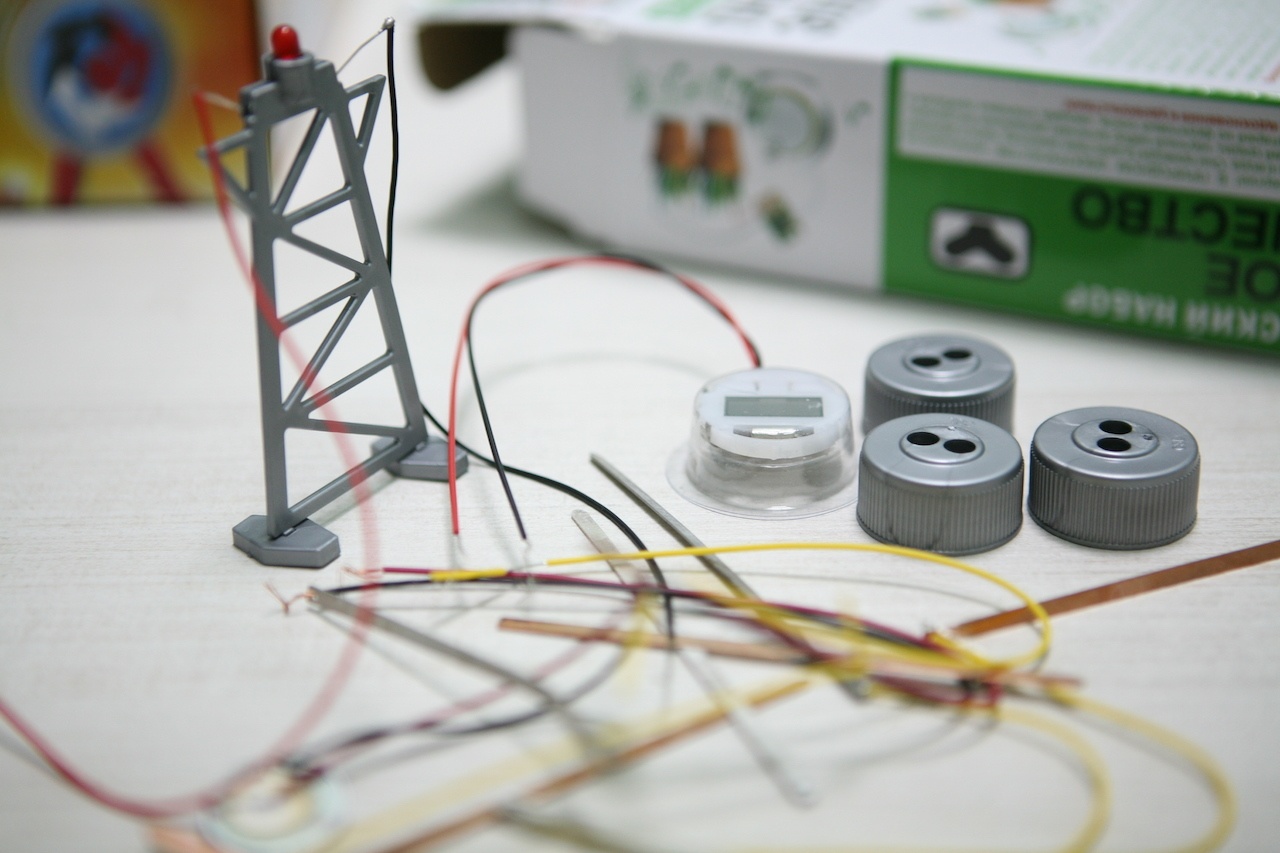

Честно говоря, при довольно-таки богатой коробке — весьма незамысловатое наполнение. В комплекте несколько медных и цинковых пластин, провода, крышки, для которых придется самостоятельно искать бутылки, диод на подставке и очень просто сделанные цифровые часы.

Подборка детских электронных конструкторов для первых опытов - 4

Чем может привлечь? Для того, чтобы активировать что-либо, необходимо приложить какие-то усилия сверх набора: найти соленую воду, цветок в горшке или пару яблок. В этом смысле маленькому ребенку может быть любопытно и полезно узнать, что некоторые вещи, которые нас окружают немного необычны.

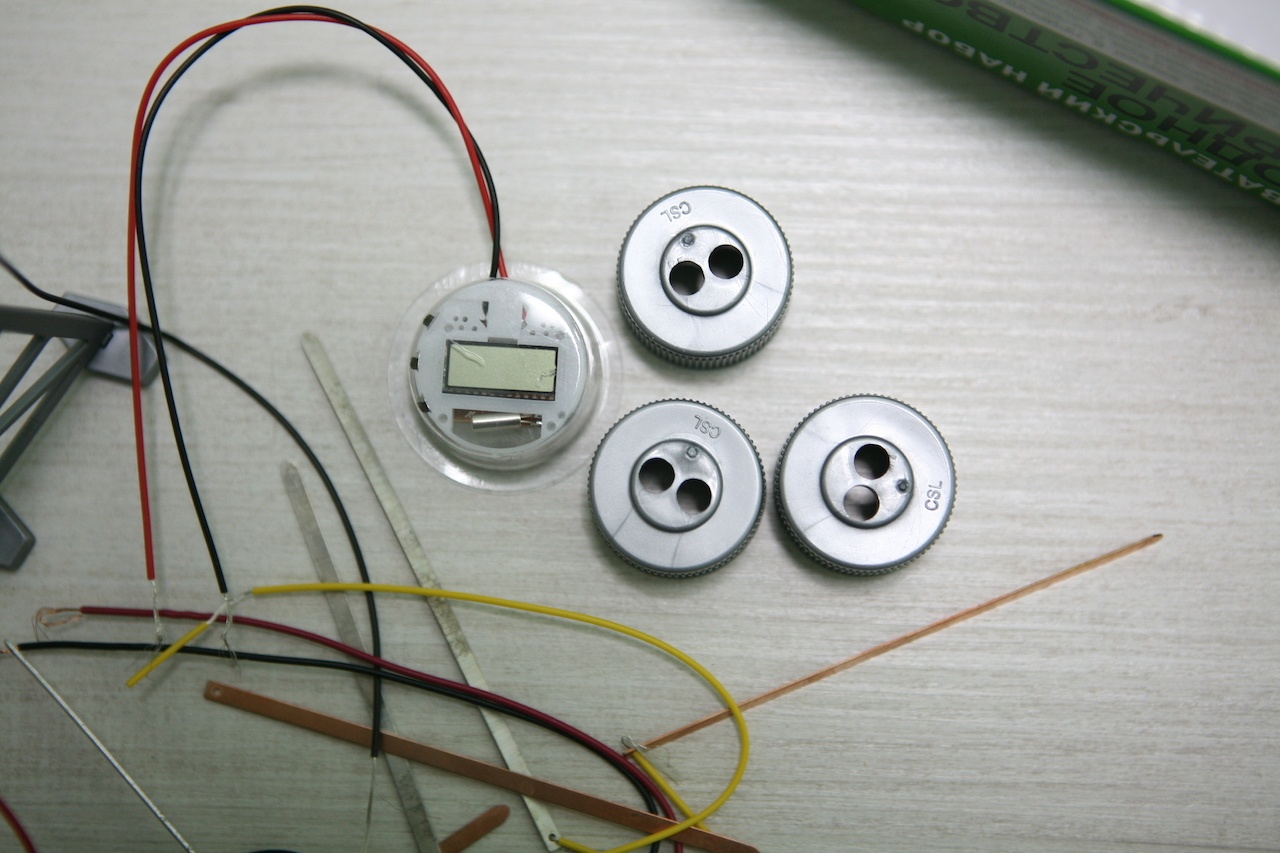

Подборка детских электронных конструкторов для первых опытов - 5

Надолго такой игрушки не хватит, но часы, подключенные к маминому фикусу вполне могут простоять какое-то время и даже показывать его же, если не забывать вовремя поливать. Стоимость 790 рублей.

Похожим на этот набор можно назвать "Мастерскую электричества", о которой мы не так давно писали. Набор также кому-то кажется слегка переоцененным, но у него есть ряд достоинств.

Подборка детских электронных конструкторов для первых опытов - 6

Две цветные инструкции: текстовая и визуальная, несложная платка с удобным пружинным креплением проводов, что не требует от ребенка сверхчетких действий. И, также как и в описанном выше наборе, некоторое пространство для творчества вместе с соленой водой и т. п. Всего же «Мастерская» электричества предлагает свыше 20 экспериментов.

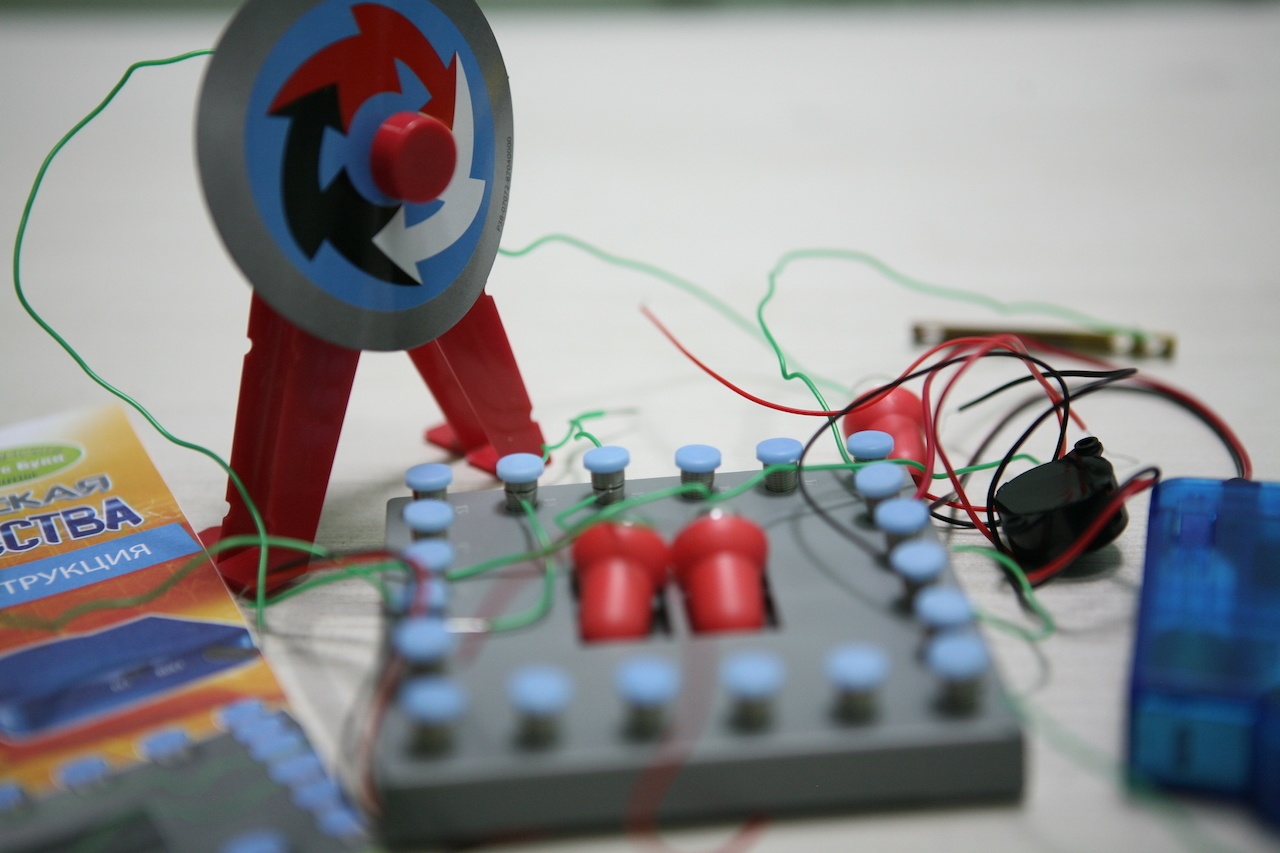

Подборка детских электронных конструкторов для первых опытов - 7

В наборе моторчик, динамик и несколько лампочек. При, опять же, некоторой «бедности» комплектации сама коробка оформлена весьма приятно и тянет на хороший сувенир ребенку на время школьных каникул.

Микроник — пожалуй, наш самый любимый образец.

Это проект «Амперки» хорошо знакомого вам производителя наборов для программирования на базе Arduino.

Микроник же стоит особняком: ничего программировать тут не надо. Это начальный набор для первых опытов.

Подборка детских электронных конструкторов для первых опытов - 8

В наборе свыше сотни компонентов, которые последовательно должны занять свое место на маленькой плате.

Подборка детских электронных конструкторов для первых опытов - 9

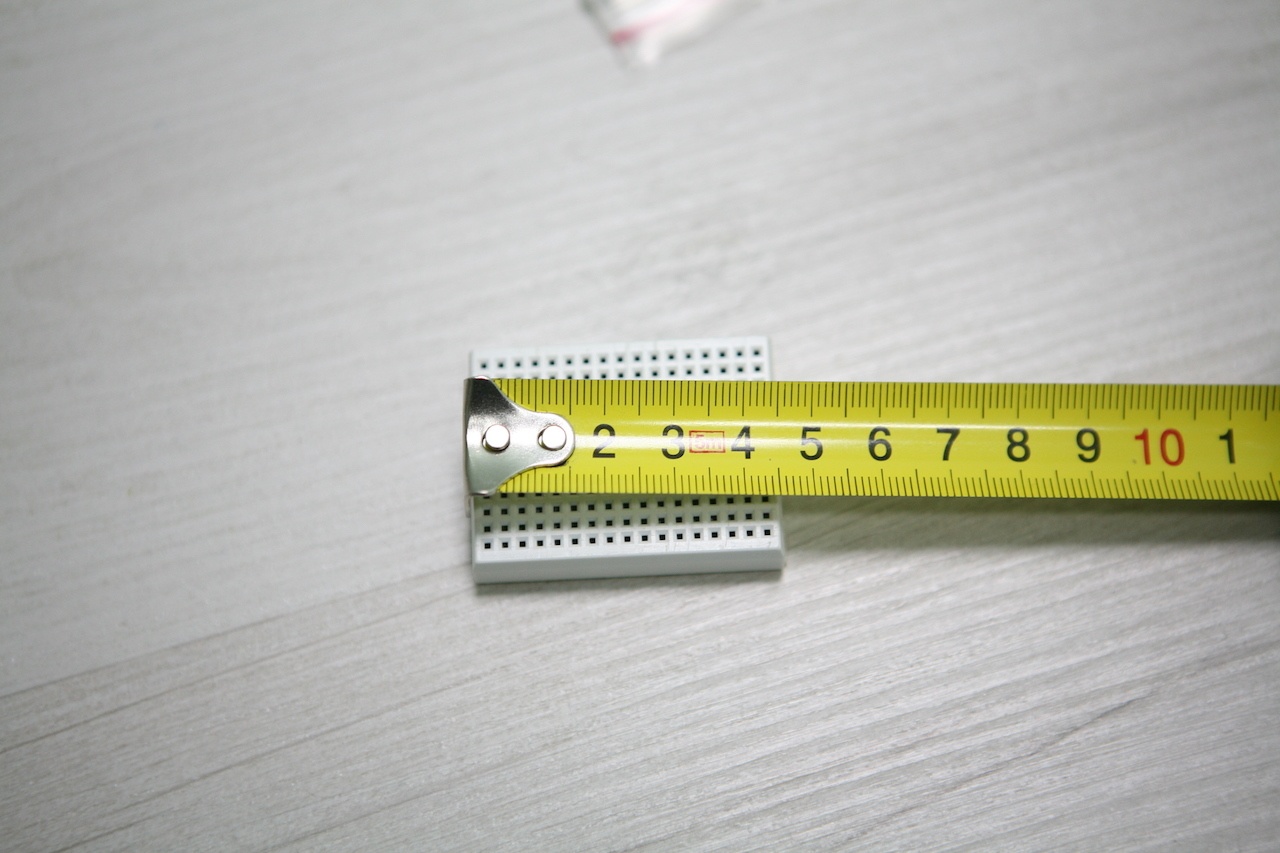

Плата действительно миниатюрная, за что данный конструктор некоторые критикуют, мол, ребенку трудновато работать на таком пространстве. Тут есть и рацзерно. Но одна из задач, вероятно, и была «конструктор для маленьких» сделать маленьким.

Некоторые эксперименты, а также комплектацию «Микроника» мы уже описывали в одном из давних обзоров аж за 2015 год.

Сильно фантазировать тут не получится: все двадцать моделей, которые предусмотрены, собираются из предложенных в наборе компонентов, то есть без соленой воды, фруктов и пластиковых бутылок можно обойтись.

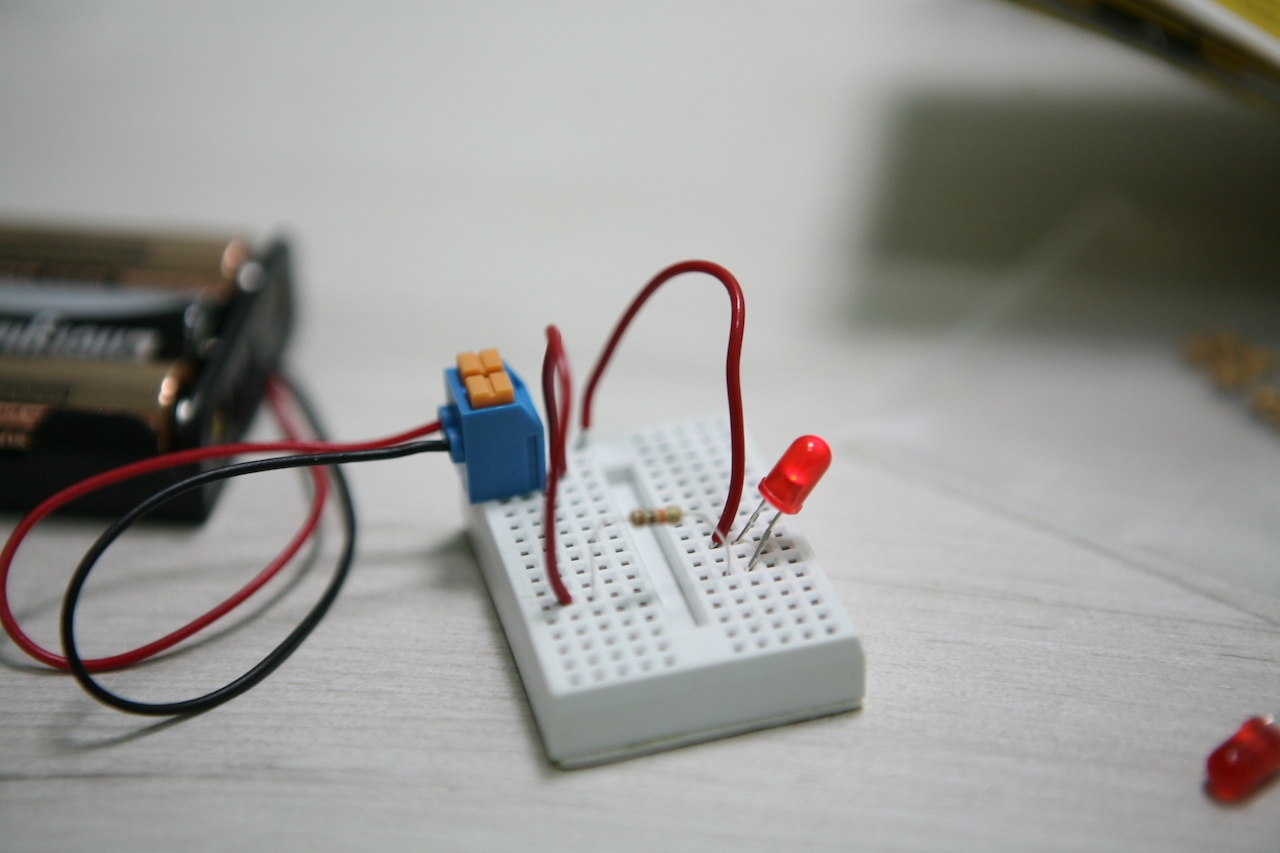

Простейшие эксперименты собираются довольно легко, так как отсчитать нужное количество клеточек для подключения в относительной пустоте не очень сложно.

Подборка детских электронных конструкторов для первых опытов - 10

Иные же модели потребует большего усердия и внимательности.

Подборка детских электронных конструкторов для первых опытов - 11

Стоимость «Микроника» — 990 рублей.

Из относительно недорогих проектов «Амперки» также хотелось бы упомянуть "Технокуб". Он любопытен тем, что поможет создать ребенку первое смарт-устройство самостоятельно.

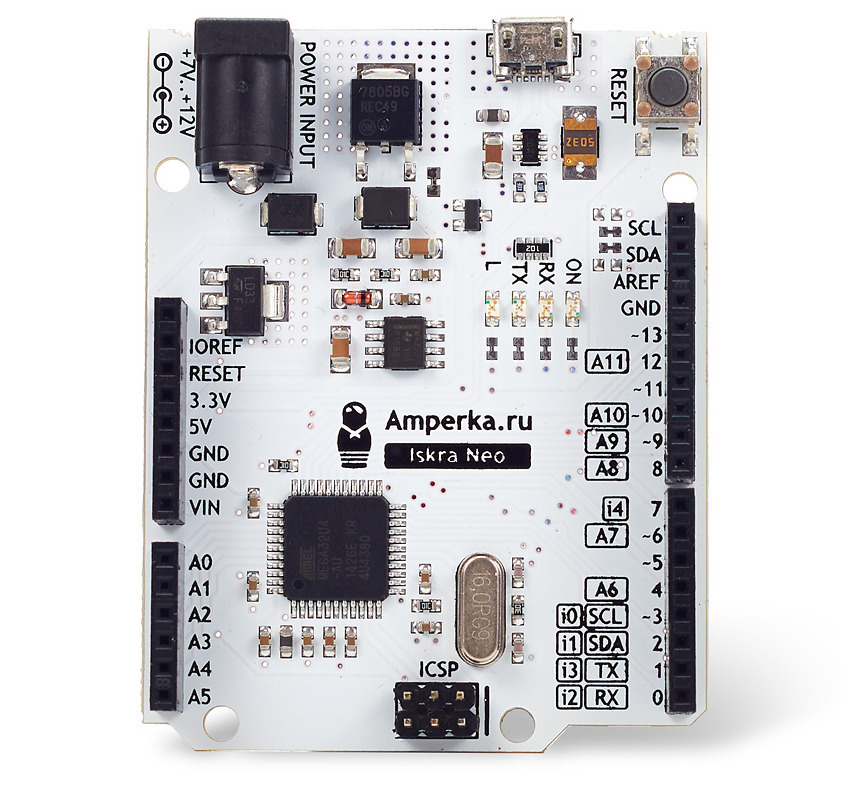

Работает он на базе платформы Iskra Neo с микроконтроллером ATmega32U4, что, как уточняют авторы, аналог Arduino Leonardo.

Подборка детских электронных конструкторов для первых опытов - 12

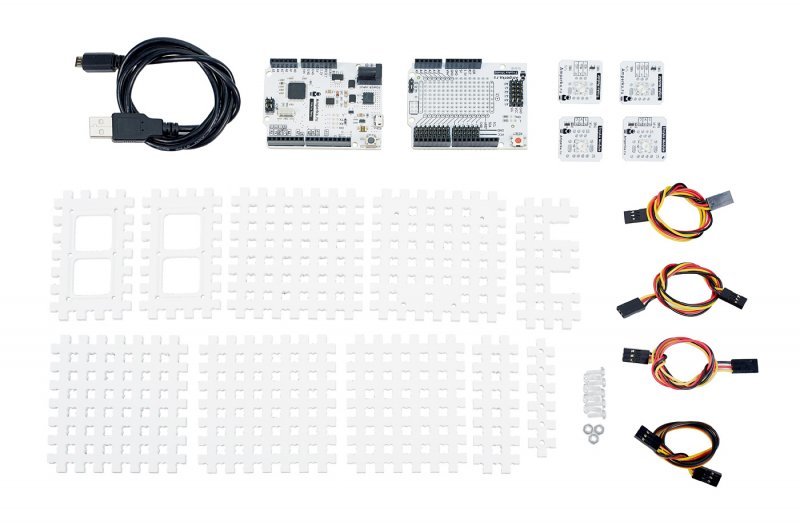

Всего в наборе не так много компонентов, из которых предлагается собрать куб с диодной нотификацией о разных событиях.

Подборка детских электронных конструкторов для первых опытов - 13

С учетом того, что многие подобные вещи нас окружают, начиная от умных браслетов, которые оповещают о звонках, до датчиков движения, смарт-камер с многочисленными пушами, такое занятие кажется очень своевременным.

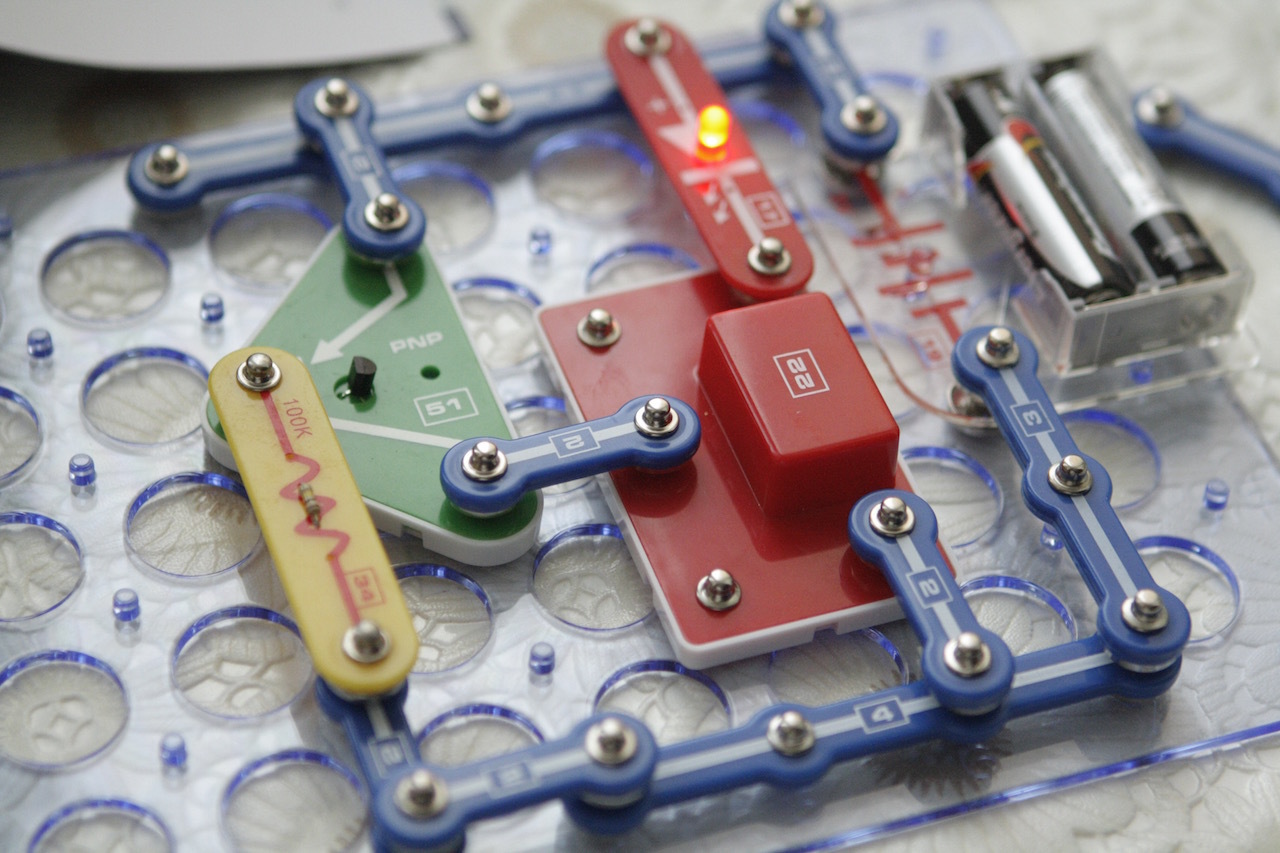

Вернемся к обычным конструкторам. Из аналогов «Микроника» следует упомянуть конструкторы "Знаток". Главное их отличие — большая наглядность, упрощенный и более надежный способ закрепления элементов.

Подборка детских электронных конструкторов для первых опытов - 14

Безусловно, некоторая атмосфера «серьезного» взрослого конструктора теряется, но для постижения простых законов физики и электроники, возможно, она и не нужна. Элементы конструктора крепятся к плате с помощью «кнопок».

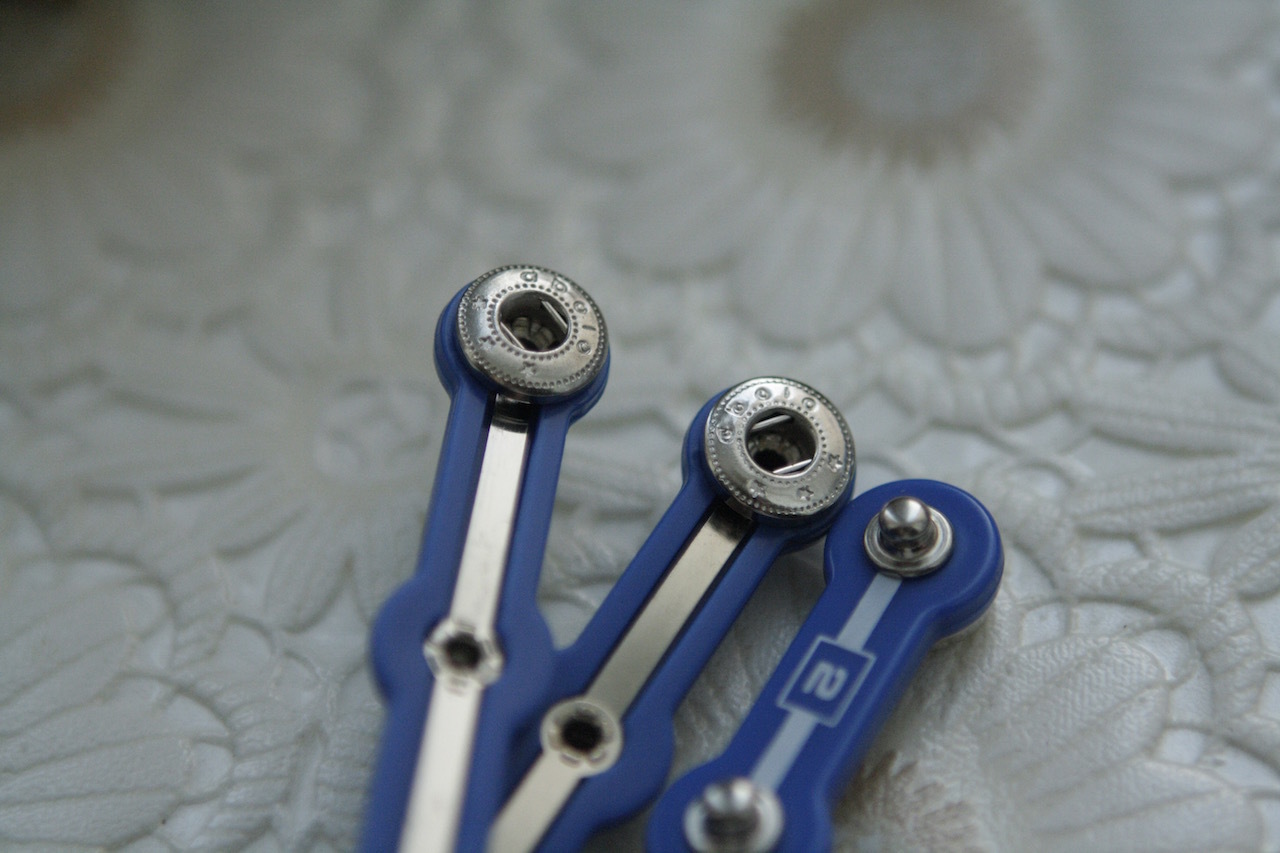

Подборка детских электронных конструкторов для первых опытов - 15

Все выполнено из жестких элементов, и значит конструкция не развалится, не рассыпется: это довольно надежно и прагматично. Сама же «плата» в разы больше и «Мастерской электричества», и уже «Микроника» подавно.

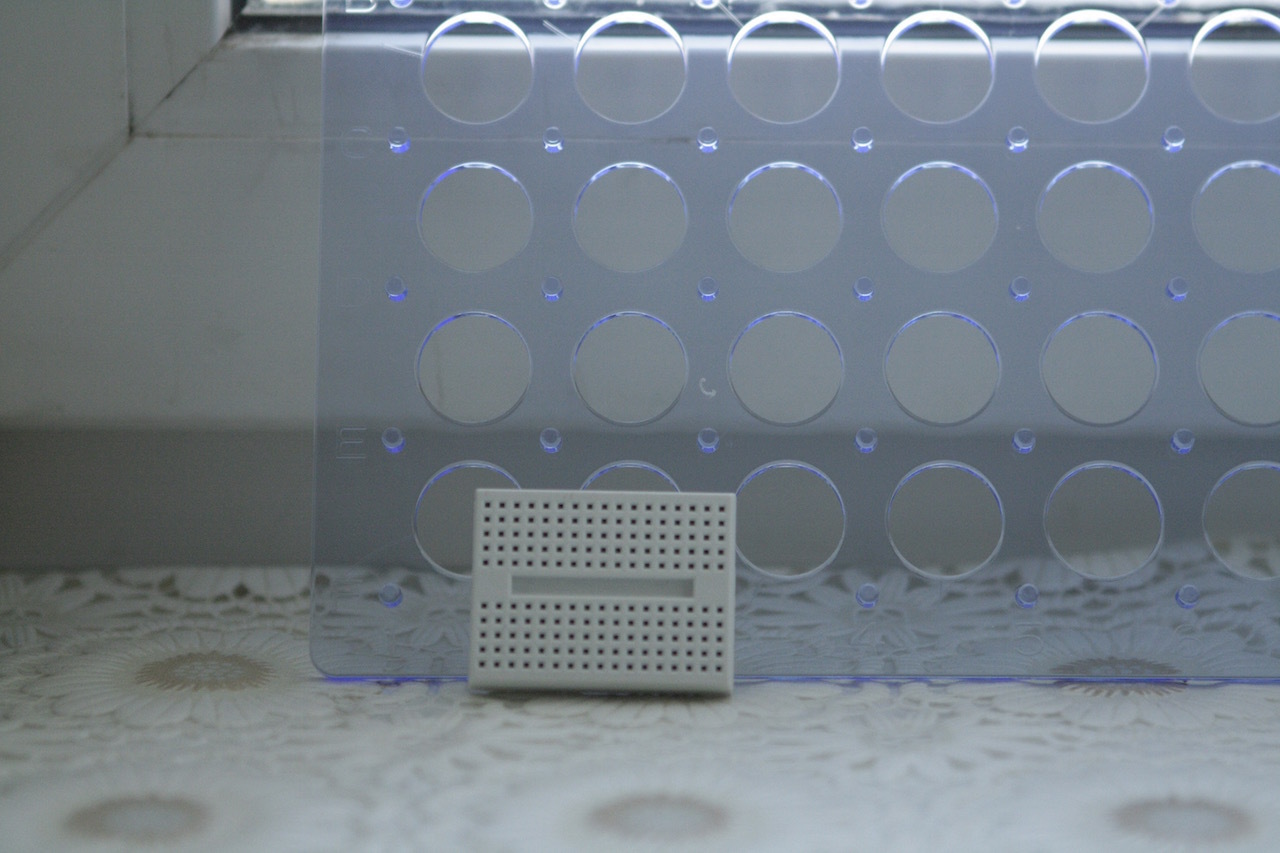

Подборка детских электронных конструкторов для первых опытов - 16

Что-то не доделал? Легко убрать с доской и отложить до следующего раза.

Раз уж мы коснулись темы электронных робототехнических конструкторов, то уместно упомянуть пару примеров. Во-первых, электронные конструкторы «ЛАРТ».

Компания известна на рынке аналогичными наборами электронных экспериментов, типа «Природного электричества» и несколькими моделями программируемых простых моделей. Среди них, например: «Робот-скиф», который управляется блоком R-5 с контроллером Arduino nano.

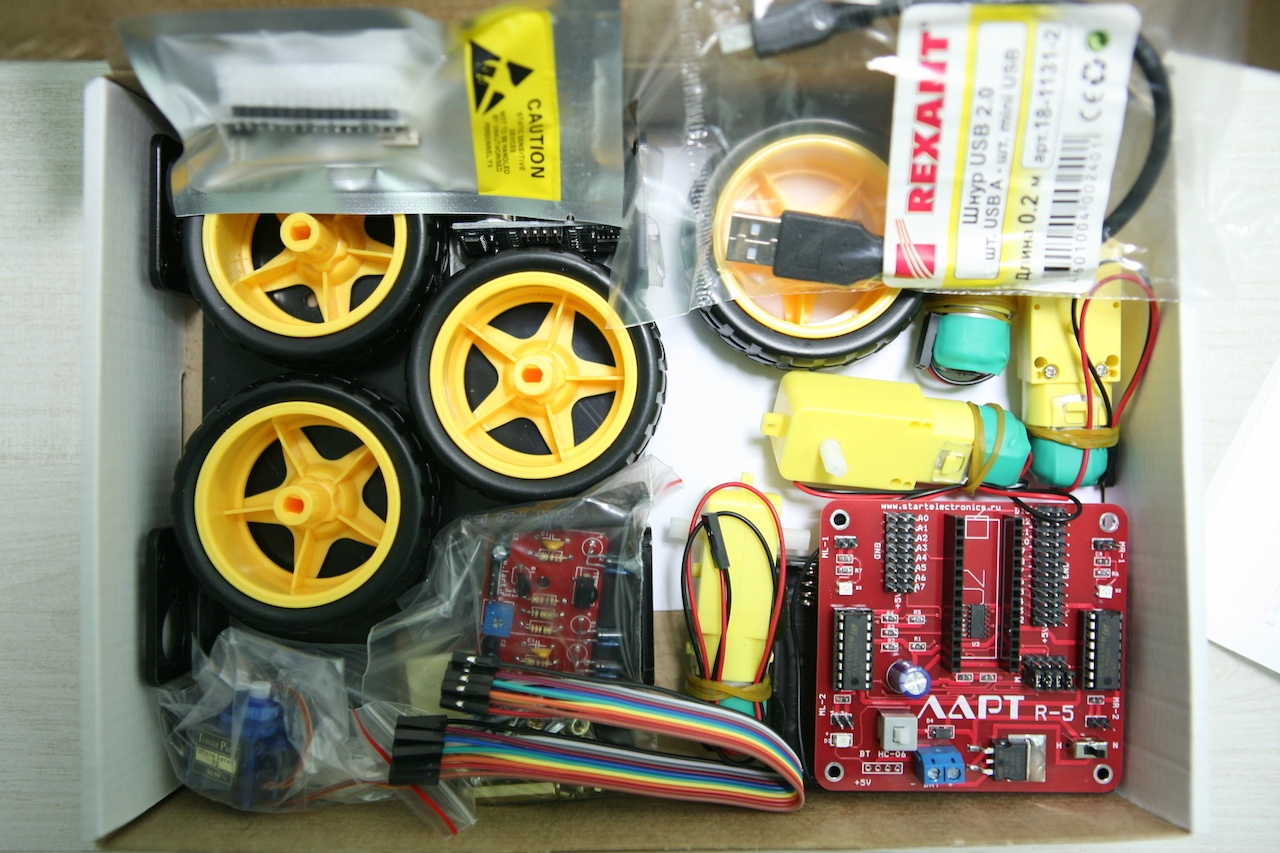

Подборка детских электронных конструкторов для первых опытов - 17

В комплекте вы получаете:

  • Несущая пластина – 1 шт.
  • Мотор-редуктор – 4 шт.
  • Колесо пластиковое – 4 шт.
  • Батарейный отсек на 6 шт. батареек АА – 1 шт.
  • Блок управления R-5 – 1 шт.
  • Контроллер совместимый с Arduino Nano – 1 шт.
  • Инфракрасный датчик ЛМ1-940 – 2 шт.
  • Ультразувковой датчик HC-SR04 – 1 шт.
  • Сервомотор SG90 – 1 шт.
  • Пластиковый держатель УЗ датчика – 1 шт.
  • USB кабель – 1 шт.
  • Стойка латунная 10 мм – 2 шт.
  • Стойка латунная 20 мм – 4 шт.
  • Винт М3 х 25 мм – 8 шт.
  • Винт М3 х 6 мм – 14 шт.
  • Винт М2 х 6 мм — 2 шт.
  • Гайка М3 — 2 шт.
  • Гайка М2 — 2 шт.
  • Комплект проводов – 1 шт.
  • Трубка пластиковая для ИК диодов — 2 шт.
  • CD диск с описанием конструктора — 1 шт.

Стоимость — 4 930 рублей.

Чуть более простой и чуть более дешевый «ЛАРТ» — «Робот, следующий по линии».

В комплекте:

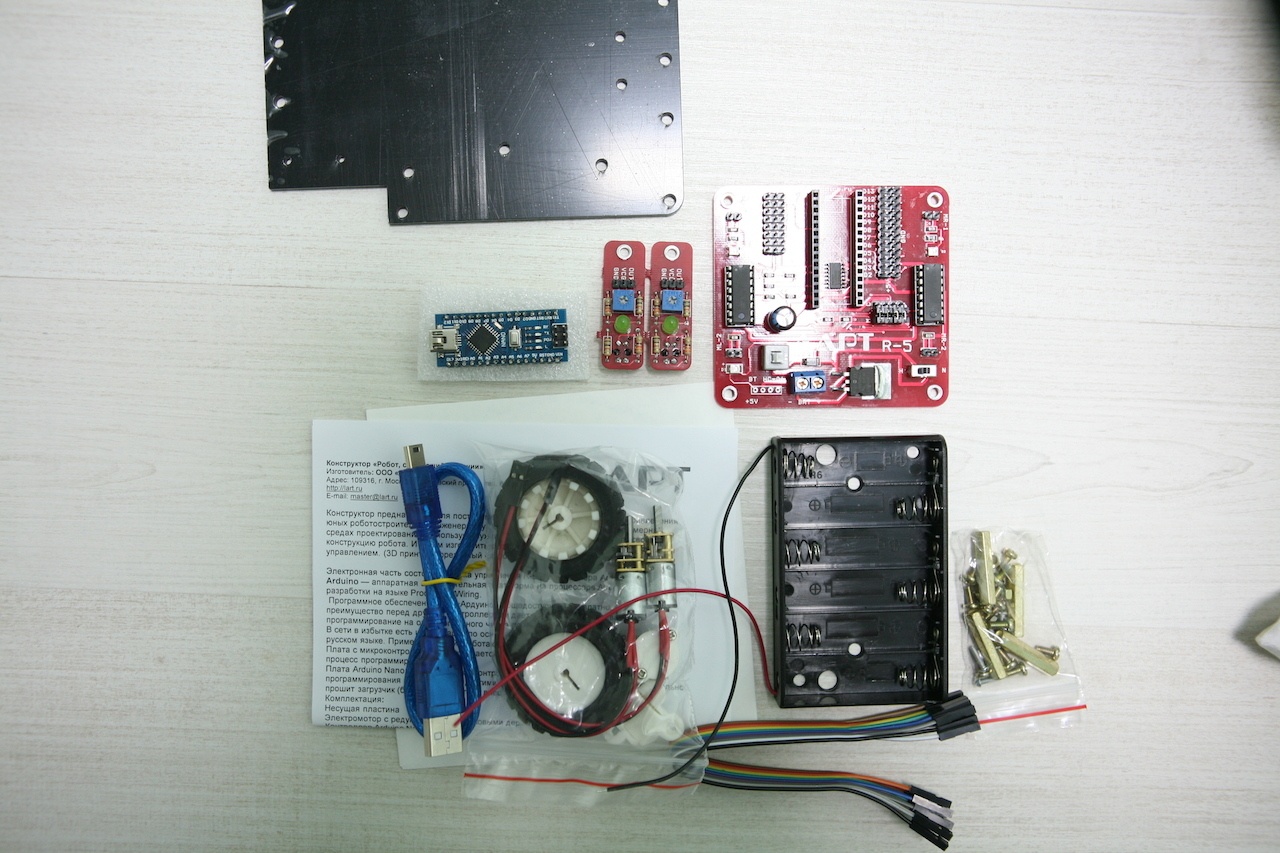

Подборка детских электронных конструкторов для первых опытов - 18

  • Несущая пластина.
  • Ходовая часть: 2 электромотора с колесом 42 мм, держателем моторов и крепежных винтов с гайками М2. И шариковая опора
  • Батарейный отсек с 6-ю батарейками типа АА и крепежными винтами с гайками М3.
  • Блок управления R5 с контроллером Arduino Nano, металлическими стойками 25 мм и крепежными винтами М3 х 6мм.

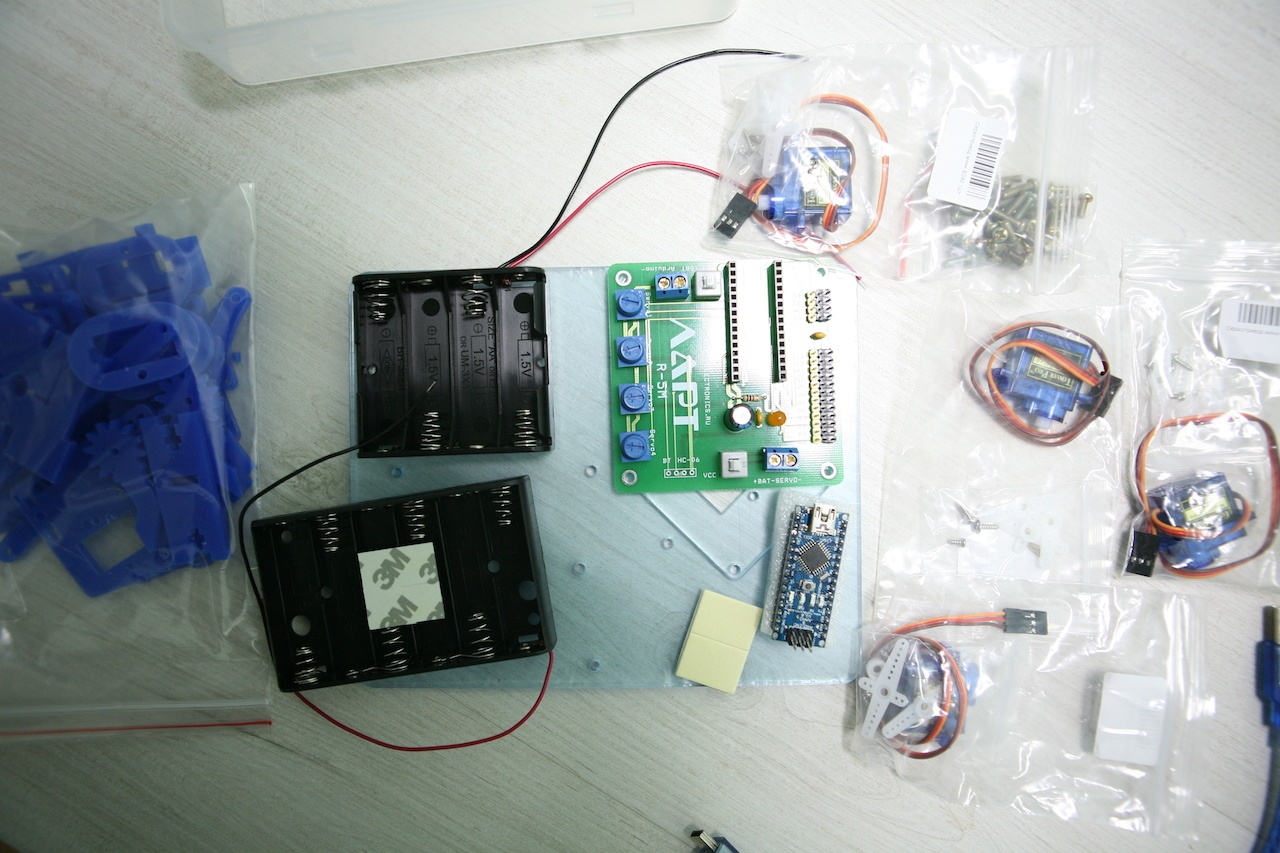

Еще одна модель «ЛАРТ» — "Манипулятор".

В комплекте:

Подборка детских электронных конструкторов для первых опытов - 19

  • Набор пластиковых деталей робота.
  • Крепежные элементы
  • Батарейный отсек для 6-ти батареек АА
  • Батарейный отсек для 4-х батареек АА
  • 4 сервомотора SG90
  • Блок управления R-5M
  • Контроллер Arduino Nano
  • Резиновые ножки

Также в финале бегло упомянем еще один модельный ряд электронных конструкторов для детей постарше — продукцию "Эвольвектор". Стоят они чуть дороже «Амперки».

Всего есть несколько наборов. Например, «Стартовый набор» первого уровня призван объяснить основы электроники.

Подборка детских электронных конструкторов для первых опытов - 20

Он построен по принципу обучающих уроков: всего их 30, каждый из которых последовательно включает и теоретическую часть и практические навыки.

Уроки

Урок №1. Основные понятия электричества.
Напряжение, сопротивление, мощность, сила тока, закон Ома.

Урок №2. Светодиод.
Особенности применения и подключения

Урок №3. Тактовая кнопка.
Использование в электрической цепи

Урок №4. Работа с мультиметром.
Методика измерения электрических характеристик

Урок №5. Переменное сопротивление.
Реостат и потенциометр, их назначение и применение.

Урок №6. Транзисторы.
Описание и разновидности. Построение цепи на основе биполярного транзистора

Урок №7. Последовательное соединение проводников.
Характеристики и особенности. Расчет электрической цепи.

Урок №8. Терморезистор и фоторезистор.
Описание и особенности использования.

Урок №9. Делитель напряжения.
Принцип деления напряжения. Расчет параметров цепи.

Урок №10. Вольт-амперная характеристика.
Определение и функциональное предназначение.

Урок №11. RGB-светодиод.
Особенности подключения полноцветного светодиода.

Урок №12. Параллельное соединение проводников.
Характеристики и особенности. Расчет электрической цепи.

Урок №13. Конденсатор.
Разновидности, характеристики и применение.

Урок №14. Однопереходный транзистор.
Принцип работы и практическое использование в схемах.

Урок №15. Создание простого колебательного контура.
Мигающий светодиод.

Урок №16. Начало работы с микросхемами.
Микросхема счетчика импульсов в мини-проекте «Бегущий огонёк».

Урок №17. Применение микросхемы триггера Шмитта в цифровых системах.
Мини-проект «Автоматический бегущий огонёк».

Урок №18. Особенности работы с 7-сегментным цифровым индикатором.
Мини-проект «Змейка».

Урок №19. Знакомство с логическими элементами.
Микросхема с элементом «НЕ» в мини-проекте «Автоматический ночной светильник»

Урок №20. Микросхема с логическим элементом «И».
Понятие обратной связи и мини-проект «Код доступа».

Урок №21. Триггеры в электронике.
Микросхема D-триггера в мини-проекте «Пластификатор цифр».

Урок №22. Изучение 555-го таймера.
Моностабильный режим работы. Мини-проект «Таймер для домофона».

Урок №23. Работа 555-го таймера в режиме генератора непрерывных колебаний.
Мини-проект «Полицейский маяк».

Урок №24. Принципы создания звука. Звуковой динамик.
Мини-проект «Музыкальный синтезатор».

Урок №25. Расширенное управление таймером.
Мини-проект «Спецсигналы».

Урок №26. Применение драйвера 7-сегментного индикатора.
Мини-проект «Секундомер».

Урок №27. Разновидности электродвигателей.
Коллекторный двигатель и управление им с помощью реле.

Мини-проект «Привод автомобильного стеклоочистителя».
Урок №28. Управление электродвителем с применением Н-моста.
Мини-проект «Лебедка».

Урок №29. Микросхема-драйвер для управления электродвигателем.
Мини-проект «Повелитель мотора».

Урок №30. Управление сервоприводом.
Мини-проект «Сервометроном».

В основе каждого урока один или несколько экспериментов для улучшения восприятия и закрепления знаний. Все, как в школе, в общем. В процессе этой «занимательной физики» ребенку объяснят принципы создания колебательных систем, формирования цифровых сигналов, научат создавать собственные устройства из предложенных микросхем и элементов.

Комплектация:

Учебное пособие по основам электроники
Часть 1 — 1 шт.
Часть 2 — 1 шт.

Набор светодиодов:
Красный — 5 шт.
Желтый — 5 шт.
Зеленый — 5 шт.

Набор резисторов:
120 Ом — 20 шт.
240 Ом — 20 шт.
1 кОм — 20 шт.
10 кОм — 20 шт.
100 кОм — 20 шт.

Набор тактовых кнопок с колпачками:
Тактовый кнопки — 3 шт.
Цветные колпачки — 3 шт.

Биполярный транзистор — 5 шт.

Переменный резистор (потенциометр) — 2 шт.

Фоторезистор VT93N1 — 1 шт.

Набор перемычек для макетной платы — 1 шт.

Болтовой клеммник — 3 шт

Макетная плата
82х53 — 2 шт.

Соединительные провода
«папа-папа» длиной 20 см — 40 шт

Батарейный отсек на 4 батарейки АА — 1 шт.

Мультиметр цифровой — 1 шт.

Набор электролитических конденсаторов:
1 мкФ — 5 шт.
47 мкФ — 5 шт.
4,7 мкФ — 5 шт.
100 мкФ — 5 шт.
220 мкФ — 5 шт.

Термистор 10 кОм — 1 шт.

RGB светодиод — 1 шт.

Однопереходный транзистор — 5 шт

Батарейки АА — 8 шт.

Серводвигатель — 1 шт.

Бузер — 1 шт.

Соединительные провода
«папа-мама» длиной 20 см — 20 шт

Мотор-редуктор — 1 шт.

Диод выпрямительный — 5 шт

Отвертка — 1 шт.

Набор микросхем (18 шт):
74hc4017 — 1 шт.
74hc14 — 1 шт.
74hc08 — 2 шт.
74hc04 — 2 шт.
74hc02 — 2 шт.
CD4026 — 2 шт.
L293D — 1 шт.
NE555 — 3 шт.
CD4013 — 4 шт.

7-сегментны индикатор — 2 шт.

Набор керамических конденсаторов:
0,1 мкФ — 5 шт.
0,01 мкФ — 5 шт.

Светодиод синий — 5 шт.

Реле одиночное — 1 шт

Динамик — 1 шт.

Батарейный отсек 1хАА — 1 шт

Батарейный отсек 2хАА — 1 шт.

Стабилизатор напряжения — 2 шт

Датчик наклона — 1 шт.
Модуль с тактовыми кнопками — 2 шт.
DVD диск — 1 шт.

Стоимость такого комплекта — 6999 рублей.

Также в линейке есть похожий конструктор, который отчасти решает аналогичные задачи, с более богатой комплектацией на базе контроллера Arduino.
