Передача электроэнергии без проводов, это способ передачи электрической энергии без использования токопроводящих элементов в электрической цепи.

В конце XIX века открытие того, что при помощи электричества можно заставить светиться лампочку, вызвало взрыв исследований, целью которых было найти наилучший способ передачи электроэнергии.


Активно изучалась беспроводная передача энергии и в начале 20го века, когда ученые уделяли большое внимание поиску различных путей беспроводной передачи энергии. Цель исследований была проста – генерировать электрическое поле в одном месте так, чтобы затем можно было его приборами обнаружить на расстоянии. В то же время были предприняты попытки снабжения энергией на расстоянии не только высокочувствительных датчиков для регистрации напряжения, а и значительных потребителей энергии. Так, в 1904 году на выставкеSt. Louis World’s Fair был вручен приз за успешный запуск самолетного двигателя мощностью 0,1 лошадиной силы, осуществленный на расстоянии 30 м.

Гуру «электричества» известны многим (William Sturgeon, Michael Faraday, Nicolas Joseph Callan, James Clerk Maxwel, Heinrich Hertz, Mahlon Loomas и др.), но мало кто знает, что японский исследователь Hidetsugu Yagi для передачи энергии использовал собственной разработки антенну. В феврале 1926 г. он опубликовал результаты своих исследований, в которых описал строение и способ настройки антенны Yagi.


Очень серьёзные работы и проекты велись в СССР в период 1930-1941 гг и параллельно в Drittes Reich. Естественно, в основном, военного назначения. Но это отдельная история. Опять надо лезть на пыльный чердак.

Один из крупнейших российских физиков прошлого столетия, лауреат Нобелевской премии, академик Пётр Леонидович Капица посвятил часть своей творческой биографии исследованию перспектив использования СВЧ-колебаний и волн для создания новых и высокоэффективных систем передачи энергии. В 1962 году в предисловии к своей монографии он писал

"… я хочу напомнить, что электротехника, прежде чем прийти на службу энергетике, в прошлом веке занималась широко только вопросами электросвязи (телеграф, сигнализация и пр.). Вполне вероятно, что история повторится: теперь электроника используется главным образом для целей радиосвязи, но её будущее лежит в решении крупнейших проблем энергетики".

В 1964 году эксперт в области СВЧ-электроники William C.Brown впервые испытал устройство (модель вертолета) способное принимать и использовать энергию СВЧ пучка в виде постоянного тока, благодаря антенной решётке, состоящей из полуволновых диполей, каждый из которых нагружен на высокоэффективные диоды Шоттки.

В 1964 г. William C. Brown продемонстрировал на канале CBS в программе Walter Cronkite News свою модель вертолета, получавшую достаточную для полета энергию от микроволнового излучателя.


Уже к 1976 году Вильям Браун осуществил передачу СВЧ-пучком мощности в 30 кВт на расстояние в 1,6 км с КПД превышающим 80%.

Испытания проводились в лаборатории и по заказу Raytheon Co.

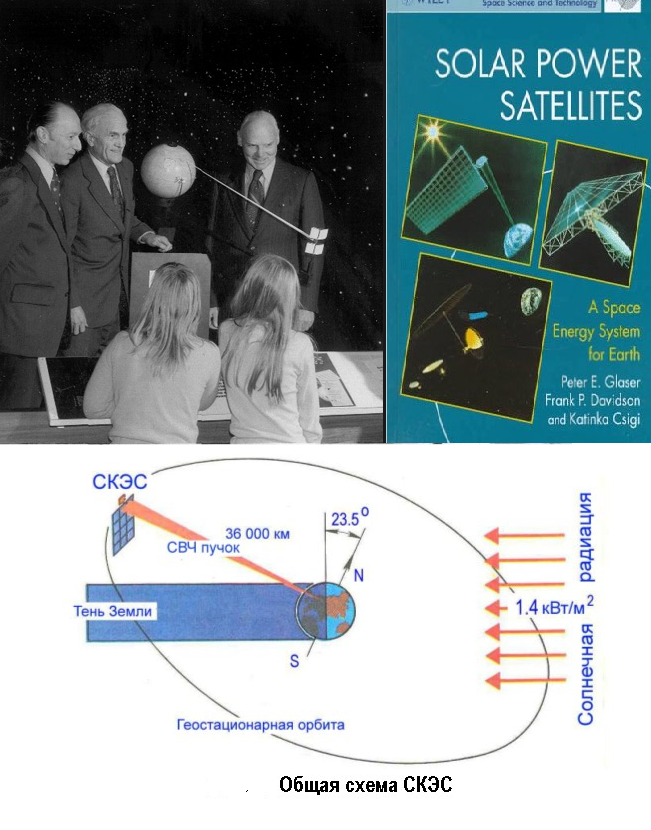

В 1968 году американский специалист в области космических исследований Питер Е. Глэйзер (Peter E. Glaser) предложил размещать крупные панели солнечных батарей на геостационарной орбите, а вырабатываемую ими энергию (уровня 5-10 ГВт) передавать на поверхность Земли хорошо сфокусированным пучком СВЧ-излучения, преобразовывать её затем в энергию постоянного или переменного тока технической частоты и раздавать потребителям.


Такая схема позволяла использовать интенсивный поток солнечного излучения, существующий на геостационарной орбите (~ 1,4 кВт/кв.м.), и передавать полученную энергию на поверхность Земли непрерывно, вне зависимости от времени суток и погодных условий [2-12]. За счёт естественного наклона экваториальной плоскости к плоскости эклиптики с углом 23,5 град., спутник, расположенный на геостационарной орбите, освещён потоком солнечной радиации практически непрерывно за исключением небольших отрезков времени вблизи дней весеннего и осеннего равноденствия, когда этот спутник попадает в тень Земли. Эти промежутки времени могут точно предсказываться, а в сумме они не превышают 1% от общей продолжительности года.

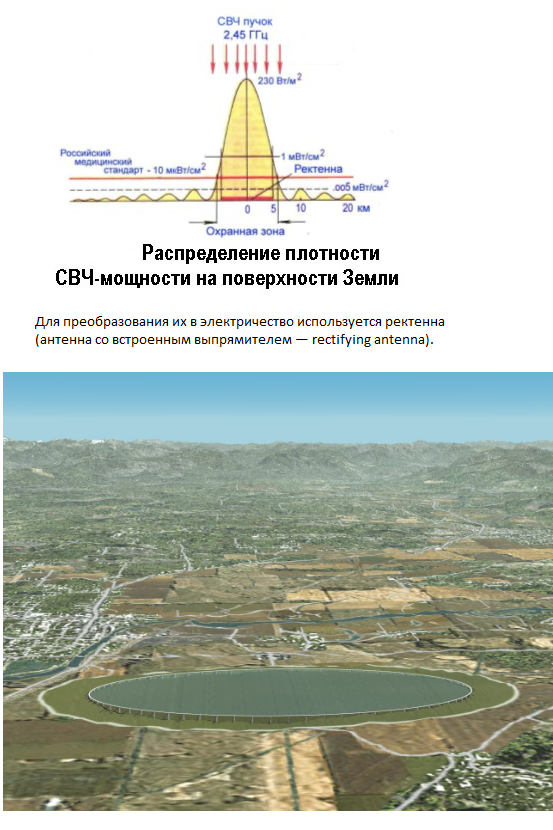

Частота электромагнитных колебаний СВЧ-пучка должна соответствовать тем диапазонам, которые выделены для использования в промышленности, научных исследованиях и медицине. Если эта частота выбрана равной 2,45 ГГц, то метеорологические условия, включая густую облачность и интенсивные осадки, практически не влияют на КПД передачи энергии. Диапазон 5,8 ГГц заманчив, поскольку дает возможность уменьшить размеры передающей и приемной антенн. Однако влияние метеорологических условий здесь уже требует дополнительного изучения.

Современный уровень развития СВЧ-электроники позволяет говорить о довольно высоком значении КПД передачи энергии СВЧ пучком с геостационарной орбиты на поверхность Земли — порядка 70-75%. При этом диаметр передающей антенны обычно бывает выбран равным 1 км, а наземная ректенна имеет размеры 10 км х 13 км для широты местности 35 град. СКЭС с уровнем выходной мощности 5 ГВт имеет плотность излучаемой мощности в центре передающей антенны 23 кВт/кв.м., в центре приемной – 230 Вт/кв.м.


Были исследованы различные типы твёрдотельных и вакуумных СВЧ-генераторов для передающей антенны СКЭС. Вильям Браун показал, в частности, что хорошо освоенные промышленностью магнетроны, предназначенные для СВЧ-печей, могут быть использованы также и в передающих антенных решётках СКЭС, если каждый из них снабдить собственной цепью отрицательной обратной связи по фазе по отношению к внешнему синхронизирующему сигналу (так называемый, Magnetron Directional Amplifier — MDA).

Ректенна – высокоэффективная приёмно-преобразующая система, однако низковольтность диодов и необходимость их последовательной коммутации, может приводить к лавинообразным пробоям. Циклотронный преобразователь энергии позволяет в значительной мере устранить эту проблему.

Передающая антенна СКЭС может представлять собой обратно-переизлучающую активную антенную решётку на основе щелевых волноводов. Её грубая ориентация осуществляется механическим путём, для точного наведения СВЧ-пучка используется пилот-сигнал, излучаемый из центра приёмной ректенны и анализируемый на поверхности передающей антенны сетью соответствующих датчиков.

Из длинного перечня фантастических технических идей, реализованных сегодня, только мечта о беспроводной передаче электрической энергии продолжает оставаться неприступной. Подробные описания энергетических лучей в фантастических романах дразнят инженеров своей очевидной потребностью, и при этом практической невозможностью реализации. Но ситуация постепенно меняется к лучшему.

С 1965 по 1975 гг. была успешно завершена научная программа, руководимая Bill Brown, продемонстрировавшая возможность передачи энергии мощностью 30 кВт на расстояние более 1 мили с эффективностью 84%.

В целом, учеными испытывались две принципиально отличающиеся схемы.

1. В индукционной катушке или электрическом трансформаторе, которые имеют металлический или воздушный сердечник, передача энергии осуществляется путем простого электромагнитного соединения, называемого магнитной индукцией. С использованием этого метода передача и получение энергии стали осуществимы на значительном расстоянии, но для получения значительного напряжения подобным путем необходимо было расположить две катушки очень близко.

2. Если же используется магнитное резонансное сцепление, где оба индуктора настроены на взаимную частоту, значительная энергия может быть передана на немалое расстояние.

В 1978–1979 годах в США под руководством Министерства энергетики (Department of Energy – DOE) и НАСА (NASA) была выполнена первая государственная научно-исследовательская программа, направленная на определение перспектив СКЭС.

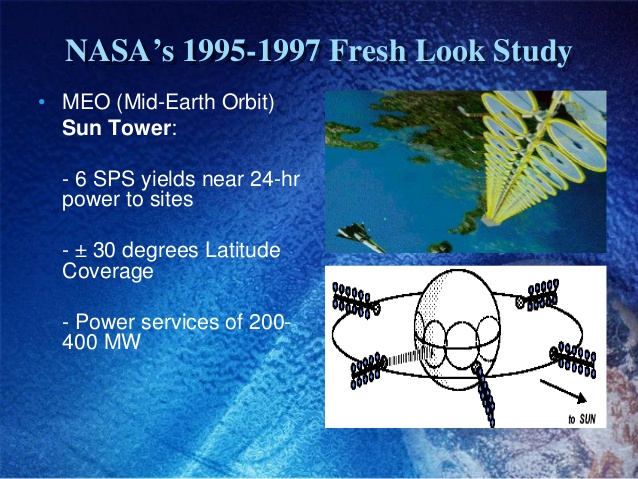

В 1995–1997 годах НАСА вновь вернулось к обсуждению перспектив СКЭС, опираясь на прогресс технологий, достигнутый к тому времени.


Исследования были продолжены в 1999–2000 годах (Space Solar Power (SSP) Strategic Research & Technology Program).

Наиболее активно и планомерно исследования в области СКЭС проводила Япония. В 1981 году под руководством профессоров М.Нагатомо (Makoto Nagatomo) и С.Сасаки (Susumu Sasaki) в Институте космических исследований Японии были начаты исследования по разработке прототипа СКЭС с уровнем мощности 10 МВт, который мог бы быть создан с использованием существующих ракетоносителей. Создание такого прототипа позволяет накопить технологический опыт и подготовить основу для формирования коммерческих систем.


Проект был назван СКЭС2000 (SPS2000) и получил признание во многих странах мира.

В 2008 доцент кафедры физики Массачусетского Технологического Института (МИТ) Марин Солджачич (Marin Soljačić) был пробуждён от сладкого сна настойчивым пиканьем мобильного телефона. «Телефон не умолкал, требуя, чтобы я поставил его заряжаться», — рассказывает Солджачич. Уставший и не собиравшийся вставать, он стал мечтать о том, чтобы телефон, оказавшись дома, начинал заряжаться сам по себе.

Так появился WiTricity и WiTricity corporation.

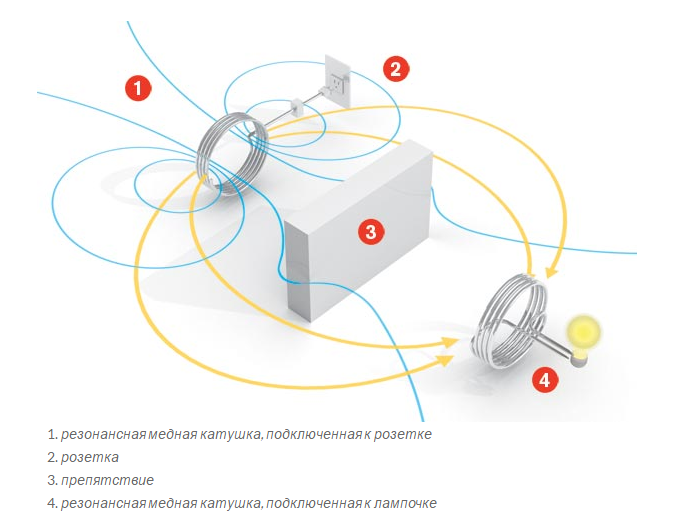

В июне 2007 г. Marin Soljačić и еще несколько исследователей Массачусетского технологического института сообщили о разработке системы, в которой 60 Вт лампочка снабжалась от источника, располагавшегося на расстоянии 2 м, причем эффективность составила 40%.


По заявлению авторов изобретения, это не «чистый» резонанс связанных контуров и не трансформатор Теслы, с индуктивной связью. Радиус передачи энергии на сегодня составляет чуть больше двух метров, в перспективе – до 5-7 метров.

Сходные технологии лихорадочно разрабатываются и другими фирмами: компания Intel демонстрировала свою технологию WREL с КПД передачи энергии до 75%. В 2009 году фирма Sony продемонстрировала работу телевизора без сетевого подключения. Настораживает только одно обстоятельство: независимо от способа передачи и технических ухищрений, плотность энергии и напряженность поля в помещениях должна быть достаточно высокой, чтоб питать устройства мощностью несколько десятков ватт. По признанию самих разработчиков, информации о биологическом воздействии на человека подобных систем пока нет. Учитывая недавнее появление, и разный подход к реализации устройств передачи энергии, подобные исследования еще только предстоят, а результаты появятся не скоро. А мы сможем судить об их негативном воздействии только косвенно. Что-то опять исчезнет из наших жилищ, как, например, тараканы.

В 2010 году Haier Group, китайский производитель бытовой техники, представила на всеобщее обозрение на выставке CES 2010 свой уникальный продукт — полностью беспроводной LCD телевизор, основанный на исследованиях профессора Марина Солячича по беспроводной передаче энергии и беспроводном домашнем цифровом интерфейсе (WHDI).

В 2012-2015 гг. инженеры Вашингтонского университета разработали технологию, позволяющую использовать Wi-Fi в качестве источника энергии для питания портативных устройств и зарядки гаджетов. Технология уже признана журналом Popular Science как одна из лучших инноваций 2015 года. Повсеместное распространение технологии беспроводной передачи данных само по себе произвело настоящую революцию. И вот теперь настала очередь беспроводной передачи энергии по воздуху, которую разработчики из Вашингтонского университета назвали PoWiFi (от Power Over WiFi).


На стадии тестирования исследователи сумели успешно заряжать литий-ионные и никель-металл-гидридные аккумуляторы небольшой емкости. Используя роутер Asus RT-AC68U и несколько сенсоров, расположенных на расстоянии 8,5 метров от него. Эти сенсоры как раз и преобразуют энергию электромагнитной волны в постоянный ток напряжением от 1,8 до 2,4 вольта, необходимых для питания микроконтроллеров и сенсорных систем. Особенность технологии в том, что качество рабочего сигнала при этом не ухудшается. Достаточно лишь перепрошить роутер, и можно будет пользоваться им как обычно, плюс подавать питание к маломощным устройствам. На одной из демонстраций была успешно запитана небольшая камера скрытого наблюдения с низким разрешением, расположенная на расстоянии более 5 метров от роутера. Затем на 41% был заряжен фитнес-трекер Jawbone Up24, на это ушло 2,5 часа.

На каверзные вопросы о том, почему эти процессы не сказываются негативно на качестве работы сетевого канала связи, разработчики ответили, что это становится возможным благодаря тому, что перепрошитый роутер, во время своей работы, по незанятым передачей информации каналам рассылает пакеты энергии. К этому решению пришли когда обнаружили, что в периоды молчания энергия попросту утекает из системы, а ведь ее можно направить для питания маломощных устройств.

Во время исследований систему PoWiFi разместили в шести домах, и предложили жильцам пользоваться интернетом как обычно. Загружать веб-страницы, смотреть потоковое видео, а потом рассказать, что изменилось. В результате оказалось, что производительность сети не изменилась никак. То есть интернет работал как обычно, и присутствие добавленной опции не было заметным. И это были лишь первые тесты, когда по Wi-Fi собиралось относительно небольшое количество энергии.

В перспективе технология PoWiFi вполне сможет послужить для питания датчиков, встроенных в бытовую технику и военную технику, чтобы управлять ими беспроводным способом и осуществлять дистанционную зарядку/подзарядку.

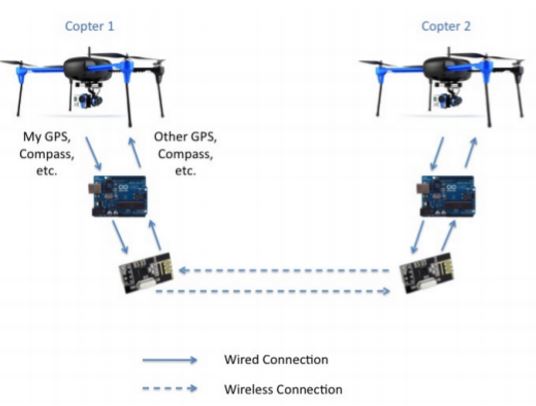

Актуальным является передача энергии для БПЛА (вероятнее всего уже по технологии PoWiMax):


LOCUST — Swarming Navy Drones
Пентагон успешно испытал рой из 103 беспилотников
Intel управляла шоу беспилотников во время выступления Леди Гаги в перерыве Суперкубка США

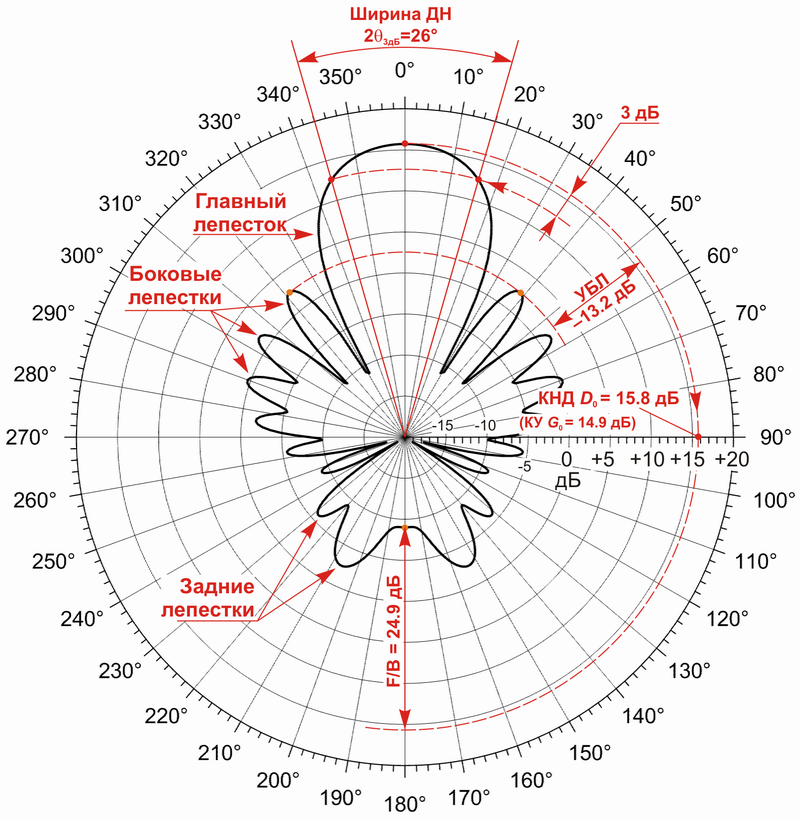

Для БПЛА негатив от закона обратных квадратов (изотропно-излучающая антенна) частично «компенсирует» ширина луча антенны и диаграмма направленности:

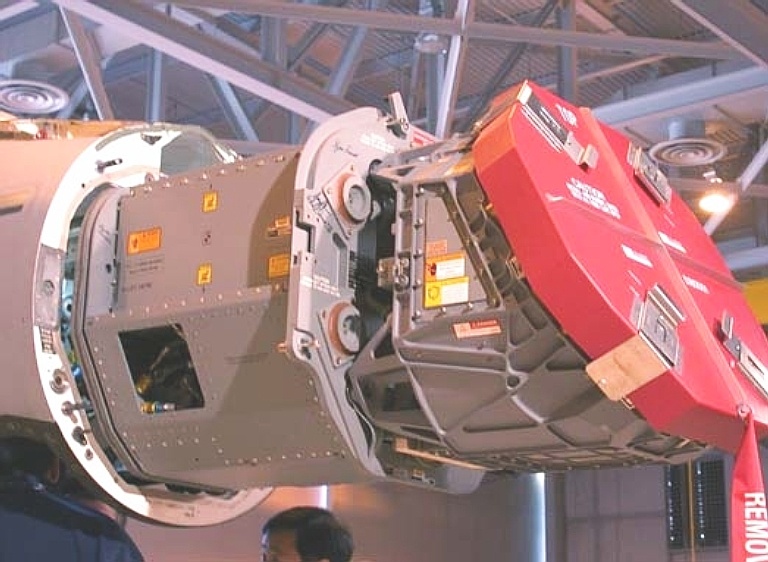

Ведь AN/APG-79 AESA в импульсе должен выдавать под 15 кВт энергии ЭМИ.


Этого вполне достаточно, что бы продлить активную жизнь Perdix Micro-Drones с нынешних 20 минут до часа, а может и больше.

Возможно вскоре дело дойдет и до зарядки сотовых телефонов, и других мобильных устройств, которые находятся в зоне действия Wi-Fi, Wi-Max или 5G?

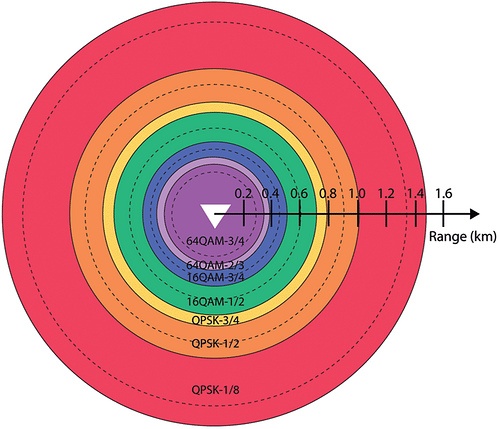

Прим: Типичная WiMAX базовая станция излучает мощность на уровне приблизительно +43 дБм (20 Вт), а станция мобильной связи обычно передает на +23 дБм (200 мВт).
