Семейство марки с поворотом (Tag) для загружаемых семейств Autodesk Revit

в 13:15, , рубрики: CAD/CAM, revit, revitfamily, сапр

Создал семейство марки (tag family), для маркирования загружаемых семейств, которое можно поворачивать на определенный пользователем градус. Как известно для загружаемых семейств параметр 'Повернуть с компонентом' в соответствующих им марках не работает и марки располагаются только вертикально или горизонтально.

Скачать семейство марки для загружаемых семейство с пользовательским поворотом можно по ссылке здесь и внизу страницы. А теперь как это работает и как редактировать такую марку.

Подробное описание

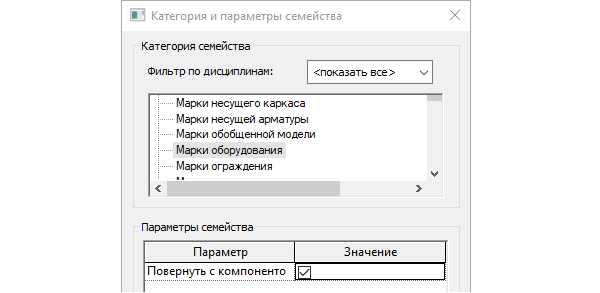

Категория и параметры марки:


Категорию можете менять на свою, галка в параметре «Повернуть с компонентом» значения не имеет, напоминаю это не марка для загружаемых семейств, которая и так умеет поворачиваться за компонентом.

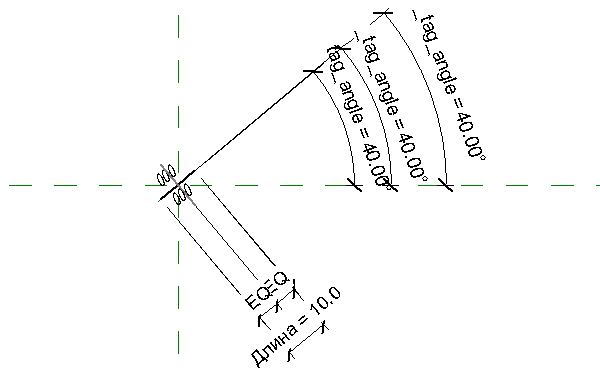

Вот так выглядит семейство марки. Параметр _tag_angle опосредованно управляет поворотом марки и ее частей. А непосредственно пользователь указывает угол поворота в параметре tag_angle:


Да Revit не любит прямых ходов ) Мне нужна дополнительная проверка от того, не ввел ли пользователь или клиентская программа для Revit угол в 360 градусов. Может вам понадобятся другие условия проверки пользовательского ввода. Параметр _tag_angle отвечает за то, что семейство будет работать с правильными данными.

Не в коем случае не пытайтесь редактировать существующие метки в группе «Tag», одно движение и все поломается. Лучше сделайте резервную копию семейства, что бы понять как эта группа устроена, а для внесения изменений в группу «Tag» разместите рядом такую же группу из диспетчера проекта и правьте ее. Основная группа измениться тоже.


Можете развернуть копию группы «Tag» вправо на 40 градусов для того что бы она расположилась ровно. А теперь пару слов как устроена группа «Tag».

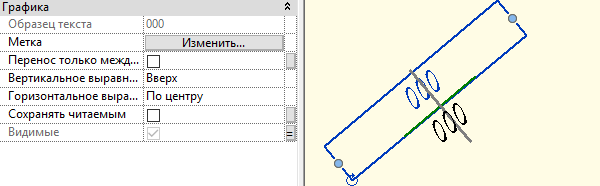

У нас есть две метки, с выключенным параметром «Сохранять читаемым» и управляемым параметром «Видимые». Верхняя метка отвечает за показ марки, когда угол меньше или равно 90 градусов и больше 270, нижняя — когда угол больше 90 и меньше или равно 270. Зеленая вспомогательная линия отвечает за привязку к углу и линии подчеркивания основной группе, а невидимая линия за правильное вычисление габаритов марки. Не изменяйте эти линии.


Не удаляйте метки, а отредактируйте их, разместив там нужные параметры. Значение верхней метки должно совпадать со значениями нижней метки, ведь по сути это одно и тоже, только показывается при разных углах поворота. Если вам надо добавить разные режимы видимости, вы должны задействовать для них параметры a, b, которые должны определять когда включается верхняя метка, а когда нижняя. Можете добавить для разных условий новые метки, но принцип их показа должен быть такой — видимость одной верхней метки управляется параметром a, видимость одной нижней марки управляется параметром b.

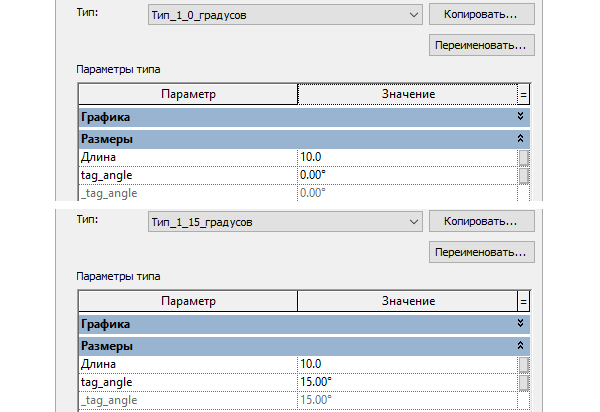

Когда копия группы «Tag» отредактирована, удалите ее. Основная группа получит изменения автоматически. В рабочем семействе нам не нужны дубликаты. Теперь можно разместить семейство в проект и наделать нужных нам типов с углами поворотов.

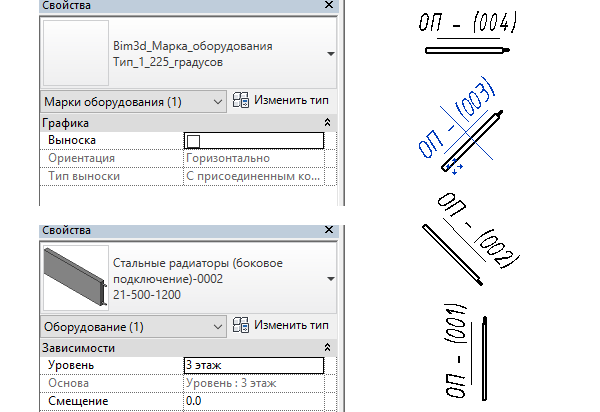

Размещаем марки, выбираем нужный тип и смотрим результат:


Краткая инструкция

  • Открыть семейство.
  • Не редактировать уже размещенные элементы.
  • Разместить в любом месте копию группы «Tag» из диспетчера проекта и редактировать эту группу. Копию группы можно выровнять ровно для удобства. Основная группа исправиться следом.
  • В группе нижняя метка дублирует верхнюю, так положено. Когда угол меньше или равно 90 градусов и больше 270 показывается верхняя марка, нижняя — когда угол больше 90 и меньше или равно 270 и тогда марка правильно позиционируется в проекте.
  • Метки не удалять — редактировать существующие. Видимость меток нельзя изменять, не понимая как это работает.
  • Угол можно менять в проекте как угодно, но в семействе легче наблюдать изменения когда задан 40 градусам.
  • Копию группы «Tag» после редактирования удалить.

Скачать семейство марки с поворотом для загружаемых семейств Revit

Автор: Akunets
