Обзор точки доступа Cisco WAP2000-G5

в 18:40, , рубрики: Cisco, ulmart, Блог компании Юлмарт, Сетевое оборудование, точка доступа, метки: , ,

Без сетевых сервисов работать уже нельзя. Без Wi-Fi или 3G большинство современных людей, связанных с IT, чувствуют себя неуютно. Задачка, которую мне пришлось решить, в общем, проста – организовать работу маленького офиса в беспроводной сети для моих хороших знакомых. Каждый из сотрудников не имеет стационарного компа, принтер с поддержкой Wi-Fi уже был, поэтому роутер не особо требовался, хватило бы и точки доступа. Оставалось установить и настроить ее. Выбор заказчика был сделан в пользу Cisco WAP2000-G5, работы успешно завершены, а я по горячим следам решил рассказать немножко и показать это устройство хабражителям.

Обзор точки доступа Cisco WAP2000 G5


Обзор точки доступа Cisco WAP2000 G5
Точка доступа Cisco WAP2000 ориентирована на сегмент малого бизнеса, поэтому ожидать от упаковки каких-то ярких красок не приходится. Обычная коробка из коричневого картона скрывает в себе следующий комплект:
• точка доступа
• адаптер питания
• диск с программным обеспечением
• краткое руководство
• патч-корд

Обзор точки доступа Cisco WAP2000 G5

На передней панели расположены 4 индикатора зеленого цвета. Они информируют о наличии питания, наличии сигнала Power over Ethernet, активности порта Ethernet и активности беспроводной сети. Логотип и название модели нанесены в левом верхнем и правом нижнем углах лицевой панели соответственно.

Обзор точки доступа Cisco WAP2000 G5

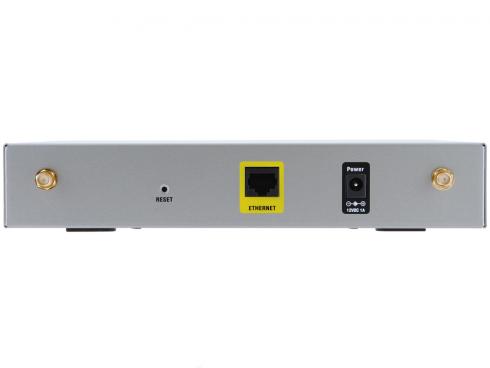

На задней стороне устройства находятся два разъема для подключения антенн, порт Ethernet, отверстие через которое доступна кнопка Reset и разъем для подключения адаптера питания.

Обзор точки доступа Cisco WAP2000 G5

Мне было очень интересно, что же внутри у девайса, и благо гарантийные пломбы на корпусе отсутствовали, я разобрал точку доступа.

Обзор точки доступа Cisco WAP2000 G5

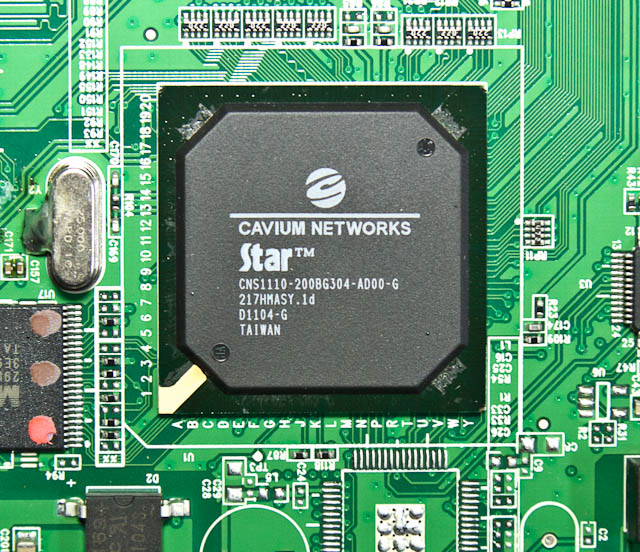

Общий вид внутренностей меня слегка удивил, я рассчитывал увидеть нечто большее. На плате весьма скромных габаритов разместилось все необходимое для функционирования. Сердце устройства – процессор Cavium Networks CNS1110.

Обзор точки доступа Cisco WAP2000 G5

Оперативной памяти установлено 128 мегабайт DDR. Микросхема производства Nanya работает на частоте 166 МГц с таймингами 3-3-3 (http://www.nanya.com/NanyaAdmin/GetFiles.ashx?ID=237).

Обзор точки доступа Cisco WAP2000 G5

На плате распаян разъем mini-PCI, в который установлен беспроводной сетевой адаптер на базе чипа RaLink RT2661T. Интересно отметить, что провода к антеннам припаяны к точкам выхода на карточке вместо обычных разъемов крепления, которые привычно видеть в ноутбуках. Защелки, удерживающие карту, также пропаяны, по всей видимости, для надежности крепления.

Обзор точки доступа Cisco WAP2000 G5

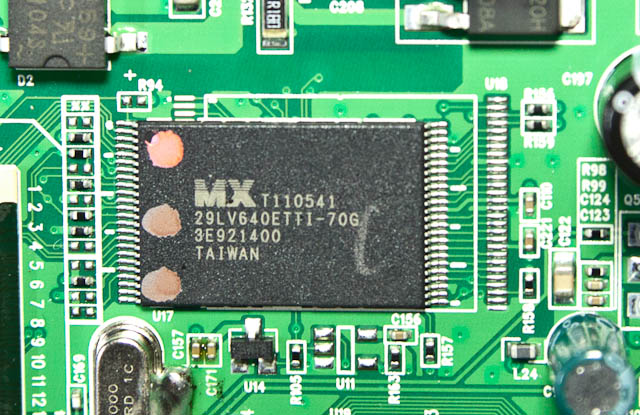

Для хранения прошивки и настроек точки доступа используется микросхема производства Macronix – MX29LV640E объемом 64 мегабит, то есть 8 мегабайт. (http://pdf.pfind.ru/M/MX29LV640ETTI-70G.pdf)
Обзор точки доступа Cisco WAP2000 G5
Контроль за сетевым интерфейсом доверен микросхеме производства IC+ — IP101ALF. (http://www.datasheetarchive.com/dl/Datasheets-2/DSA-36460.pdf). Поддерживается скорость интерфейса до 100 Мбит/с.

Обзор точки доступа Cisco WAP2000 G5

Отдельно на плате установлен модуль, контролирующий работу VoIP – TS8019M LF (http://www.bothhandusa.com/products/100BaseT/TS8019M%20LF(M)-RevA0-070213.pdf).

Обзор точки доступа Cisco WAP2000 G5

Итак, с богатым внутренним миром вроде все понятно. Теперь надо подключать и настраивать.
Дефолтный IP для этого продукта: 192.168.1.248 и маска сети 255.255.255.0. После ввода логина и пароля по умолчанию (login:admin pass:admin) появляется главный экран с настройками точки доступа.
На странице Basic Setup можно задать имя хоста (сетевое имя устройства), название устройства, его размещение и ответственный контакт. Тут же задаются настройки сети – локальный IP, маска сети, шлюз по умолчанию, первичный и вторичный DNS.

Обзор точки доступа Cisco WAP2000 G5

Закладка Time, как ни странно, позволяет настроить время, дату и часовой пояс вручную или задать параметры сервера синхронизации.

Обзор точки доступа Cisco WAP2000 G5

Пункт Wireless содержит несколько вкладок. Первая из них: Basic Settings, предоставляет возможность выбрать режим работы беспроводной сети – b или g. Здесь же выбирается канал работы и задаются 4 имени (SSID) для Wi-Fi сети. Это одна из особенностей устройства – можно вести трансляцию нескольких сетей одновременно.

Обзор точки доступа Cisco WAP2000 G5

Закладка Security дает доступ к настройкам безопасности и позволяет изолировать друг от друга клиентов разных SSID.

Обзор точки доступа Cisco WAP2000 G5

Connection Control нужен для отслеживания подключений и установки фильтрации подключений по MAC-адресу устройств. Можно составить «белый» или «черный» список MAC для предотвращения нежелательных подключений. Излишне напоминать, что такой список можно сделать для каждого из четырёх SSID.

Обзор точки доступа Cisco WAP2000 G5

Страничка продвинутых настроек включает в себя настройки CTS Protection Mode (режима избирательной передачи). По умолчанию установлен пункт Auto, рекомендуют оставлять этот пункт в таком положении или ставить в Disabled, поскольку включение его позволит принимать больше передач, но понизит производительность сети. Ниже можно настроить мощность передатчика в процентах. Здесь же настраивается частота отправка маяка – пакета, который передается для поддержания синхронизации сети. Значения RTS Threshold и Fragmentation Threshold описывают размеры пакетов данных.

Обзор точки доступа Cisco WAP2000 G5

Следующая закладка предназначена для настройки VLAN (виртуальной локальной сети) и QoS (качества обслуживания).

Обзор точки доступа Cisco WAP2000 G5

Пункт AP Mode отвечает за настройки режима точки доступа – собственно как точки доступа, как повторителя или как моста. Соответственно можно задать MAC-адреса связанных устройств при выборе нужного режима работы.

Обзор точки доступа Cisco WAP2000 G5

Административное меню богато подпунктами, хотя можно было бы и объединить некоторые из них. Основная закладка представляет возможность изменить логин и пароль для доступа, задать возможность доступа через Web и настроить протокол управления SNMP.

/>Обзор точки доступа Cisco WAP2000 G5

Закладка Log позволит настроить уведомления и ведение лога работы точки доступа.

Обзор точки доступа Cisco WAP2000 G5

Следующие четыре подпункта меню отвечают за сброс настроек к заводским, апдейт прошивки из файла, перезагрузки точки доступа и сохранения настроек в файл. Мне хотелось бы видеть вместо этих четырех вкладок одну со всеми этими пунктами на одной странице.

Обзор точки доступа Cisco WAP2000 G5
Обзор точки доступа Cisco WAP2000 G5
Обзор точки доступа Cisco WAP2000 G5
Обзор точки доступа Cisco WAP2000 G5

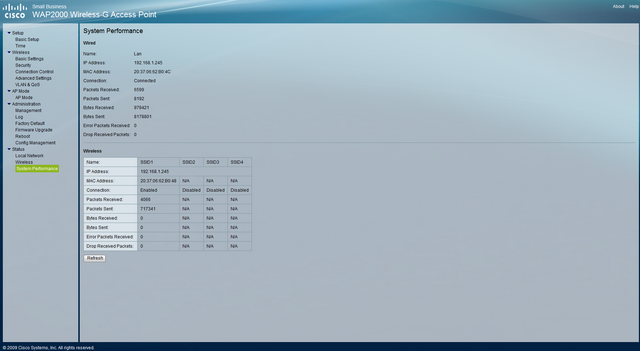

Итоговое меню Status расскажет о состоянии Local Network – текущих версиях железа и прошивки, MAC-адресе, IP и времени работы. Пункт Wireless покажет состояние всех подключенных беспроводных сетей и их настройки. System Performance это своего рода финальный отчет собранных из всех меню.

Обзор точки доступа Cisco WAP2000 G5

Обзор точки доступа Cisco WAP2000 G5

Обзор точки доступа Cisco WAP2000 G5

Если говорит о фирменных технологиях, примененных в устройстве, то, безусловно, отметить стоит RangeBooster, который увеличивает радиус действия сети. Надежности добавляет наличие «запасной» прошивки с автоматическим восстановлением в случае ошибки при обновлении.

Вкратце перечислю плюсы и минусы точки доступа Cisco WAP2000

Плюсы:
• Качественное исполнение
• Именитый производитель
• Дополнительные функции («запасная» прошивка, 4 SSID, RangeBooster)
• Металлический корпус
• Поддержка Power Over Ethernet

Минусы:
• Отсутствие поддержки 802.11n
