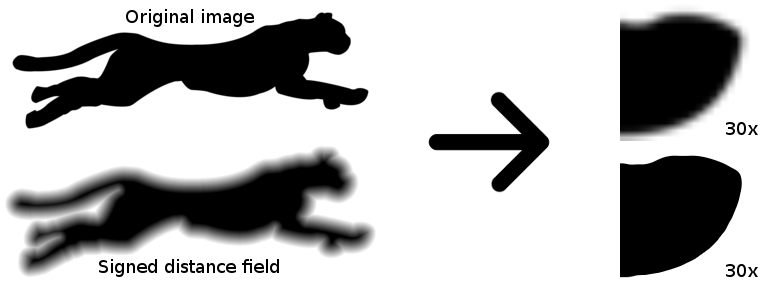

Речь сегодня пойдёт о генерации изображений с картой расстояний (Signed Distance Field). Данный вид изображений примечателен тем, что фактически позволяет получить «векторную» графику на видеоускорителе, причём даром. Одной из первых данный метод растеризации предложила компания Valve в игре Team Fortress 2 для масштабируемых декалей в 2007 году, но до сих пор он не пользуется особой популярностью, хотя позволяет рендерить прекрасного качества шрифты, используя текстуру всего 256х256 точек. Данный метод прекрасно подходит для современных экранов высокой чёткости и позволяет серьёзно сэкономить на текстурах в играх, он не требователен к железу и прекрасно работает на смартфонах.
Хитрость заключается в создании такой специально подготовленной карты расстояний, что при использовании простейшего шейдера получается идеальная векторная картинка. Более того, с помощью шейдеров можно получить эффекты тени, свечения, объёма и т. п.
Как же создавать такие изображения? Очень просто, ImageMagick позволяет сделать это одной командой:
convert in.png -filter Jinc -resize 400% -threshold 30% ( +clone -negate -morphology Distance Euclidean -level 50%,-50% ) -morphology Distance Euclidean -compose Plus -composite -level 45%,55% -resize 25% out.png
На этом можно было бы поставить точку, но так полноценного топика не получится. Что ж, под катом — описание быстрого алгоритма расчёта SDF, пример на C++ и немного шейдеров для OpenGL.
