Один из читателей нашей рассылки обратился к нам с вопросом: можно ли с помощью двухканального модуля MP325M управлять трех фазным двигателем в однофазной сети?

Беспроводной реверс трехфазного двигателя в однофазной сети - 1

Собственно ничего сложного в этом нет. Для реверса двигателя постоянного тока необходимо перекидывать положительную линию питания. Для реверса трехфазного двигателя переменного тока необходимо переключать питание конденсатора с одного полюса питающего напряжения на другой.

Что представляет собой MP325M? Это двухканальный беспроводной приемник диапазона 433 МГц, с передатчиком в виде брелка. Как видно из фотографии приемник поставляется без корпуса. На плате приемника имеется кнопка для добавления/удаления брелков и три светодиода. Зеленый светодиод информирует о нажатие кнопок на пульте. Два красных светодиода информируют о состояние реле ВКЛ/ОТКЛ. Два силовых реле имеют возможность управления нагрузками с рабочим напряжением 250В и мощностью до 2200Вт. Питается приемник напряжением 12В.

Реле имеют два режима работы кнопка и триггер. Нам нужен будет режим кнопка.

На корпусе передатчика имеется индикация нажатия кнопок, по которой можно определить о необходимости замены элемента питания. Работает передатчик от широко распространенного 12В элемента питания типа 27А и сохраняет работоспособность до напряжения 6В.

Дальность комплекта в прямой видимости составляет 100 метров, чего с лихвой хватает для такого управления. Передатчик с приемником общается с помощью цифрового сигнала имеющего 1048576 комбинационный код, что гарантированно исключает ложное срабатывание от помех и других передающих устройств на данной частоте.

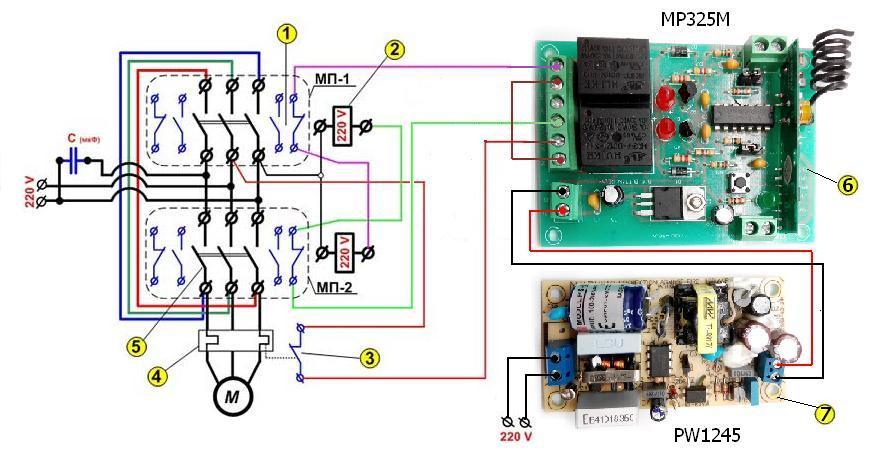

Схему подключения двигателя лебедки можно увидеть на рисунке ниже:

Беспроводной реверс трехфазного двигателя в однофазной сети - 2

1. блок пускателя;
2. катушка управления пускателем;
3. контакт теплового реле;
4. тепловое реле;
5. силовые контакты пускателя;
6. беспроводной модуль управления MP325M
7. источник питания 12В PW1245

Алгоритм работы управления получился простым. Нажав и удерживая первую кнопку, лебедка начинает разматывать трос. Отпускаем первую кнопку и ждем полной остановки двигателя. Нажимаем вторую кнопку, трос начинает сматываться. Если необходимо поменять местами кнопки управления, просто поменяйте местами подключение сиреневого и зеленого провода.

Хочу обратить ваше внимание. Данная схема не имеет электронного тормоза, поэтому, во избежание больших пусковых токов при эксплуатации лебедки, необходимо дождаться полной остановки вращения вала двигателя и только тогда осуществлять реверс.

Данное управление можно с успехом применить в управлении лебедкой и других решениях, где применяется электродвигатель переменного тока.

Возможно, кто-то захочет повторить или улучшить данное решение. А может быть, предложит свое.
