Мы с командой делаем робота для участия в Битве Роботов. Наш робот называется «Большой Брат», и он смотрит на тебя! Смотрит, настигает и разносит вдребезги. Хищный нрав и мощные кинетические орудия делают его идеальной машиной для убийства. Он уже здесь, он рядом — беги!

Это краткая история разработки боевого робота в домашних условиях. Осторожно трафик! Много изображений.

DIY: делаем боевого робота в домашних условиях. Часть 1 - 1

DIY: делаем боевого робота в домашних условиях. Часть 1 - 2

Описание конкурса

Мы принимаем участие в конкурсе "Бронебот 2015: Осенний разогрев" (http://www.bronebot.ru/). Бои роботов — это популярное шоу в Великобритании и США уже более 25 лет. В Москве будет проводиться в первый раз. Приезжает судить Питер Редмонд, президент Ирландской Федерации Боев Роботов, Вице-президент Английской Федерации Боев Роботов, создатель спецэффектов «Top Gear» и «Игр Престолов». Когда нам предложили участвовать в конкурсе мы согласились без вопросов, хотя зря…

Времени очень мало, но мы стараемся изо всех сил.

Регламент конкурса

Ниже представлена информация для конструкторов по созданию роботов-участников боёв Бронебот.

1. Конструкция

1.1. Вес. Роботы представлены в трех весовых категориях. В зависимости от выбранной участником категории, максимальный вес роботов составляет:

  • Тяжелый класс: 100 кг.
  • Средний класс: 50 кг.
  • Легкий класс: 17 кг.

Для ходящих роботов предельный вес составляет на 30% больше во всех классах. Ходящие роботы не должны использовать коленвал для перемещения.

1.2. Максимальные размеры конструкции зависят от категории:

  • Тяжелый класс: 1.5 х 1 метров в длину и ширину.
  • Средний класс: 1 х 0.75 метров в длину и ширину.
  • Легкий класс: 0.5 х 0.5 метров в длину и ширину.
  • Высота не ограничена.

1.3. Разрешено использование кластерных роботов (способных разделяться на несколько независимых роботов). При начале боя робот должен быть единым целым. При повреждении 50% ботов и более, робот считается проигравшим.

1.4. Роботы должны быть оснащены тумблерами ВКЛВЫКЛ в части, отдаленной от оружия, полностью отключающими питание всех подсистем робота. Если тумблеров несколько, они должны находиться рядом. Тумблеры могут быть спрятаны под оболочкой, но должны быть доступными без переворачивания робота или разборки с помощью инструментов.

1.5. Летающие роботы запрещены.

2. Электричество

2.1. Напряжение питания роботов не должно превышать 36 Вольт.

2.2. Все электрические соединения должны сделаны качественно и на должном уровне изолированы. Кабели должны быть проложены с минимальным шансом быть разорванными.

2.3. Аккумуляторы должны быть полностью изолированные и не содержать жидкостей. Соединения аккумуляторов должны быть полностью изолированными.

2.4. Двигатели внутреннего сгорания запрещены.

3. Гидравлика

3.1. Давление в гидравлических линиях не должно превышать 204 атм (3000 psi/20.4 mps).

3.2. Гидравлические жидкости должны находиться в надежных емкостях внутри робота. Все гидравлические линии должны быть проложены с минимальным шансом быть поврежденными.

4. Пневматика

4.1. Давление в пневматеческих линиях не должно превышать 68 атм (1000 psi/6.8 mps).

4.2. Пневматические емкости должны быть подлежащего качества, промышленного производства. Давление в них должно соответствовать спецификации производителя.

4.3. Пневматические емкости должны быть закреплены внутри робота и защищены от повреждений.

4.4. Газы для пневматики должны быть невоспламеняющимися или инертными, например, воздух, углекислый газ, аргон, азот.

4.5. Должна быть предусмотрена возможность спустить давление в системе без разбора конструкции.

5. Оружие
5.1. Каждый робот должен быть оснащен минимум одним активным оружием.

5.2. Запрещенное оружие:

  • Пиротехника
  • Огнеметы
  • Жидкости
  • Едкие вещества
  • Неуправляемые снаряды
  • Электрошокеры
  • Радиоглушители
  • Тепловые пушки
  • Гауссганы
  • Любое оружие, использующее горящие или воспламеняющиеся газы

5.3. Скорость вращающегося оружия (циркулярные пилы, вращающиеся лезвия и т.п.) не должны превышать спецификации производителя. Спецификации должны быть доступны для проверки.

5.4. Вращающие диски из закаленной стали и лезвия, которые при поломке образовывают осколки, запрещены.

5.5. Длина лезвийштыков не должна превышать 20 см.

5.6. Все подвижные манипуляторы, даже не содержащие оружия, должны иметь фиксирующие крепежи. Крепежи должны быть закрытыми во всех случаях, кроме нахождения робота на арене или техобслуживании.

5.7. Все острые грани и элементы оружия должны иметь крышки или насадки. Эти элементы не учитываются при взвешивании.

6. Радиоуправление

6.1. Используемые частоты должны быть разрешены законодательством РФ.

6.2. Робот не должен обладать автономностью. Все управление должно осуществляться исключительно с пульта оператора.

6.3. Все системы роботов должны быть отключаться при потере управляющего сигнала.

6.4. Стабильность управления должна быть продемонстрирована Организаторам заранее для допуска к участию.

6.5. Для избежания конфликтов частоты между роботами участники должны иметь два набора “передатчик-приемник”, работающих на разных частотах.

Арена

DIY: делаем боевого робота в домашних условиях. Часть 1 - 3

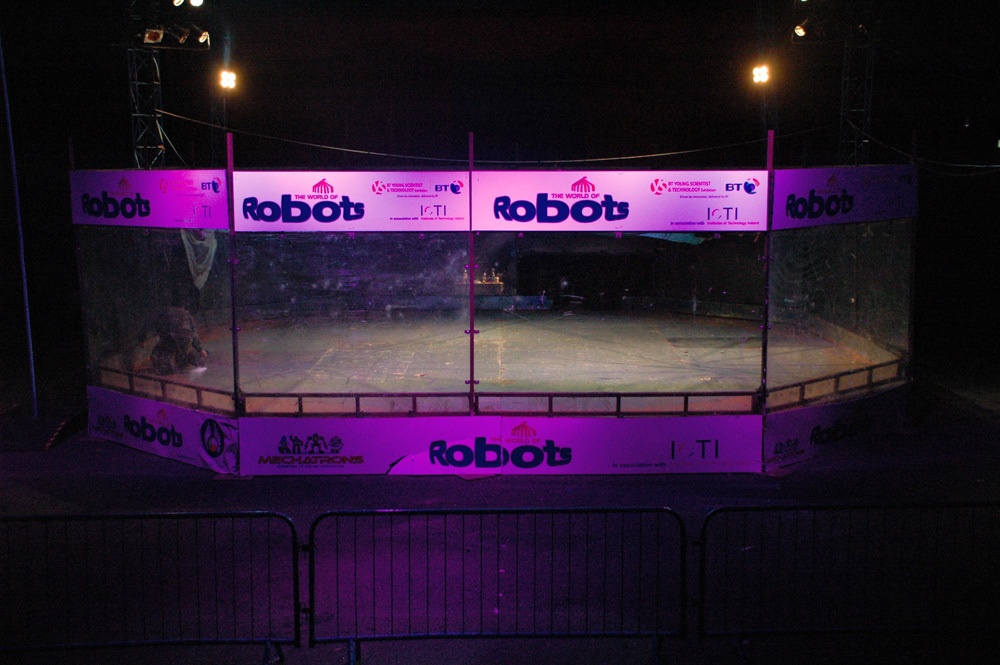

Бои будут проходить на специальной пуленепробиваемой сцене 10х10 метров со скошенными углами, т.е. фактически это восьмиугольник.

Другие роботы
DIY: делаем боевого робота в домашних условиях. Часть 1 - 4

Большинство роботов имеют богатый опыт участия в соревнованиях, но это только делает задачу выиграть у них еще интересней.

Наша команда

DIY: делаем боевого робота в домашних условиях. Часть 1 - 5

Каждый член команды делает все от него зависящее для достижения светлого будущего, но особо хочется выделить работу Саши и Андрея. Они вкладывают в робота все свое свободное время. То, что наш робот уничтожит всех остальных — это именно их заслуга!

  • Вячеслав Голицын
  • Александр Егоров
  • Андрей Такташов
  • Дмитрий Елисеев
  • Павел Поздняков

Краткое описание робота

DIY: делаем боевого робота в домашних условиях. Часть 1 - 6

Просмотрев огромное количество видео соревнований роботов, мы поняли для себя основные характеристики робота, которые дают преимущества на поле брани:

  • Низкий центр масс
  • Низкий клиренс
  • Возможность повернуться в случае переворота
  • Возможность опрокинуть соперника
  • Геометрия корпуса как пассивная защита.

Так родилась идея создать робота в форме пирамиды с главным орудием в виде спаренного молота для возможности наносить удары в две стороны, двумя малыми молотами по бокам, и вилочным опрокидывателем.

Так же из фич: Отделяемая часть робота, и пилы.

Каркас, форма, сборка

Разрезаем профиль

DIY: делаем боевого робота в домашних условиях. Часть 1 - 7

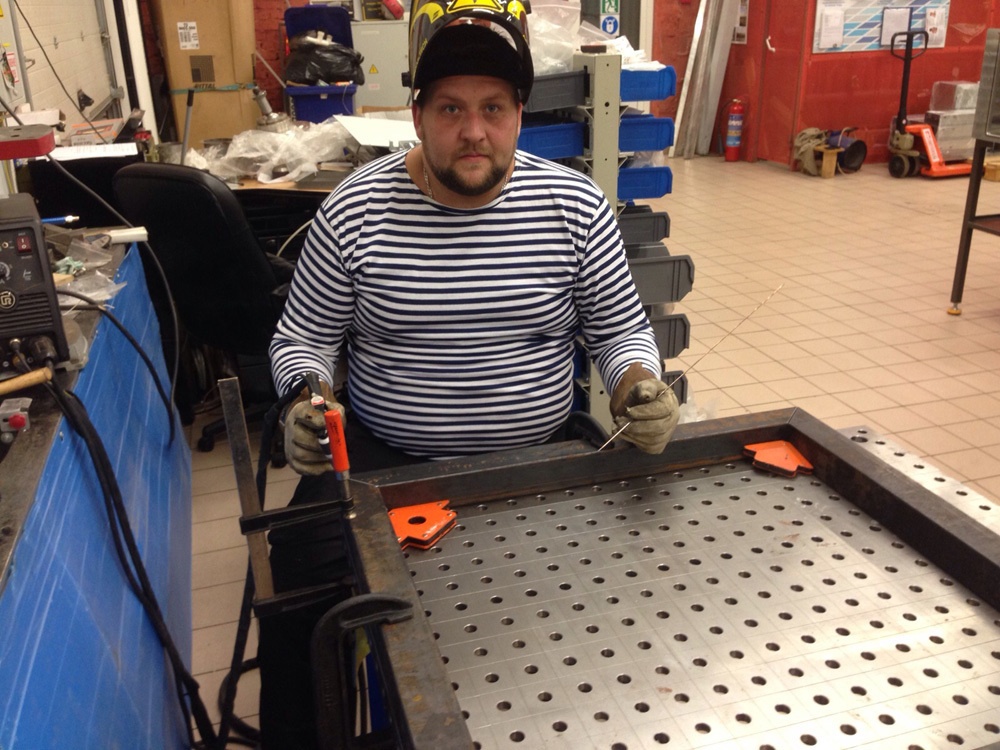

Варим раму

DIY: делаем боевого робота в домашних условиях. Часть 1 - 8

DIY: делаем боевого робота в домашних условиях. Часть 1 - 9

DIY: делаем боевого робота в домашних условиях. Часть 1 - 10

DIY: делаем боевого робота в домашних условиях. Часть 1 - 11

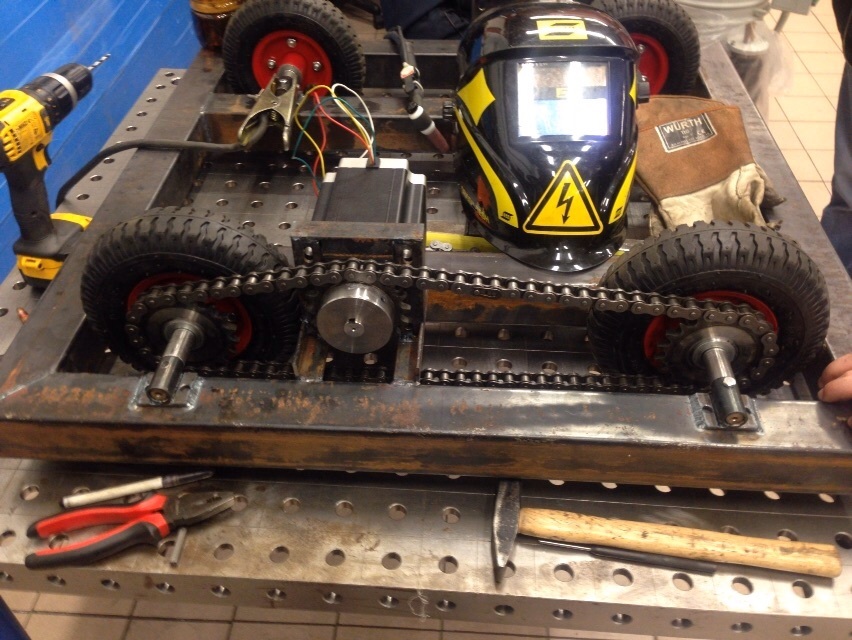

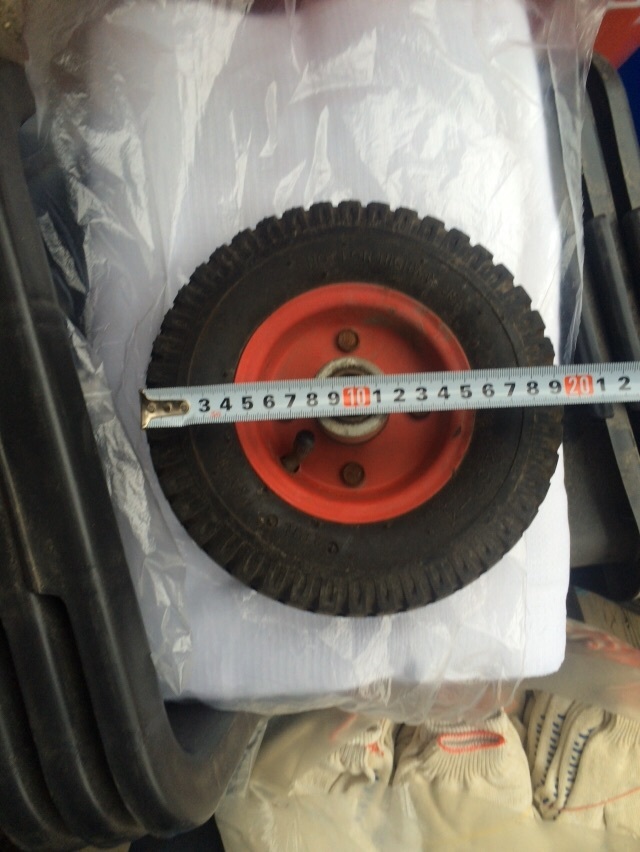

Колеса со строительного рынка

DIY: делаем боевого робота в домашних условиях. Часть 1 - 12

Двигатели

DIY: делаем боевого робота в домашних условиях. Часть 1 - 13

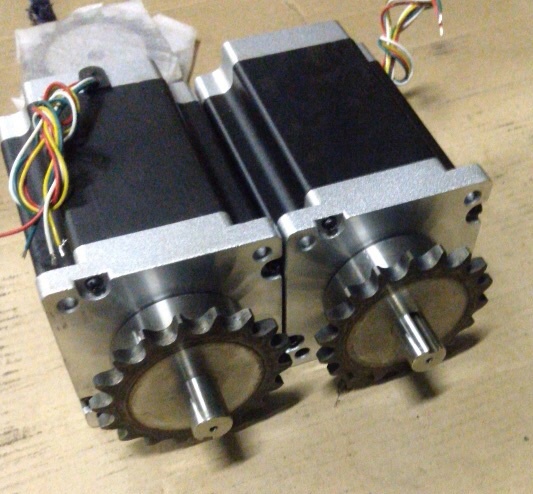

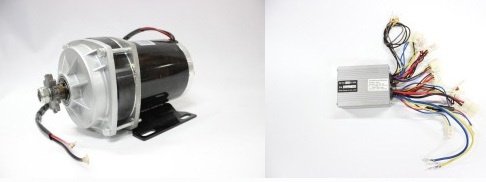

У нас была очень большая надежда на шаговые двигатели Nema 43. По заявленным характеристикам они нам подходили, мы варили под них раму. При подключении оказалось, что справится с какой-либо нагрузкой они не смогут. В срочном порядке пришлось искать другое решение. Мы нашли двигатели 36В 500Вт и уже переделали раму под них.

Радиоуправление

Радиуправление происходит через 8-канальную радиоаппаратуру для основного оператора, 4 канальную аппаратура для оператора орудий и 2-канальную аппаратуру отделяемой части.

Обработкой ШИМ-сигнала с пульта занимается Arduino (Душа моего робота-газонокосилки). Проблема с обработкой заключалась в том, что на подсчет ШИМ-сигнала с 8 каналов уходит много времени. Выполняя это в основном цикле программы, оказывалось невозможно отправлять на драйверы двигателей адекватное количество пульсов для движения. Решением было выведение работы с шаговиками в функцию запускаемую по таймеру и изменением параметров таймера в основном цикле. Сейчас уже оказывается все это не нужно, коллекторными двигателями мы управляем через драйвер, на который будем подавать ШИМ, который смело можно изменять в основном цикле программы.

DIY: делаем боевого робота в домашних условиях. Часть 1 - 14

Пневмосистема

Пневмосистема в разборе:

DIY: делаем боевого робота в домашних условиях. Часть 1 - 15

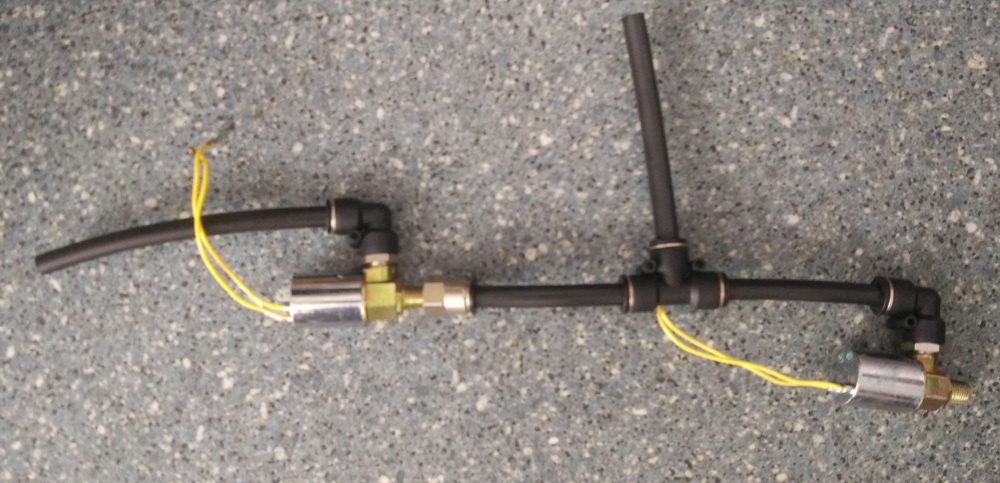

Главной идеей было использовать для каждого двуходового цилиндра по 4 клапана, которые перекрестно соединены. Когда мы открываем клапан для наполнения цилиндра с одной стороны открываем для стравливания клапан с противоположной стороны.

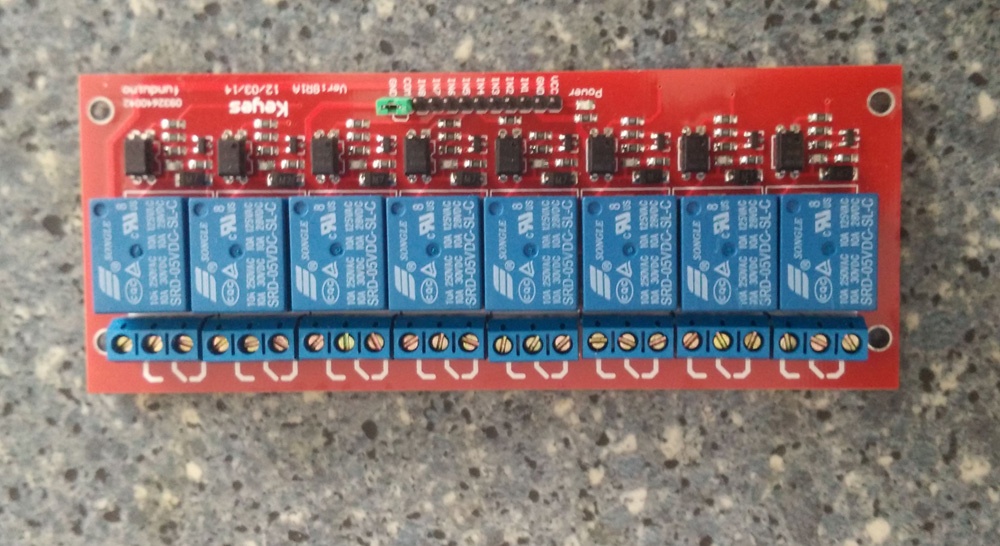

Для управления клапанами решили использовать такой модуль с 8 реле, которых как раз хватает для 16 попарно-соединенных клапана, т.е. для 4 цилиндров.

DIY: делаем боевого робота в домашних условиях. Часть 1 - 16

DIY: делаем боевого робота в домашних условиях. Часть 1 - 17

Орудия

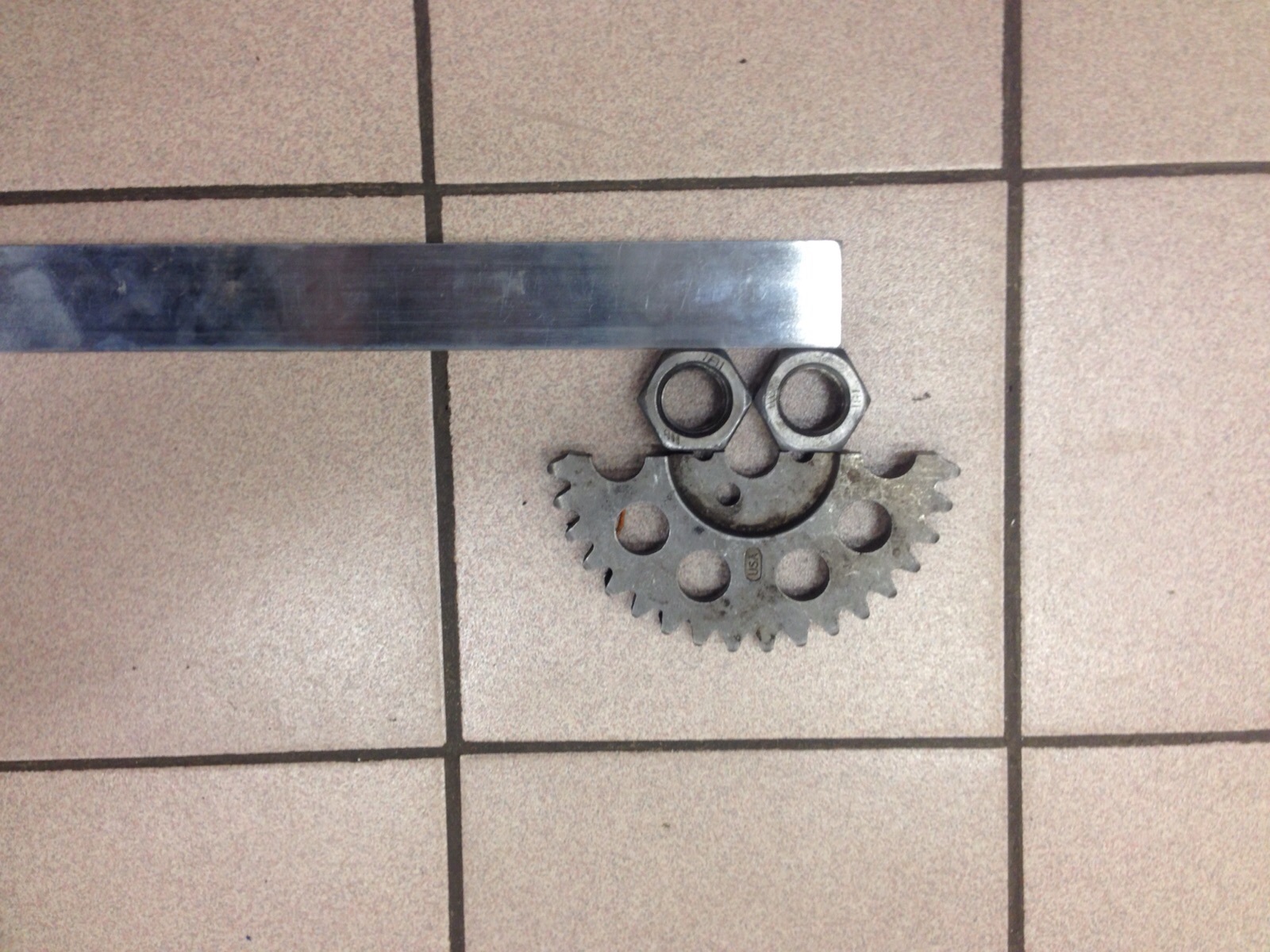

Главный молот. Над дизайном главного молота-кирки думаем и спорим.

DIY: делаем боевого робота в домашних условиях. Часть 1 - 18

В качестве пил мы решили использовать двигатели кошения и ножи от Robomow. Во-первых ножи сделаны из прочной стали, а двигатели дают хороший момент и количество оборотов. Во-вторых Robomow согласились нас спонсировать ими.

Видео

P.S.: Готовлю вторую часть, так же готовимся к конкурсу автономных роботов-газонокосилок.

P.P.S. (для тех, кто считает, что времени мало):

DIY: делаем боевого робота в домашних условиях. Часть 1 - 19

P.P.P.S.: Наша группа ВК

Автор: Битва робокосилок

Источник

Поделиться новостью
