Три пятерки для электронщика

в 7:53, , рубрики: diy или сделай сам, Блог компании Мастер Кит, мастер кит, обучающий материал, обучение с подкреплением, схемотехника, Электроника для начинающих

Компания Мастер Кит, выпускающая серию наборов для начинающих под общим названием «Азбука электронщика», конечно же, не могла обойти вниманием такой известный компонент, как «легендарный» интегральный таймер NE555. И, если в первом наборе «Основы схемотехники», рассматриваются 15 простейших схем с применением основных электронных компонентов (резисторов, конденсаторов, транзисторов, диодов), то в наборе, который мы назвали «Классика схемотехники», приведены 20 схем с применением таймера NE555.

Три пятерки для электронщика - 1

Немногие электронные компоненты могут похвастаться названием «легендарный». Да, были, есть и будут компоненты популярные, широко распространенные в течение какого-то промежутка времени. Но чтобы при современной скорости научно-технического прогресса оставаться вполне современными и востребованными – таких немного! И один из таких компонентов – это интегральный таймер NE555. Под этим наименованием в 1971 году он был выпущен фирмой Signetics и с тех пор практически в неизменном виде выпускается многими известнейшими производителями электронных компонентов. Этому безусловно способствует очень удачное сочетание функционала и цены. Пятерки традиционно входят в наименование у всех производителей, кроме, пожалуй, отечественных. У нас эта микросхема носит название 1006ВИ1.

Легендарный таймер до сих пор служит источником вдохновения для множества любителей и профессионалов в области электроники. Ими разработано множество полезных и дешевых решений на основе этой аналоговой микросхемы.

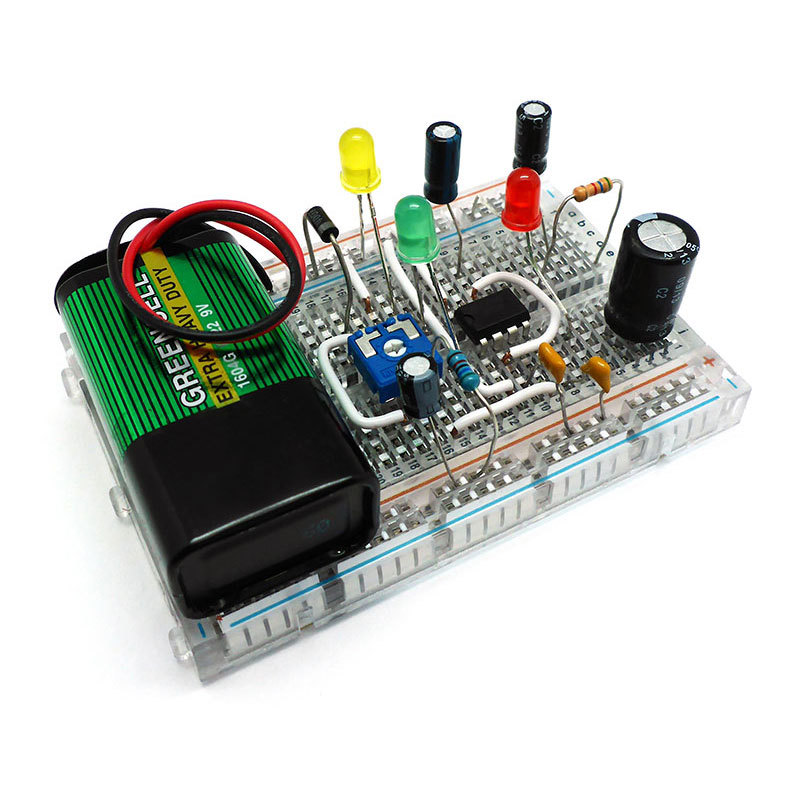

Все схемы также, как и в предыдущем наборе, собираются на беспаечной монтажной плате и питаются от одной батареи типа «Крона» напряжением 9В.

Три пятерки для электронщика - 2

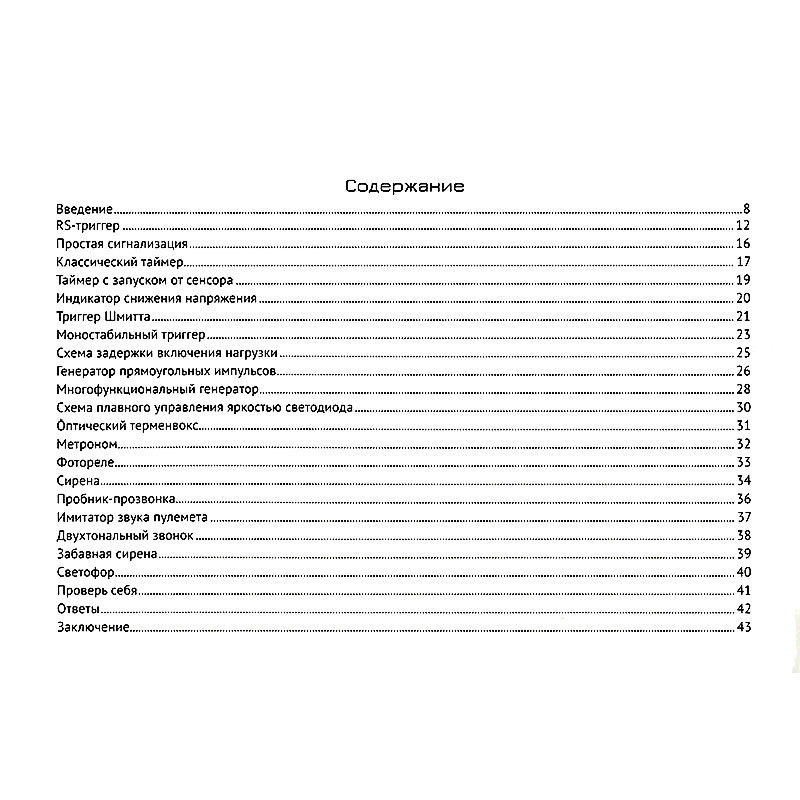

Схемы подобраны по нарастающей сложности и охватывают все функциональные возможности микросхемы – от схем, поясняющих принцип работы NE555, до практических реализаций устройств, имеющих в основе один или два таймера: генераторов, реле времени, сигнализаторов, звуковых модулей, устройств задержки, подавления дребезга контактов и др.

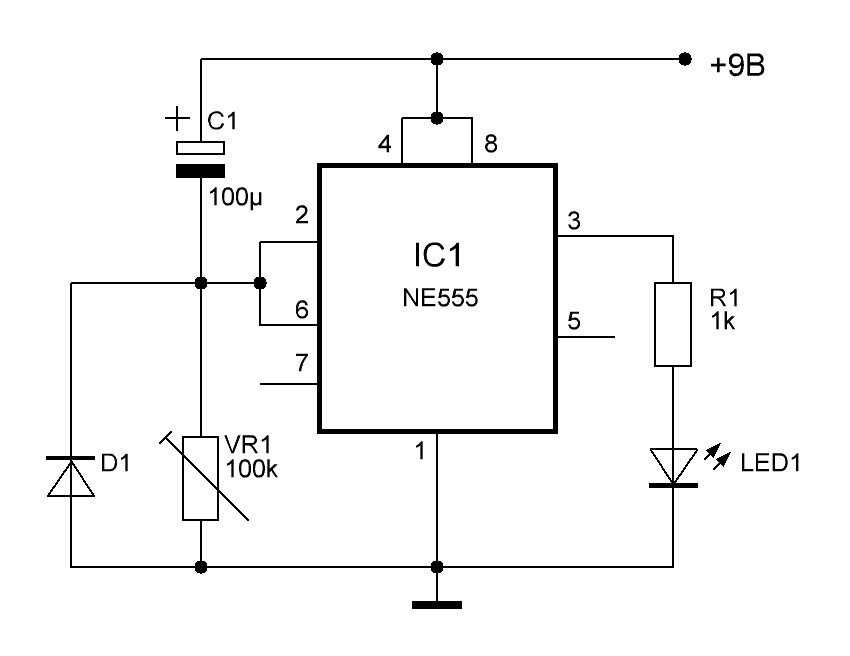

Приведем для примера схему задержки включения акустических систем в усилителе звуковой частоты для исключения щелчков и выхода их из строя. При подаче питания на схему светодиод LED1 включится через время, определяемое постоянной времени цепочки С1, VR1 и может регулироваться в широких пределах с помощью подстроечного резистора VR1. Если вместо резистора и светодиода на выход 3 микросхемы подключить электромагнитное реле, получится полноценная схема задержки включения.

Три пятерки для электронщика - 3

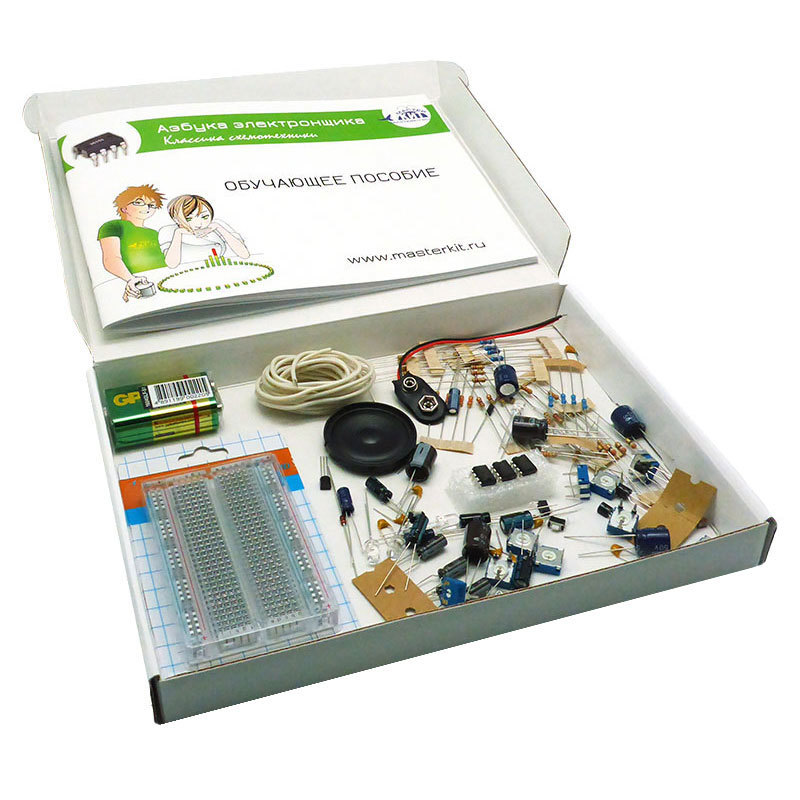

В красочном обучающем пособии даты описания всех электронных компонентов, входящих в состав набора: их внешний вид, схематическое обозначение, маркировка. Поэтому даже начинающему электронщику будет легко собрать любую из предложенных 20-ти схем.

Три пятерки для электронщика - 4

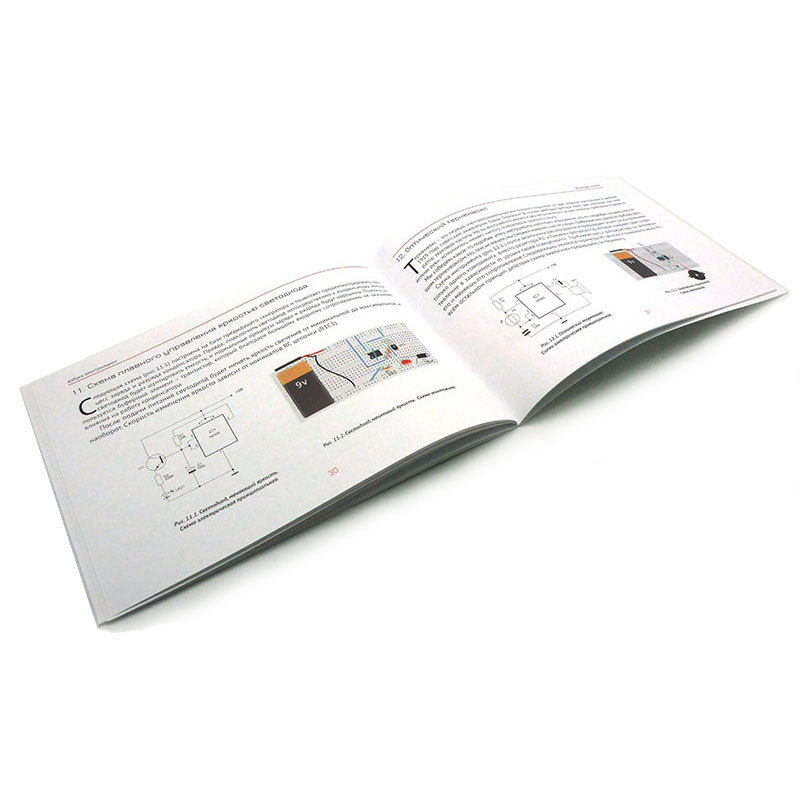

В пособие, как и ранее, мы включили небольшую теоретическую часть с необходимыми разъяснениями к каждой схеме, сделав основной упор на практический опыт и результат. Во всех схемах предусмотрены какие-либо наглядные результаты их работы – либо светодиодная световая индикация, либо звуковая с помощью маломощного динамика. Также в пособии есть традиционный раздел «Проверь себя» с вопросами по рассматриваемой теме.

Три пятерки для электронщика - 5

Три пятерки для электронщика - 6

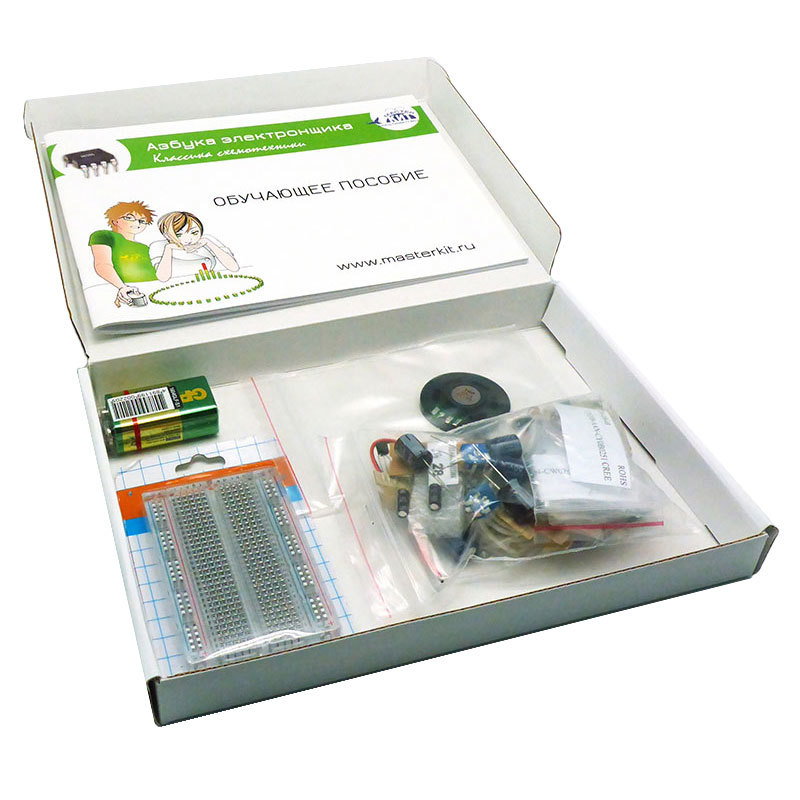

Общее число компонентов, включенных в набор – около 100, помимо трех таймеров NE555. Используя макетную плату и компоненты, после изучения пособия можно самостоятельно разрабатывать и собирать свои схемы, основываясь на полученных знаниях и самостоятельном поиске информации в печатных изданиях и интернете.

Таким образом, новый набор компании Мастер Кит «Азбука электронщика – Классика схемотехники», являясь логическим продолжением предыдущего набора серии, может быть рекомендован для самостоятельного изучения и закрепления теоретических знаний по аналоговой схемотехнике для учащихся школ, колледжей и ВУЗов.

Три пятерки для электронщика - 7

Автор: Мастер Кит
