Как я строил бюджетный электро-вело чоппер

в 9:37, , рубрики: diy или сделай сам, велосипеды, транспорт будущего, экология, электобайки, электрический транспорт, электровелосипеды

Электровелосипед в стиле чоппера. Максималка: 56км/ч. Пробег: до 150км.

Как я строил бюджетный электро-вело чоппер - 1

Начну с предыстории.

Я люблю катать на велосипеде и не только катать, но и по возможности использовать такой вид транспорта для перемещения из пункта А в пункт Б.

В феврале 2015 года я перебрался ненадолго жить в Черногорию, прихватив с собой свой велосипед. Город, где я жил, не относился к равнинным: там дорога была либо вниз, либо наверх. В очередной раз умирая на подъеме в гору, я решил, что нужно с этим что-то делать. Нужен электровел!

Ну что же, садимся за профильные форумы и пару недель изучаем суть вопроса. Насмотревшись на кастомные «шахид байки» (это вел в куче проводов), понемногу нарисовал для себя картинку того, что хочется.

1. При постройке уйти как можно дальше от «шахид дизайна».

2. Надежность и простота.

Небольшое пояснение: подвесной двигатель — не прост, кроме того, цепь и звезды нужно смазывать, и они будут изнашиваться, то же самое и двигатели, которые крепятся непосредственно к кареточному узлу. Хотя при таком подходе есть возможность сделать трансмиссию, что благотворно скажется на динамике разгона и максимальной скорости, но не на долго. Поясню, так как возможно не все в курсе. 2 самый простых варианта — это планетарка, но они долго не живут от электромоторов и разваливаются. Обычная система, как на многих горных велосипедах с несколькими (обычно от 6 и более) звездочками и перекидкой, но увы, этот вариант отпал также быстро, так как там цепь будет изнашиваться в среднем через 1000км, а звезды проживут около 3 тыс., и это я очень оптимистично настроен.

В общем, выбор пал на безредукторное мотор колесо.

3. Готовые пространственные рамы хороши, но они напоминают мне кроссовые мотоциклы, это удобно, надежно, быстро и т.д. Но, увы, пока не подходят мне по эстетическим соображениям + немалый вес.

4. Обычный кросскантри также не совсем то, что я хотел бы видеть.

Таким образом, выбор пал на что-то типа чоппера или круизера. Долго думал, делать с амортизацией или нет, в итоге решил, что первый проект — пробный, так что нет смысла варить раму с нуля (тем более, что это влетит в копеечку), в общем, решил что обойдусь тем, что найду.

И вот, в начале лета я вернулся в Одессу и решил, что пора начинать.

После недолго поиска был приобретен велосипед Nirve Cannibal. Далее киловаттное мотор-колесо и стандартный контроллер к нему. Оговорюсь: сначала хотел МК (мотор-колесо) на 3Квт, но решил, что этого будет многовато.

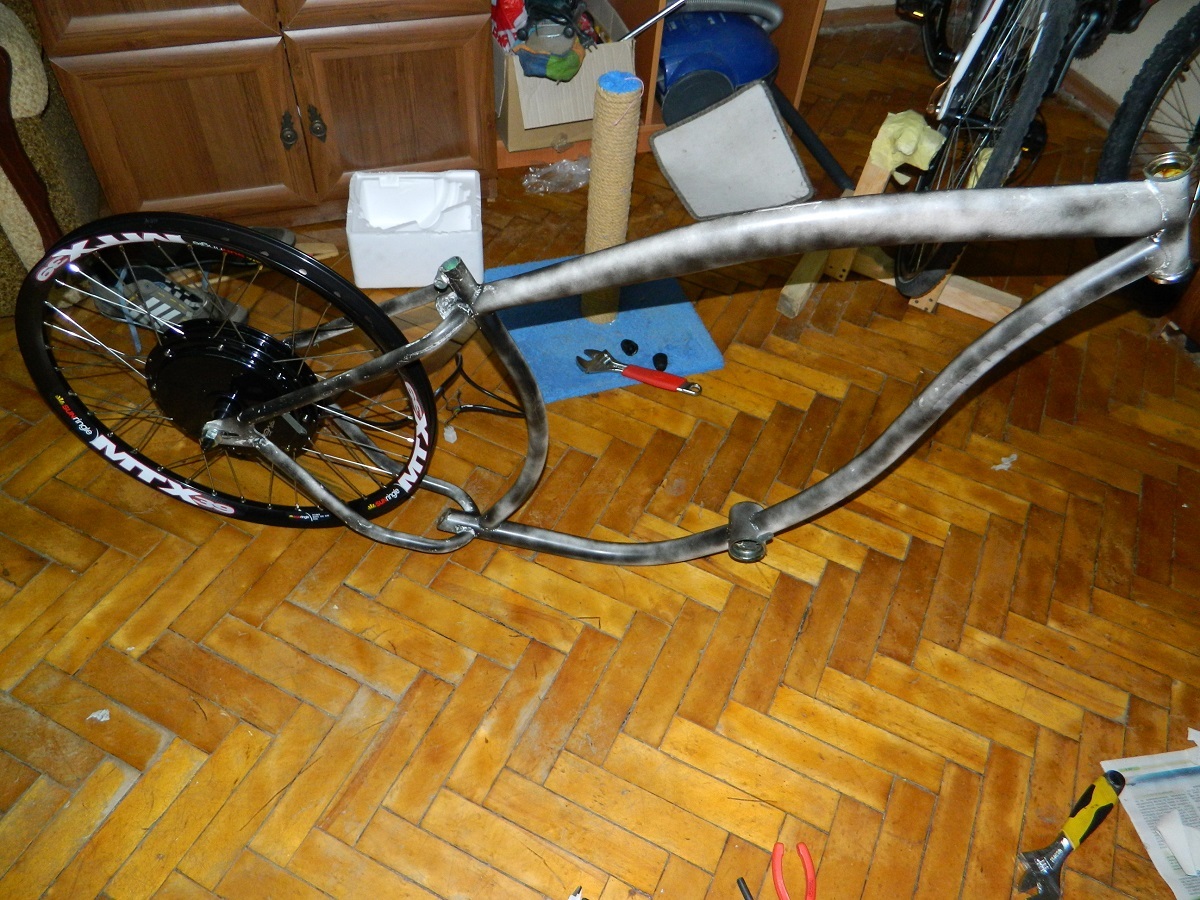

Примерка:

Как я строил бюджетный электро-вело чоппер - 2

Подготовка рамы: нужно было усилить дропауты, чтобы ось МК не провернулась, благо рама железная, и проблем особо не возникло, просто наварили 8мм пластины и обточили.

Фото не ахти, но другого не нашлось, в общем, масисто получилось:

Как я строил бюджетный электро-вело чоппер - 3

Также пришлось приваривать крепление для дискового тормоза.

После начались поиски батареи. Заказывать напрямую из Китая готовую было чревато тем, что нарвусь на некачественный товар, да и ценник там не сказать, что был очень вкусным. В местных магазинах тоже беда. В общем, поиск решения затянулся на месяц-два. Но в итоге были куплены Li-Pol пакеты на 38А/ч, и из них собрана батарейка 48V. Решив перестраховаться, сборку отдал на аутсорос ребятам с опытом.

В итоге получилась аккумуляторная батарейка 48V 38А или 1,8Квт/ч с BMS на 60А. 100% заряжен при 54.6V, контроллер отрубает при 42V.

Размер одной ячейки примерно 28см*22см*0,8см. При их сборке между пакетами должен стоять плоский жесткий диалектрик, обычно используют дсп, фанеру, пластик.

Изначально было собрано с использованием дсп, но толщина готового экземпляра была не ахти, переделали уже с другой прокладкой (я без понятия от чего это и как называется).

Батарейка примеряется в корпус:

Как я строил бюджетный электро-вело чоппер - 4

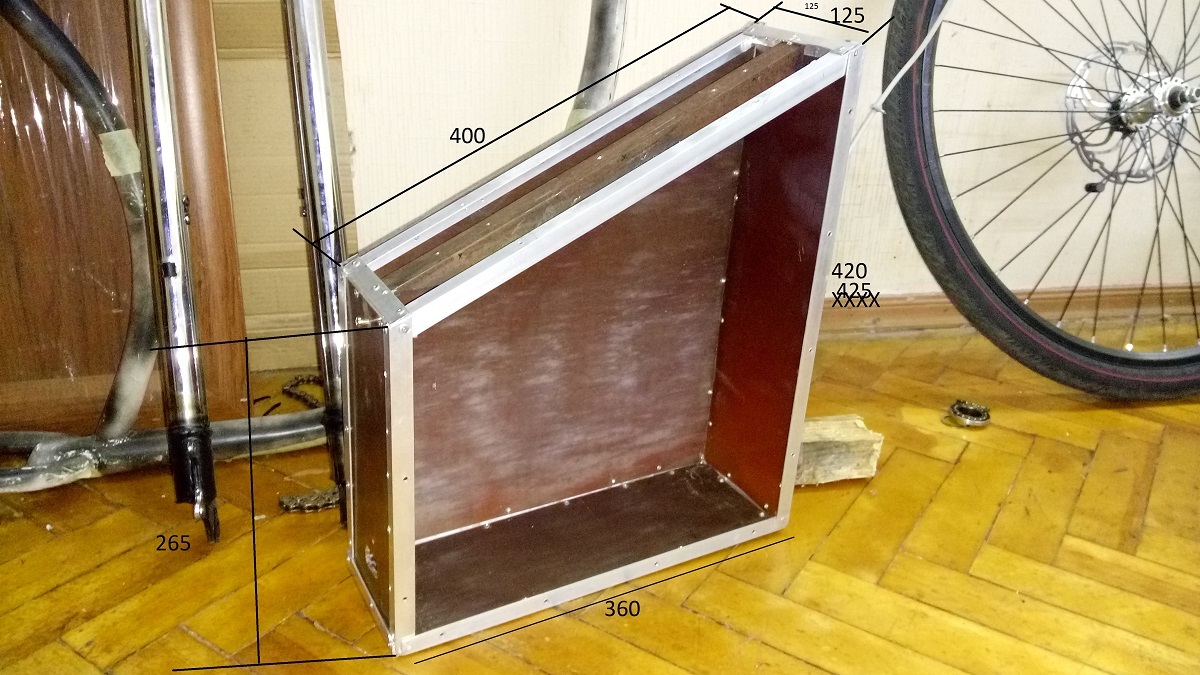

Размеры корпуса:

Как я строил бюджетный электро-вело чоппер - 5

Теперь насчет корпуса для батарейки. Было перебрано много макетов, материалов, форм. В итоге остановился на варианте с картинки сверху.

Делал из алюминиевых уголков 15*15 и (простите за мой французкий) какой-то фигни, найденной на балконе. Переделывался корпус несколько раз, так как в процессе находились косяки. И да, короб должен был быть прочным, так как вес батарейки в окончательном виде 13 с лишним кг. Короб крепится на болтах изнутри, боковая стенка на саморезах (был вариант на неодимовых магнитах, но он не оправдал ожидания). Также дополнительно короб был обтянут стрейч пленкой, а сверху кожзам. Сейчас уже с готовым вариантом можно сделать из стекловолокна, если захочется феншуя.

После приготовления коробки рама отправилась на доработку и покраску, в раме были высверлены отверстия, вставлены гайки и обварены. Так как нижняя труба рамы довольно близко от дороги в силу конструкции, к ней была приварена дополнительная усиливающая пластина. Были укорочены выступы верхней и нижней трубы после подседельного штыря, на которые крепится крыло, так как они мешали колесу встать более глубоко. Рама красилась порошковой краской. Слой получился довольно приличный, он прикрыл места сварки: как доработок, так и заводской сварки, швов практически не видно.

Изначально были установлены тормозные ручки с датчиками (при зажатом тормозе колесо не крутится, если давить газ) Но после небольшой обкатки стало понятно, что в принципе они и не нужны, поэтому провода из ручек были демонтированы (меньше проводов — меньше «шахид дизайна»). В общем, на руле остался только один провод от курковой ручки газа.

Колеса: заднее 26" с покрышкой 3 дюйма, переднее 28" 1,75. Тормоза — дисковая механика Tektro и Avid BB7. Диски 180мм. Передняя звезда на 44 зуба, задняя на 18.

Подходя к концу, опишу тестовые заезды.

Первый заезд был около 25 км, после 17 км отказала электрика: изначально подозрения пали на то, что перегрелся контроллер, так как изначально он находился в коробе с батарейкой, но позже выяснилось, что банально плохо спаяли пакеты между собой. Да, оставшийся путь до дома я преодолел на педалях, учитывая вес велосипеда (45 кг плюс-минус), не самый лучший накат (у безредукторных МК есть такая фича), не самое лучшее соотношение звезд и посадки ездока, считаю, что все прошло более чем хорошо.

Позже были испытания на 100 км, и проводились они со снятой цепью, чтоб не испортить конечный результат. Хочется сказать, что пробег сильно зависит от манеры езды, встречного ветра и собственно от самой дороги. Одна и та же дистанция при тесте на 100 км сильно отличалась по средней скорости, хотя что в первом, что во втором случае по окончанию заезда в батарейке осталось около 25% заряда. Кстати, зарядка занимает около 3 часов.

Ехать одно удовольствие, посадка очень удобная, можно ехать несколько часов, не устав.

По затратам:

Рама (велосипед в сборе) с доработками и покраской: 600$
Батарея с коробкой: 600$
Мотор-колесо + обод + контроллер и всякая мелочь: 250$
Транспортные затраты: ~50$
Ну может еще что-то по мелочи, чего не упомню.

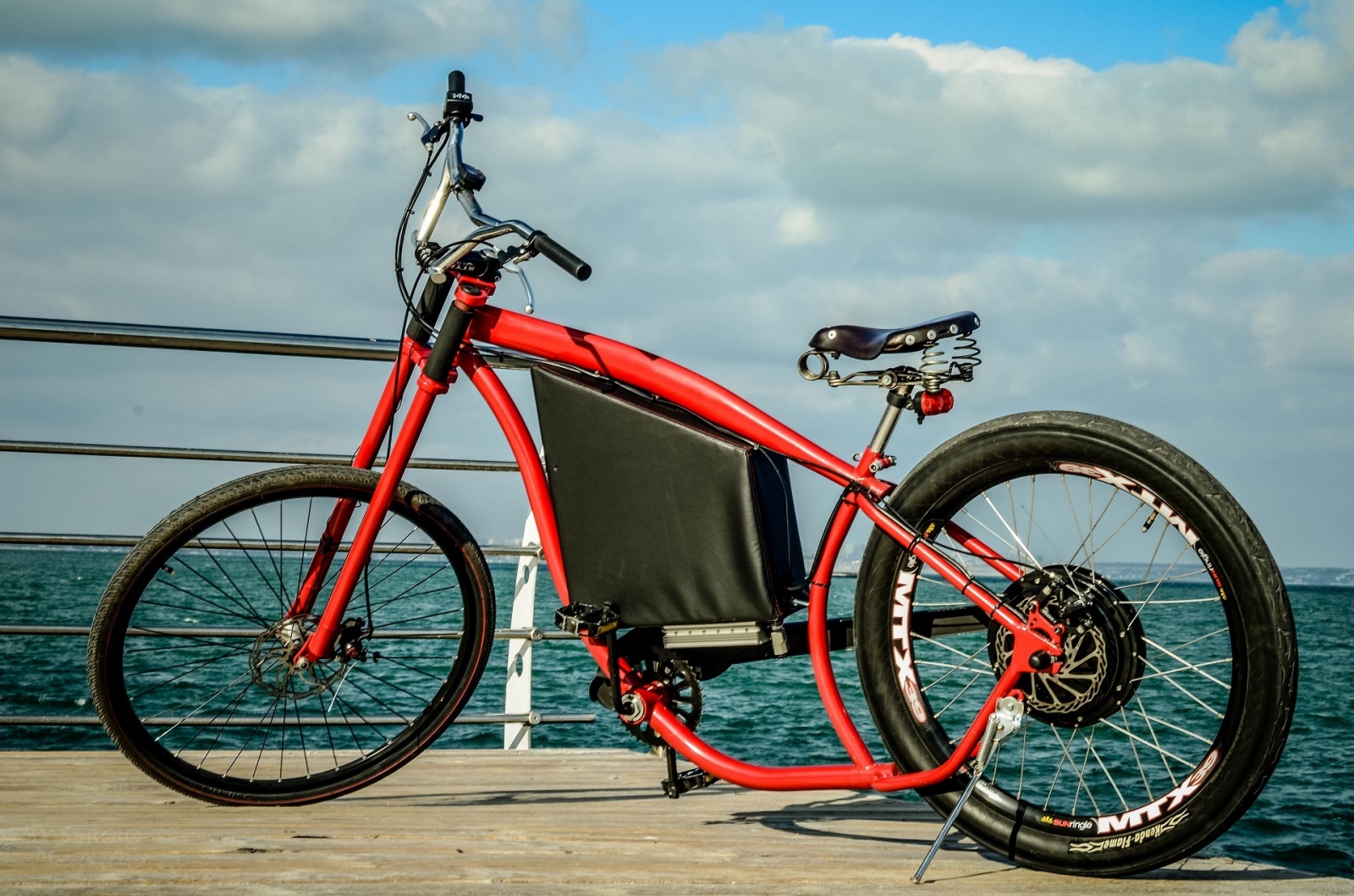

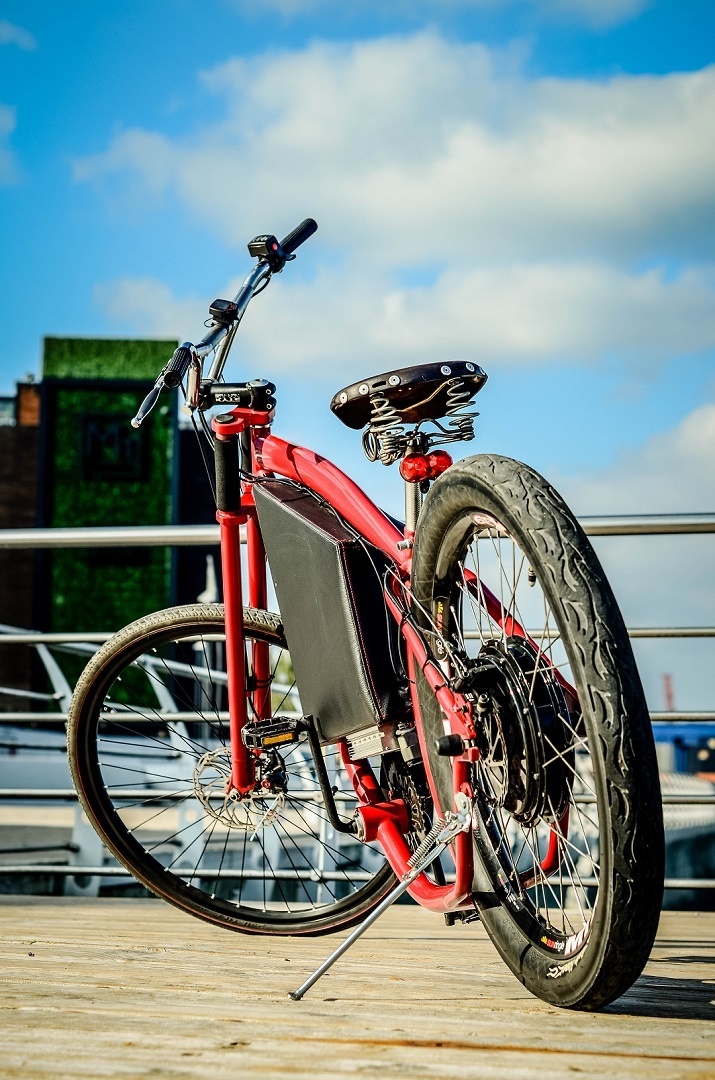

Ну и вдогонку еще несколько фото:

Как я строил бюджетный электро-вело чоппер - 6

Как я строил бюджетный электро-вело чоппер - 7

Как я строил бюджетный электро-вело чоппер - 8

Автор: icegtx

Источник
