Подарок гику своими руками, Вентилятор с питанием от свечки (Много фото)

в 7:06, , рубрики: diy или сделай сам, Geektimes, термогенератор., Энергия и элементы питания

Конструкция собрана из максимально доступных компонентов. единственное что не совсем доступное это распечатанный на 3д принтере крепеж мотора.


Для повторения вам понадобится.
Кулер башенного типа.
Я использовал такой. Снят во время апгрейда.
"Подарок гику своими руками, Вентилятор с питанием от свечки (Много фото) - 1"
Любой мини вентилятор на батарейках. В магазине фикс прайс был такой.
Подарок гику своими руками, Вентилятор с питанием от свечки (Много фото) - 2
Любой радиатор чипсета материнской платы, главное чтобы по габаритам подходил.
Подарок гику своими руками, Вентилятор с питанием от свечки (Много фото) - 3
4 стойки для крепления материнской платы к корпусу. Основное требование резьба должна быть стандартная м3.
Подарок гику своими руками, Вентилятор с питанием от свечки (Много фото) - 4
4 винта м3х20, и 8 шайб.
Винты и шайбы в случае повторения нужно брать необходимых Вам размеров.
Мотор от старого CDROM-а.

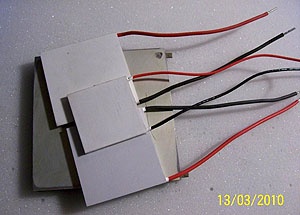

И самый главный элемент это термоэлемент пельтье.
Кпд у данного элемента мизерное, но в принципе вырабатываемой энергии хватает для раскручивания мотора.
Крепление всей системы реализовано примитивно, открутить родной крепеж от башенного радиатора, и с помощью него же зажать радиатор и элемент пельтье.

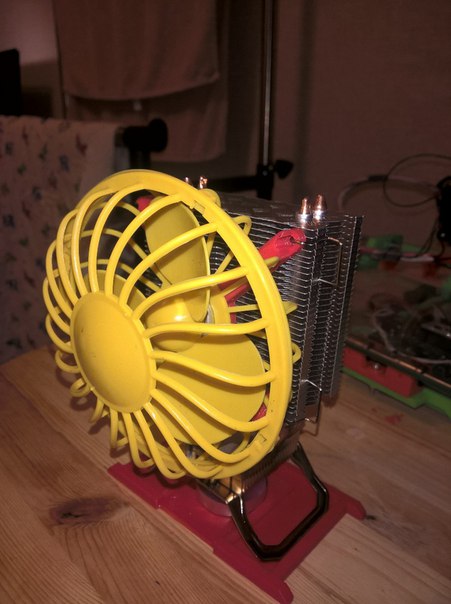

Элемент пельтье без каких либо доработок подключен напрямую к мотору. В конечном итоге получилась вот такая простая конструкция.

Практическое применение такой игрушки оставляет много вопросов, опросив кучу народу мы придумали практическое применение. Это вентилятор для аромасвечек, во время горения аромасвечки поток воздуха раздувает ароматические запахи по помещению. Кпд распространения запаха по помещению получился просто огромный, в отличии от простого горения свечи, и кардинально снизилось время в течении которого необходимо держать свечку зажженной.

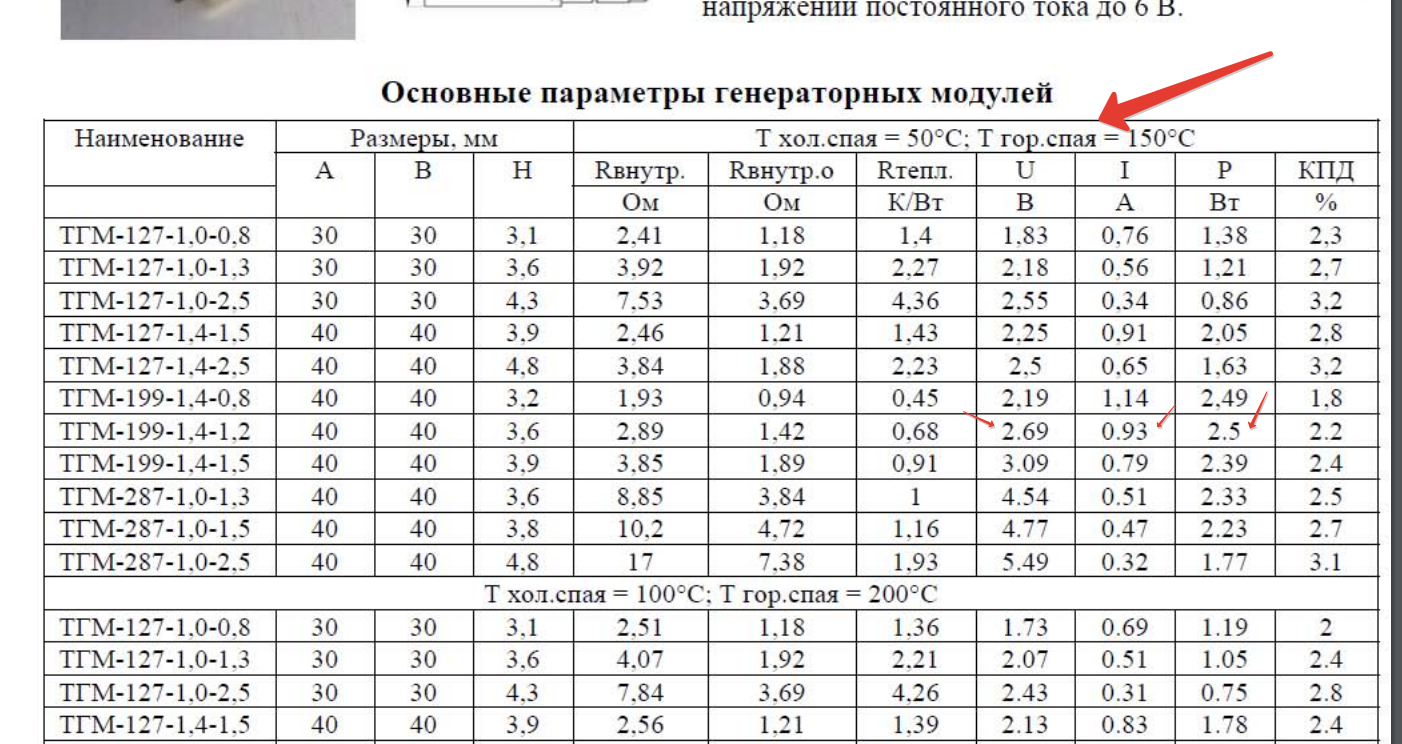

Следующим этапом доработки данной конструкции будет применение термоэлемента с более высоким КПД. Судя вот по этому скрину от свечки вполне возможно заряжать телефон. Вырабатываемой энергии должно хватить и на заряд телефона, и на полное раскручивание мотора вентилятора. Мотор при 3-х вольтовом питании потребляет около 0,2-х ампер, Соответственно 0,6 ватт отберет мотор но почти 2 ватта остаются свободными. Полная таблица лежит тут.

Подарок гику своими руками, Вентилятор с питанием от свечки (Много фото) - 10

P.S. На данный момент энергии хватает, помимо раскручивания мотора, еще на 3 ультра ярких светодиода, но толку от них в данной конструкции получилось 0 :)
Спасибо за внимание.

Автор: lenz1986

Источник
