Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения

в 10:37, , рубрики: 3D-печать, 3d-принтер, diy или сделай сам, mc2, Блог компании Мастер Кит, мастер кит, Электроника для начинающих

В своем первом материале, опубликованном в середине декабря, я писал о приятном процессе сборки, начале эксплуатации и небольших доработках 3D принтера MC2 от компании Мастер Кит.

Прошло полтора месяца. В этот промежуток времени случился Новый Год с прилагающимися к нему каникулами. Не скажу, что я каждый день возился с собранным зверьком, но подходов было много, и, соответственно, много интересного и полезного было из этого вынесено.

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 1

Итак, по-порядку.

Было нарисовано и напечатано несколько деталей для домашнего употребления: утерянные крышечки для разных емкостей; насадки на пузырьки со спиртом и флюсом, более кошерные, чем штатные; держатели для ламп, устройство для фиксации откатной двери и т.п.

Все эти детали не отличались большими размерами и не требовали особой визуальной красоты. Недочеты печати легко устранялись надфилем и шкуркой, но в душе зрел протест. Что тут пилить и шкурить, когда можно совершенствовать сам аппарат?!

Первое направление совершенствования было определено при попытке напечатать деталь с площадью основания примерно 10х10 см. Поскольку механической юстировки стола у MC-2 нет, то для обеспечения неизменного расстояния от сопла экструдера до стола при движении по осям X и У используется автолевелинг. Как известно, эта опция включается в прошивке Marlin на вкладке Configuration.h в следующих строках:

Спойлер
#define ENABLE_AUTO_BED_LEVELING // Delete the comment to enable (remove // at the start of the line)

#ifdef ENABLE_AUTO_BED_LEVELING

// There are 2 different ways to pick the X and Y locations to probe:

//  - "grid" mode
//    Probe every point in a rectangular grid
//    You must specify the rectangle, and the density of sample points
//    This mode is preferred because there are more measurements.
//    It used to be called ACCURATE_BED_LEVELING but "grid" is more descriptive

//  - "3-point" mode
//    Probe 3 arbitrary points on the bed (that aren't colinear)
//    You must specify the X & Y coordinates of all 3 points

  #define AUTO_BED_LEVELING_GRID
  // with AUTO_BED_LEVELING_GRID, the bed is sampled in a
  // AUTO_BED_LEVELING_GRID_POINTSxAUTO_BED_LEVELING_GRID_POINTS grid
  // and least squares solution is calculated
  // Note: this feature occupies 10'206 byte
  #ifdef AUTO_BED_LEVELING_GRID

    // set the rectangle in which to probe
    #define LEFT_PROBE_BED_POSITION 20
    #define RIGHT_PROBE_BED_POSITION 110
    #define BACK_PROBE_BED_POSITION 110
    #define FRONT_PROBE_BED_POSITION 20

     // set the number of grid points per dimension
     // I wouldn't see a reason to go above 3 (=9 probing points on the bed)
    #define AUTO_BED_LEVELING_GRID_POINTS 3

Я использовал метод grid, то есть пробные точки брались в вершинах квадрата, заданного константами LEFT_PROBE_BED_POSITION, RIGHT_PROBE_BED_POSITION, BACK_PROBE_BED_POSITION и FRONT_PROBE_BED_POSITION при значении константы AUTO_BED_LEVELING_GRID_POINTS равном 2.

Если задать AUTO_BED_LEVELING_GRID_POINTS равным 3, то пробы будут браться в девяти равноудаленных точках того же квадрата. Попробовал. Разницу в точности позиционирования сопла по оси Z относительно стола заметил, но не впечатлился. Возникло предположение, что можно сделать лучше, если во-первых уменьшить зазор между винтами концевика по оси Z, а во-вторых увеличить жесткость крепления экструдера, чтобы он не менял своего положения при касании соплом стола.

Для этого перерисовал и напечатал детали крепления экструдера E3D-V6 со стопроцентным заполнением. Сделал обе детали целиковыми для того, чтобы в них можно было просверлить отверстия диаметром точно 6 мм и посадить их на кусок полированного вала того же диаметра. По моему замыслу, вал плотно вставляется в неподвижную деталь, а подвижная свободно качается на нем, замыкая в результате концевик оси Z. Для уменьшения зазора в концевике сделал пару замыкающихся винтов регулируемыми. Кстати, приобрел по случаю симпатичные латунные контакты под винт 3мм и наконец аккуратно припаял все провода от концевиков к этим контактам, чем несказанно (по собственному мнению) улучшил экстерьер машинки. Вал и трущиеся места деталей смазал нейтральной силиконовой смазкой, купленной когда-то на Митинском радиорынке.

Второе направление в деле совершенствования возникло в процессе печати вышеозначенных деталей. Заметил, что слои ложатся по углам с подъемом, да и не очень ровно. Погуглил, почитал – надо охлаждать уже выдавленный пластик. Поначалу напечатал вот такую поддувалку.

Она одновременно охлаждает радиатор экструдера и пластик под соплом, используя один вентилятор:

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 2

Вот фото верхней части столбика 10х10мм:

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 3

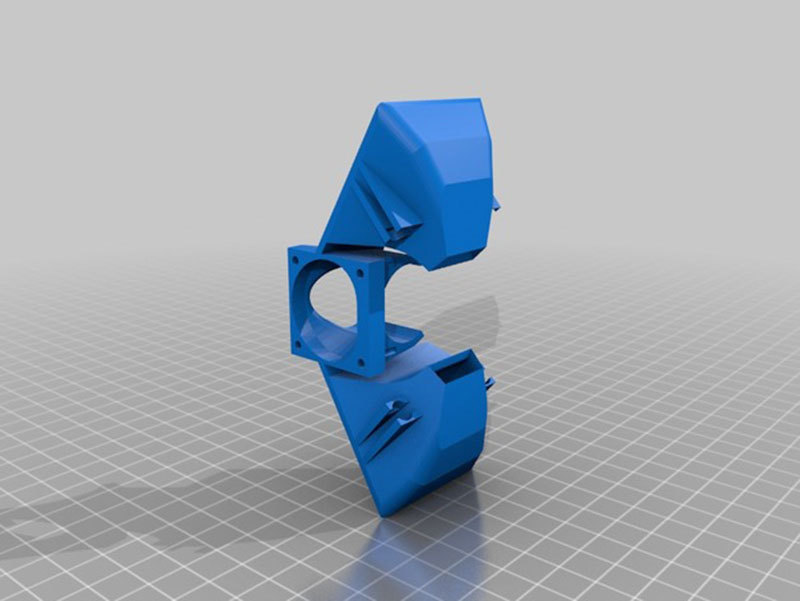

Видно, что там где дует (слева на фото) – ровно, а на противоположной стороне, совсем даже не ровно, как по углам, так и по вертикальной грани. Такая асимметрия совсем уж не впечатлила, зато стало ясно, что охлаждать надо со всех сторон, или хотя бы симметрично. Порывшись в интернете, пройдя мимо уж очень экзотических конструкций с круговыми обдувами и алюминиевыми соплами, остановился я вот на такой конструкции:

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 4

Напечатал, прикупил два вентилятора 40х40 мм. Маленький вентилятор, который охлаждает только радиатор экструдера, намертво присоединил к 12 вольтам, а сороковки – к порту, которым можно управлять из RepetierHost. Так как слайсер (использую Cura) на мой взгляд частенько генерит коды управлением вентилятором как-то спонтанно, думаю об отдельном устройстве для ручного управления вентиляторами, охлаждающими выдавленный пластик…

В начале печати, похоже, дуть не надо, чтобы лучше прилип первый слой, да и в процессе печати хочется сделать обдув поменьше, а то сопло экструдера остывает под адским напором двух сороковок. Короче говоря, хочется начать печать, а потом поставить разумный обдув и не беспокоиться, что Cura будет его менять в процессе печать.

Теперь к фотографиям, иллюстрирующим вышеизложенную теорию.

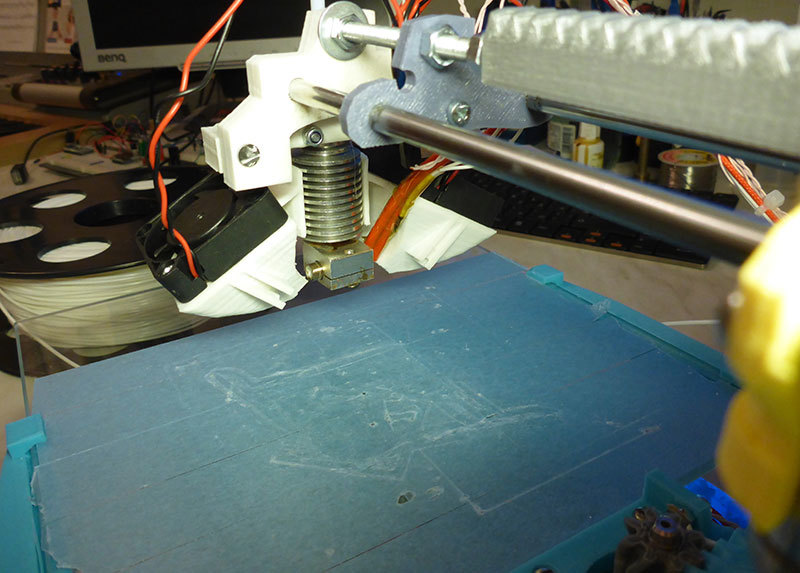

Конструкция в сборе. Несмотря на кажущуюся громоздкость, конструкция легкая и не задевает за другие элементы принтера.

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 5

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 6

Качающийся элемент крепления на валу.

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 7

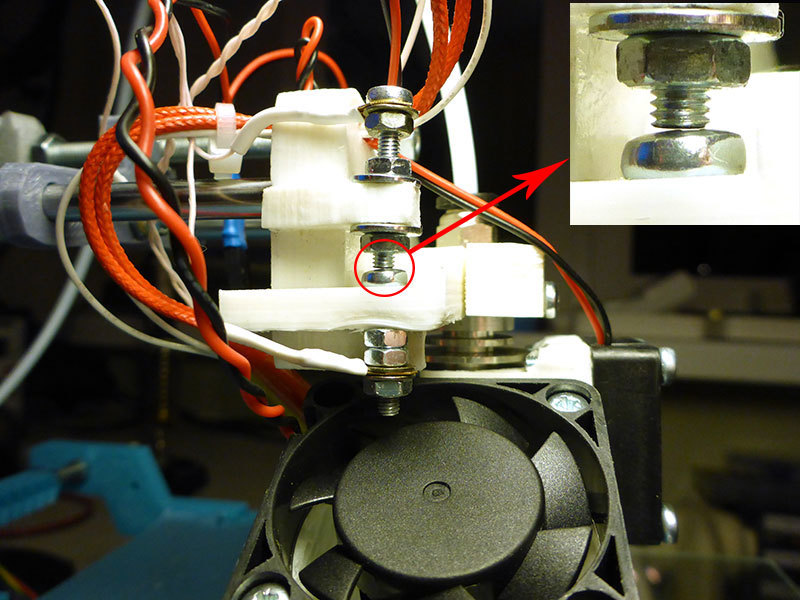

Концевик оси Z. На выноске видно, что зазор минимален.

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 8

Изгиб качающейся детали крепления, который не дает ей соскакивать с вала.

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 9

Результат печати кубика 10х10мм с обдувом и без обдува. Без обдува даже верхняя грань не закрылась (слева на фото).

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 10

Тестовый квадрат. При толщине примерно 2мм разница в толщине граней и диагоналей на уровне 50-70мкм, то есть на пределе погрешности стандартного штангенциркуля, что говорит о хорошем автолевелинге.

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 11

Кстати, рекомендую подложку на стол – синяя малярная лента Tesa. Продается в хоз и строй магазинах, я покупал в Леруа Мерлен.

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 12

Искал широкую, не нашел, в Ле Руа только узкая была. Но нет худа без добра, можно менять частями, если задралось где. Она, похоже, вощеная, поэтому пластик хорошо прилипает. Хватает раза на 3-4, а если модели по столу двигать, чтобы на одном месте не печаталось, то и на больше.

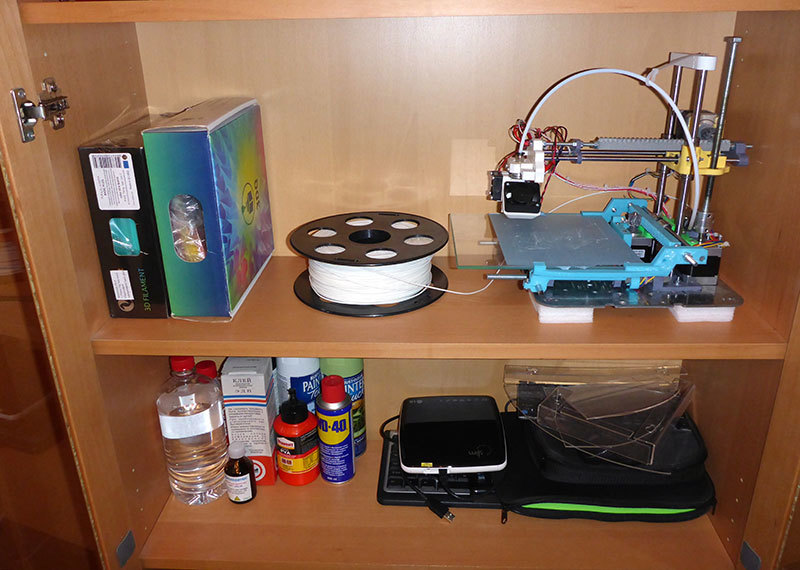

Ну, и, напоследок, такой бонус. Принтер замечательно размещается в шкафу глубиной 30см из Икеи:

Продолжение статьи о доработках принтера MC2, ч.2. Калибровка, доработка системы охлаждения - 13

Файлы stl деталей крепления экструдера, устройства охлаждения, тестового квадрата Мастер Кит обещал выложить на своем сайте.

Всем дочитавшим до конца спасибо за внимание и успехов на ниве 3D печати!
