Оригинальный усилитель звука – своими руками

в 9:39, , рубрики: diy или сделай сам, аудиосистема, аудиотехника, Блог компании Мастер Кит, звук, звук и музыка, мастер кит, Электроника для начинающих

В этой статье мы расскажем об одном из вариантов самодельного усилителя мощности на основе модулей Мастер Кит. Проект реализован пользователем нашей продукции.

Оригинальный усилитель звука – своими руками - 1

Конструктивно аппарат состоит из четырёх основных функциональных блоков:

1) собственно усилитель мощности (MP3106S, D-класс, 2х40Вт);
2) цифровой регулятор уровня громкости и баланса (MP1231);
3) цифровой индикатор уровня сигналов MP1054;
4) источник питания 12В на ток не менее 4А (автор использовал компьютерный блок питания).

В качестве акустики использовалась хорошо всем известная акустическая система Радиотехника S-90 (стерео – две колонки).

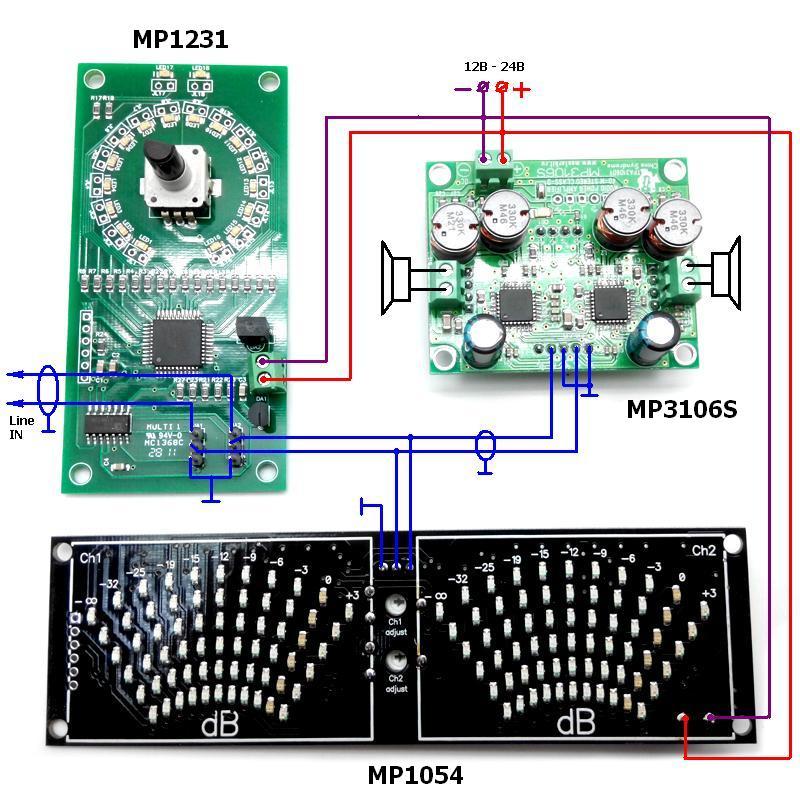

Эскиз подключения модулей приведен на рисунке:

Оригинальный усилитель звука – своими руками - 2

Следует помнить о том, что от качества источника питания зависит уровень шумов всей системы. Особенно внимательным надо быть при применении компьютерных блоков питания. Лучше использовать добротные фирменные ATX-блоки питания, так как в большинстве дешёвых no-name блоках питания вместо дросселей фильтров установлены обычные перемычки, что крайне отрицательно влияет на качество звука.

Есть некоторые тонкости подключения модулей, которые могут вызвать сложности у недостаточно подготовленных электронщиков. Например, усилитель мощности MP3106S по умолчанию подразумевает балансный способ подключения, однако часто удобнее подключать входной сигнал по классической схеме с общей «землёй».

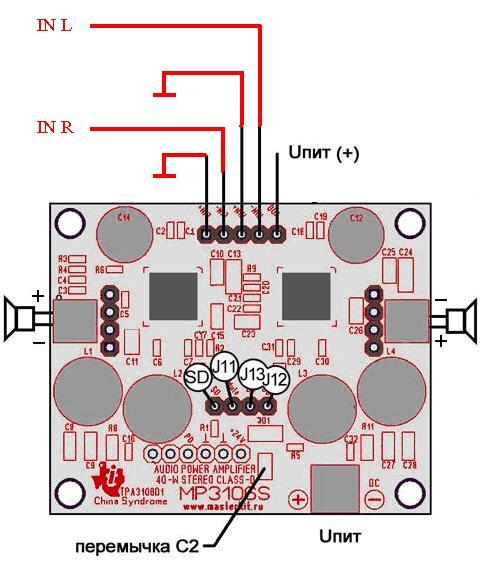

Для этого необходимо немного видоизменить схему подключения усилителя:

Оригинальный усилитель звука – своими руками - 3

Кроме вышеуказанных базовых модулей, дополнительно пришлось приобрести «мелочёвку»: входные и выходные разъёмы, выключатель питания, крепёж.

Прототипом будущего корпуса послужила обычная картонная коробка из-под обуви.

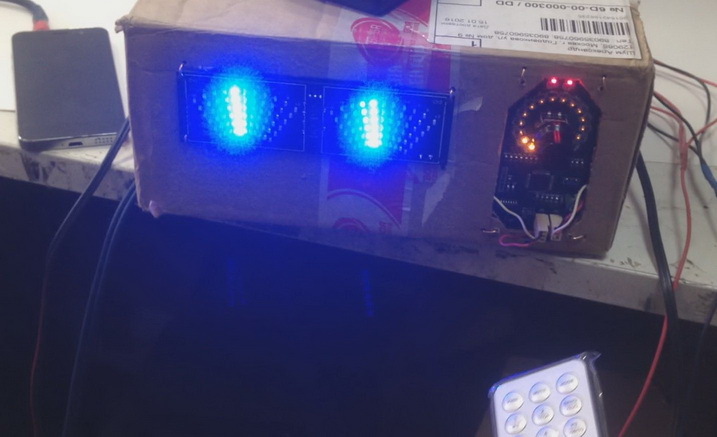

Оригинальный усилитель звука – своими руками - 4

В таком импровизированном корпусе и отлаживалась вся система. После отладки все компоненты были перенесены в деревянный корпус.

Звучит система достойно: без хрипов, без различимых провалов в частотном диапазоне. Конечно, меломаны могут найти какие-то изъяны, но для таких требовательных клиентов выпускаются готовые аппараты и акустические системы HI-FI уровня (по таким же HI-FI ценам). Но, опыт показывает, что при слепых прослушиваниях 90% людей не могут отличить звук дорогого лампового аппарата от бюджетного усилителя, а раз так – зачем платить больше? Тем более, сделанная своими руками конструкция всегда кажется лучшей!

Видео работы макета усилителя можно увидеть тут:

Работу финального варианта усилителя можно увидеть тут:

Кроме того, собранный усилитель получился очень красивым и оригинальным: настоящий деревянный корпус, эффектный светящийся стрелочный индикатор уровней сигнала – всё это по-настоящему завораживает!

В дальнейшем, чтобы усилитель смог подключаться к современным гаджетам, автор планирует оснастить систему беспроводным аудиоканалом Bluetooth (на основе модуля Мастер Кит MP3862BT), что увеличит удобство подключения источников сигнала.

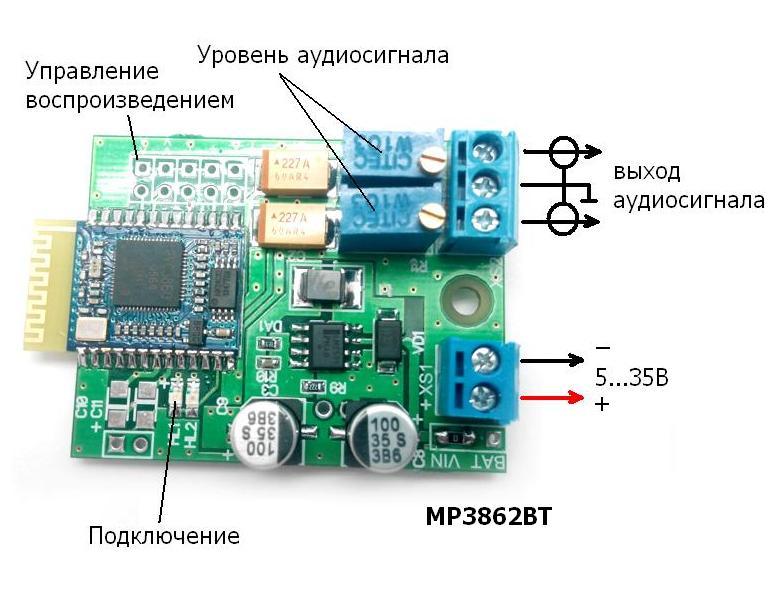

Подключение данного модуля не вызовет особых сложностей. Линейный выход MP3862BT подключается к линейному входу усилителя. А питание модуля подключается к линии питания системы:

Оригинальный усилитель звука – своими руками - 5

Автор решения: Александр Анатольевич, г. Москва
