Расширяем возможности электромеханического замка

в 9:54, , рубрики: diy или сделай сам, RFID, stm8, замок

Все, наверное, сталкивались с замерзанием замочных скважин, и я не исключение. Прошедшая зима была теплой, и это хорошо, но замок на воротах меня замучил. Температура за окном прыгает около нуля, и механическая часть то оттаивает, то замерзает. Бегать, прогревать, смазывать надоело, и я решил с этим покончить. Так как у меня стоит электромеханический замок, который прекрасно открывается с домофона, в любую погоду, решил я навесить на не него RFID-читалку. Заказал RFID-модуль RDM6300 (125Khz), десяток ключей, пару stm8s003f3p6 и st-link. Почему stm8s003f3p6 — лично моё желание познакомится с данным мк, то есть убить двух зайцев сразу.

Что в итоге хотелось получить:

  1. Устройство, которое хранило 6 ID-шников ключей;
  2. Возможность перезаписывания хранимых ID-шников;
  3. Простота: пара кнопок, пара светодиодов, без дисплеев и внешних интерфейсов.

Наши цели ясны, задачи определены. За работу, товарищи!

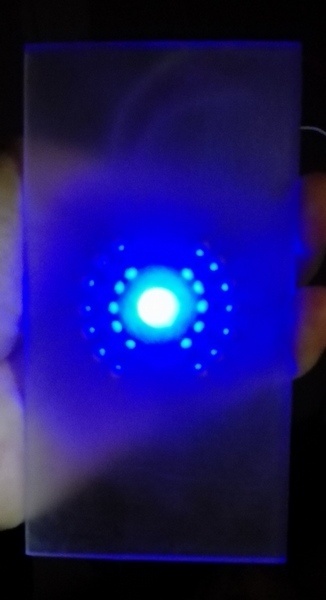

Начал с корпуса: готового ничего не нашел, сделал сам. Переднюю панель сделал из прозрачного пластика, посередине разместил RGB светодиод, сборки под рукой конечно же не оказалось и делать заказ ради него было лень, так что заменил одиночками, вокруг которого сверлом сделал рисунок (аля гравировка).

Расширяем возможности электромеханического замка - 1

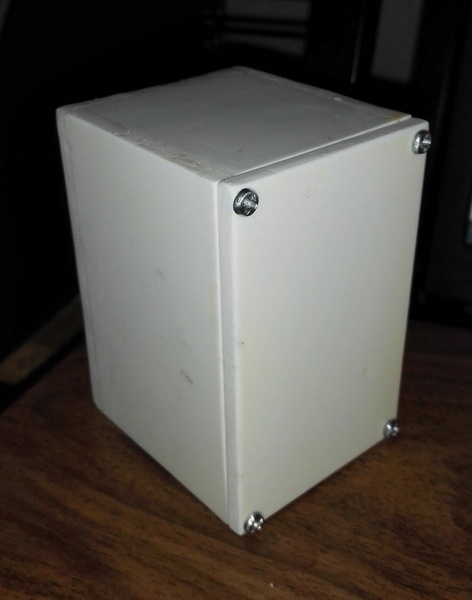

Корпус сделал из белого пластика, установил катушку читалки, предварительно переделав выводы, так как Китай, и залил ее эпоксидной смолой. Заливал не в корпусе, всякое бывает, может, снимать придется. Приклеил переднюю панель. Приступил к аппаратной части.

Расширяем возможности электромеханического замка - 2Расширяем возможности электромеханического замка - 3

Накидал схему в орле.

Расширяем возможности электромеханического замка - 4

Краткое пояснение по разъемам: leds — RGB светодиод с общим анодом, SWIM — разъем st-linka, RFID — разъем для RDM6300, BUT — две кнопки управления с общим катодом (BUT1 — кнопка «режим», BUT2 — «сброс».

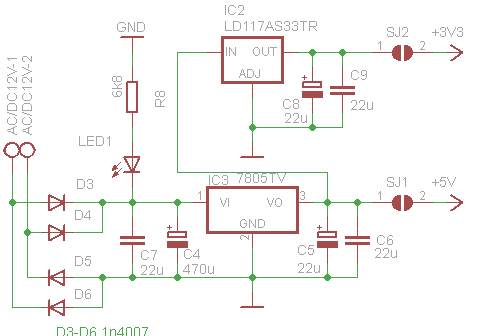

Блок питания немного мудреный получился, сделал из подручных средств.

Расширяем возможности электромеханического замка - 5

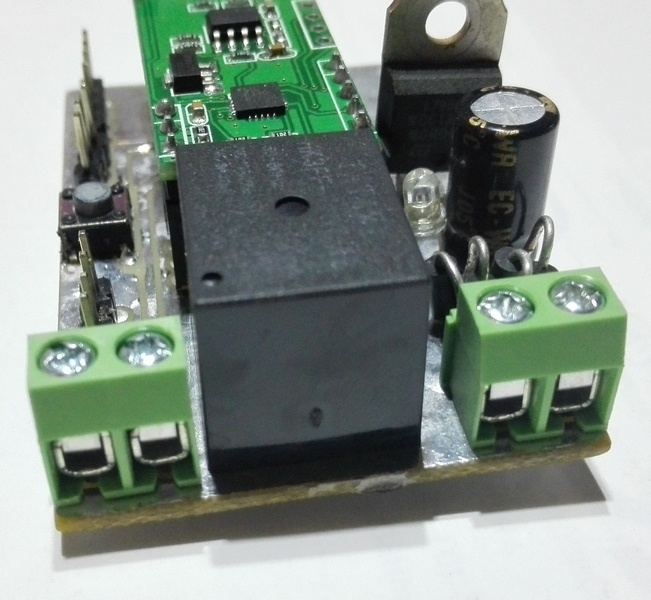

Развел плату под размер корпуса, вытравил и собрал.

Расширяем возможности электромеханического замка - 6

Принцип работы такой. Индикация на панели в нормальном режиме: синий — режим ожидания, зеленый/красный — соответственно ключ подошел/не подошел. При нажатии кнопки «режим» замок переходит в режим записи ключей, на панели синий быстро мерцает, ожидает ввода ключа. Подносим ключ, загорается зеленый — ключ записан и автоматически переходит в нормальный режим.

А теперь видео работы.

Проект создан в ST Visual develop IDE, думаю, ничего сложного в нем нет.

Желающие могут скачать схему и stvd проект.
