Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме

Голландский инженер-любитель Эмиль ‘Mux’ Нейссен (Emile Nijssen) уже несколько лет занимается оптимизацией энергопотребления на материнских платах. Например, в 2010 году он собрал полноценный компьютер MiniITX / Core 2 Duo, потребляющий всего 20 ватт, в прошлом году сделал десктоп Core i3 с потреблением 8,3 ватта.

Новый проект Fluffy2 — Core i5-3570K с 16 ГБ памяти DDR3-1333, модулем WiFi, SSD 64 ГБ, потребляет всего 5,9 Вт вместо оригинальных 11,6 Вт. Сам Нейссен использует его как свой основной домашний компьютер.

План оптимизации (материнская плата уже готова, нужно найти подходящий монитор и корпус):

Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме
Примечание: обычный ПК находится в режиме ожидания около 95% времени

Чтобы добиться такого результата, во-первых, нужно грамотно подойти к выбору комплектующих. Нейссен публикует ориентировочный список, какие компоненты предпочтительнее от каких производителей, а каких нужно избегать ради минимального энергопотребления. Например, материнскую плату он рекомендует от Intel или MSI из нижнего-среднего ценового диапазона, память можно любую.

Нейссен рассматривает каждый компонент в электрической цепи как источник энергопотерь — и удаляет с материнской платы всё лишнее: порты SATA, светодиоды, ненужные модули регуляторов напряжения (VRM) и так далее, максимально сокращая энергопотери без ущерба для функциональности. В качестве наглядного примера можно привести две электрические схемы с его прошлого проекта Core i3: оригинальную схему и после удаления ненужных компонентов.

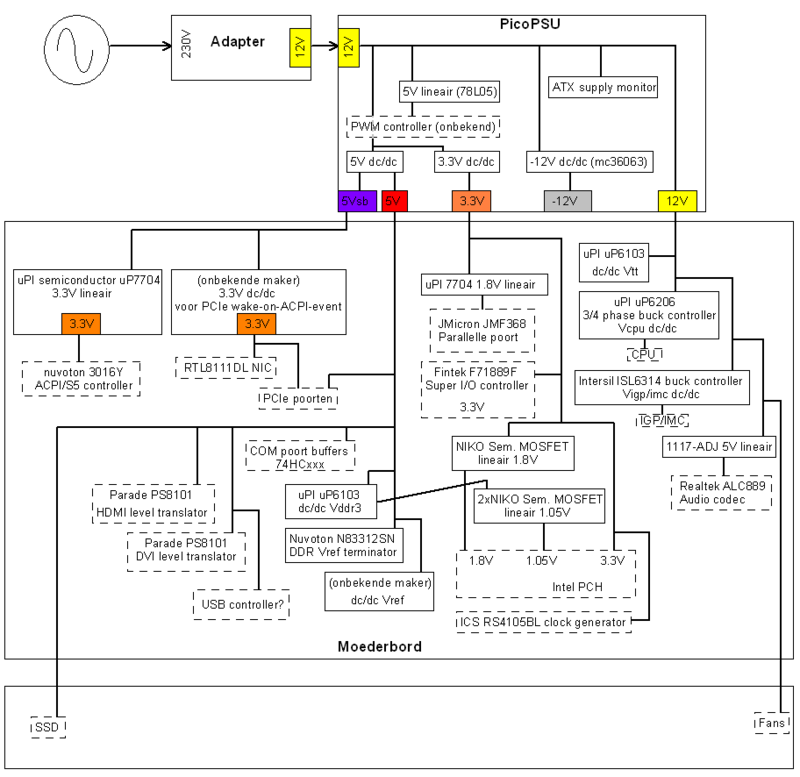

До:
Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме

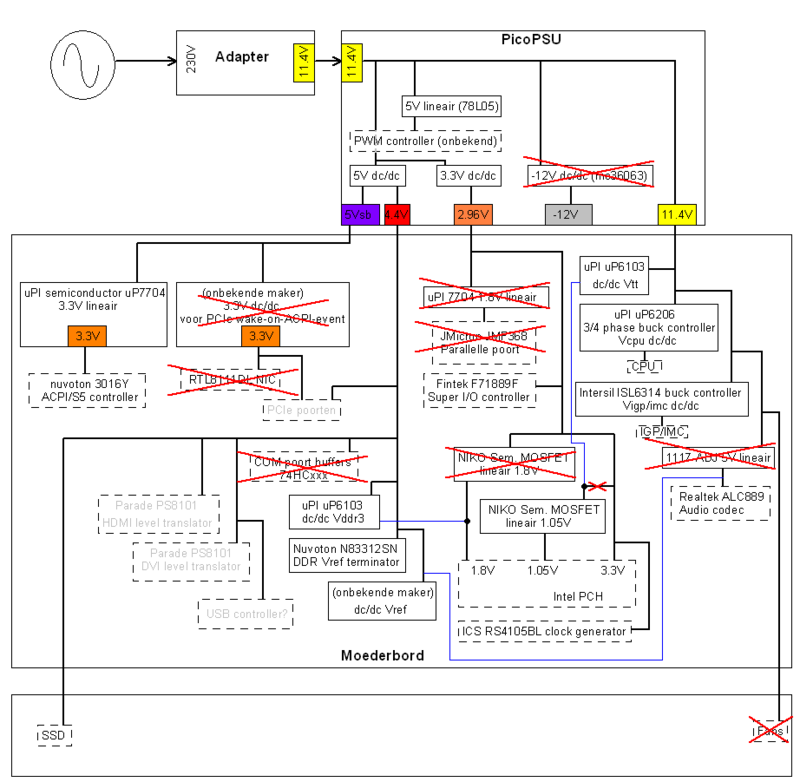

… и после:
Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме

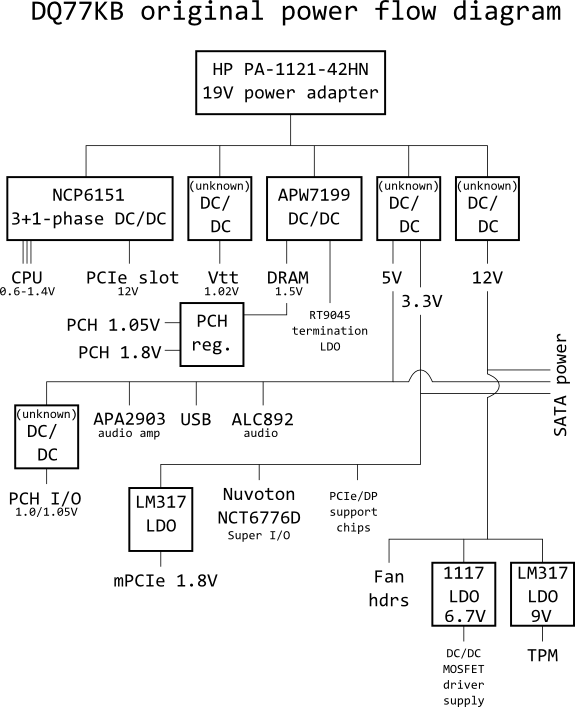

Вот оригинальная электрическая схема материнской платы Intel DQ77KB, над которой инженер работает теперь.

Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме

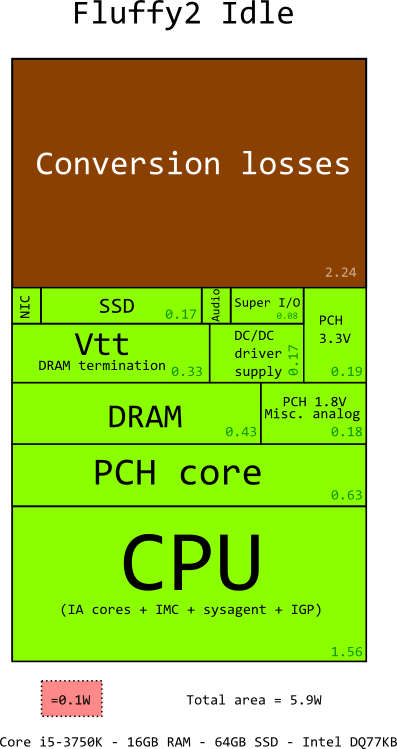

Нейссен замерил вольтметром каждый контур на схеме и составил для себя диаграмму, как расходуется питание по всем компонентам в спящем режиме.

Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме

После оптимизации система потребляет всего 5,9 Вт вместо оригинальных 11,6 Вт, то есть почти в два раза меньше. На максимальной мощности компьютер потребляет 74,5 Вт вместо оригинальных 99,6 Вт.

В идеале, компактный компьютер c низким энергопотреблением можно прикрепить к задней панели монитора — и носить его с собой за ручку. Система будет выглядеть примерно так (3D-рендер авторства Нейссена):

Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме

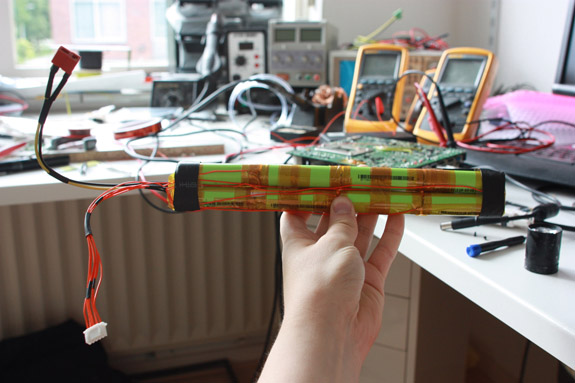

Самодельная батарея для него, сделанная из аккумуляторных ячеек ноутбука.

Десктоп с Core i5 потребляет всего 5,9 Вт в спящем режиме

P.S. Работа Fluffy2 участвует в конкурсе по энергоэффективности, организованном голландским банком ASN. Если Fluffy2 выиграет на конкурсе, автор обещает организовать коммерческий выпуск таких компьютеров. Может быть, он заявится на Kickstarter.

Автор: alizar

Поделиться

  1. gggSERggg:

    Согласно приведённым рисункам, основной выйгрыш в энергопотреблении достигнут за счёт понижения уровня питания узлов до минимально допустимых, удаление ненужных узлов , как например формирователь -12в, даёт в этой экономии мизерный эффект. Ещё большего эффекта
    в экономии можно добиться занизив частоты и напряжения ядра процессора и видео ядра до минимально допустимых. Правда это отразится на производительности системы не в лучшую сторону. Шарлатанство это всё, а не оптимизация.
