Введение

Началось всё с того, что я купил себе Orange Pi, поддавшись рекламному слогану «аналог Rasberi Pi всего за 15$». Девайс был заказан на алиэкспрессе и прибыл через пятнадцать дней ещё в феврале. Тогда же были куплены все необходимые дополнительные компоненты: радиатор на процессор, 15 ваттный блок питания, карточка micro SD объемом 32 Гб, HDMI-кабель для подключения монитора. За неимением времени он пылился в ящике стола аж до июня. И вот наконец дошли руки проверить его работоспособность.

На стандартных прошивках, предлагаемых на официальном сайте работоспособность не вызвала нареканий. Но стандартные прошивки меня не устраивают по той причине, что уж так я устроен — любой попавший мне в руки девайс должен быть кастомизирован по полной программе. Поэтому в руки был взят U-boot, исходники которого скачаны с официального FTP, а так же сборка Arch Linux для ARM. В качестве опорного мануала и отправной точки для копания был взят вот этот мануал для Banana Pi.

Путем некоторых нехитрых манипуляций (описание которых более подходит для хабра) и загрузчик и арч были водружены на карту памяти и устройство было включено. Однако, после загрузки меня ждал черный экран и горящий зеленый светодиод на «апельсине».

Ну не беда, подумал я. На «апельсине» распаян UART, подключусь как я к нему терминалом да посмотрю что происходит. Были куплены необходимые детали и провод и спаян вот такой кабель (картинка под спойлером)

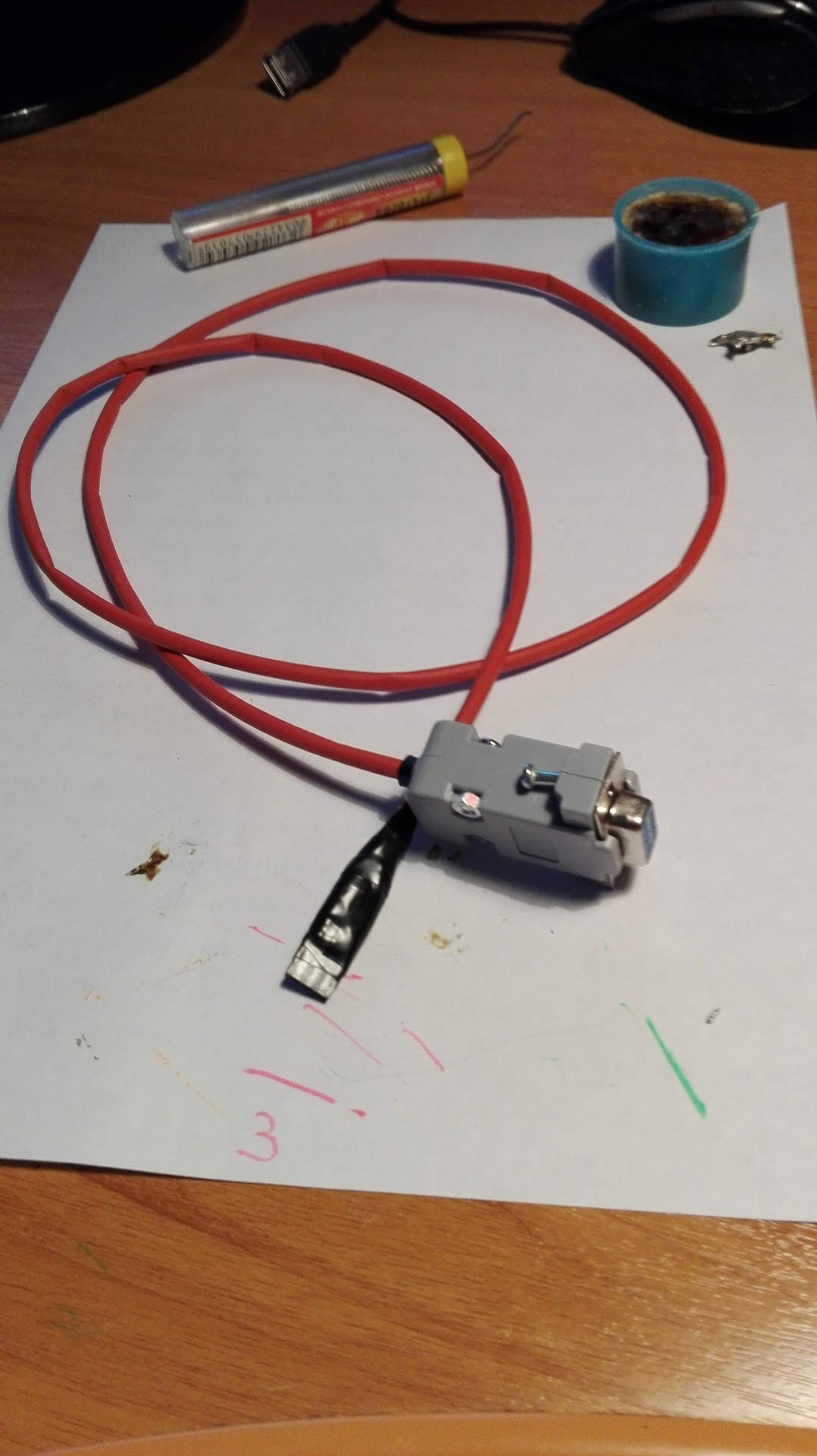

Нубский вариант кабеля
Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 1

Тот кто в теме, сразу поймет в чем я был не прав, сделав такой кабель, и таких среди читающих больше половины. Я же заподозрил неладное после того как увидел кракозябры, которые плевал в терминал мой «апельсин». Именно понимание причины моей глупейшей ошибки и побудило меня к действиям, описанным ниже.

1. В чем разница между UART и RS232

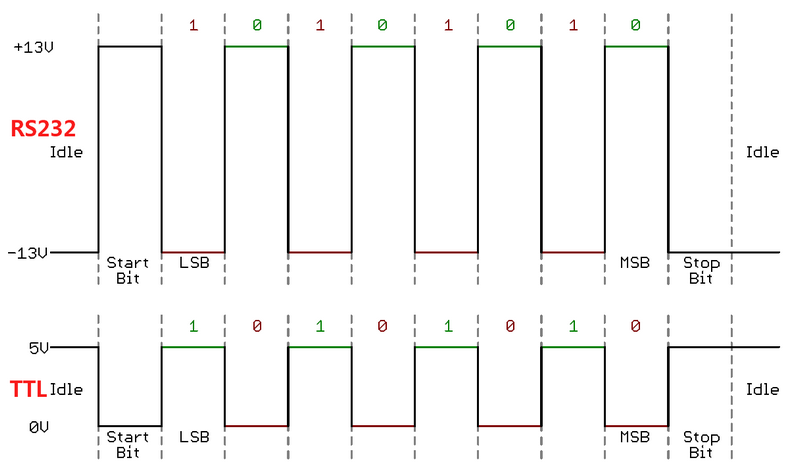

Разница в уровнях. Последовательный интерфейс, реализованный в Orange Pi и других подобных устройствах, основан на TTL-логике, то есть нулевому биту соответствует нулевой уровень напряжения, а единице уровень в +5 В. RS232 использует более высокий уровень напряжения, до 15 В, и единице соответствует -15 В, а нулю +15 В. Для увеличения помехозащищенности канала как ноль воспринимается любой уровень напряжения ниже 3 В по модулю. Протокол передачи данных на уроне последовательности логических значений и у UART и у RS232 абсолютно одинаков. Всё это иллюстрируется следующей диаграммой передачи байта

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 2

Вот как я мог об этом забыть? В бытность своей работы в электровозостроительном НИИ эти вещи я знал. А тут почему-то глупость сморозил. В общем стало понятно, что нужен некий преобразователь уровней с инвертированием сигнала. Выбор пал в сторону подключения всего хозяйства к COM-порту, который есть на матплате моего домашнего компьютера. Хотя конечно можно было посмотреть в сторону UART <-> USB, ибо старинный последовательный интерфейс неуклонно теряет актуальность. Однако моя склонность к более простым решениям победила и в качестве кандидата на приобретение всплыл вот такой девайс

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 3

продаваемый на том же «али» за 464 рубля. В принципе, такое можно было найти и в магазинах или на радиорынке в моем городе, но зуд сделать что-то руками уже был разбужен. Поэтому я отверг мысли о покупке платы сопряжения и решил попробовать сделать её самостоятельно.

Надо сказать, что с паяльником я вообще-то дружу. В школе и университете до покупки первого компьютера пайка всякой полезной и не очень ерунды была для меня главным увлечением. Но я жил в деревне, были девяностые годы. Денег особо не было, компоненты доставались путем разборки попавшего в поле зрения радиохлама. Источником информации были книги из районной библиотеки — «интернеты» тогда были далеко не у каждого. Богатого инструмента тоже не было. Фольгированный текстолит и хлорное железо были легендарным чудом. В общем было трудно.

После покупки компьютера вся увлеченность переключилось на него. А скил паяльщика мелких усилителей-приемничков положен на полку. Так что я «чайник». Поэтому ко многому из того, о чем я напишу ниже, прошу относится снисходительно. И эта статья, по большому счету для таких же «чайников» как и я.

2. Выбор схемы устройства и его компьютерное моделирование

Схему подобного девайса найти в сети раз плюнуть. Таких схем реально много. Выбор пал на такое решение

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 4

Сердцем всего устройства является микросхема типа MAX232 — преобразователь уровней, действующий по принципу "зарядового насоса". Повышение напряжения с 5 в осуществляется за счет поочередной зарядки внешних конденсаторов C4 и C5. В моменты выдачи сигнала на RS232 эти конденсаторы соединены последовательно, и напряжение накопленное в них складывается. При обратной передаче микросхема работает как делитель. В обоих направлениях передачи сигнала происходит его инвертирование.

Диод VD1 играет роль «защиты от дурака» — запирает цепь питание при подаче напряжения неверной полярности.

Прежде чем приступать к изготовлению устройства я решил посмотреть, как всё это будет работать, поэтому начал с моделирования будущего устройства в среде Proteus. Для испытания схемы был собран виртуальный стенд

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 5

Первое что хотелось сделать — смоделировать всё, включая цепи питания, так как меня интересовало влияние диода на работу схемы. По умолчанию в Proteus пины питания на микросхемах скрыты и подтянуты к плюсу нужного уровня и земле. Чтобы их разблокировать, нужно, во-первых, отобразить скрытые пины. Для этого идем в меню Template -> Set Design Colors и ставим галку Show hidded pins

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 6

Далее щелкаем правой кнопкой по микросхеме и выбираем пункт (самый последний) Decompose. Микросхема разберется на отдельные части. Двойной клик по нужному пину отобразит окно

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 7

В котором ставим галки Draw body и Draw Name. После этого выделяем всю микросхему, включая текст, которым подписаны выводы и правой кнопкой меню выбираем Make Device. Нам будет предложено выбрать имя для нового устройства и сохранить его. Всё, после этого цепи питания будут включены в процесс симуляции явно.

Далее, передавать по UART будем нечто осмысленное, например букву «A» кодируемую в ASCII кодом 65 в десятиричной системе счисления или последовательностью 01000001b в двоичной. Кроме того, чтобы иницировать передачу необходимо послать стартовый бит с уровнем «0», а для завершения передачи послать один или два стоп-бита уровнем «1». Таким образом, временная диаграмма кадра, передаваемого по UART будет выглядеть так

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 8

Для формирования подобного сигнала используем источник именуемый Digital Pattern Generator (DPATTERN) с настройками вида

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 9

Ширина импульса в 104 микросекунды соответствует скорости 9600 бод. Форма сигнала задается строковым шаблоном где «L» означает низкий уровень, а «F» — высокий уровень. Соответственно наша строка будет выглядеть как «FLFLLLLLFLF». Контроль принимаемых в RS232 данных будем производить виртуальным терминалом, настроив его так

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 10

Не будем использовать бит четности, и будем использовать один стоп-бит. Кроме того, скажем что сигнал, подаваемый на терминал инвертирован, что соответствует протоколу RS232. Запустив моделирование схемы получаем осциллограмму сигналов и вывод в виртуальный терминал

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 11

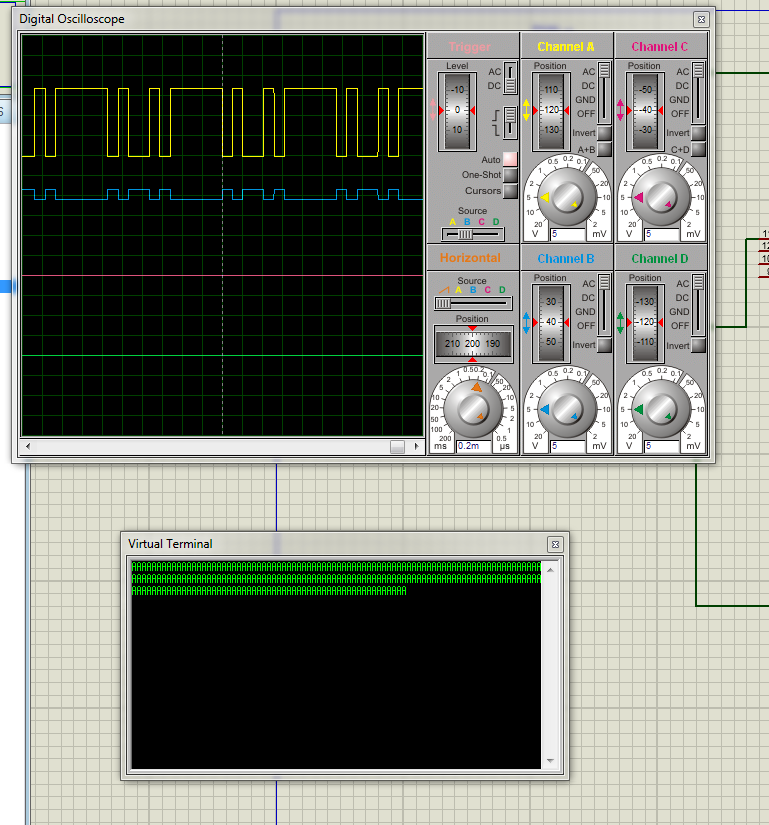

По каналу A идет выходной сигнал, подаваемый в COM-порт. На канале B — входной TTL-сигнал. В терминал выводится заветная буква «A». Таким образом мы убеждаемся в том, что предлагаемая схема вполне работоспособна. В теории.

3. Подбор и покупка компонентов

Из ближайших к месту моего обитания магазинов, где можно разжиться радиодеталями есть два заслуживающих внимания: магазин «Радиодетали» на Буденовском проспекте (это город Ростов-на-Дону) и магазин «1000 радиодеталей» на проспекте Нагибина, напротив ТЦ «Рио». Последний выгодно отличается тем, что у него есть сайт, правда довольно древний, и видимо лениво обновляемый (и сделанный на Joomla...). Поползав по прайсу я подобрал список того, что мне нужно прикупить.

Сразу скажу, я тщательно избегал SMD-компонентов в виду своей неопытности. Поэтому я выбрал MAX232CPE в исполнении для монтажа в отверстия. Такие же взял и электролиты и диод. Однако по место оказалось, что в наличие только микросхема MAX232CWE — то же самое, только… SMD! Подумав с секунду я согласился с предложением продавца — надо же когда-то начинать… Конденсаторов на 15 В не нашлось, зато нашлись на 100 В той же емкости и тех же габаритов. Ну ладно, тоже ничего. Вместо разъема DB-9 типа «папа» мне предложили «маму». Таким образом получился следующий список

Позиция Количество, шт Стоимость, руб
MAX232CWE 1 70
Конденсатор электролитический, 1 мкФ х 100 В 4 15
Диод 1N4148 1 5
Розетка DRB-09FA 1 20
Розетка DB-9F 1 20
Вилка DB-9M 1 20
Корпус для разъема DB-9 2 20
Штыри PLS-40 1 15
Гнезда PLS-40 1 15
Текстолит односторонний 200 х 200 мм 1 200
Цапон лак зеленый, 30 мл 1 50
Хлорное железо 6-ти водное, 250 г 1 160
Итого: 655

Хлорное железо, цапон лак и текстолит, разумеется не были использованы полностью. Кроме того, в этот список я не включил приобретенный инструмент: простенькую паяльную станцию (ибо до этого располагал только 40 ваттным паяльником с медным жалом), бокорезы и маленькие плоскогубцы, ножницы по металлу для резки текстолита, жидкий канифольно-спиртовый флюс ЛТИ-120 ну и так далее. В общем эта эпопея стоила мне порядка 3000 рублей.

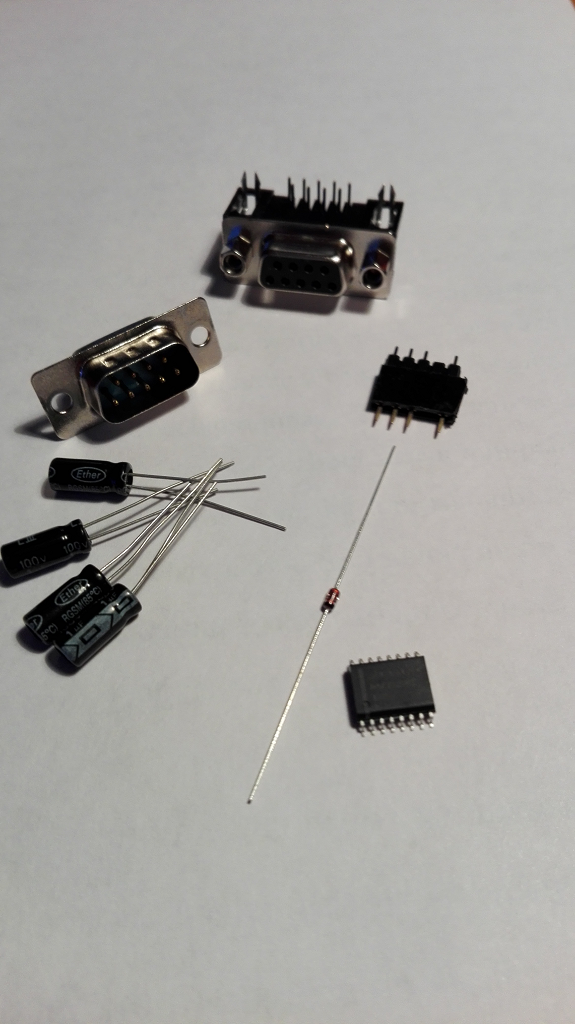

В общем компоненты были куплены и принесены домой. 40-пиновые PLS-колодки были отпилены под нужное число контактов. Один из контактов вынут, с целью обеспечения однозначности соединения. Отверстие в гнездовой колодке, соответствующее вынутому пину заделано полиэтиленом.

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 12

4. Сборка устройства на макетной плате и проверка работы

В принципе, для такого простого девайса это и не обязательно. Но я же «чайник», поэтому прежде чем делать плату, решил все-таки проверить схему в реальной работе.

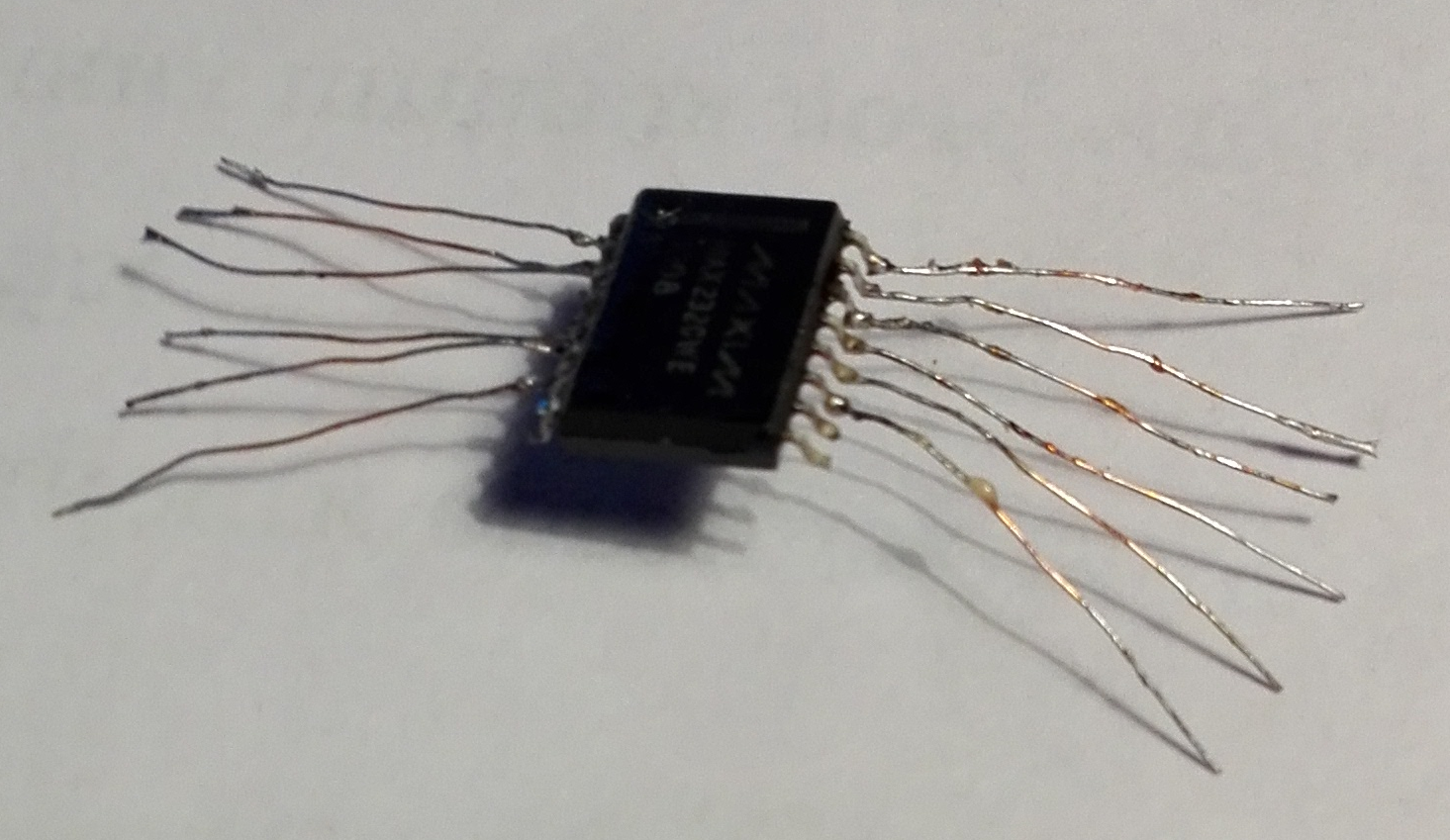

Сложнее всего пришлось с микросхемой. Чтобы впаять её на макетную плату пришлось извратится с подпайкой двенадцати ног к медным проводникам. Вышел паук-монстр о двенадцати ногах

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 13

В этот момент я понял две вещи: хорошо, что я все-таки купил паяльную станцию. А плохо то, что мне придется изрядно повозится с этой мелкотой. В общем компоненты были запаяны на «макетку», схема собрана с «апелисновой» платой. Питание +5 В взято с «апельсина» — 2-й контакт на двухрядной 40-пиновой штыревой колодке

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 14

Для коннекта с устройством использовался терминал putty, который есть и под Linux, и в отличие от minicom имеет цветной вывод и не требует дополнительной настройки на ввод символов в терминал с клавиатуры.

В общем, плата заработала — по экрану терминала побежали строчки лога загрузки: сначала от u-boot а потом и от ядра linux

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 15

Надо ли говорить как я обрадовался: во-первых схема работает правильно, а во-вторых — линукс на «апельсине» установлен верно, нормально работает в многопользовательском режиме

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 16

Неработающий HDMI-разъем и отсутствие Ethernet-интерфейса, таким образом связано с настройкой самого дистрибутива. Эти проблемы, разумеется будут решены и речь тут не о них. Поэтому перейдем к следующему пункту программы

5. Разводка печатной платы

Делал её в Altium Disigner. Разводку платы лучше делать после того, как куплены компоненты. Возможно, как и в моем случае, потребуется установка дополнительных библиотек компонентов для Altium. Размеры компонентов и топология посадочного места для каждого должны соответствовать фактически имеющимся деталям. Тут о меня не обошлось без досадной оплошности, но об этом ниже.

Скажу сразу — не пользуйтесь автоматической разводкой. Возможно это и настраивается, но авторазводка норовила протащить дорожку между ног у конденсаторов, что при расстоянии в 2 мм между ними делает дорожку шириной около четверти миллиметра, что для меня как для «чайника» было слишком круто. Да и интуиция подсказывала, что таких вещей желательно избегать. Поэтому я использовал ручную разводку (опираясь на результаты автоматической), задав в правилах разводки ширину дорог 0,5 мм (Design -> Rules -> Routing -> Width)

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 17

Кроме того, по умолчанию Altium полагает, что плата двухслойная. Чтобы заставить его разводить одностороннюю плату в правилах разводки следует указать разводку в одном слое, скажем в Top Layer

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 18

Схема была набрана в редакторе схем

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 19

При этом надо учитывать тот факт, что свободные неподпаянные входы микросхемы (ноги 8 и 10) следует подтянуть к земле, иначе Altium не скомпилирует схему для передачи её в редактор плат.

В итоге, путем самостоятельных ковыряний в программе и уроков Алексея Сабунина цель была достигнута и плата разведена

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 20

Все компоненты с монтажом в отверстия расположились с чистой стороны текстолита, а микросхема, в силу SMD-исполнения — со стороны дорожек. Для вывода разводки схемы на печать необходимо создать в проекте устройства так называемый Output Job File

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 21

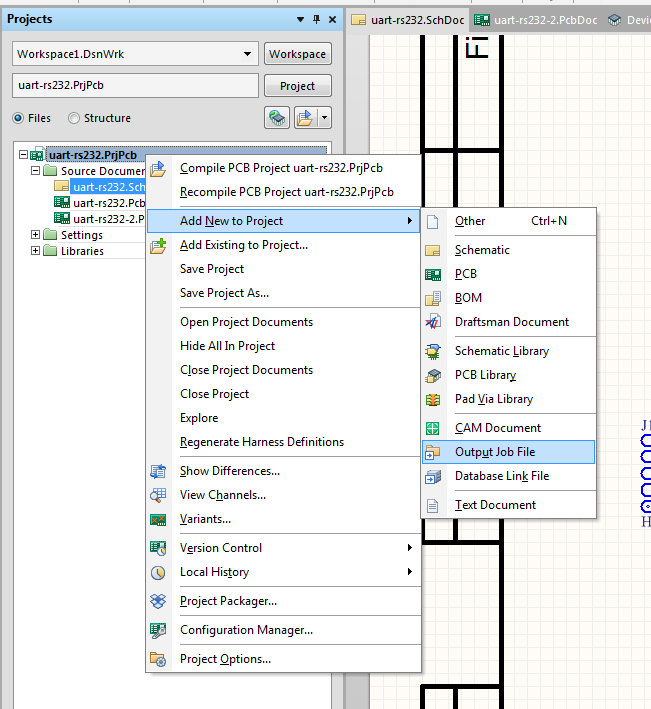

который настраивается следующим образом. В списке опций настройки выбираем Documentation Output и щелкаем на Add New Docimentation Outpu, выбирая в появившемся меню PCB Prints и проект платы, касающийся нашего устройства.

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 22

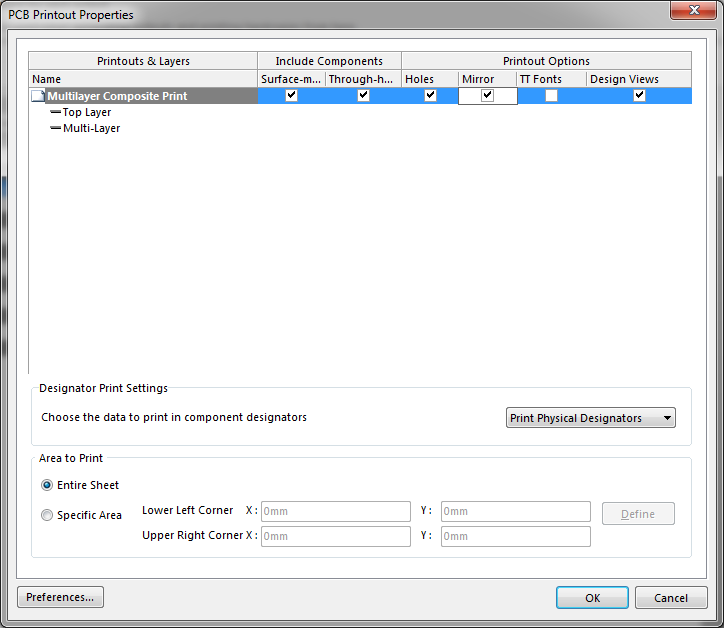

Переименовываем появившийся пункт документации, назовем его скажем LUT, по транслитерации технологии (ЛУТ), которую собираемся использовать для перевода рисунка платы на медь. Правой кнопкой мыши щелкаем по LUT и в контекстном меню выбираем Configure. В настройках слоев выводимых на печать оставляем только два пункта: Top Layer и Multi-layer и расставляем галки как показано на скрине

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 23

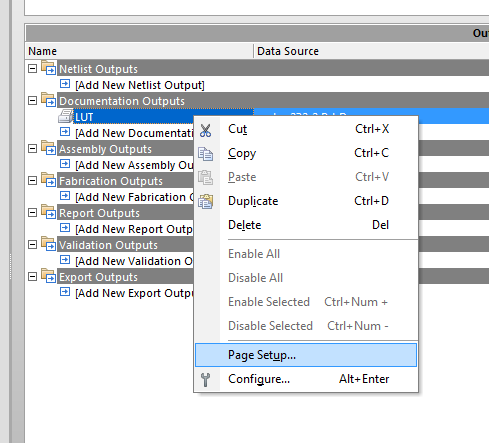

Галка Mirror нужна в частности для зеркального отображения рисунка на печати. Это важно, иначе при переводе рисунка на медь получится зеркальное отражение наших дорожек, а нам это не надо. Кроме того, следует заглянуть в Page Setup

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 24

чтобы выбрать формат бумаги и обратить внимание на масштабный коэффициент (Scale). При первой печати он оказался равен 1,36 почему-то, а должен быть равен единице

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 25

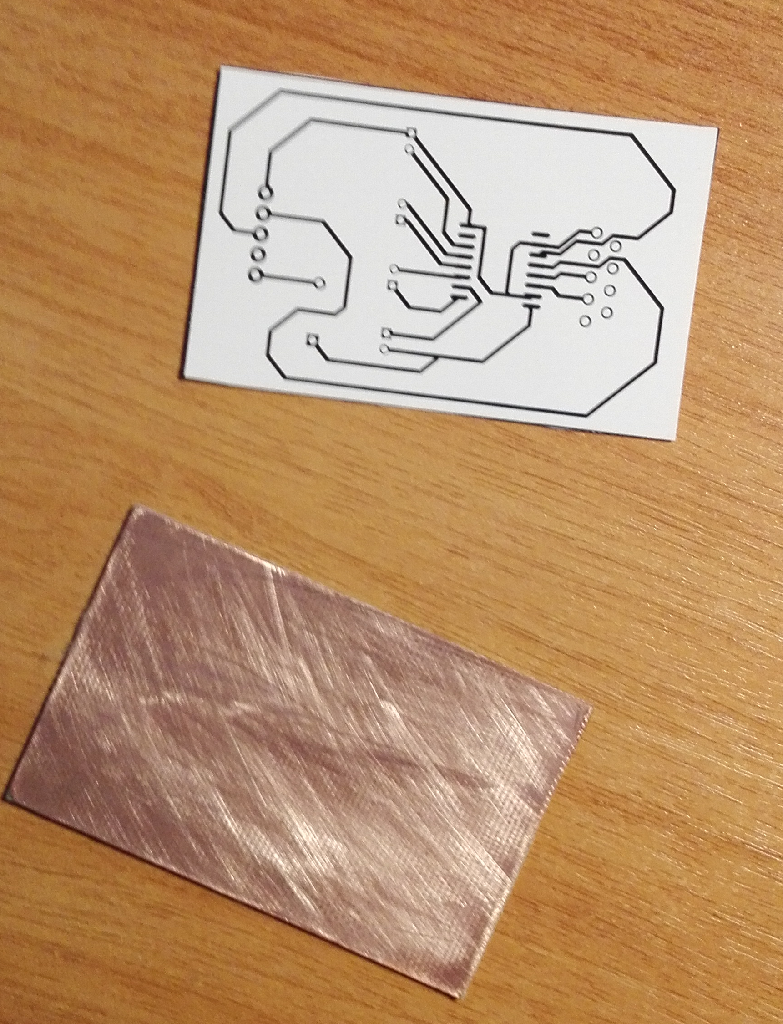

Теперь жмем Print. У меня нет своего принтера, поэтому я распечатал в PDF используя Foxit Reader, а затем отнес полученный файл на флешке в ближайшую ко мне «шарашку», в которой распечатал рисунок на глянцевой фотобумаге. В итоге получилось вот это

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 26

Размер платы вышел 62 х 39 мм, по этому размеру ножницами по металлу вырезан кусочек текстолита. Раньше я пилил текстолит ножовкой и часто (а точнее всегда) это получалось ужасно. Ножницами же выходит ровненько, без мусора и повреждения токопроводящего слоя.

6. Изготовление печатной платы

Был выбран метод ЛУТ (лазерно-утюжная технология) из-за своей простоты и доступности. Руководством к действию послужила эта статья на Хабре. Старался не нарушать технологию: прошелся по меди нулевкой, обезжирил, правда не ацетоном, ибо не нашел где купить, а универсальным обезжиривателем на основе уайт-спирита, купленным в Lerua Merlin. Тщательно и с усилием прогладил бутерброд из текстолита и рисунка уюгом на максимальной температуре. Или из-за того, что где-то ошибся, или потому что не дал остыть заготовке, или просто в «шарашке» экономят тонер на принтере, в общем вышло не очень

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 27

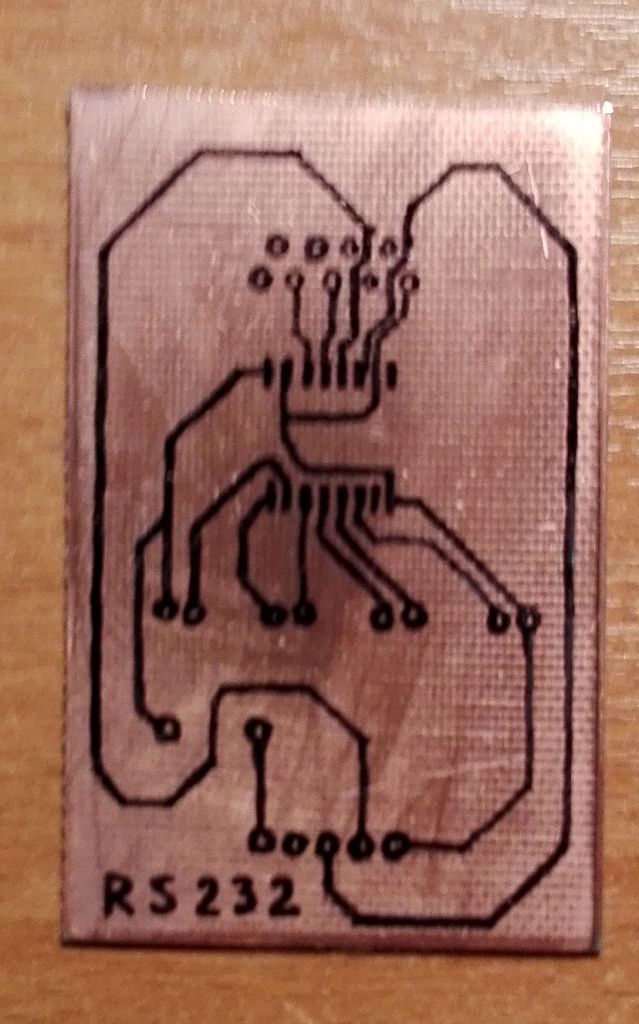

Однако, я благоразумно запасся перманентным маркером Edding 404, которым, не без помощи своей любимой жены (с прокачанным скилом подведения ресниц и рисования узоров на ногтях) обвел все дорожки

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 28

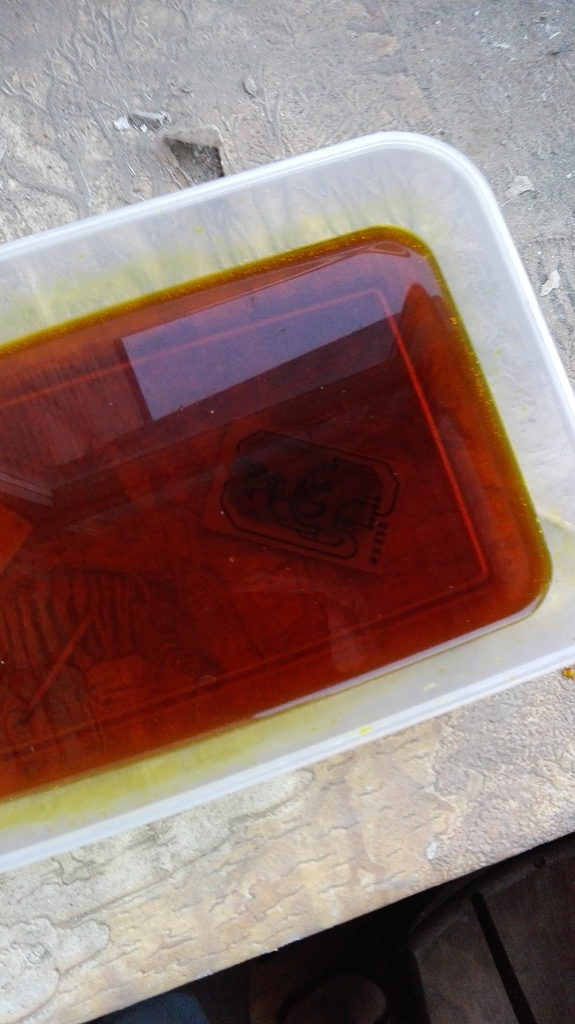

Далее был разведен раствор 6-ти водного хлорного железа из расчета около 180 грамм на 300 мл воды (воду набрал из-под крана, горячую) и плата была брошена на съедение в кювету для травления. Чтобы протравить плату и не отравить при этом жену, операцию производил на закате на балконе

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 29

«Хлоняк» не подвел, ходят ходят слухи что часто продают некачественный. Травление заняло 13 минут, последние островки меди уходили прямо на глазах. Главное не забывать периодически пинать плату пинцетом по кювете и следить за процессом. Как только лишняя медь исчезнет, достаем плату срочно и промываем обильным потоком воды.

После промывки, протирки и просушки настает момент истины. Надо снять защитное покрытие. Я пытался делать это уайт-спиритом,

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 30

но дело шло туго. Потом жена предложила свою жидкость для снятия лака для ногтей — этот чудо-эликсир смыл покрытие мгновенно (я до сих пор в ужасе от того, какими реактивами пользуются наши женщины. Красота — страшная сила!)

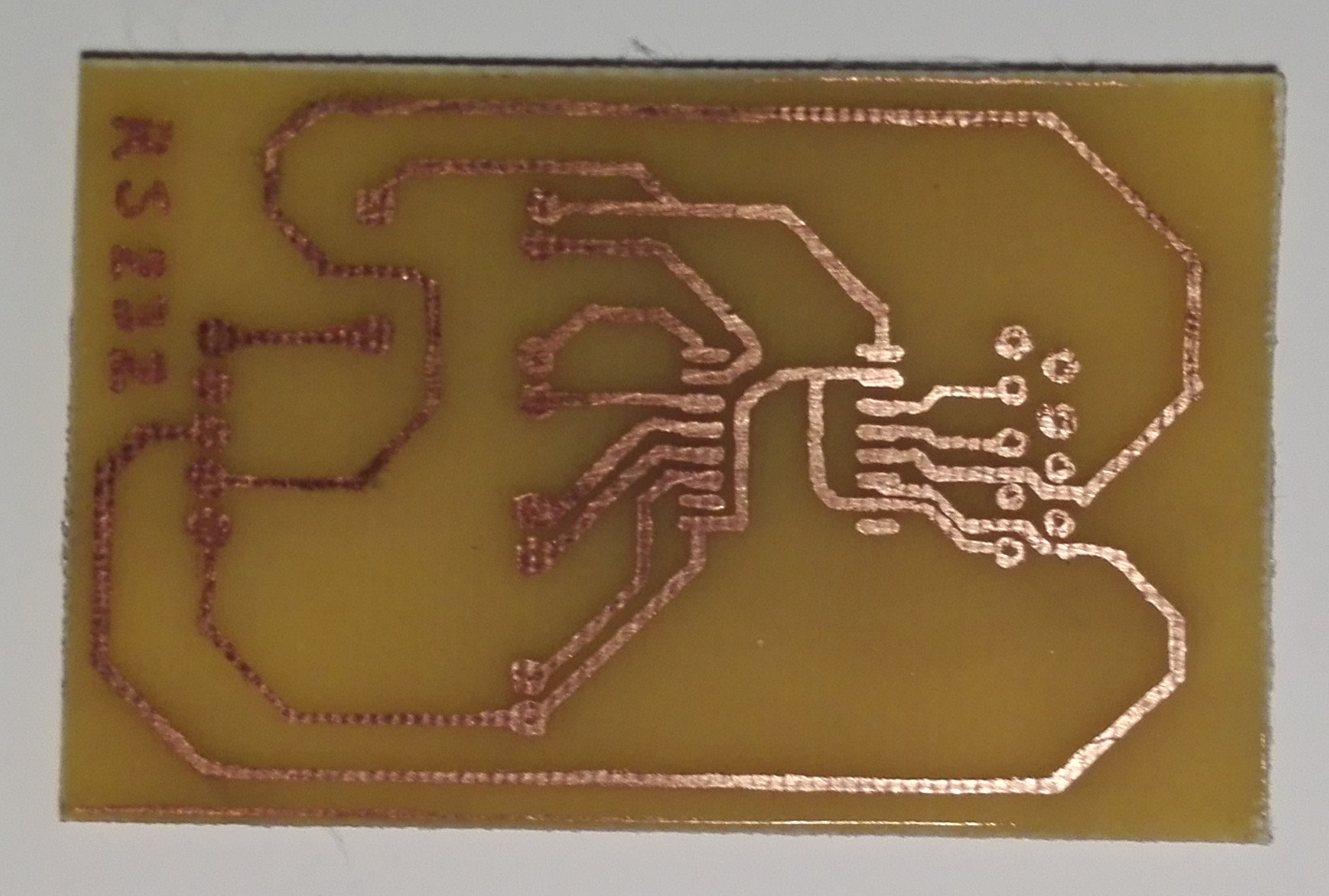

Не подвел и маркер — все дорожки уцелели

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 31

После очистки защитного покрытия можно приступать к сверлению отверстий. И вот тут я совершил досадную ошибку — у меня не оказалось сверла на 0,5 мм, и вместо того чтобы отложить дело до завтра, купив нужное сверло, я поторопился и взял миллиметровое, посчитав что оно подойдет. В итоге я повредил многие контактные площадки, к счастью не сильно и не бесповоротно. Но все же никогда не спешите. Как говорил мой знакомый Марк из лаборатории кафедры мехатроники Мюнхенского университета, где я проходил преддипломную практику «Дмитрий, для каждой работы бери подходящий инструмент». И он был тысячу раз прав.

7. Лужение платы и пайка компонентов

Места пайки компонентов должны быть покрыты тонким блестящим слоем припоя. Это основное условие успешности работы. Я не стал лудить дорожки целиком. Во-первых, побоялся покоробить их, а во-вторых всё равно собирался покрывать плату цапон лаком. Так что я облудил лишь места пайки. Для этого кисточкой наносим на них канифольно-спиртовый флюс ЛТИ-120 и паяльником, разогретым до 250-300 градусов, с жала которого свисает крохотная капелька припоя, проводим по нужным точкам платы. За счет увеличения флюсом поверхностного натяжения припой растекается по точно контактным площадкам.

После этого была разобрана «макетка», проводки удалены с микросхемы и в первую очередь была припаяна она. Аккуратно руками или пинцетом помещаем микросхему на её место в соответствии с цоколевкой, так чтобы каждая ножка заняла свою площадку. Затем ряды ножек смазываем флюсом. Короткими и точными движениями касаемся всех ножек по очереди, не забывая набирать припой на жало паяльника (но не слишком много, достаточно маленькой капли). Если всё сделано верно, то ножки паяются к площадка очень быстро и точно, без «соплей» и перемыкания соседей. На запайку микросхемы у меня ушло меньше минуты, а я делаю это впервые. Вдохновило меня на этот подвиг такое видео, за что я очень благодарен его автору. Всё оказалось действительно не так страшно.

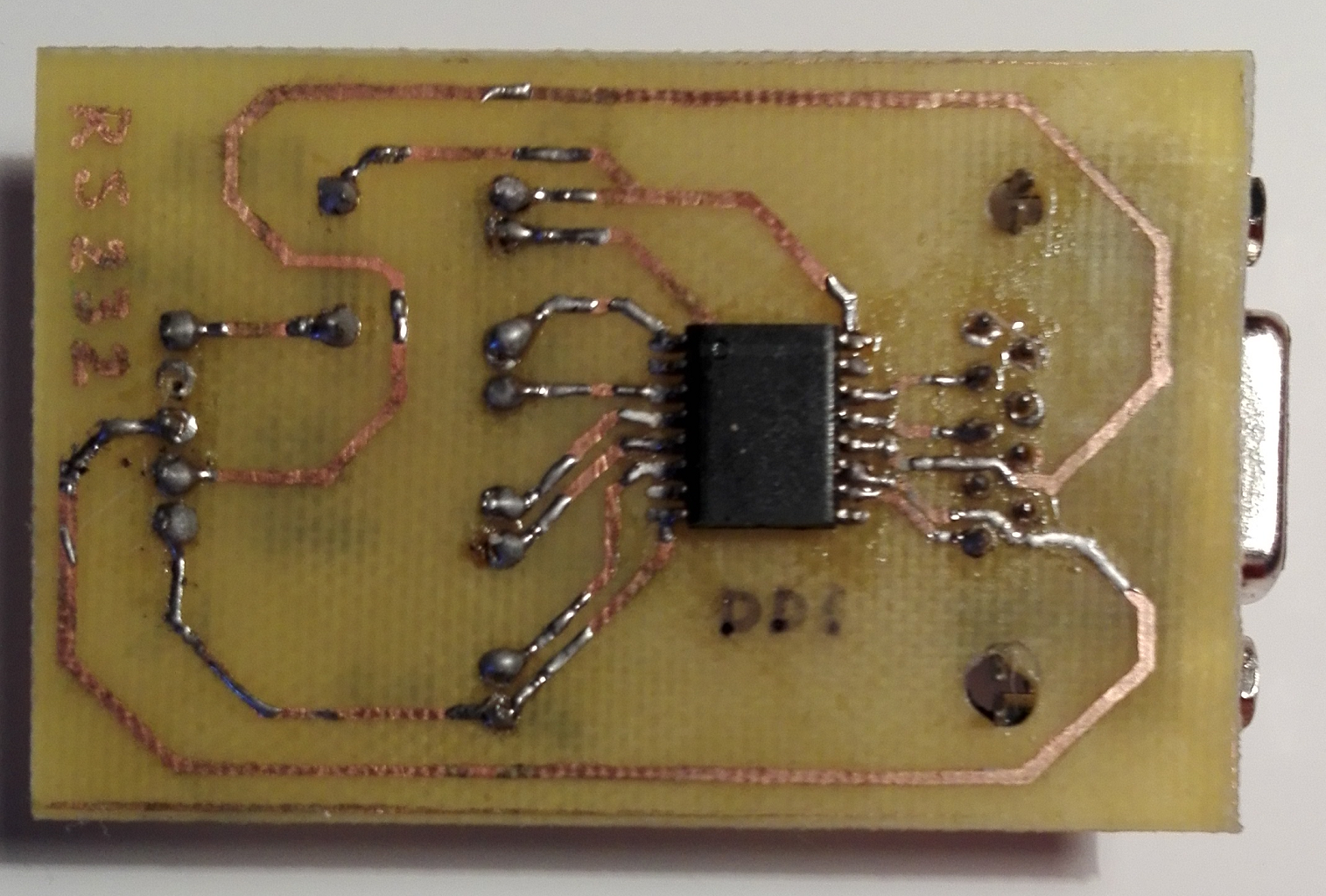

Похожим образом я разобрался и с остальными деталями. Главное тут аккуратно обрезать выводы деталей на нужную длину — я оставлял торчать над дорожкой не более миллиметра вывода, и правильно и аккуратно согнуть их, если требуется. Важно, крайне важно никуда не торопиться и делать всё вдумчиво. В итоге получилось то что получилось

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 32

От «соплей» уйти не удалось, но для первого раза вышло довольно сносно, хоть меня, вероятно и раскритикуют.

8. Проверка цепей и ещё одна досадная ошибка

После пайки смываем весь флюс спиртом, берем в руки мультиметр и звоним все цепи, с целью проверки их проводимости и соответствия принципиальной схеме. И вот тут бяка подкралась незаметно. Разъем COM-порта оказался распаяна зеркально! «Земля» сидела на первой ноге вместо пятой, Rx — на четвертой вместо второй. И я до сих пор не пойму как, ведь при разводке в Altium всё было верно. Это осталось для меня загадкой. Никакой загадки — просто имея по факту разъем «маму», при формировании схемы в Altium всё равно использовал «папу». Отсюда и зеркальная распайка, получившаяся в итоге. К счастью я решил эту проблему соответствующей распайкой кабеля, предназначенного для подключения девайса в COM-порту компьютера. Но из-за этой ошибки COM на плате оказался таким вот «проприетарным».

В остальном монтаж оказался верным и я, распаяв соединительные кабели и прибрав рабочее место, подключил новенькую плату к «апельсину» и компьютеру

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 33

По окну терминала снова побежали строки лога загрузки. Я был счастлив!

9. Наводим «красоту»

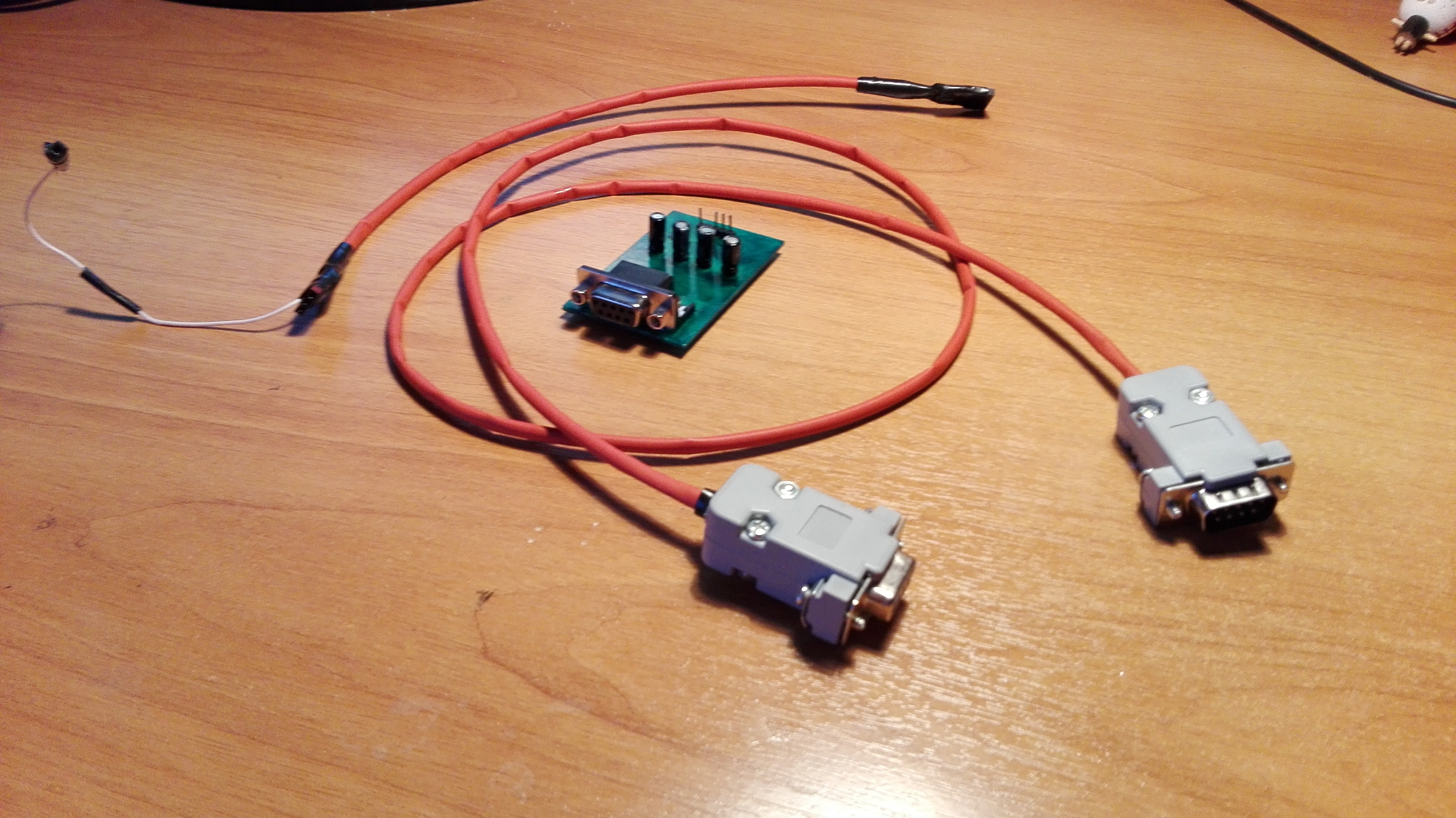

С целью защиты контактов от окисления и придания девайсу вида «промышленного» плата была окрашена зеленым цапон лаком. Все метки, нанесенные перед монтажем перманентным маркером были этим самым лаком смыты. Ну да ладно… Вот фото готового изделия вместе с комплектом кабелей

Как «чайник» делал UART <-> RS232 конвертер для Orange Pi - 34

Теперь можно приступить к дальнейшей доводке ПО для «апельсина». Теперь я не буду слеп и нем, а смогу налаживать систему через последовательный терминал.

Заключение

Это было интересно. Интересно для меня, потому что впервые. Первое устройство спроектированное на компьютере и собранное на печатной плате своими руками. И если кто-то иронично усмехнется, то пусть вспомнит, что он тоже когда-то делал это впервые…

Спасибо всем за внимание, уделенное моей писанине!
