DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре

Добрый день.
Выношу на Ваше рассмотрение схему простенького цифрового тахометра на AVR ATtiny2313, КР541ИД2, и оптопаре спроектированного мною.
Сразу оговорюсь: аналогичных схем в интернете много. У каждой реализации свои плюсы и минусы. Возможно, кому-то мой вариант подойдет больше.

Начну, пожалуй, с тех. задания.
Задача: нужно сделать цифровой тахометр для контроля оборотов электрического двигателя станка.
Вводные условия: Есть готовый реперный диск на 20 отверстий от лазерного принтера. В наличии много оптопар от сломанных принтеров. Средние (рабочие) обороты 4 000-5 000 оборотов/минуту. Погрешность отображаемых результатов не должна превышать ± 100 оборотов.

Ограничение: питание для блока управление составляет 36В (тахометр будет установлен в один корпус с блоком управления – об этом ниже).

Маленькое лирическое отступление. Это станок моего друга. На станке установлен электромотор PIK-8, обороты которого контролируются согласно найденной в интернете и модифицированной схеме. По просьбе друга и был разработан простенький тахометр для станка.

Изначально в схеме планировалось применить ATMega16, но рассмотрев условия, решено было ограничиться ATtiny2313, работающего от внутреннего (RC) генератора на частоте 4 Мгц.

Общая схема выглядит следующим образом:

DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре

Как видно, ничего сложного. Для преобразования двоичного кода в семисегментный, я применил дешифратор КР541ИД2, это дает сразу три плюса.

  • Во первых – экономия места в памяти ATtiny2313 за счет уменьшения рабочего кода (т.к. процедура программного преобразования двоичного кода в семисегментный отсутствует в прошивке за ненадобностью).
  • Во вторых: уменьшение нагрузки на выходы ATtiny2313, т.к. светодиоды «засвечивает» КР541ИД2 (при высвечивании цифры 8 максимальное потребление составит 20-30 мА (типичное для одного светодиода) * 8 = 160-240 мА что «много» для ATtini2313 с её полным паспортным максимальным (нагруженным) потреблением 200 мА).
  • В третьих – уменьшено число «занятых» ног микроконтроллера, что дает нам возможность в будущем (при необходимости) модернизировать схему путём добавления новых возможностей.

Сборка устройства осуществлена на макетной плате. Для этого была разобрана завалявшаяся в закромах плата от нерабочей микроволновой печи. Цифровой светодиодный индикатор, ключевые транзисторы (VT1-VT4) и ограничительные резисторы (R1 – R12) были взяты комплектом и перенесены на новую плату. Все устройство собирается, при наличии необходимых компонентов, с перекурами за пол часа. Обращаю внимание: у микросхемы КР541ИД2 плюсовая ножка питания — 14, а минус — 6 (отмечены на схеме). Вместо КР541ИД2 можно применить любой другой дешифратор двоичного кода в семисегментный с питанием от 5В. Я взял то, что было под рукой.
Выводы «h» и «i» цифрового светодиодного индикатора отвечают за две точки по центру между цифрами, не подключены за ненадобностью.
После сборки и прошивки, при условии отсутствия ошибок монтажа, устройство начинает работать сразу после включения и в настройке не нуждается.

При необходимости внесения изменений в прошивку тахометра на плате предусмотрен разъем ISP.

На схеме подтягивающий резистор R12, номиналом 30 кОм, подобран опытным путём для конкретной оптопары. Как показывает практика – для разных оптопар он может отличаться, но среднее значение в 30 кОм должно обеспечить устойчивую работу для большинства принтерных оптопар. Согласно документации к ATtiny2313, величина внутреннего подтягивающего резистора составляет от 20 до 50 кОм в зависимости от реализации конкретной партии микроконтроллеров, (стр. 177 паспорта к ATtiny2313), что не совсем подходит. Если кто захочет повторить схему, может для начала включать внутренний подтягивающий резистор, возможно у Вас, для Вашей оптопары и вашего МК работать будет. У меня, для моего набора не заработало.

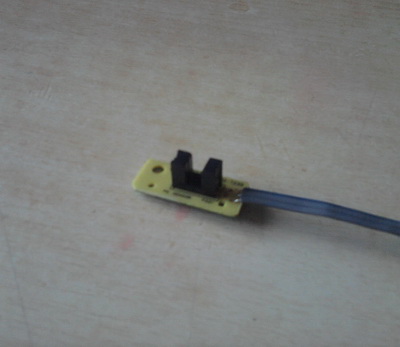

Так выглядит типичная оптопара от принтера.
DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре

Светодиод оптопары запитан через ограничивающий резистор на 1К, который я разместил непосредственно на плате с оптопарой.
Для фильтрации пульсаций напряжения на схеме два конденсатора, электролитический на 220 мкФ х 25В (что было под рукой) и керамический на 0,1 мкФ, (общая схема включения микроконтроллера взята из паспорта ATtiny2313).

Для защиты от пыли и грязи плата тахометра покрыта толстым слоем автомобильного лака.

Замена компонентов.
Можно применить любой светодиодный индикатор на четыре цифры, либо два сдвоенных, либо четыре поодиночных. На худой конец, собрать индикатор на отдельных светодиодах.

Вместо КР541ИД2 можно применить КР514ИД1 (которая содержит внутри токоограничивающие резисторы), либо 564ИД5, К155ПП5, К155ИД9 (при параллельном соединении между собой ножек одного сегмента), или любой другой преобразователь двоичного в семисегментный (при соответствующих изменениях подключения выводов микросхем).

При условии правильного переноса монтажа на МК ATMega8/ATMega16 данная прошивка должна точно так-же заработать, как и на ATtiny2313. Для других МК AVR сравнение не проводилось.

Транзисторы VT1-VT4 – любые слаботочные, работающие в режиме ключа.

Принцип работы основан на подсчете количества импульсов полученных от оптопары за одну секунду и пересчет их для отображения количества оборотов в минуту. Для этого использован внутренний счетчик Timer/Counter1 работающий в режиме подсчета импульсов поступающих на вход Т1 (вывод PD5 ножка 9 МК). Для обеспечения стабильности работы, включен режим программного подавления дребезга. Отсчет секунд выполняет Timer/Counter0 плюс одна переменная.

Расчет оборотов, на чем хотелось бы остановиться, происходит по следующей формуле.
M = (N / 20) *60,
где M – расчетные обороты в минуту (60 секунд), N – количество импульсов от оптопары за одну секунду, 20 – число отверстий в реперном диске.
Итого, упростив формулу получаем:
M = N*3.
Но! В микроконтроллере ATtiny2313 отсутствует функция аппаратного умножения. Поэтому, было применено суммирование со смещением.
Для тех, кто не знает суть метода:
Число 3 можно разложить как
3 = 2+1 = 2<sup>1</sup> + 2<sup>0</sup>.
Если мы возьмем наше число N сдвинем его влево на 1 байт и приплюсуем еще одно N сдвинутое влево на 0 байт – получим наше число N умноженное на 3.
В прошивке код на AVR ASM для двухбайтной операции умножения выглядит следующим образом:

Mul2bytes3:
CLR LoCalcByte //очищаем рабочие регистры
CLR HiCalcByte
mov LoCalcByte,LoInByte //грузим значения полученные из Timer/Counter1
mov HiCalcByte,HiInByte
CLC //чистим быт переноса
ROL LoCalcByte //сдвигаем через бит переноса
ROL HiCalcByte
CLC
ADD LoCalcByte,LoInByte //суммируем с учетом бита переноса
ADC HiCalcByte,HiInByte
ret

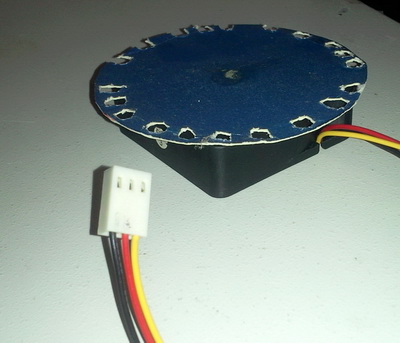

Проверка работоспособности и замер точности проводился следующим образом. К вентилятору компьютерного куллера был приклеен картонный диск с двадцатью отверстиями. Обороты куллера мониторились через BIOS материнской платы и сравнивались с показателями тахометра. Отклонение составило порядка 20 оборотов на частоте 3200 оборотов/минуту, что составляет 0,6%.

DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре

Вполне возможно, что реальное расхождение составляет меньше 20 оборотов, т.к. измерения материнской платы округляются в пределах 5 оборотов (по личным наблюдениям для одной конкретной платы).
Верхний предел измерения 9 999 оборотов в минуту. Нижний предел измерения, теоретически от ±10 оборотов, но на практике не замерялся (один импульс от оптопары в секунду дает 3 оборота в минуту, что, учитывая погрешность, теоретически должно правильно измерять скорость от 4 оборотов в минуту и выше, но на практике данный показатель необходимо завысить как минимум вдвое).

Отдельно остановлюсь на вопросе питания.
Вся схема питается от источника 5В, расчетное потребление всего устройства не превышает 300 мА. Но, по условиям ТЗ, тахометр конструктивно должен находится внутри блока управления оборотами двигателя, а к блоку от ЛАТРа поступает постоянное напряжение 36В., чтобы не тянуть отдельный провод питания, внутри блока установлена LM317 в паспортном включении, в режиме понижения питания до 5В (с ограничивающим резистором и стабилитроном для защиты от случайного перенапряжения). Логичнее было бы использовать ШИМ-контроллер в режиме step-down конвертера, на подобии МС34063, но у нас в городе купить такие вещи проблематично, поэтому, применяли то, что смогли найти.

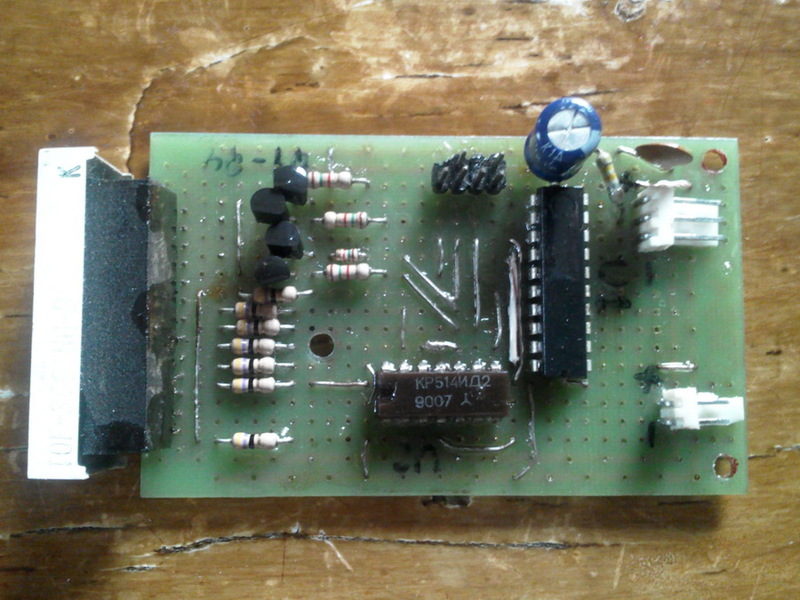

Фотографии палаты тахометра и готового устройства.
DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре

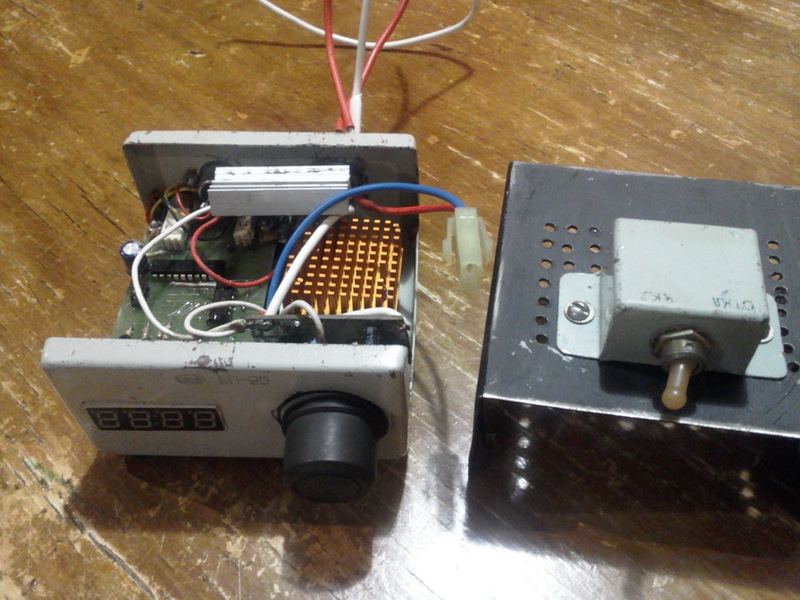

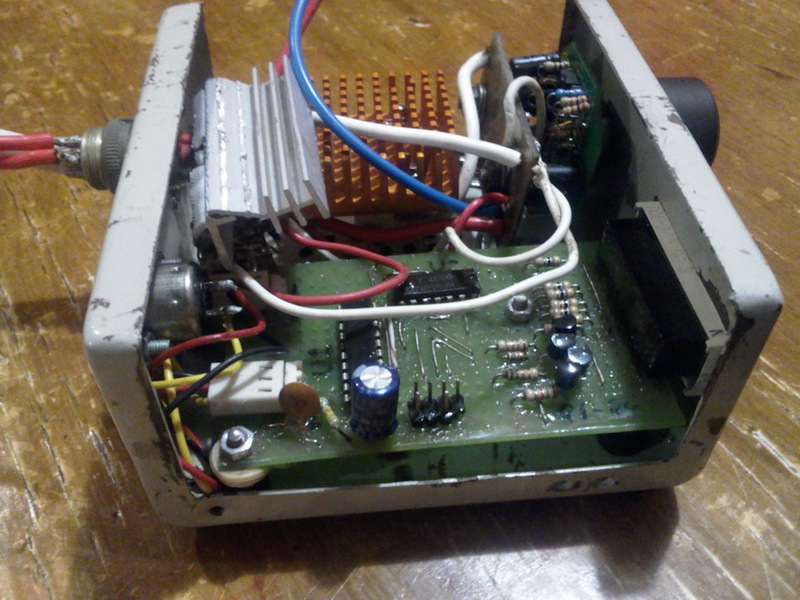

Еще фотографии

DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре
DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре
DIY цифровой тахометр на AVR ATtiny2313, КР541ИД2 и оптопаре

К сожалению, сейчас нет возможности сфотографировать на станке.

После компоновки плат и первой пробной сборки, коробка с устройством отправилась на покраску.

Исходный код, на AVR ASM, файлы проекта AVR Studio4 и скомпилированный .HEX файл находятся здесь:http://djkiridza.org.ua/ldd/taho-v029.zip.

В случае, если у Вас тахометр не заработал сразу после включения, при заведомо верном монтаже:

1) Проверить работу микроконтроллера, убедится, что он работает от внутреннего генератора. Если схема собранна правильно – на циферблате должно отображаться четыре нуля.

2) Проверить уровень импульсов от оптопары, при необходимости подобрать номинал резистора R13 или заменить схему подключения оптопары. Возможен вариант обратного подключения оптотранзистора с подтяжкой к минусу, с включенным или нет внутренним подтягивающим резистором МК. Также возможно применить транзистор в ключевом (инвертирующем) режиме работы.

P.S. по желанию заказчика тахометр отображает не один ноль, а четыре при отсутствии импульсов от оптопары.

P.P.S. Тахометр оказался очень чувствителен к перепадам оборотов двигателя. Незначительные пульсации напряжения вызывают отклонение частоты вращения, что незаметно отображается на экране тахометра. В будущем планирую сделать обработку для округления отображаемых результатов в пределах ±50 оборотов, если это будет нужно заказчику.

Автор: DJKiridza
