Ремонт клика мышки Logitech MX Revolution

Понятное дело, что ремонтировать будем не клик, а кнопку мыши Logitech MX Revolution, а точнее микрик, который лежит под ней. Суть проблемы – стал глючить клик. Вместо одиночного клика при нажатии кнопка срабатывала как двойной, или залипала, как будто давно отжатая кнопка оставалась нажатой.

Мышка хорошая, очень удобная и достаточно дорогая, что бы её просто выкинуть и купить новую. Поэтому сначала были эксперименты с переустановкой SetPoint разных версий по итогам, которых стало окончательно ясно, что проблема сугубо механическая. Гугление так же подтвердило прискорбный факт слабости микриков в мышках Logitech. Хотя, стоит заметить, другой экземпляр предыдущей топовой мышки от Logitech у меня уже живет в режиме крайне агрессивного использования уже около 5 лет и проблем с микриком нет.

Разбираем мышку

Ремонт клика мышки Logitech MX Revolution

Для этого нужно открутить 4 болта на её брюхе, которые спрятаны под нашлепками. Постарайтесь ототдрать нашлепки аккуратно. Клеящийся слой упорно остается на брюхе. И не гните их, если потом останутся заломы на нашлепках, то выровнять их будет проблемно. После откручивания болтов верхняя крышка легко снимается, но соединяется с нижней частью шлейфом. Шлейф длинный ремонту микрика не мешает, но при желании его можно отсоеденить.

Злополучный микрик перед нами

Модель D2FC-F-7N. Кстати гугление по этому номеру дало несколько очень интересных ссылок. Они будут в конце статьи. На вскидку найти эти микрики в сети в московских магазинах не получилось. На ебее они есть по цене от 3 долларов за пару. Также такие микрики использовались и вдругих мышах Logitech, соответственно если у вас где то валяется дохлая, то можно выпаять микрик из старой мышки и перепаять в новую.

Я же решил разобрать микрик

Ремонт клика мышки Logitech MX Revolution

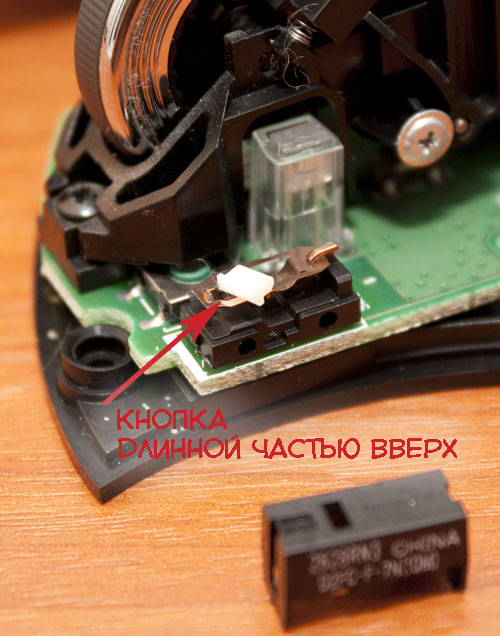

Сделать это не сложно. Поддеваем тонкой отверткой или ножом крышку сначала с одного бока, потом с другого, снимаем крышку. Когда снимаем крышку из неё вываливается кнопка. Постарайтесь её не потерять. Обратно кнопка вставляется длинным концом в крышку.

Ремонт клика мышки Logitech MX Revolution

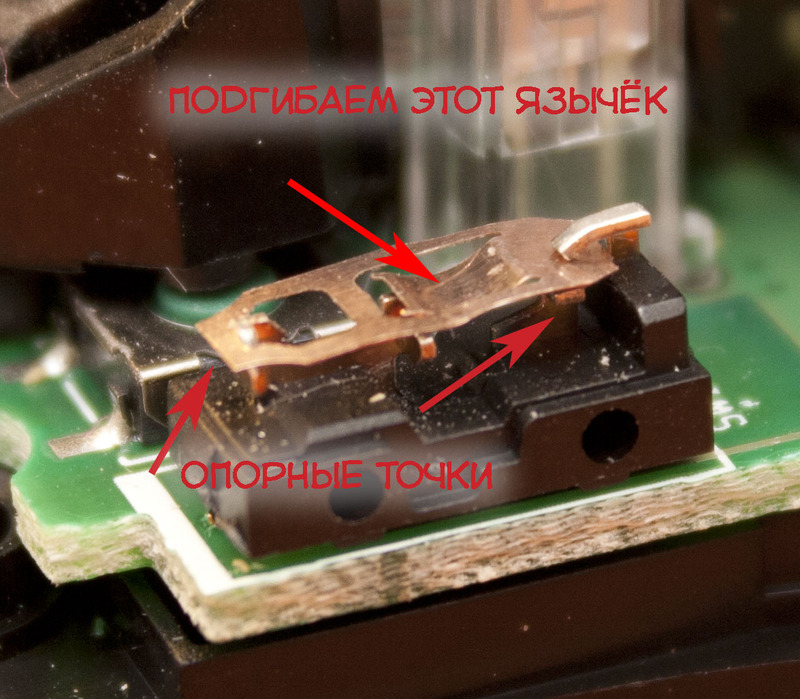

Суть проблемы залипающей кнопки в том, что устает язычок вот у этой пластики. Пластинку нужно снять, язычок слегка отогнуть и пластинку вставить обратно.

Ремонт клика мышки Logitech MX Revolution

Самое сложно во всем ремонте это как раз поставить пластинку обратно. Она мелкая, легко гнется, вставить её надо так, чтобы было напряжение, чтобы правый конец пластинки плотно прижимался к верхнему контакту справа.

На разборку мышки у меня ушло минут пять, на установку пластинки в первый раз с полчаса. Потом я ещё дважды разбирал мышь, чтобы клик был более внятным. Но в итоге мышь работает. В качестве бонуса клик стал более тихим.

В заключение несколько полезных ссылок, которые мне очень помогли.
Очень рекомендую перед началом ремонта посмотреть ссылки, особенно в плане отгибания язычка.
Подробные фотки разборки Logitech MX Revolution, ремонт микрика у другой мышки, ещё про микрик.

Автор: Azzrael

Поделиться

  1. Frostwolf:

    Спасибо за статью, все получилось, была именно такая проблема, уже думал покупать мышу перфоманс (след. поколение логитех), благодоря ремонту съэкономил около 4к руб..

  2. Andy:

    Автору спасибо, замучался обратно ставить, кнопочка вываливалась, в итоге плюнул на кнопку (именно плюнул) перевернул корпус и установил на место.

  3. Andrei:

    Огромное спасибо Автору!!!
    Перестала работать правая клавиша мыши. Бегом в ремонт. Типа пусть каждый делает свое дело. Починили быстро. Но клик был противный. Говорят кнопка снизу уже сработалась (мышке 3 года). Я поверил.
    Дома обнаружил, что скролл почти не работает.
    Благодаря вашей статье за 1 час починил и микрик и скролл. А как за себя рад.
    А вот мастера оказались гадами. Правда не жадными :-)

    Теперь интересно все ли микрики так можно починить? :-) А то есть несколько мест про которые другие мастера чесали, что невозможно починить.

  4. Александр:

    Всё супер, всё работает, но исчез звук клика. Без него очень не привычно. Как нужно подогнуть язычок, чтобы вернуть звук нажатия или, может быть, там ещё какая хитрость? Можете выложить фотографию уже правильно подогнутого язычка и правильной его установки (куда должен упираться язычок, левая и правая стороны)?

  5. максим:

    Спасибо за статью.
    В прошлом я, к сожалению, похоронил дрогущую Razer Naga из-за этой проблемы с даблкликом.
    Теперь собирался похоронить дорогущую в прошлом Logitech G9X Laser Mouse (100 баксов!) с той же проблемой.
    В ней также стоит микрик Omron D2FC-F-7N. Мышка с ним отработала 7 лет.
    Но кризис и подобная мышь стоит уже 7000 рублей. Задавила жаба менять мышь. Стали искать способ ремонта даблклика.
    И о чудо, нашел эту статью.
    Сбор разбор прошел успешно. Клик починил. Деньги сэкономлены.

  6. Kana:

    Старайтесь не перегнуть, так как я сломал ножку, купил новые за 73 рубля 10 шт https://ru.aliexpress.com/item/10PCS-OMRON-Micro-Switch-Microswitch-D2FC-F-7N-For-Mouse-Button-Fretting-D2F-J-Microswitch/32803650097.html
