Часы из винчестера за пару часов

в 18:15, , рубрики: diy или сделай сам, винчестер, Часы, часы для гиков, метки: , ,

В 2009 году на Хабре я увидел фото с часами из винчестера за 60 долларов. Так как я просто торчу от железок, люблю их тискать и разглядывать, а блеск блинов из HDD меня просто завораживает, то штуковина понравилась и через какое-то время я по мере умений повторил чужой опыт. Впереди время праздников, выходных и, возможно, кто-то захочет заняться таким же рукоделием. Дальше трафик и картинки.

Минимальный набор материалов и инструментов

  1. Винчестер (лучше неисправный)
  2. Часовой механизм (возможно, подойдет не любой)
  3. Набор стрелок (часовая, минутная, секундная)
  4. Суперклей
  5. Двусторонний скотч или толстая такая клейкая лента
  6. Отвертка для разборки винчестера
  7. Дрель или другие инструменты для обработки металлов

У меня в хозяйстве завалялись три дохлых винчестера. Пациенты и обычные инструменты при сборке часов:
Часы из винчестера за пару часов

Особенно полезна отвертка с набором сменных бит, суперклей и китайская лупа с подсветкой, помогающая моему дряхлеющему зрению. Набор ключей-звездочек понадобился, так как в в новых винчестерах производители полюбили использовать такие винты, а не обычные, крестовые. Причем эти новые винты запросто облизываются и выкрутить их уже практически невозможно. Таким оказался пациент справа, крякнувший диск WD из Apple iMac.

Часы из винчестера за пару часов

Разбираем пациентов насколько это возможно, анализируем содержимое.

Часы из винчестера за пару часов

Крайний слева, древний Fudjitsu, оказался самым тонким, а значит, и самым удобным в моем случае. Дело в том, что платформа винчестера служит основой для часов и вам на ней нужно как-то размещать часовой механизм. Для меня предпочтительным вариантом всегда является помещение часового механизма сзади. Некоторые авторы вырезают в корпусе отверстие по размеру часового механизма и неким образом сопрягают их. Крайний вариант справа (самый современный винт) оказался непригодным на данный момент. Во-первых, у него слизались шестигранные шлицы на винтах, а во вторых, часовой механизм пришлось бы помещать на передней стороне предполагаемых часов, выпячивая вперед блин, который с большой долей вероятности, скрыл бы часть прекрасного механизма передвижения головок. Сравним толщину корпусов, Fudjitsu, Samsung и WD:

Часы из винчестера за пару часов

№№2 и 3 подождут до лучших времен. Подгоняем другие ключевые компоненты. Будильник-донор за 70 рублей из Ашана (его нутро лежит рядом), а также часовой механизм для рукодельников из Леонардо за 135 рублей.

Часы из винчестера за пару часов

Тут стоит отметить, что мысль сэкономить, купив дешевого донора, оказалась неудачной: высота поворотной стойки, на которую насаживаются стрелки, оказалась чрезмерно мала и собирать на таком механизме часы сложнее, так как нужно будет укладываться буквально  доли миллиметра. Что поделать — производитель рассчитывал на тонкий бумажный циферблат. Сравните высоту сами:

Часы из винчестера за пару часов

Обратите также внимание на стрелки. Огромные стрелки слева куплены в том же Леонардо за 75 рублей. Немного дороговато за несколько капель крашеного алюминия, зато они идеально подходят к их часовому механизму. И при этом совершенно не годятся для часов из винчестера, так как чрезмерно велики. Я их просто обрежу, пока не найду более подходящие.  Стрелки справа вынуты из донора и, увы, подходят только для его часового механизма. Откладываем.

Также у меня в хозяйстве уже имеется запас блинов из разных винчестеров, разных оттенков и толщины:
Часы из винчестера за пару часов

Дальше — самое интересное.

Как я уже сказал выше, варианты монтажа часового механизма могут варьироваться в зависимости от формата винчестера, разновидности используемого часового механизма, стрелок, желаемого результата и иных ограничений, обусловленных причудами и решениями производителя тельца.

В моем случае я решил разместить ходовой механизм позади, стойку для стрелок пропустить через пластину двигателя, предварительно выбив сам двигатель из нее. Иногда удается сохранить двигатель на месте, выбив шпиндель. Тогда посаженный обратно блин выглядит эстетичнее. Как вариант — можно просверлить шпиндель или использовать для декораций весьма симапатичные прижимные пластины-шайбы блинов. Мне эта воня была ни к чему из-за обозначенного лимита времени. Итак, аккуратно демонтируем и выбиваем двигатель:

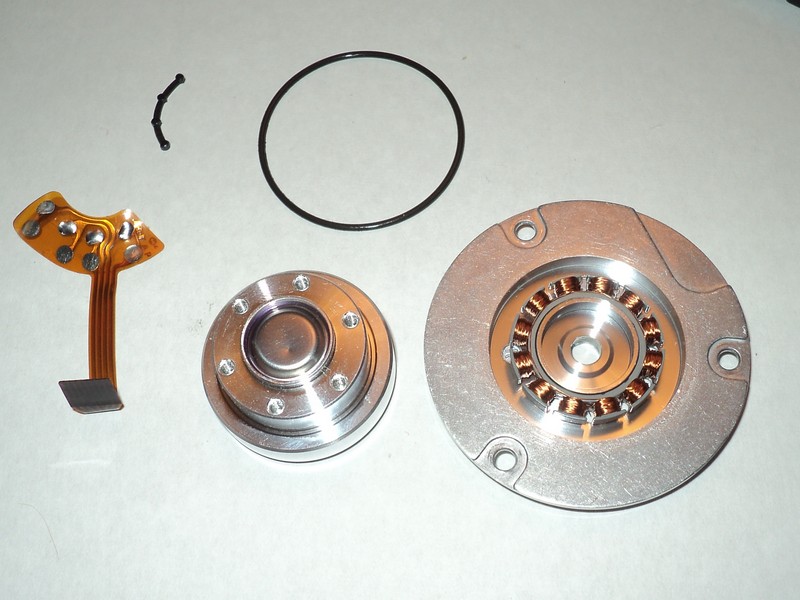

Часы из винчестера за пару часов

Отверстие по центру оказалось слишком узким, пришлось его расширить при помощи дрели. Тисков я в квартире не держу, поэтому их роль выполняет дежурный кусок ДСП и саморезы, которым фиксируется деталь. Это необходимо, так как при сверлении она сильно нагревается, да и просто может отлететь в сторону, нанеся травмы:

Часы из винчестера за пару часов

Отверстие расширено, проводим примерку. Прикручиваем пластину на место, вставляем механизм сзади, и видим, что в таком варианты резьбы, которая окажется над блестящим блином, не хватит чтобы зафиксировать механизм гайкой из-за торчащих шляпок винтов:

Часы из винчестера за пару часов

Решение приходит быстро: винты выкручиваем, а пластину приклеиваем на суперклей, благо детали подогнаны идеально и отлично прилегают друг другу. Шляпки устранены, выигрываем необходимый миллиметр. Как вариант, можно было приклеить часовой механизм сзади на тот де суперклей или двусторонний скотч и не использовать гайку. Но я предпочитаю собирать так, чтобы изделие позднее можно было разобрать, ничего не отрывая.

Фиксируем блин, прижимаем его резиновой шайбой и гайкой к механизму, затягивем до полной фиксации.
Часы из винчестера за пару часов
Сторонники эстетизма (и я) предпочитают более технологичные и красивые решения, но у меня временной лимит. Чтобы блин не разболтался, фиксирую его тремя каплями суперклея прямо к телу винта.

Вид сбоку:
Часы из винчестера за пару часов

Водружаем на место предварительно обрезанные стрелки. и снятые ранее для удобства детали механизма позиционирования головок. Получилось несколько ублюдочно необычно, но подходящих стрелок нет, поэтому, скрежеща зубами, терпим.

Часы из винчестера за пару часов

Взгляд падает на оставшуюся крышку от винта. Недолго думая, прикручиваем ее сзади, закрыв часовой механизм и придавая конструкции весомости. Крепление на стену обеспечивается просверленным в крышке отверстием под обычные настенные гвозди и дюбели:

Часы из винчестера за пару часов

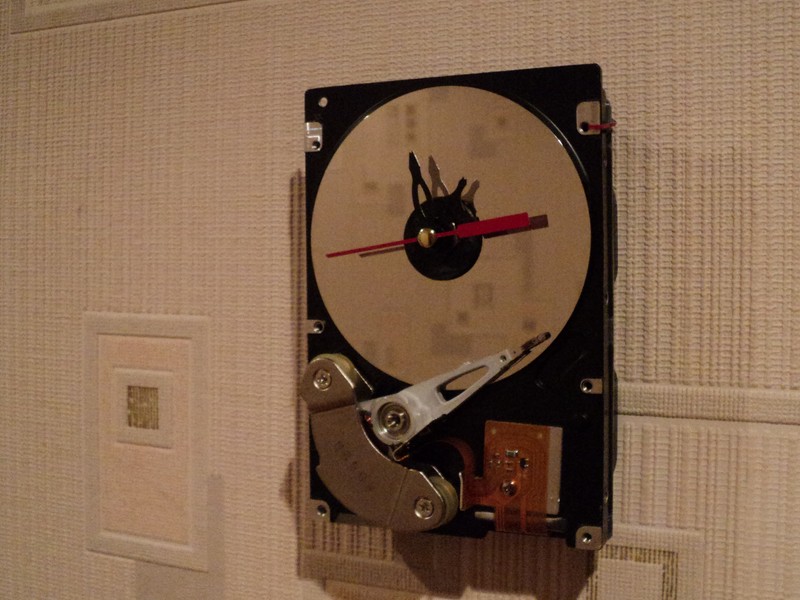

Вешаем на стену:

Часы из винчестера за пару часов

Ставим в телефон напоминание, что нужно купить флуоресцентной краски и покрыть ею стрелки и, возможно, еще какие-то штуковины.

Милый сувенирчик, прикол, гаджет, украшение интерьера, подарок готов. Любуемся.

Я пытался исследовать вопрос с коммерческой точки зрения и пробовал продавать предыдущие поделки за 1000 рублей постепенно понижая цену до 600, но за три недели никто не купил. Может, неинтересно (хотя объявление просматривали), может дорого, а может аудитория и сайт не тот, но не купили.

Задавайте ваши вопросы.

Автор: ChemAli
