Дворец для Hakko T12, или что общего у паяльной станции с ёжиком

в 21:38, , рубрики: 3D-печать, 3d-принтер, diy или сделай сам, Hakko T12, Корпуса и блоки питания, паяльная станция, Производство и разработка электроники, Электроника для начинающих, метки: ,

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 1

Доброго вам времени суток, уважаемые гики и сочувствующие! Вчитайтесь внимательно в эти строки великого поэта:

Я знал одной лишь думы власть,
Одну, но пламенную страсть:
Она, как червь, во мне жила.
Изгрызла душу и сожгла!

Михаил Юрьевич смог точно описать душевные терзания, обуревающие множество радиолюбителей в поисках мощной, полностью автоматической, точной, универсальной, надёжной и недорогой паяльной станции.

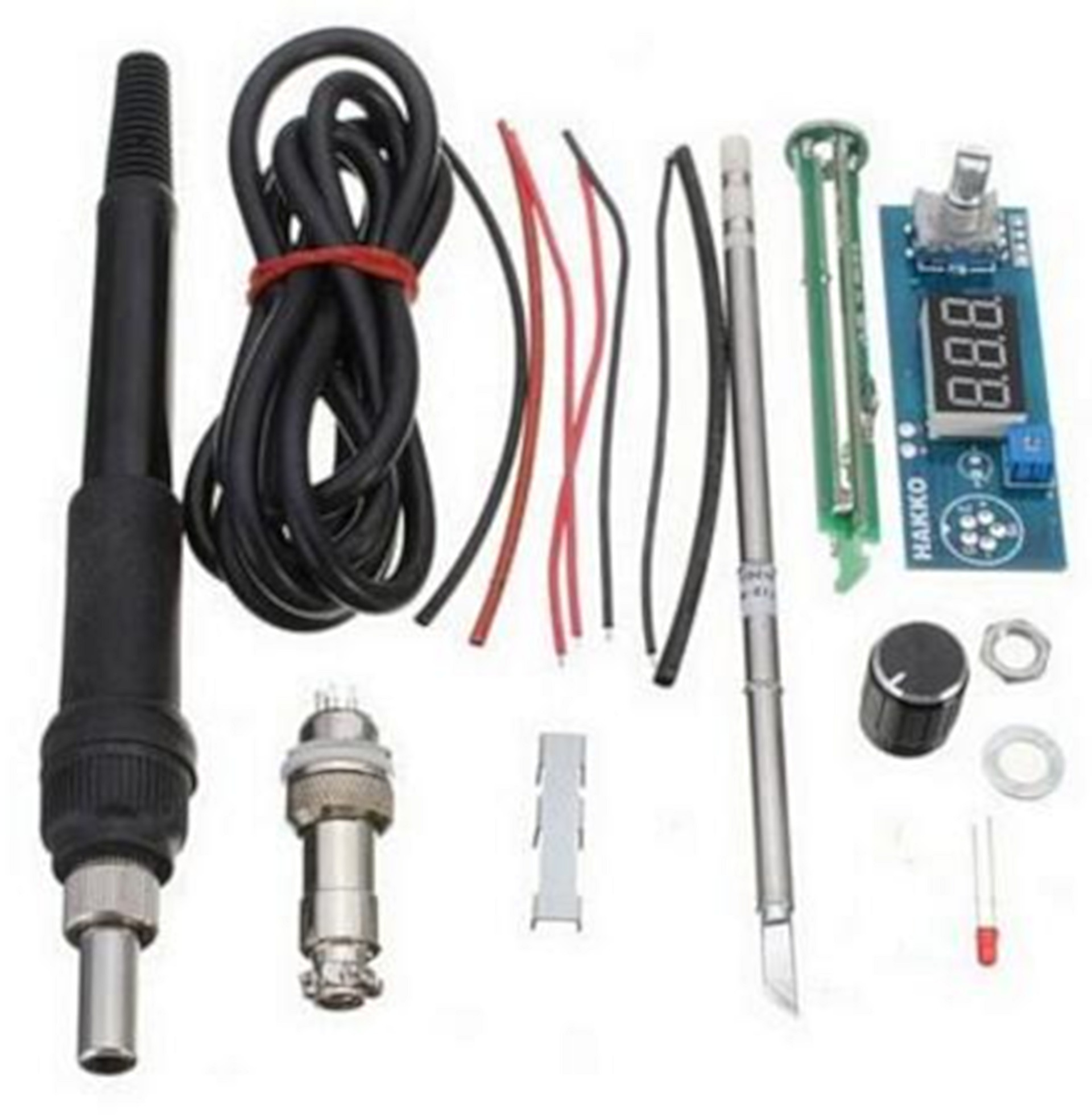

Благодаря трудолюбивым китайским товарищам, вышеописанная (как, впрочем, и множество других) мечта вполне может стать явью при относительно небольших финансовых затратах. Речь пойдёт о наборе для сборки паяльной станции на жалах Hakko T12. Этот набор стоит менее 18 евро на Aliexpress и содержит все необходимые детали, кроме блока питания и корпуса. В сети можно найти множество обзоров этого набора.

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 2

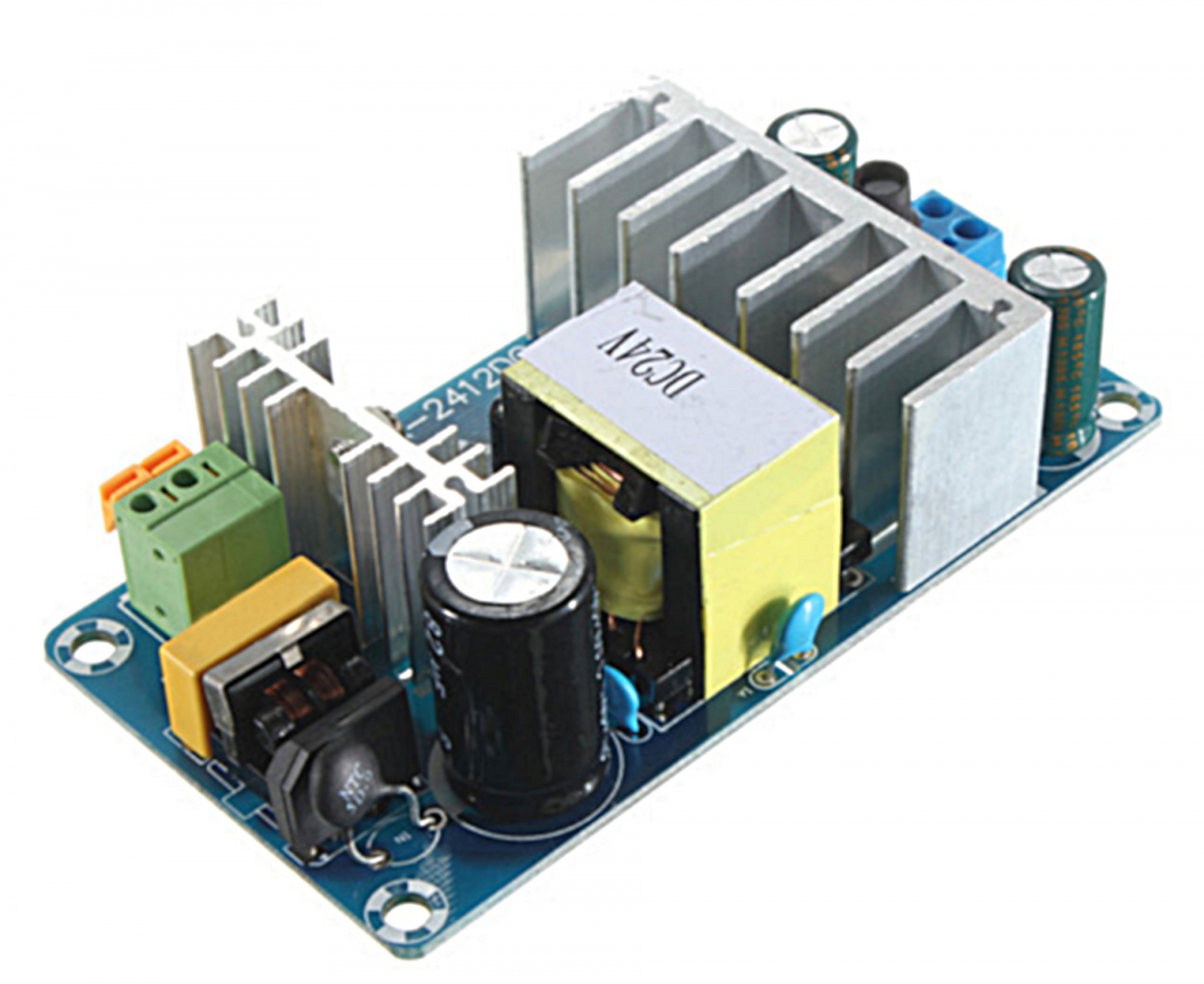

Компактный стоваттный (на самом деле, нет) блок питания на 24 вольта стоит около 8 евро с пересылкой.

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 3

Проблема этого блока питания в значительном нагреве при нагрузке более 75 ватт. Поскольку паяльная станция потребляет значительно меньшую мощность, этот блок питания можно с чистой совестью считать подходящим кандидатом.

Перейдём к корпусу: именно здесь открывается максимальный простор для творчества и кроются значительные трудности для радиолюбителей, не имеющих 3D принтера в личном пользовании. Как известно, дом поросёнка должен быть крепостью корпус электронного устройства служит не только вместилищем его компонентов, но и предупреждает попадание внутрь посторонних предметов. Корпус также защищает пользователя от поражения током. Если же корпус паяльной станции имеет возможность установки держателя паяльника, „третьей руки“, лупы с подсветкой и возможности размещения губки для очистки жала, то это уже не корпус, а дворец.

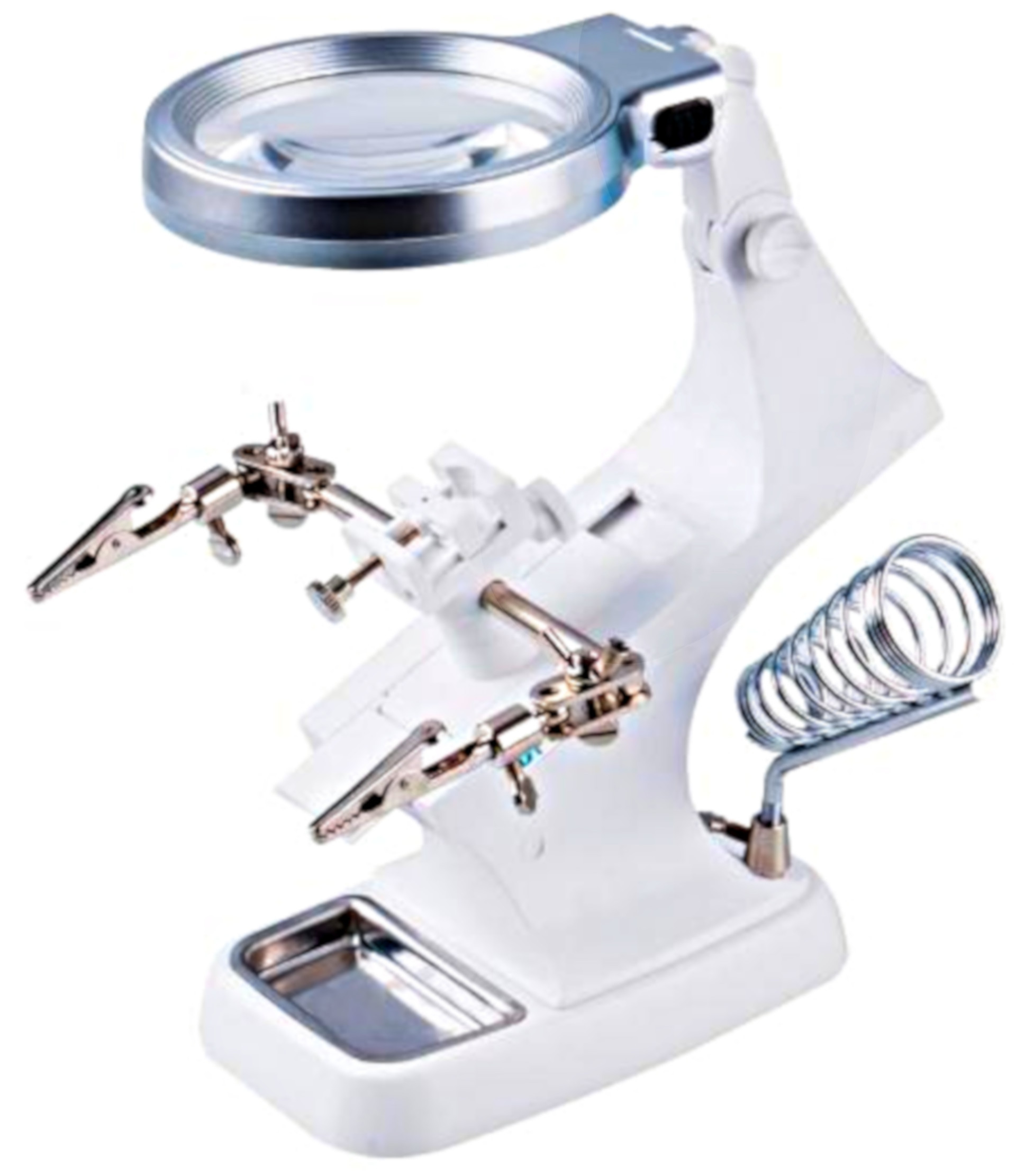

Некоторые из вышеупомянутых частей объединило в себе следующее замечательное устройство:

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 4

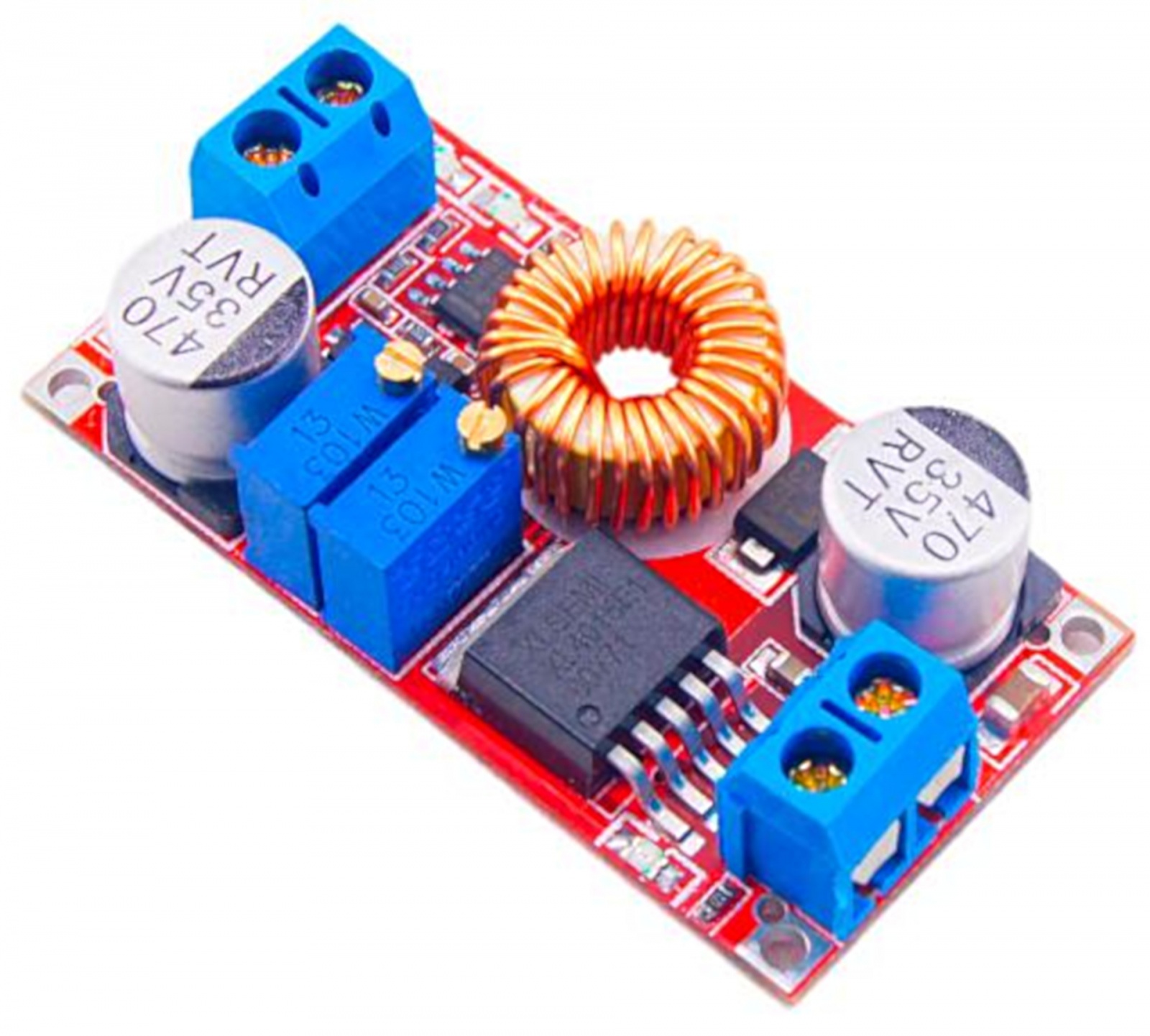

Единственной проблемой этого устройства является тонкий и плохо проложенный кабель для питания светодиодной подсветки. Этот кабель лучше всего сразу заменить. Поскольку светодиодная подсветка требует источника питания 5 вольт, нам придётся приобрести также преобразователь напряжения с 24 до 5 вольт. Китайские товарищи расстаются с нужным устройством за символические 1,8 евро.

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 5

Обратите внимание: этот прреобразователь построен на основе микросхемы XL4015. Несмотря на заявленный выходной ток 5 ампер, этот преобразователь работает без перегрева только при токе менее 2,3 ампера. Поскольку в этом преобразователе реализована регулировка выходного тока, для надёжной работы можно просто установить максимальный ток на уровне 2,2 ампера и забыть о проблеме.

Как известно, нет такого тюбика с зубной пастой, откуда нельзя было бы выжать ещё капельку. Это высоконаучное наблюдение натолкнуло меня на мысль вывести полученные напряжения 24 и 5 вольт на наружные клеммы и использовать паяльную станцию как блок питания. Естественно, два разъёма USB так и просились на переднюю панель. Немцы называют это «Eierlegende Wollmilchsau» (яйцекладущая щерстомолочная свинья).

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 6

Осталось приобрести кабель питания с резиновой изоляцией (мягкий и не плавится), сетевой выключатель со световой индикацией, немного монтажного провода в силиконовой изоляции (мягкий и не плавится), пару разъёмов USB, четырёхконтактный клеммник (такие используются для подключения акустических систем), 20 саморезов М3 и 8 саморезов М2.

Высокую честь изготовления корпуса заслужил мой домашний 3D принтер fakeQR. Материалом для корпуса был выбран филамент PETG китайского производителя Winbo (китайское с китайским в китайском, то ли ещё будет). PETG имеет массу преимуществ перед другими материалами: отличное межслоевое сцепление, никакого варпинга („съёживания“) при печати больших объектов, высокая прочность и устойчивость к факторам внешней среды. Из этого материала изготовлены, например, бутылки Кока-колы.

После короткой возни в замечательном бесплатном CAD DesignSpark Mechanical были созданы части будущего мегакорпуса суперпаяльной мегастанции.

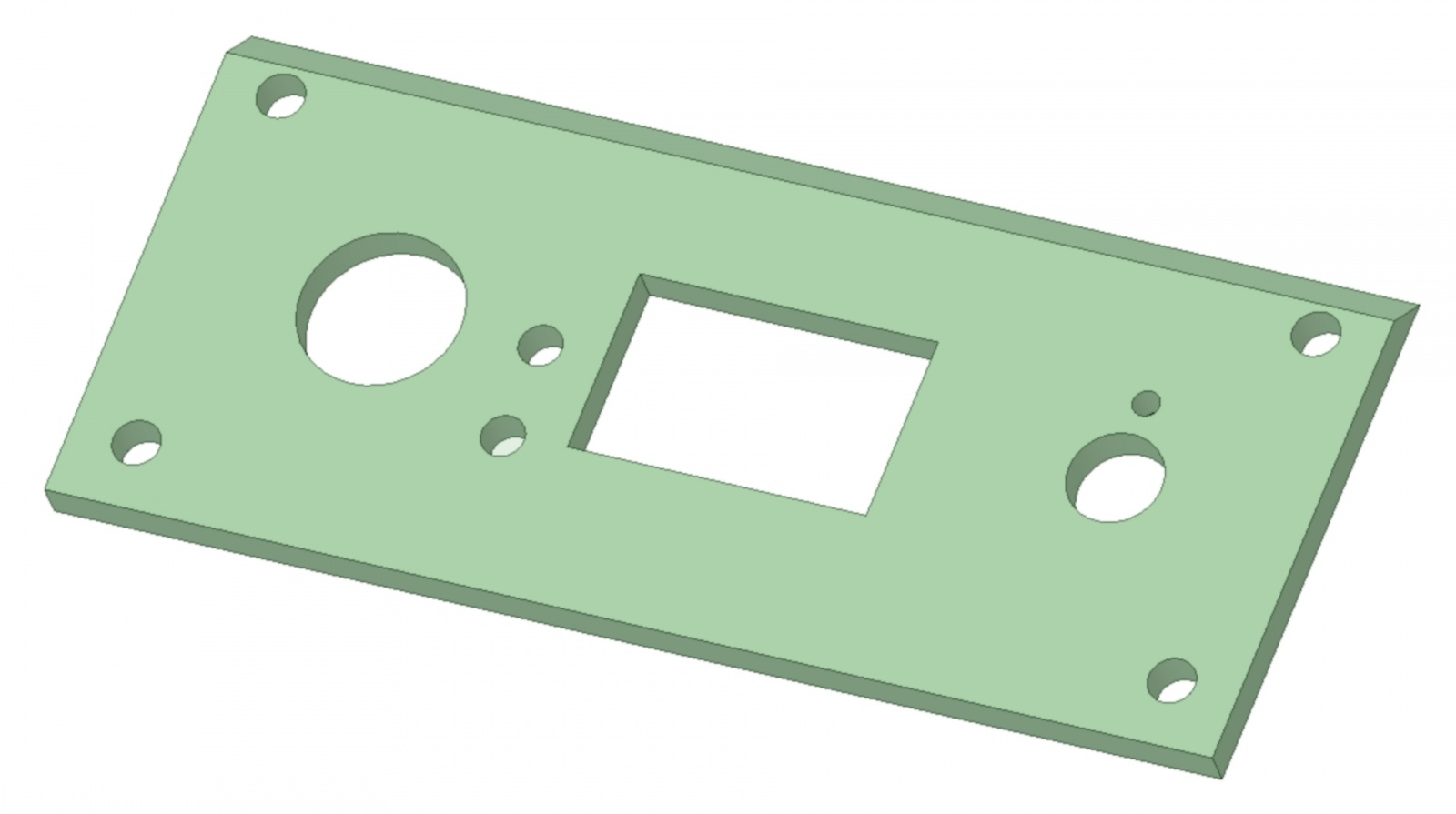

Фронтальная панель. Служит для фиксации электронного блока управления паяльной станции на основной части корпуса

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 7

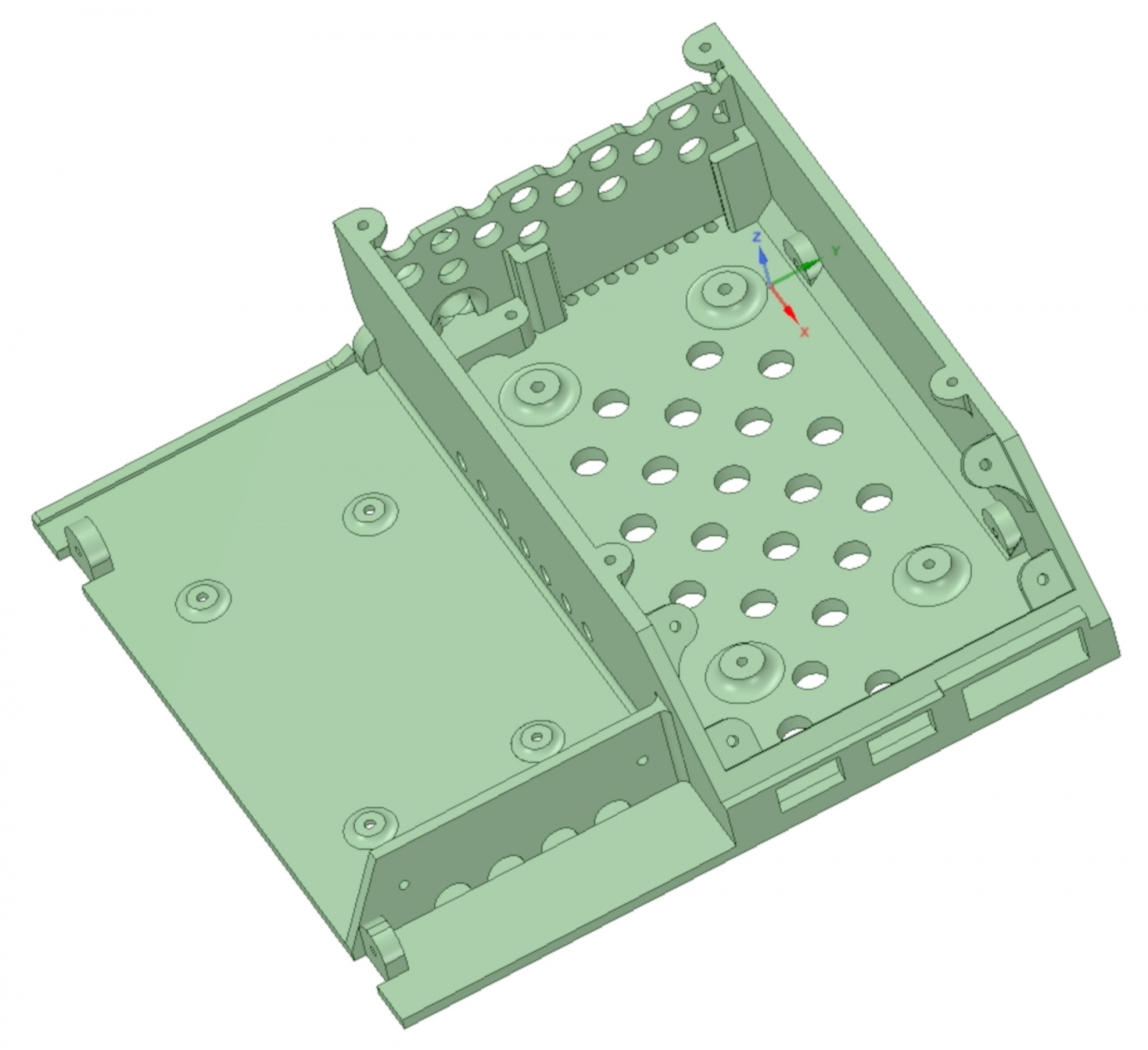

Основная часть. К ней прикручиваются все остальные части корпуса и электронные компоненты.

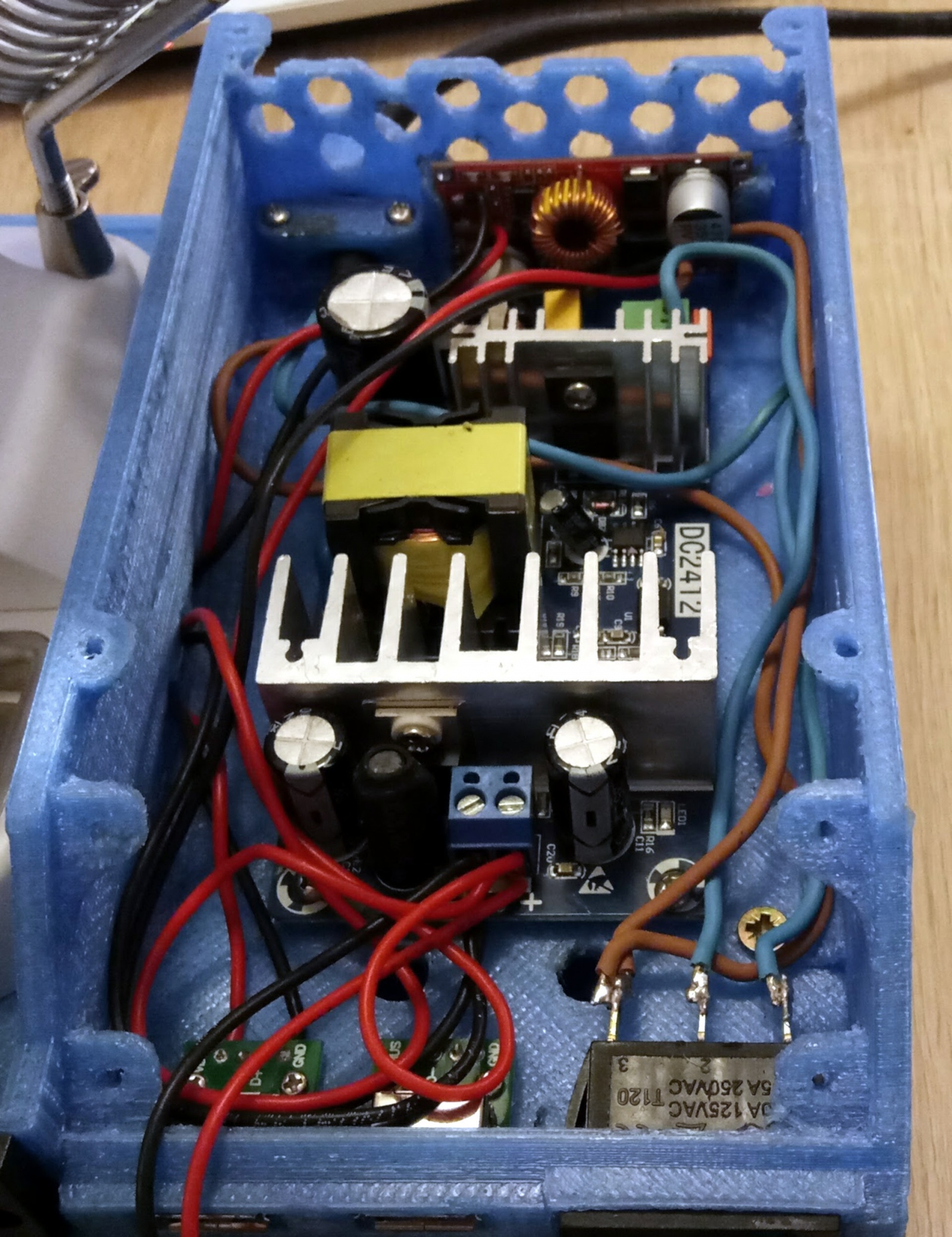

На передней стенке основной части расположены следующие элементы: два гнезда USB. выключатель питания (выключатели на задней панели являются чем-то вроде преступления против человечества, по моему мнению), ушки для закрепления фронтальной панели с электронным блоком. На задней стенке находится карман для преобразователя напряжения и вентиляционные отверстия. Отверстие для кабеля питания снаружи имеет воронкообразную форму, для предотвращения излома кабеля. Блок питания располагается на на некоторой высоте от нижней стенки, чтобы обеспечить свободный доступ воздуха через нижние вентиляционные отверстия.

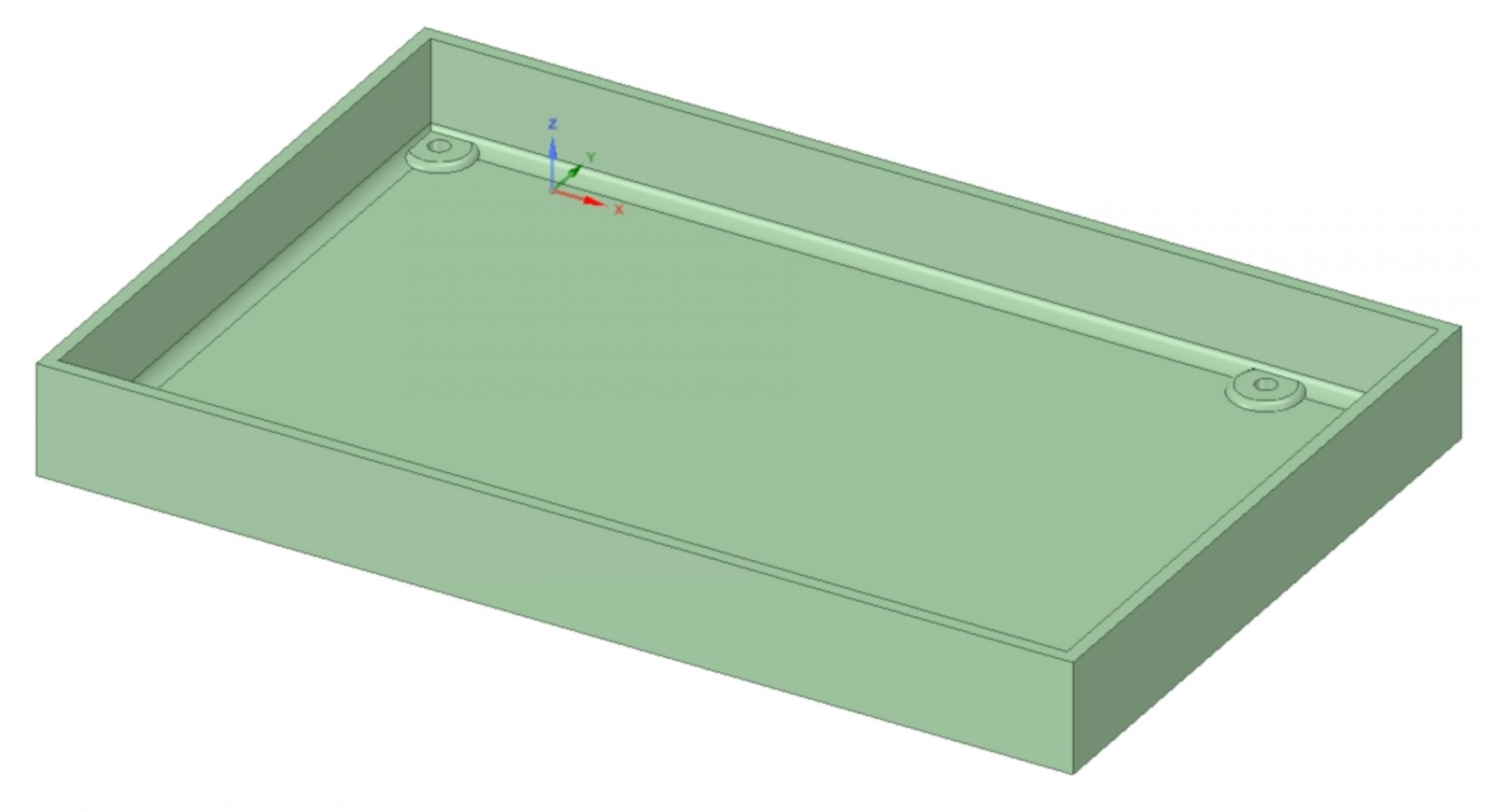

Крышка отсека электроники выпонена в виде ванночки, в которой можно складывать разную мелочь. Корпус выполнен так, что ни капли олова, ни какие-либо мелкие предметы не могут попасть в отсек электроники.

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 8

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 9

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 10

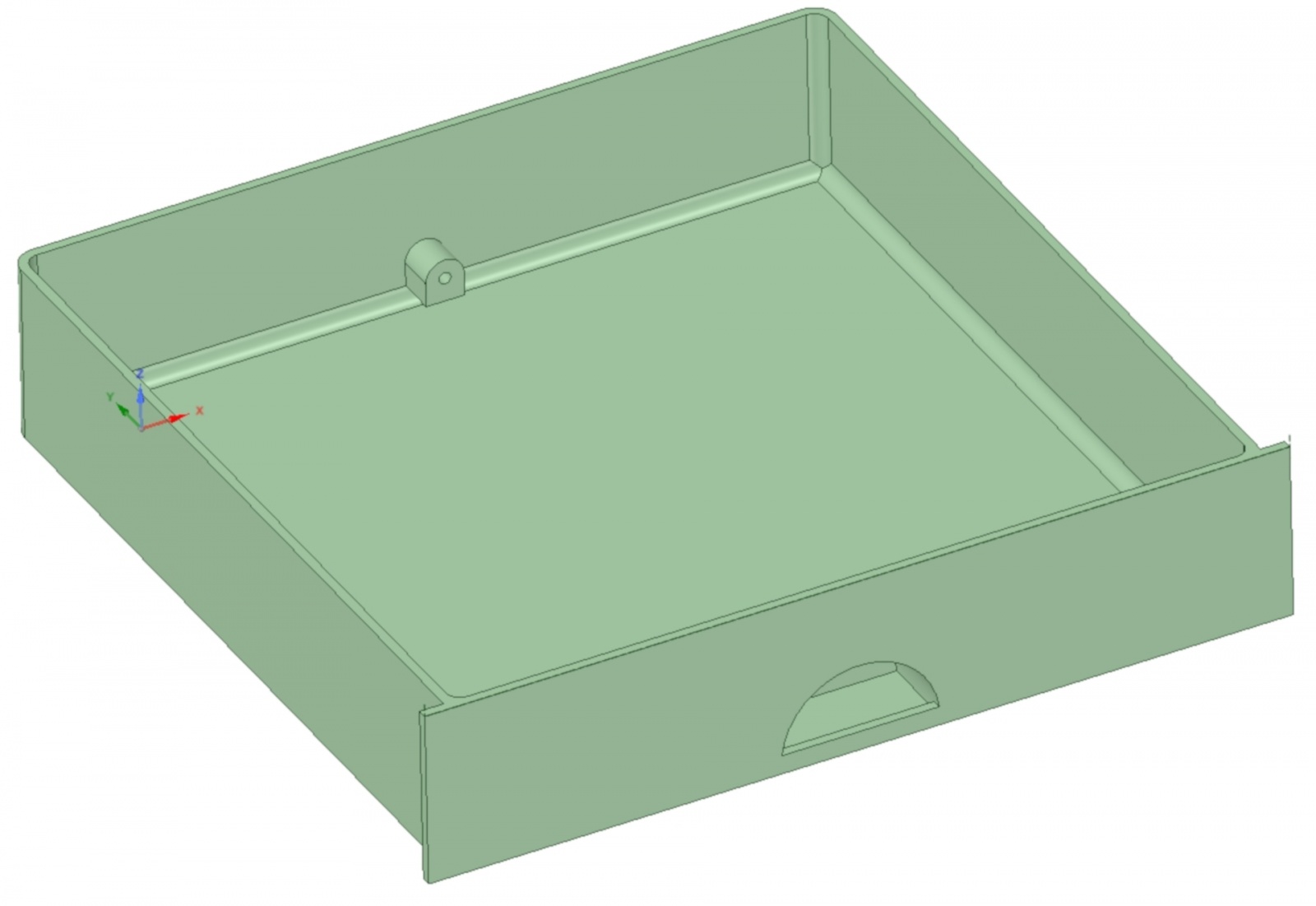

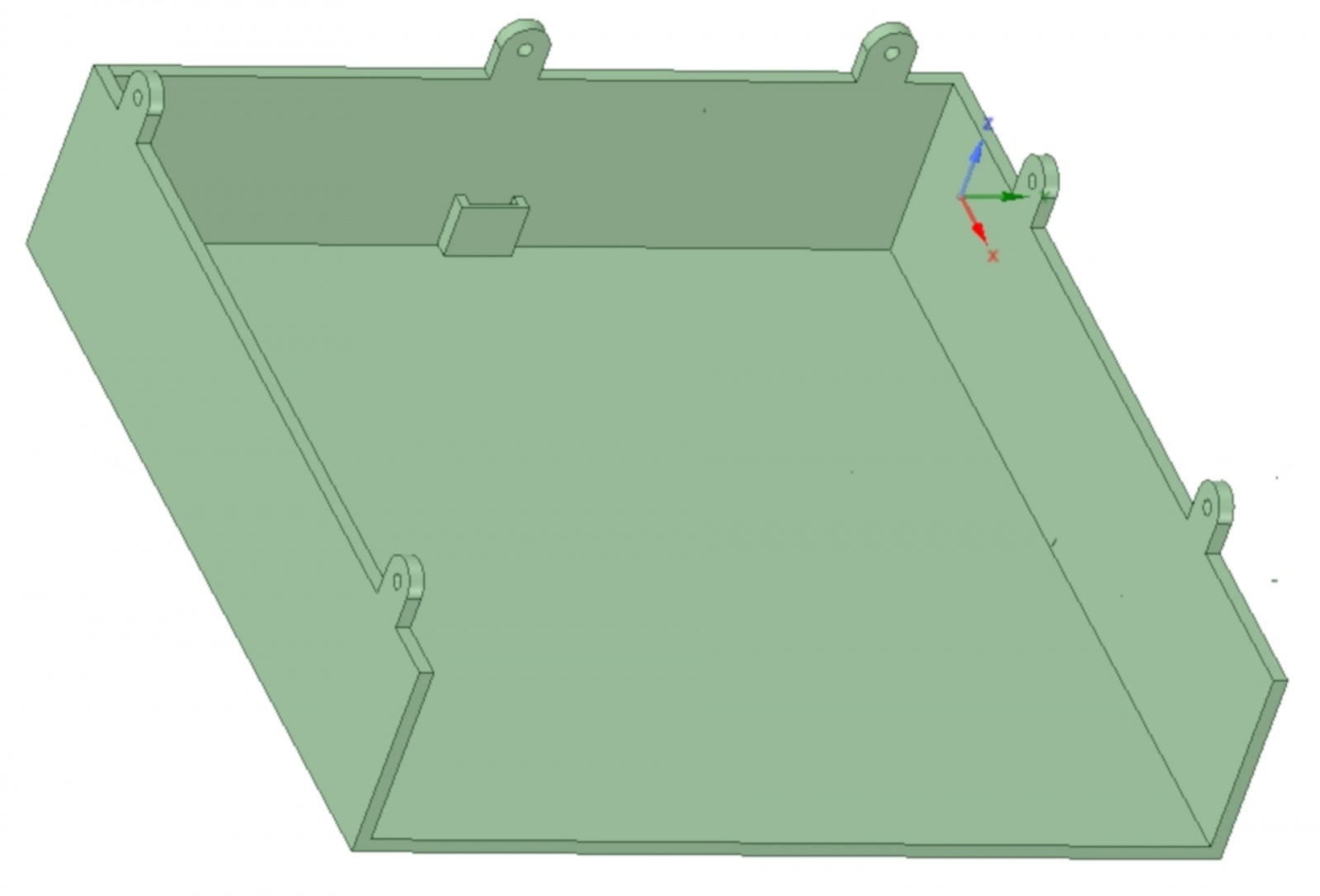

Нижняя часть и выдвижной ящичек. На внутренней стороне задней стенки нижней части расположен кармашек для магнита, в соответствующем месте ящичка предусмотренно отверстие для винта из магнитного материала. Удержание ящичка магнитом – дешёвое, надёжное и простое решение, по моему мнению.

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 11

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 12

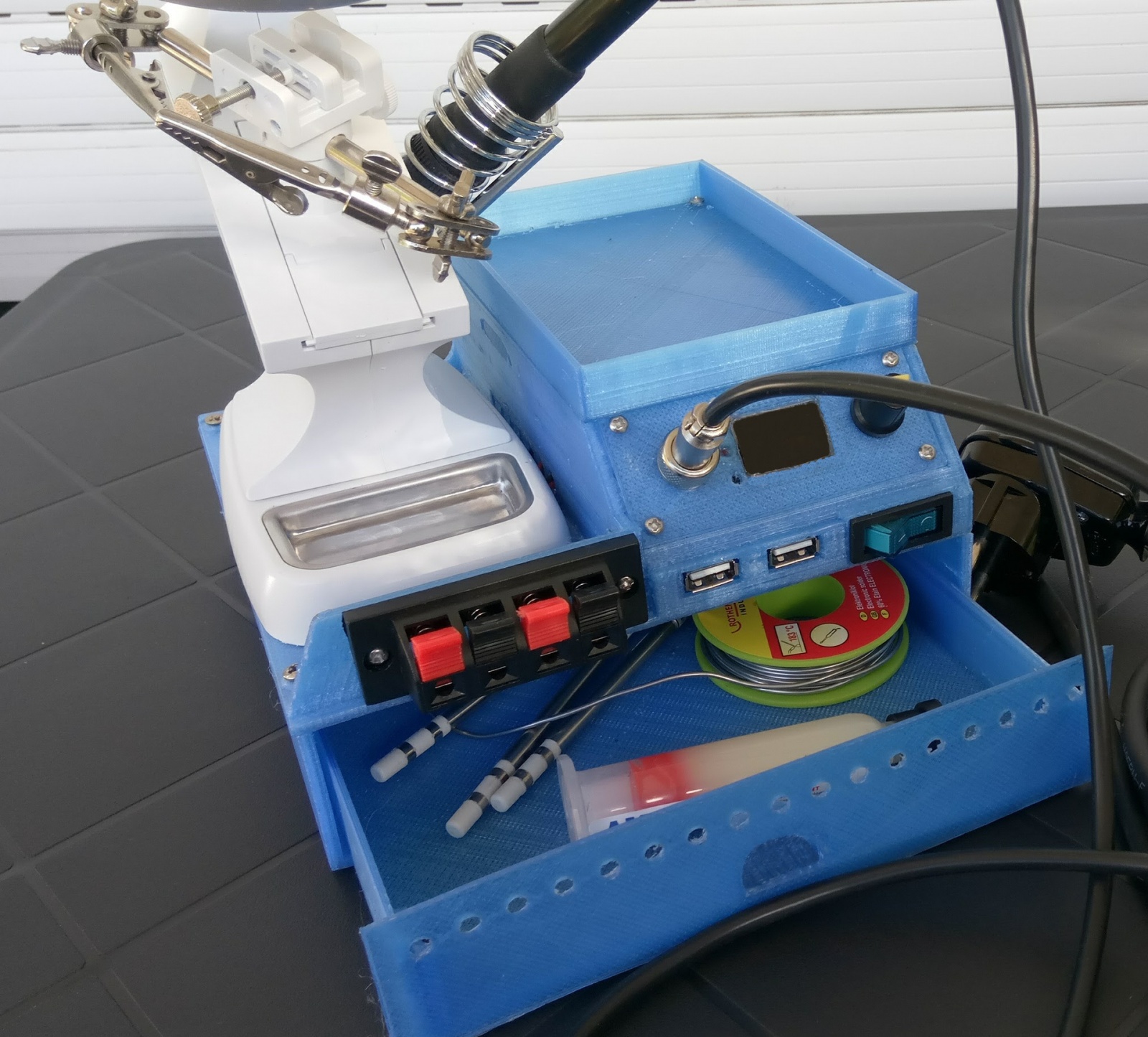

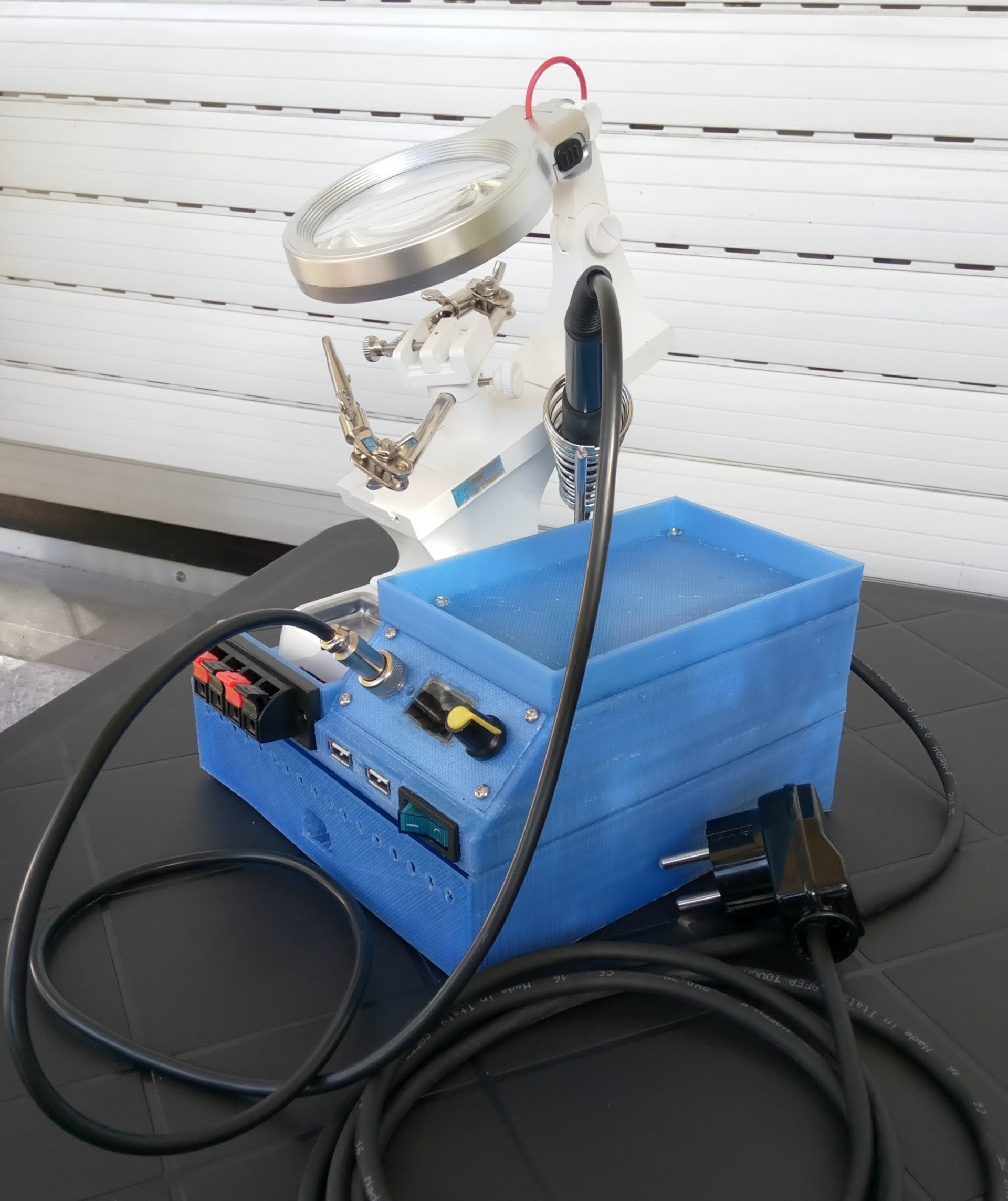

После сборки паяльная станция выглядит в точности как ёжик из известной сказки Ушинского. (зверёк был „неладно скроен, да крепко сшит“ и тем многих бед избегал).

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 13

Дворец для Hakko T12, или что общего у паяльной станции с ёжиком - 14

Уже после сборки первого варианта 3D модели были исправлены, доработаны и упрощены, скачать их можно здесь. Публикуется под лицензией WTFPL
Ну, и традиционное: Have fun!
