Моддинговые ангельские глазки

Пролог: купил я себе средство передвижения – скутер. Ну и естественно сразу же захотелось заняться колхозным тюнингом его моддингом. Было желание что-то сделать, но не мог никак придумать. У товарища заметил во дворе автомобиль BMW. Спросил его насчет ангельских глазок, он сказал что нетуу него их, дорогие. С этого момента у меня и появилось желание сделать ангельские глазки.

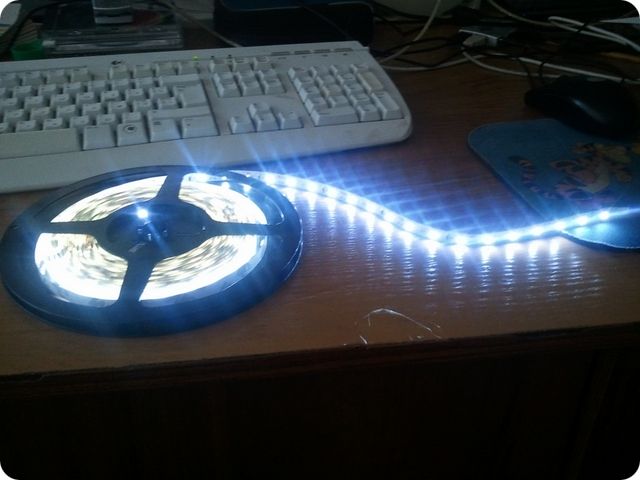

Делал много конструкций, но они не давали желанного результата. В итоге сделал 2 платы на каждый «глаз», припаял туда SMD светодиодов с благополучно распаянной китайской светодиодной ленты. Выбор был сделан – решил взять светодиоды, так как настоящие ангельские глазки дорогие по цене… Притом мы не ищем легких путей.

Моддинговые ангельские глазки

Увы, ворклога не делал. Потому просто покажу конечный результат.

Моддинговые ангельские глазки

Покатался я с этими глазками чуть больше года. Но, как правило, каждый пилот двухколесной техники зимой старается улучшить своего коня, потому и я решил снова вернуться к моддингу своего скутера. Появилась идея модернизировать эти «ангельские глазки». Посидел, почесал голову и бороду, решил сделать небольшую примочку, при помощи которой эти глазки бы моргали. Так как в программировании не силен, я обратился за помощью к другу, который участвовал в создании этого устройства.

Обсудили что и как… Я дал тех задание, с которого все и началось. Идея была следующей – глазки при включении плавно зажигаются, а потом я могу переключать режимы, которых изначально я придумал 2:
— глазки работают в профазе
— глазки по очереди зажигаются

Все было реализовано лишь в протеусе, далее очередь стояла за мной – купить запчасти и сделать печатную плату. При помощи ЛУТа сделал плату, запчасти купил, собрал, прошил, друг прошивку отладил – все устраивало. Но, как оказалось позже, памяти в контроллере еще хватало и мой менталитет не разрешил этим не воспользоваться, потому последовала очередная модификация этого девайса. В частности, было добавлено еще несколько режимов. Автор прошивки Алексей подсказал небольшую идею – при выключенных габаритах (не всегда ж вечер) была добавлена возможность кому-то мигнуть, поздороваться. Собственно это можно было и не делать, но биксенон (ранее поставил) стало жалко мучать постоянными вспышками, ведь 1 розжиг такими манипуляциями я спалил. Решено – делаем! Прошивка была доведена до ума и девайс заработал. Еще было решено добавить и третий канал розжигов – для приборной панели и габаритов. Однако есть но – ввиду использования не транзисторов, а микросхемы ULN2003, ток на канал ограничился в 500mAh. Микросхема представляет собой набор мощных составных ключей с защитными диодами на выходе. Наличие защитных диодов позволяет подключать индуктивные нагрузки без дополнительной защиты от выбросов обратного напряжения.

Выкладываю схему принципиальную:

Моддинговые ангельские глазки

И прошивку в форматах *.rom и *.hex.

Так же для демонстрации выкладываю видео (снимал на телефон). Было неутолимое желание собрать все как надо, уложить провода и т.д., но на улице мороз, в гараже холодно… он победил меня…

Автор: VETACH
