Электромеханический конструктор ROBOTS-XXI

в 23:01, , рубрики: diy или сделай сам, Robots-XXI, Детский конструктор, Робот-XXI, электромеханика, метки: , , ,

Разбирая завалы хлама в гараже, обнаружил свой старый конструктор с которым с удовольствием играл в детстве. Данный конструктор начал выпускаться в 1986 году, мой экземпляр был выпущен в 1990. Производился он в Латвийской ССР фирмой производственным объединением Straume. Судя по всему закрылось оно в 1992 году.

Коробка

Вот такие детали мы видим сняв крышку

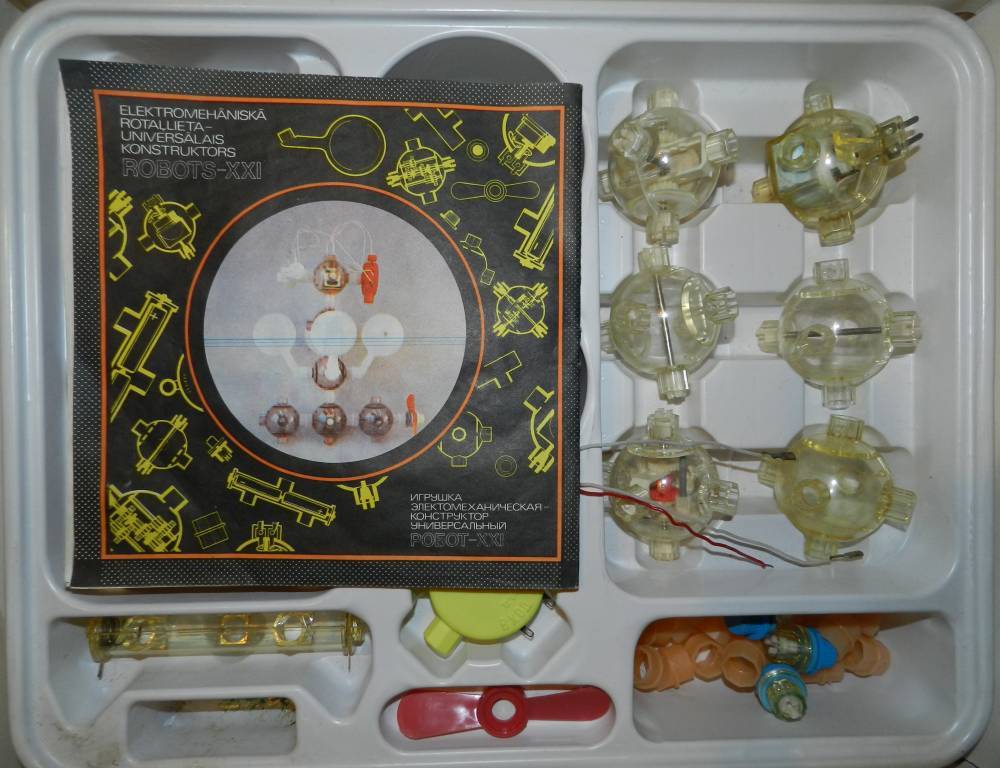

Общий вид

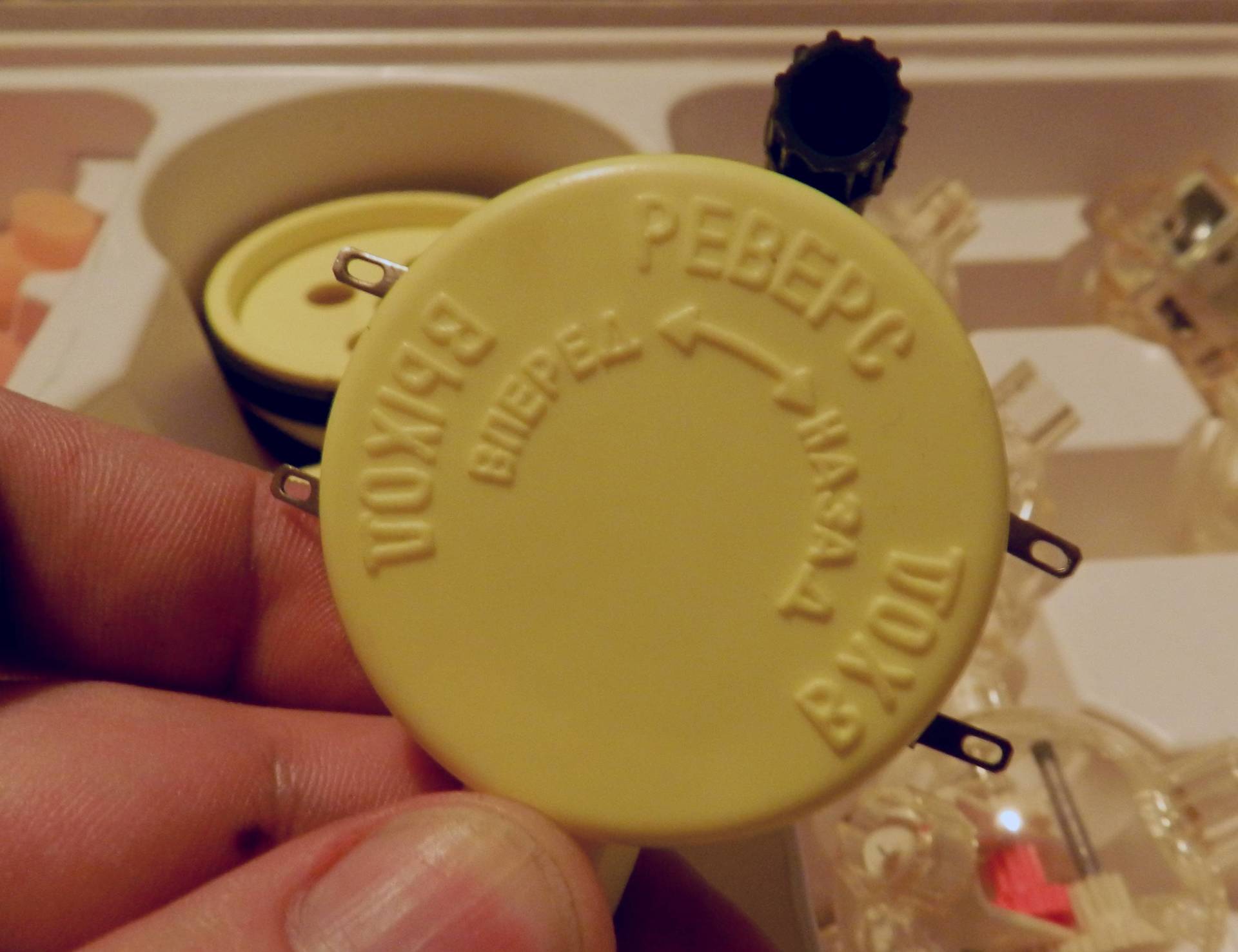

Основной пульт управления. умеет управлять «назад-вперед», имеет 4 контакта, плюс-минус на вход с батарейного блока и плюс-минус на выход к двигателю. Блок управления, двигатель и батарейный блок соединяются проводками с клеммами, что изначально учит основам электротехники.


Двигатель

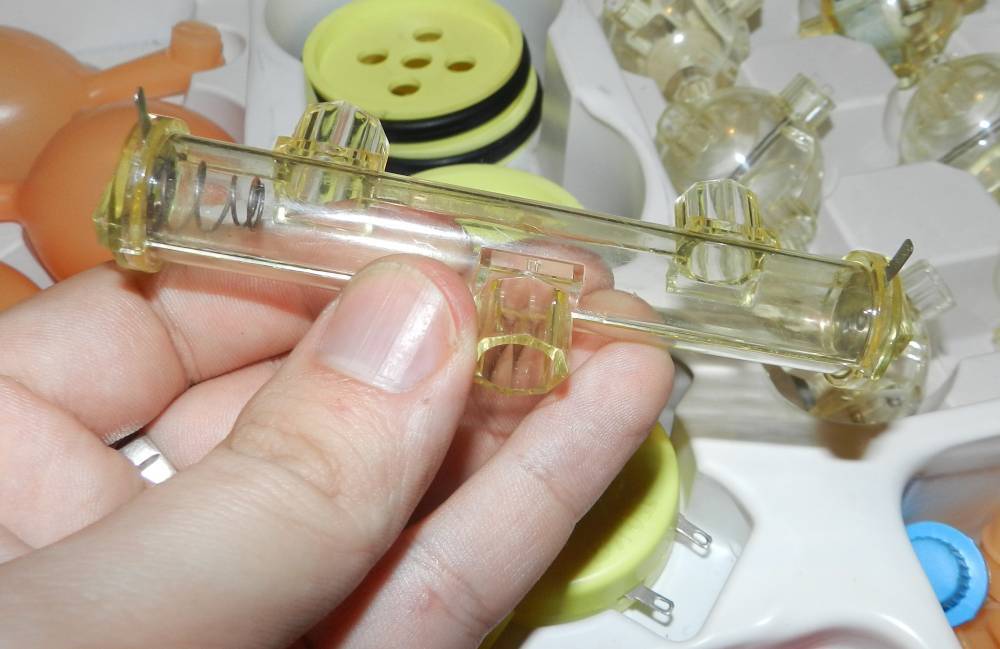

Батарейный блок, под две батарейки типоразмера АА, в инструкции указаны как А316, но с вольтажом в 4,5 В, где такие сейчас найти я честно говоря не знаю, но об этом несного позже.


Далее переходим к механике, тут все на самом деле намного интереснее, все детали имеют форму шара и сделаны из прозрачного пластика, поэтому юный конструктор может наглядно наблюдать как работают механизмы, в конструкторе они представлены трех видов

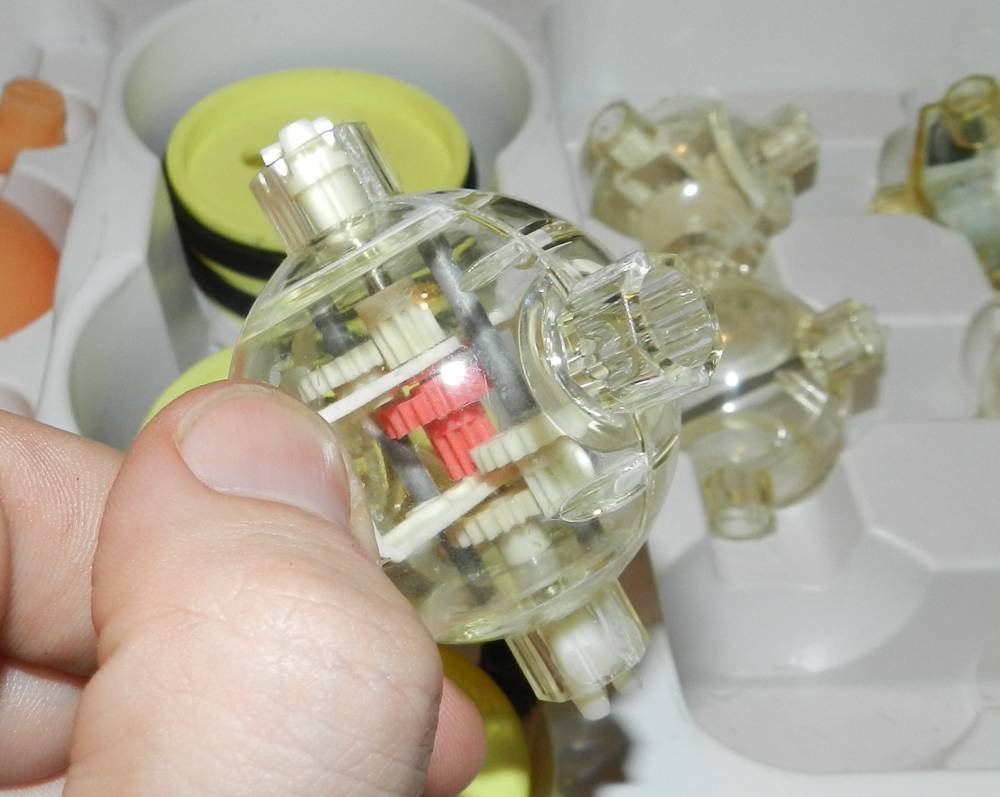

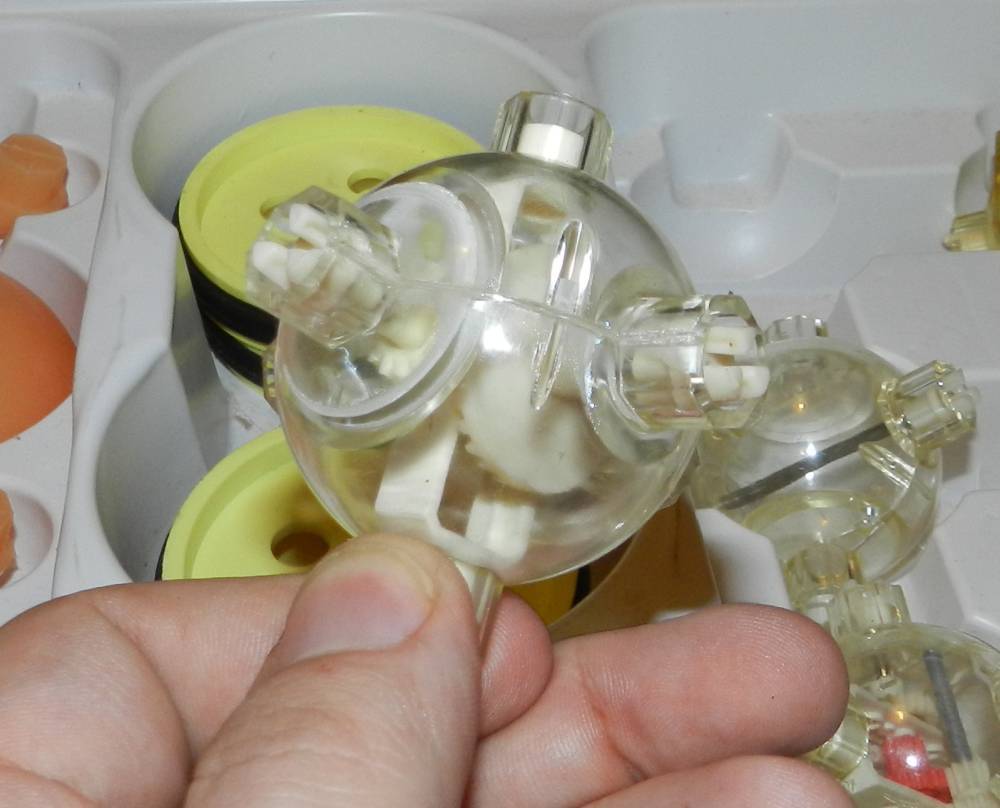

Редуктор

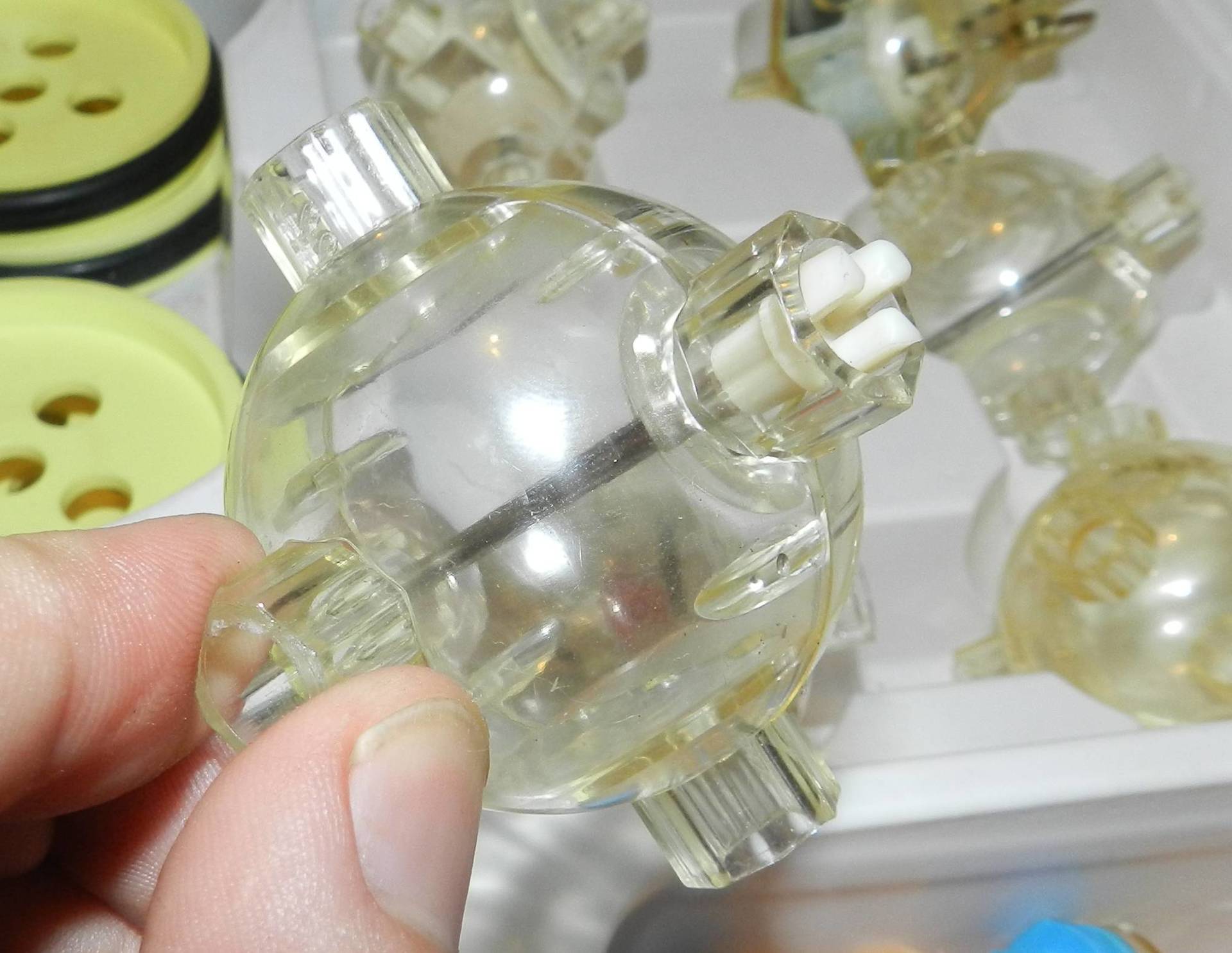

Передаточный вал

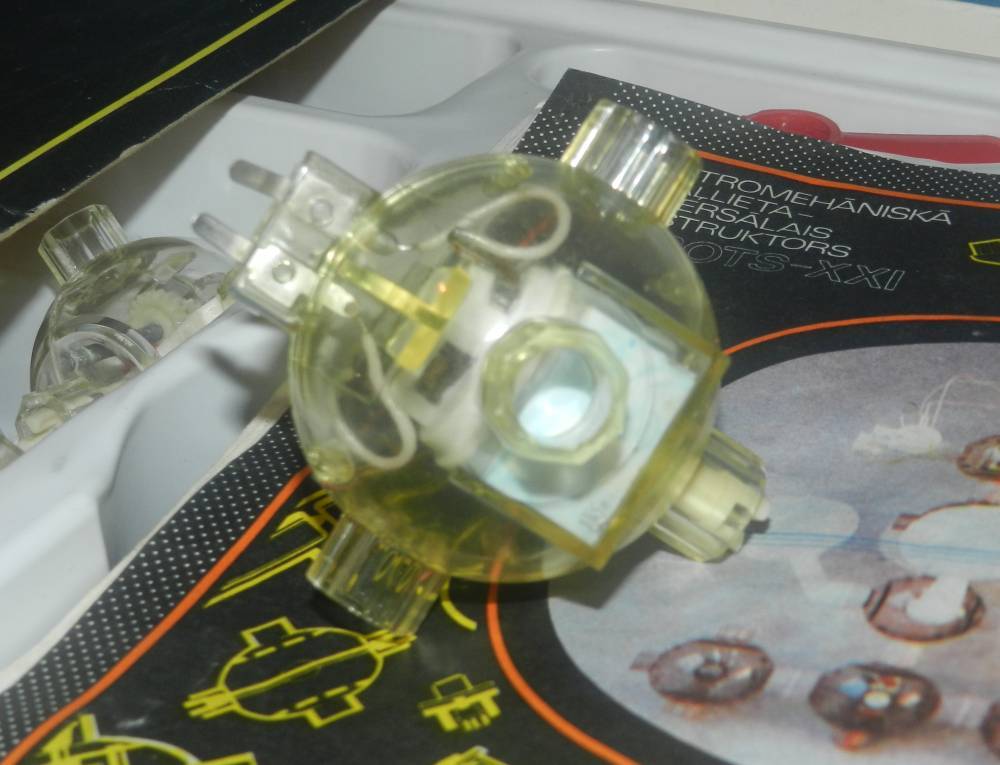

Дифференциал

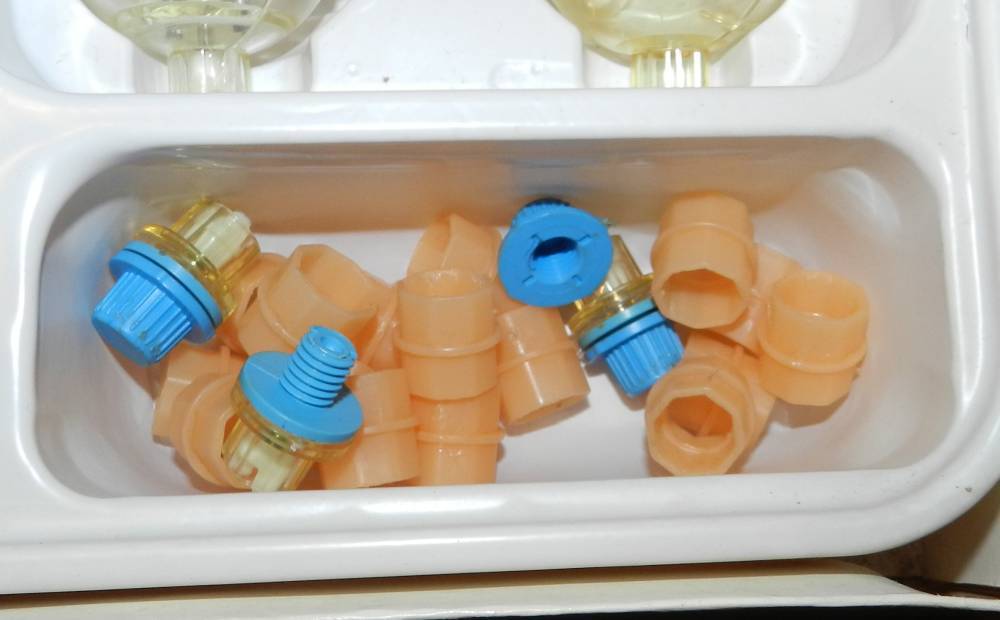

Блоки между собой соединяются с помощью шестигранных соединителей

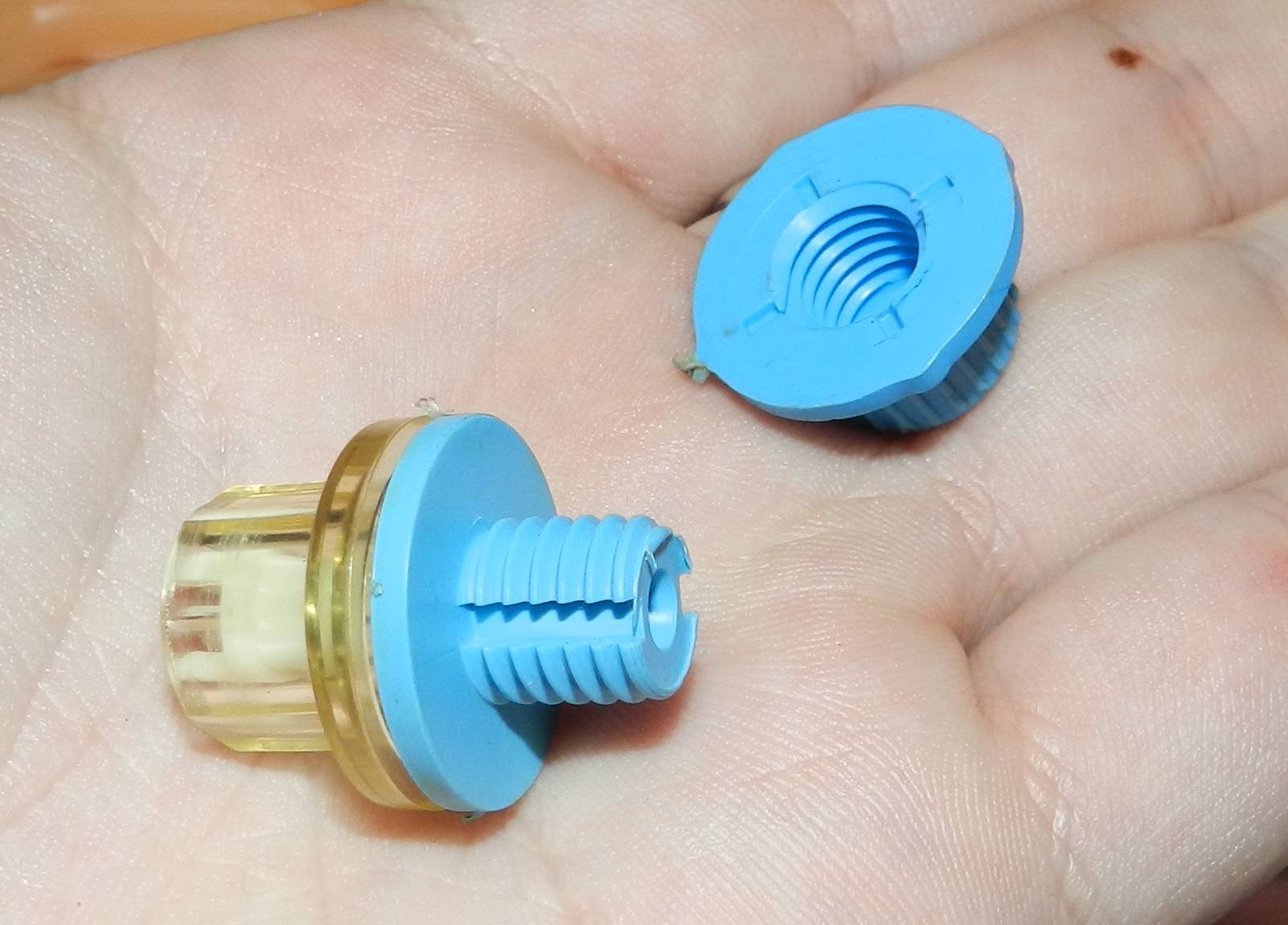

Колеса крепятся с помощью ступиц

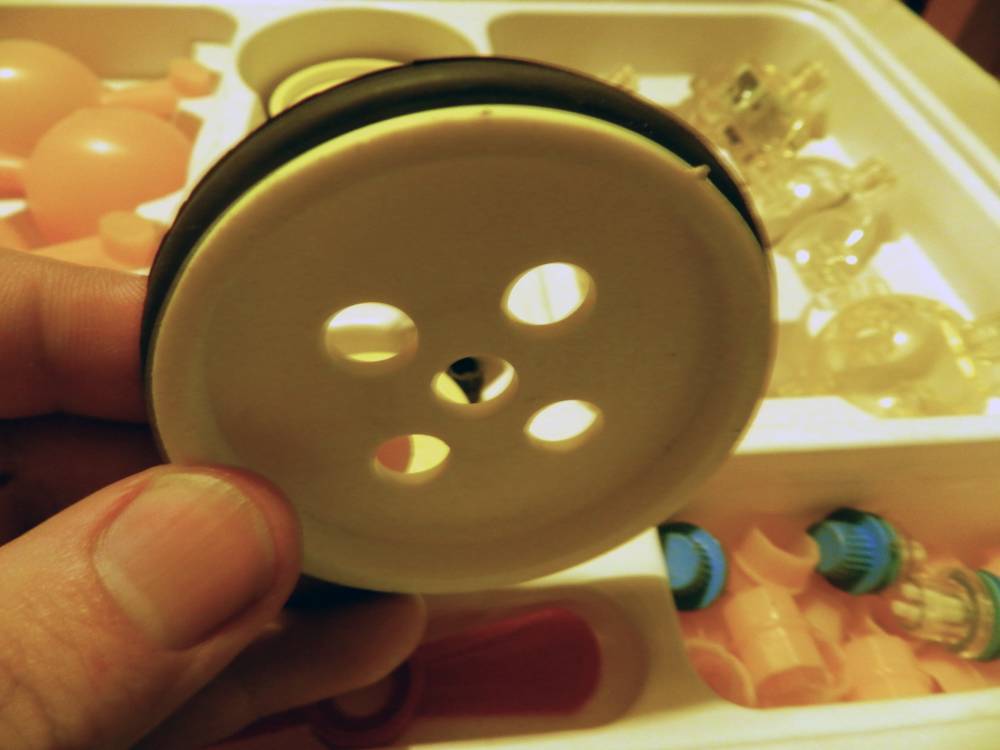

Вот так выглядит само колесо

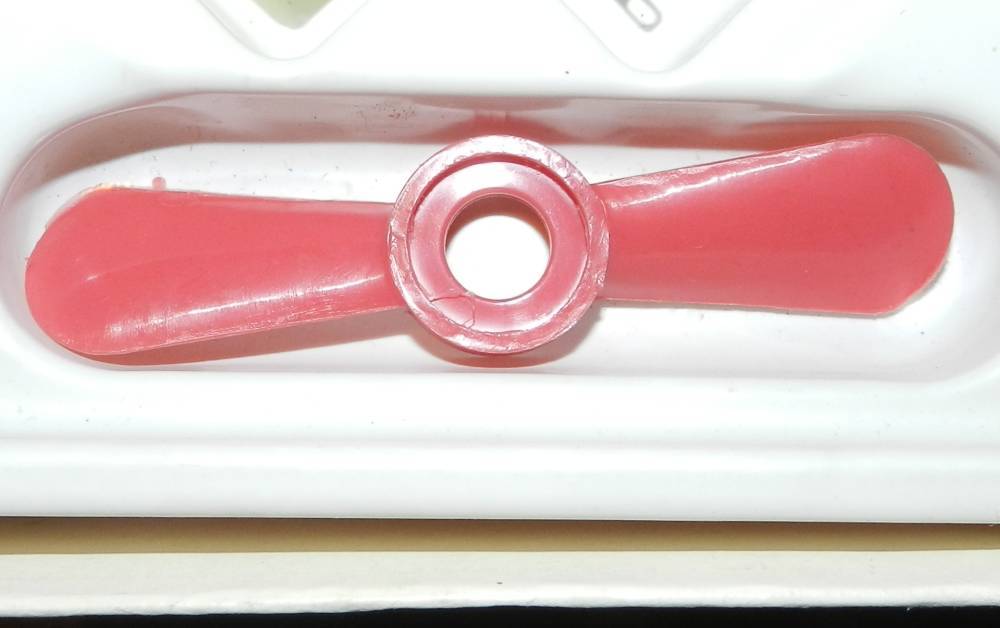

К сожалению одна ступица была утеряна, поэтому что то четырехколесное собрать не выйдет, но у нас есть отличный гребной винт

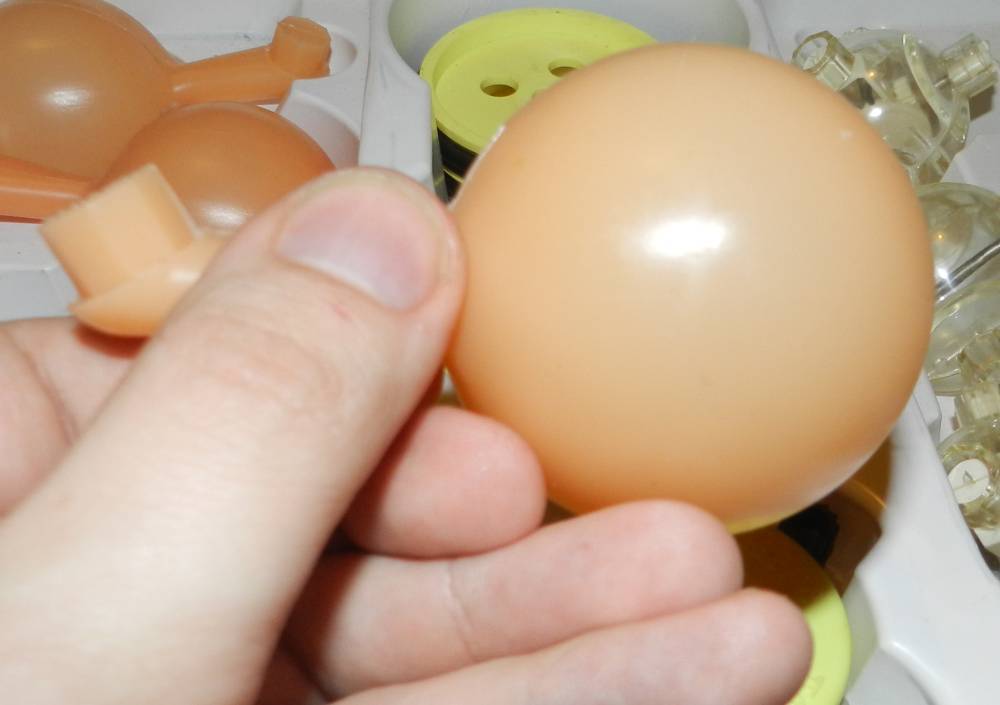

и поплавки


значит можно собрать что нибудь водоплавающее.

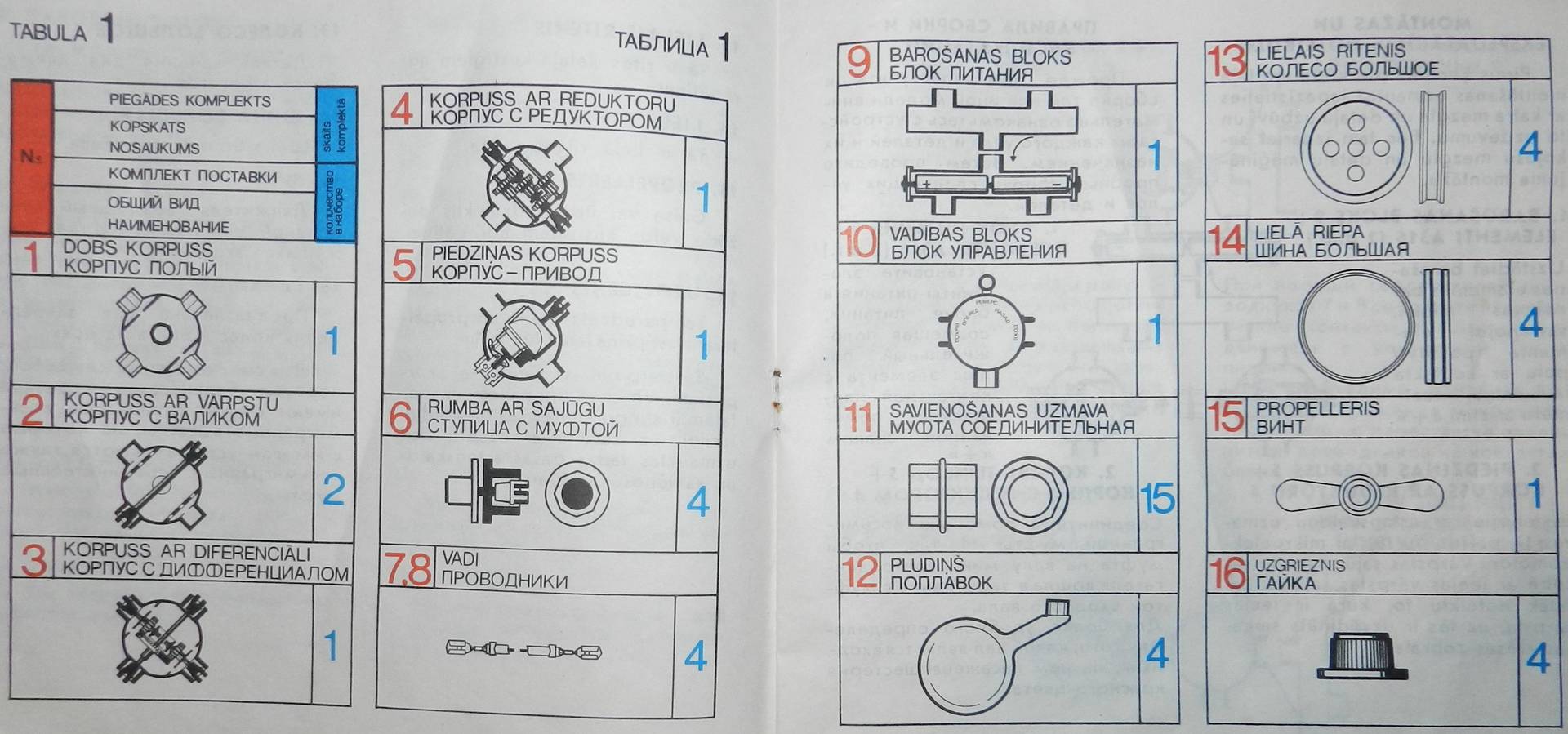

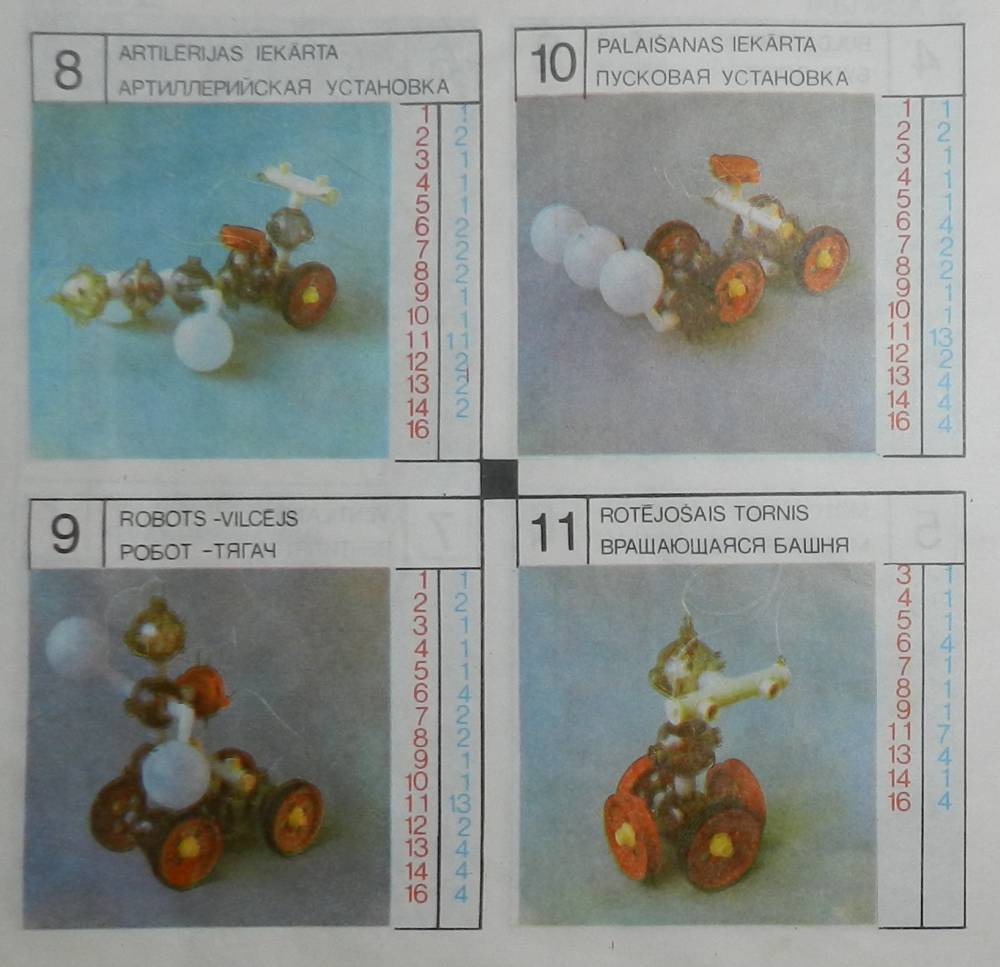

Теперь о грустном, как я уже говорил для питания требуется 9 В, от двух пальчиковых батареек двигатель не завелся, но проблема судя по всему не в этом, от кроны он тоже не заработал. Судя по всему из-за того что он пролежал почти 20 лет в неотапливаемом гараже некоторые детали окислились и пришли в негодность, поэтому демонстрации работы сегодня не будет, обещаю все показать чуть позже, когда я его восстановлю. На последок оставлю несколько примеров из инструкции что из него можно собрать.
