Довольно часто при переезде в новый офис приходиться сталкиваться с необходимостью построения сети электроснабжения и СКС для рабочих мест сотрудников. Это касается не только помещений в новых зданиях, но и офисов, которые уже были в аренде и требуют косметического ремонта с полной заменой либо радикальной модернизацией инженерных сетей.

Организация силовой и слаботочной проводки в офисных помещениях

Как правило, для организации силовой и слаботочной проводки приходиться выбирать между следующими вариантами:
— Скрытая проводка в кирпичных/бетонных стенах;
— Скрытая проводка в гипсокартонных перегородках;
— Скрытая проводка под фальшполом;
— Открытая электропроводка в пластиковых мини-каналах;
— Открытая проводка в электроустановочных пластиковых кабельных каналах.

Рассмотрим каждый из этих вариантов более детально.

Скрытая проводка в кирпичных/бетонных стенах

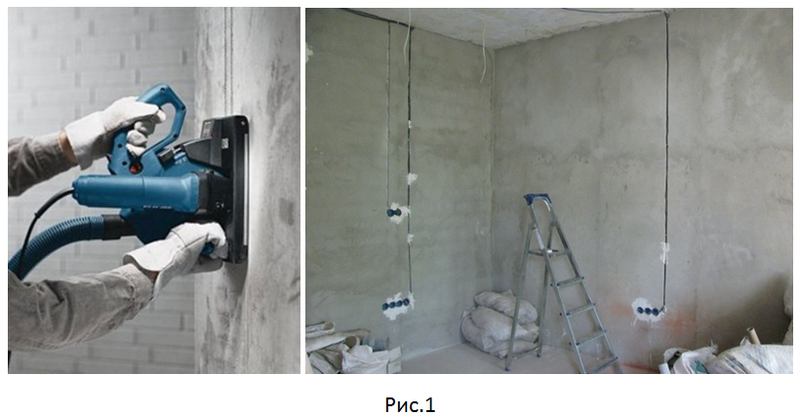

Организации штроб и отверстий для установочных коробок (подрозетников) – процесс трудоемкий и весьма затратный, требующий применения специализированных инструментов (Рис.1). К тому же он привязан к поэтапности проведения отделочных и общестроительных работ – это увеличивает общую стоимость. Во многих случаях в целях экономии силовые кабели и кабели СКС укладываются пучком в одну штрабу, что не может не отразиться на качестве передаваемого по витой паре сигнала.

Подобный способ организации проводки делает ее модернизацию или перемещение практически невозможным, что является недопустимым для современного офиса. Слабым звеном является также ремонтопригодность и защита проводки от повреждений: например, если кто-нибудь решит вкрутить шуруп для картины. Весьма длителен и процесс монтажа силовых розеток, требующий наличия немалого опыта и сноровки.

Единственными преимуществами такого подхода являются длительный срок эксплуатации электрофурнитуры (за счет жесткой фиксации установочных коробок) и эстетичный вид. Стоит отметить, что последний фактор является актуальным только в кабинетах руководства.

Организация силовой и слаботочной проводки в офисных помещениях

Скрытая проводка в гипсокартонных перегородках

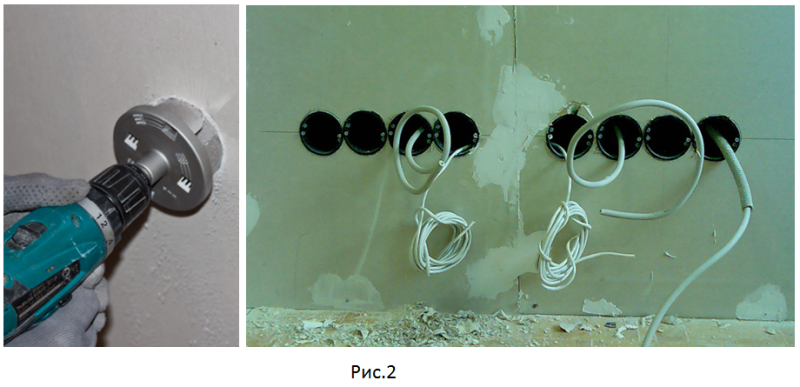

Это наиболее распространенное решение организации проводки, относительно недорогое и быстрое в реализации (Рис.2). Однако и оно неидеально, поскольку привязано к разным этапам общестроя. Модернизация и перемещение розеток также не всегда возможна, поскольку иногда протяжка кабеля через вертикальные и горизонтальные профили весьма затруднительна. В этом случае приходиться вырезать в стене отверстия, шпаклевать их и перекрашивать всю стену заново. Кроме того, гипсокартон – не лучший материал для фиксации установочных коробок (подрозетников). Со временем он будет крошиться и розеточный блок начнет люфтить, а в некоторых случаях может просто вывалиться из стены. К тому же, уже через несколько лет эксплуатации сложно будет гарантировать эстетичный внешний вид.

Организация силовой и слаботочной проводки в офисных помещениях

Скрытая проводка под фальшполом

Фальшпол чаще всего применяется в офисах типа open-space и крайне редко при кабинетной организации пространства. Причем в первом случае прокладка кабелей под фальшполом и установка розеток в напольные «лючки» либо колонны зачастую является единственным возможным способом организации рабочих мест. Если фальшпол еще не смонтирован либо есть возможность демонтажа отдельных плит, затраты на монтаж кабельных трасс минимальны. Основная часть времени уходит на установку напольных лючков.

Если офис имеет смешанную планировку «open-space+кабинеты», есть смысл в монтаже розеток в перегородках или электроустановочных коробах. Это связано с тем, что применение лючков имеет ряд недостатков. Главные из них:

— Высокая стоимость лючков и малый срок эксплуатации при активном механическом воздействии;

— Неудобство эксплуатации при необходимости подключения/отключения шнуров питания и патч-кордов;

— Жесткая привязка к месту расположения столов. Кроме того, при смещении стола даже на 20-40 см. есть риск просто заблокировать лючок (Рис.3).

Организация силовой и слаботочной проводки в офисных помещениях

Проблемы могут возникнуть и при добавлении новых рабочих мест. Плиты фальшпола зачастую заклеивается плитками ковролина, при этом размеры и сетка укладки плит отличаются. В результате теряется основное достоинство фальшпола – возможность доступа к сетям, проложенным под ним. В таких случаях для протяжки кабеля можно использовать отверстия для уже смонтированных люков в плитах, что не всегда приводит к ожидаемому результату. Проблему можно решить перемещением лючков на 2-3 метра, что обычно не вызывает особых затруднений.

В целом прокладка кабеля под фальшполом и использование лючков и колонн для организации рабочих мест весьма удобное и гибкое решение. Единственная причина, которая может вынудить отказаться от его применения — высокая стоимость самого фальшпола.

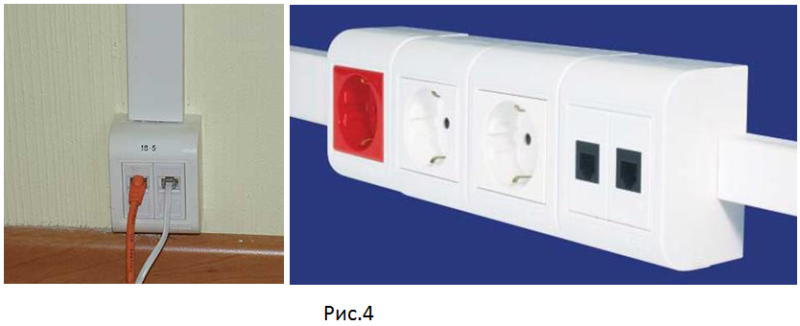

Открытая электропроводка в пластиковых мини-каналах

Это самый простой, относительно быстрый и недорогой вариант прокладки проводки для небольшого офиса. Правда, монтаж нового рабочего места займет меньше времени, нежели перемещение старого. Так же, как и с штрабами, возникает проблема совместной прокладки силового и информационного кабелей. С точки зрения внешнего вида такое решение кажется бюджетным и скорее вынужденным, поэтому использовать его для организации сети с «нуля» не слишком целесообразно.

Организация силовой и слаботочной проводки в офисных помещениях

Открытая проводка в электроустановочных пластиковых кабельных каналах

Этот вариант можно назвать наиболее оптимальным на сегодняшний день решением как по стоимости, так и по времени реализации. Можно сказать, ради его освещения и задумывалась эта статья. Поэтому остановимся на данном способе более детально.

Отношение к пластиковым кабельным каналам на отечественном рынке, мягко говоря, скептическое. Основная масса рядовых граждан ассоциирует его с уродующей помещение вынужденной мерой. И это при том, что ставший уже обязательным элементом офиса плиточный подвесной потолок с трудом можно назвать красивым решением. Но за подвесным потолком прокладываются инженерные сети, с его помощью можно скрыть балки и перепады уровней потолка, разместить в нем светильники. Это простое и недорогое решение, предоставляющее широкие возможности.

Примерно так же обстоит ситуация с электроустановочными кабельными каналами. Они обеспечивают:

— Быстрый монтаж в один, максимум два этапа;
— Возможность перемещения рабочих мест;
— Быструю и легкую организацию новых рабочих мест;
— Надежную фиксацию силовых и информационных розеток;
— Надежную защиту кабеля от случайных повреждений;
— Возможность разделения силовой и слаботочной проводки;
— Возможность быстро и без повреждений выполнить демонтаж как самого кабельного канала, так и кабельных линий;
— Длительный срок эксплуатации.

Монтаж короба производиться на готовые стены, зачастую уже покрашенные. Это позволяет избежать зависимости от строительных работ и разбиения монтажного процесса на несколько этапов. Два опытных монтажника при необходимости могут монтировать от 60 до 100 метров короба в день, включая укладку кабеля. Перемещение рабочего места (для этого в коробе оставляют запас кабеля в 1,5-2 м) займет не более 15-20 минут. Добавление нового будет связано лишь с демонтажом/монтажем крышки короба, прокладкой кабеля и монтажом розеток. Вы можете смело сверлить стены для картин, полок и пр. Короб всегда на виду и у вас не будет возникать опасения перебить кабель.

Чтобы обеспечить длительную эксплуатацию проводки и достойный внешний вид офиса, необходимо тщательно подойти к выбору производителя. В конце 2012 на отечественный рынок кабельных каналов вышла компания Schneider Electric – один из мировых лидеров в области оборудования для управления электроэнергией. Компания представила систему Ultra, которая включает решения на базе электроустановочных коробов и мини-каналов.

Организация силовой и слаботочной проводки в офисных помещениях

Основными преимуществами Schneider Electric является стоимость, высокое качество компонентов и наличие собственных рамок и розеток формата 45х45 мм, что обеспечивает совместимость с розетками большинства производителей СКС (TE Connectivity, Panduit, Systimax, Molex, R&M, Brand-Rex и т.д.).

Кабель-каналы Schneider Electric изготовлены из самозатухающего ПВХ, не содержащего вредных для здоровья свинцовых и кадмиевых добавок. Продукция сертифицирована и полностью соответствуют украинским стандартам пожаробезопасности.

Теперь подробнее рассмотрим компоненты системы и этапы монтажа.

Организация силовой и слаботочной проводки в офисных помещениях

На рис.5 (а) представлен кабельный короб 101х50, без крышки со смонтированными держателями кабеля. Они устанавливаются через каждые 1,5 м на прямых участках прокладки короба и на каждом внутреннем, внешнем или плоском повороте, обеспечивая фиксацию кабеля.

На рис.5 (б) можно увидеть смонтированные суппорты для механизмов формата 45х45мм. Как и в случае с держателями кабеля, монтаж происходит простым «вщелкиванием» в специальные пазы.

Организация силовой и слаботочной проводки в офисных помещениях

На Рис.6 (а) показаны смонтированные силовые розетки и выключатель. На Рис.6 (б) представлена уже готовая к эксплуатации панель со смонтированной крышкой короба, рамками и снятой защитной пленкой.

Организация силовой и слаботочной проводки в офисных помещениях

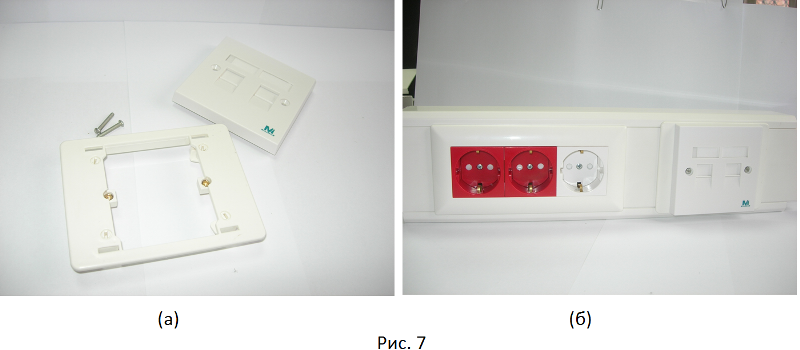

На Рис.7 (а), (б) показан специальный подрозетник, входящий в номенклатуру системы Ultra. Он применяется в тех случаях, когда необходимо смонтировать розетку или выключатель стороннего производителя. На Рис.7 (б)показана смонтированная рамка для модулей СКС типа keysone, имеющая габариты 80х80 мм производства компании Brand-Rex.

Организация силовой и слаботочной проводки в офисных помещениях

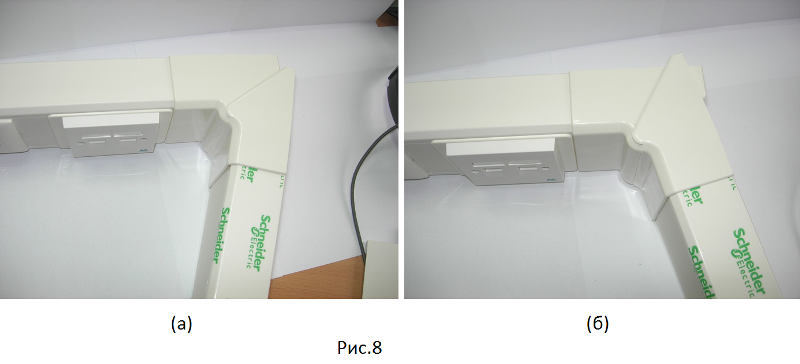

Внутренние и внешние углы регулируемые — эта особенность весьма актуальна при монтаже короба в старых зданиях (Рис.8).

Организация силовой и слаботочной проводки в офисных помещениях

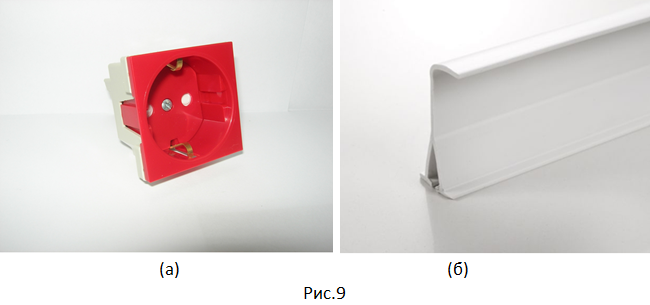

В перечень компонентов системы входят силовые розетки 220в 16А белого и красного цвета (Рис.9(а)), а также одно- и двухклавишные выключатели. Для разделения слаботочной и силовой проводки применяется специальный разделитель кабеля, который монтируется внутри короба (Рис.9 (б)).

Подводя итоги, нашего краткого обзора можно с уверенностью утверждать, что система электроустановочных кабельных каналов для офиса с кабинетной системой является наиболее функциональным и оправданным решением по части развертывания сети электроснабжения и СКС.

Обоснование данного, хотя и субъективного, но продиктованного многолетним опытом утверждения можно увидеть в Таблице.1. В ней виде рейтинга оценивается соответствие рассмотренных выше технических решений предъявляемым заказчиком требованиям.

Организация силовой и слаботочной проводки в офисных помещениях
