Доработка дупликатора Ricoh Dx2330

в 6:01, , рубрики: diy или сделай сам

Краска для Ricoh Dx2330 стоит порядка 600р за 0.5 литра. Китайская краска от компании OAT, по качеству даже немного лучше, впитывается быстрее и соответветвенно листы не слипаются и не пачкаются и стоит она 150р за 0.8 литра, правда емкость не совсем подходящая…

Нам понадобится:

  • 1шт. использованная емкость от оригинальной краски для Dx2330;
  • 2шт. краски для Riso CR от OAT;
  • 1 ножовка по металлу;
  • 1 тюбик эпоксидного клея;
  • 1 шуруповерт и сверло на 10.

И так поехали.

  1. Открываем дверцу дупликатора нажимаем кнопочку, чтобы вынуть краску, вынимаем коробочку с краской.
  2. Под коробочкой с краской два болта на каретке, откручиваем и снимаем верхнюю часть каретки. От нее необходимо отпилить заднюю часть, чтобы она нам не мешалась при установке большей емкости.
  3. Отпиливаем «носик» у нашего старого пакетика из под краски.
  4. Берем две крышки от краски OAT, в одной делаем отверстие по центру, там где резьба на второй делаем отвертстие в 12мм от края.
  5. Склеиваем две крышки так чтобы внутренняя часть второй была внутри и приклеиваем «носик» от оригинального пакетика.

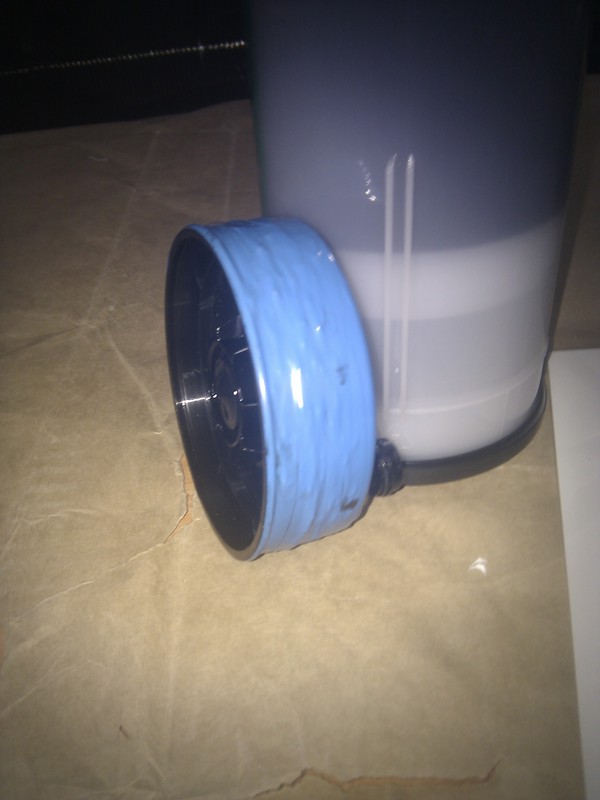

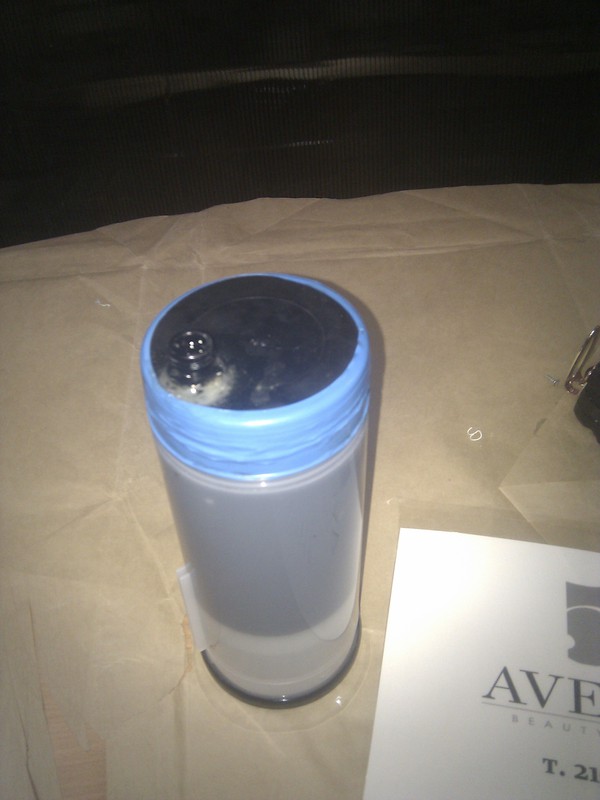

    Получится вот так

    Доработка дупликатора Ricoh Dx2330 Доработка дупликатора Ricoh Dx2330
  6. Теперь по поводу дверцы. С новой большой тубой она будет мешаться и не сможет закрыться, есть два варианта решения. 1 вставляем сложенную в двое картонку в отверстие с датчиком, чтобы наш дупликатор думал что дверца закрыта. 2 воспользоваться шуруповертом и нажовкой еще раз, выпиливаем прямоугольное отверстие в дверце и наращиваем дверцу подручным пластиком и эпоксидкой, я выбрал второй вариант.

Вуаля, теперь мы можем продавать ризографию по 25 коп. за лист.

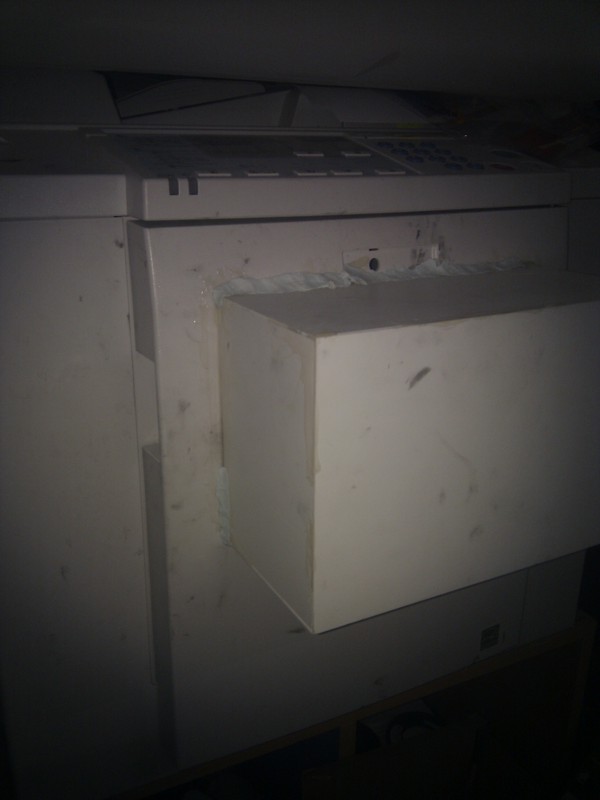

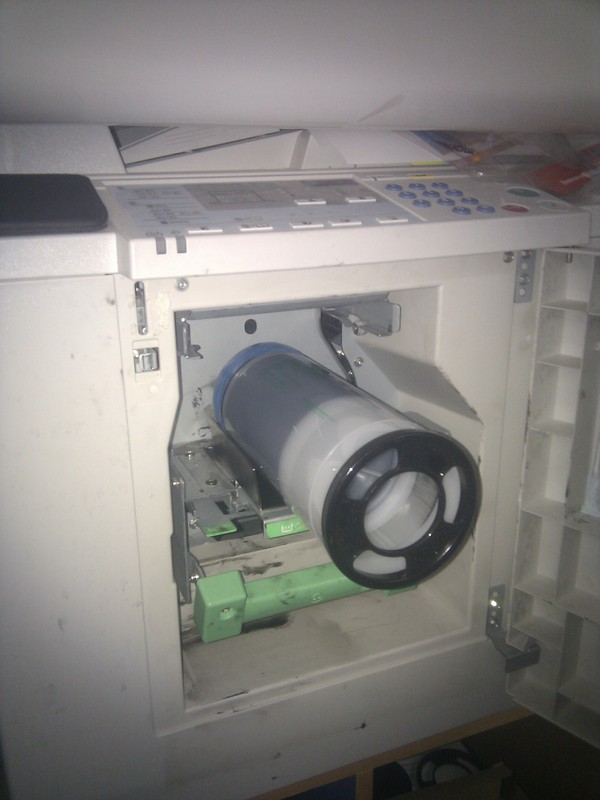

Итоговый вид

Доработка дупликатора Ricoh Dx2330 Доработка дупликатора Ricoh Dx2330

PS: Раньше я эту краску передавливал из круглых туб в оригинальные пакетики, поэтому на дупликаторе видно много следов от краски, не всегда вся краска передавливалась, часть разлеталась вокруг.

Автор: AntonDubinin
