Вторая жизнь хлама, или мини-светильник из сканера

в 19:26, , рубрики: diy или сделай сам

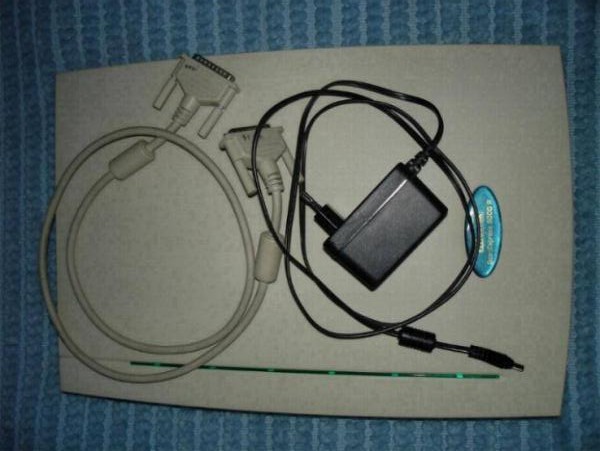

От добрых людей попал мне в руки вот такой достаточно престарелый сканер, Mustek 6000p, аппарат времен Windows 95 и больших белых пластиковых корпусов. Как раритет большой ценности он не представляет, но выбросить, не заглянув внутрь, жалко)

Вторая жизнь хлама, или мини светильник из сканера

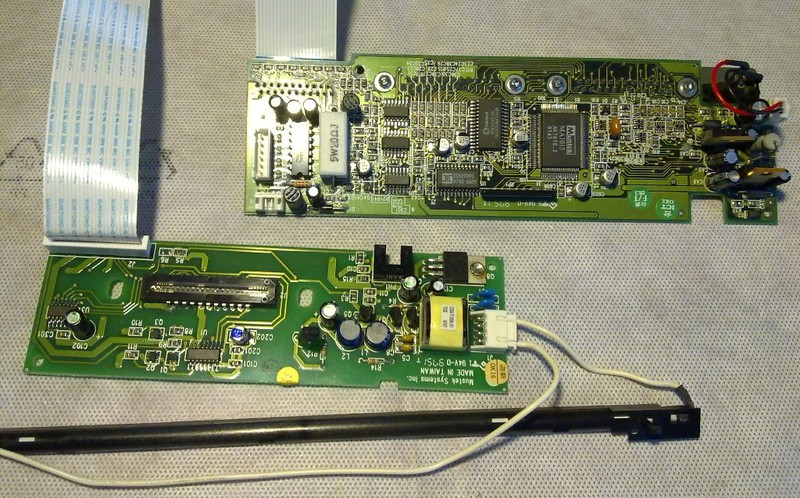

Собственно, все его электронное содержимое, корпус отправляется на помойку.

Вторая жизнь хлама, или мини светильник из сканера

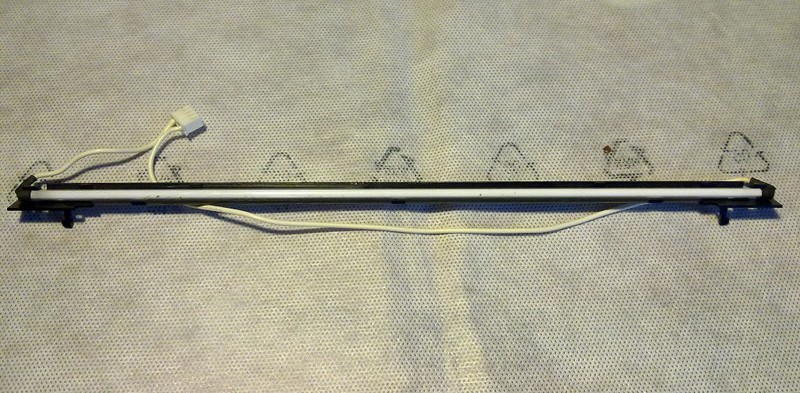

Осветитель из сканирующей каретки — обычная флуоресцентная лампа с холодным катодом (CCFL), подобные используются в подсветке LCD-матриц.

Вторая жизнь хлама, или мини светильник из сканера

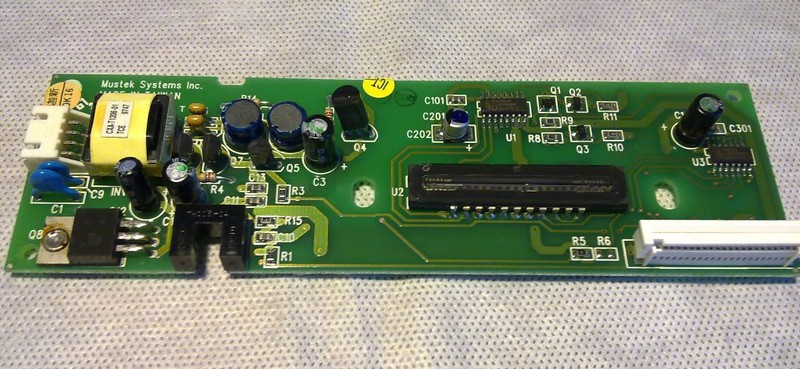

Плата с каретки. В левой части видим высоковольтный инвертор, пришло время попробовать зажечь лампу.

Вторая жизнь хлама, или мини светильник из сканера

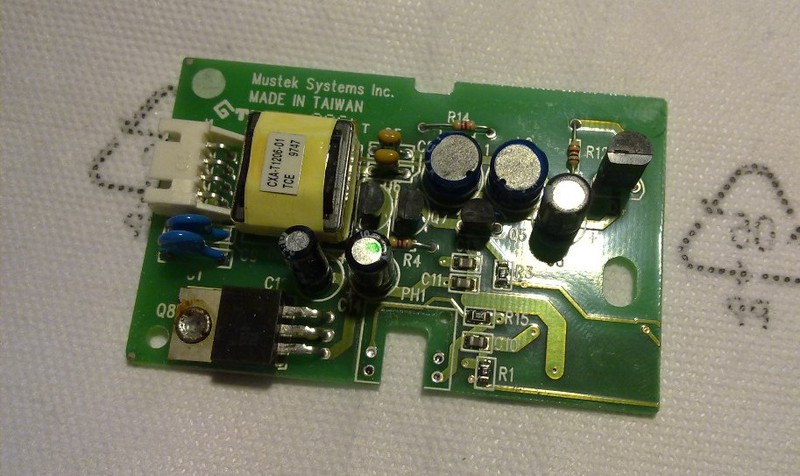

В левом углу — интегральный стабилизатор 7812, обозначенный как Q8, по нему легко понять, по каким дорожкам инвертор получает питание. На его входе при включении сканера около 14 вольт, но лампа не горит, как ее запустить? К участку платы с инвертором ведет не так уж и много дорожек от разъема, которым плата каретки соединяется с основной платой, поэтому предположим, что на транзисторе Q5 собран ключ, запускающий лампу.

Вторая жизнь хлама, или мини светильник из сканера

Замкнем пинцетом резистор R3, соединенный с базой транзистора, на + питания, и… да будет свет!

Вторая жизнь хлама, или мини светильник из сканера

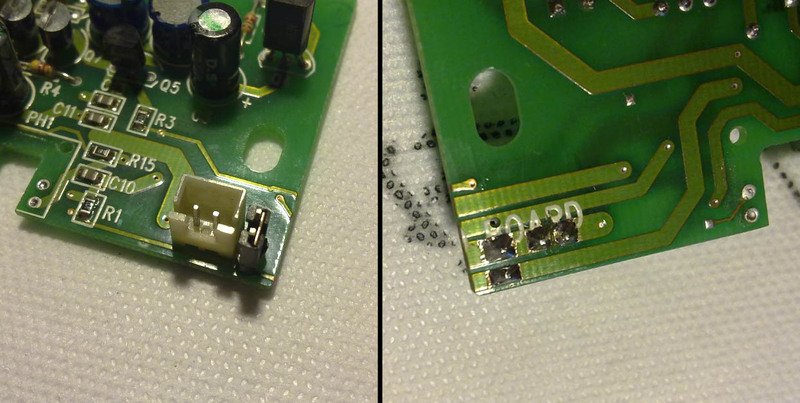

Разобравшись, что к чему, обрежем все лишнее, впаяем резистор-перемычку между R3 и питанием…

Вторая жизнь хлама, или мини светильник из сканера

… и штырьки для родного разъема питания принтера.

Вторая жизнь хлама, или мини светильник из сканера

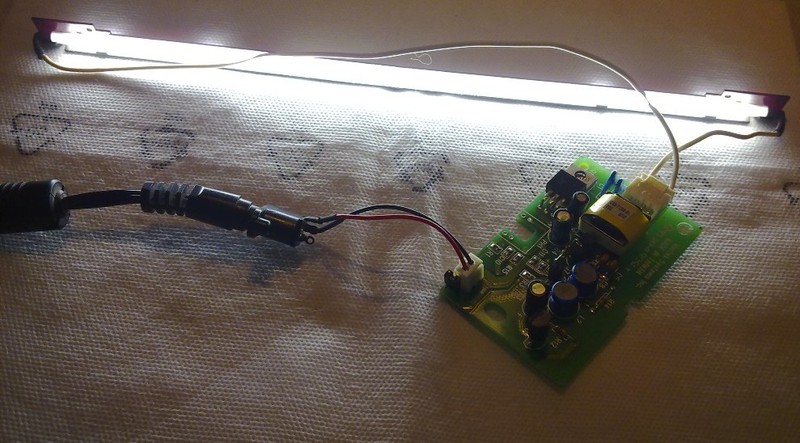

Получим вот такую аккуратную плату-инвертор, проверяем еще раз.

Вторая жизнь хлама, или мини светильник из сканера

Для освещения рабочего места этого, конечно же, недостаточно, но можно сделать в каком-нибудь ящике подсветку по принципу лампы в холодильнике. В качестве донора корпуса неплохо подошла не менее престарелая мышь, ровесница сканеру. Выключателем же будет геркон с нормально замкнутыми контактами.

Вторая жизнь хлама, или мини светильник из сканера

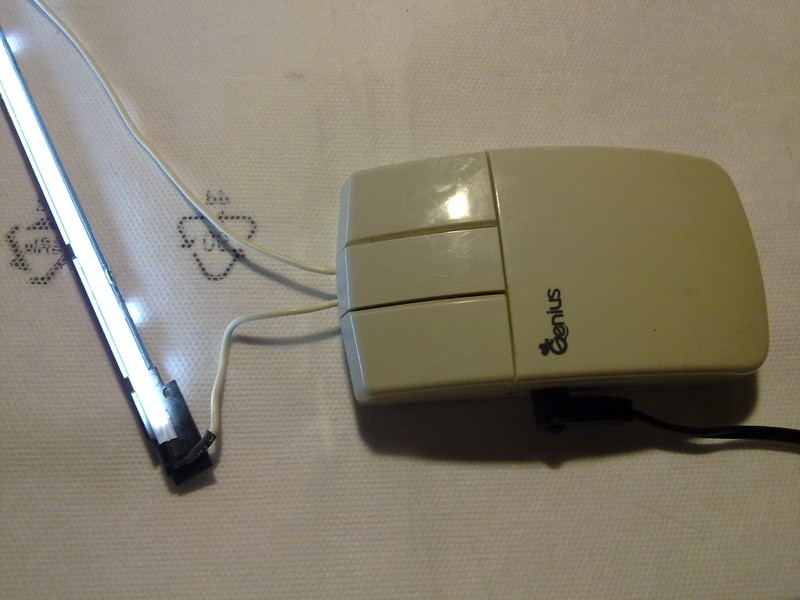

В собранном виде. Жаль, что кнопки не несут никакой функциональной нагрузки=)

Вторая жизнь хлама, или мини светильник из сканера

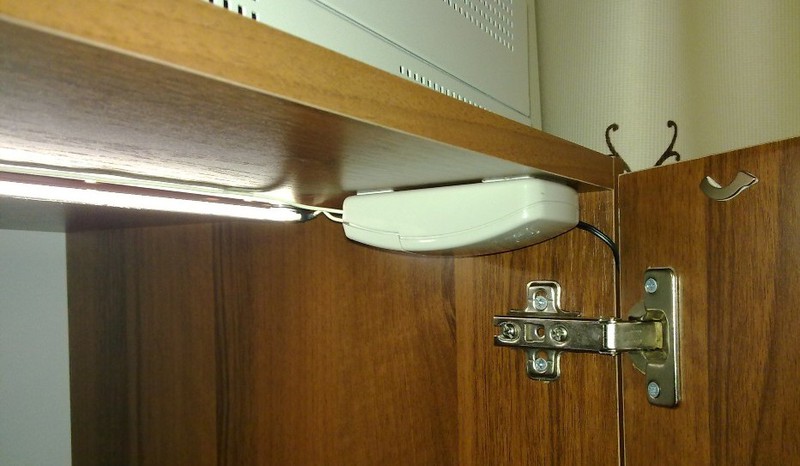

Крепим лампу и корпус на двухсторонний скотч. На дверце — магнит от жесткого диска на том же скотче. Не особо эстетично, но задачу выполняет.

Вторая жизнь хлама, или мини светильник из сканера

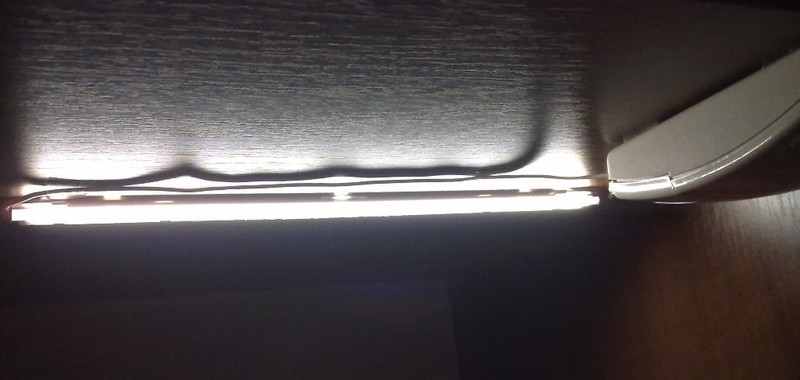

Для освещения небольшого пространства более чем достаточно

Вторая жизнь хлама, или мини светильник из сканера

Внимательный читатель заметит, что на фото платы в корпусе мыши уже перемычка вместо стабилизатора — в нем больше нет необходимости, инвертор питается от домашнего сервера, который стоит на том же шкафу.
