Улучшаем схему питания беспроводной клавиатуры

в 9:30, , рубрики: diy или сделай сам, ЛУТ, микросхема, микроэлектроника, Песочница, Электроника для начинающих, метки: , , ,

Была у моего товарища проблема с беспроводной клавиатурой — быстро в ней садились батарейки.
Причем, когда они садились, она могла еще долго работать, но «дальнобойность» резко уменьшалась до полной неюзабельности. А я на днях как раз решил испробовать отличную микросхемку — NCP1402. Показал товарищу ее возможности, а ему пришла идея использовать ее для решения проблем с питанием клавиатуры.

Улучшаем схему питания беспроводной клавиатуры
За подробностями — прошу под кат.

Микросхема представляет собой повышающий DC-DC преобразователь, высокоэффективный и требующий минимум «обвески». На вход нужно подавать напряжение от 0.8 вольт. При этом, производитель заявляет, что, запустившись, преобразователь будет работать, пока батарейка не высадится до 0.3 вольта, если ее не отключать. Выпускается она в версиях:

NCP1402SN19T1 (1.9 V на выходе)
NCP1402SN27T1 (2.7 V)
NCP1402SN30T1 (3.0 V)
NCP1402SN33T1 (3.3 V)
NCP1402SN50T1 (5.0 V)

Мною было приобретено 10 штучек NCP1402SN33T1 на пробу по цене около 10р/штука + обвеска(рублей на 30).

Очевидно, что проблема с клавиатурой заключалась в падении напряжения батареек, которого становилось недостаточно для поддержания прежней дальнобойности клавиатуры. Было принято решение модернизировать схему питания. Обвеска включает включает в себя:

  • диод Шоттки, важнейший в плане характеристик компонент, для эффективной работы преобразователя. В даташите указаны требования. Я использовал MBR0520LT1G в корпусе SOD123
  • индуктор на 47uH. Я использовал LQH32MN470K23L, SMD1210
  • входной конденсатор на 10uF, керамика, SMD0805
  • 2 выходных конденсатора на 22uF, керамика, SMD1206

С разводкой платы есть нюанс — для наибольшей эффективности лучше делать максимально короткие дорожки. Но и без того хотелось компактности — мы решили засунуть плату в место в клавиатуре, отведенное для хранения usb-приемника.

Была сделана разводка в Proteus ARES.
Выкладываю pdf для ЛУТ: dl.dropbox.com/u/36371114/ncp1402layout.pdf

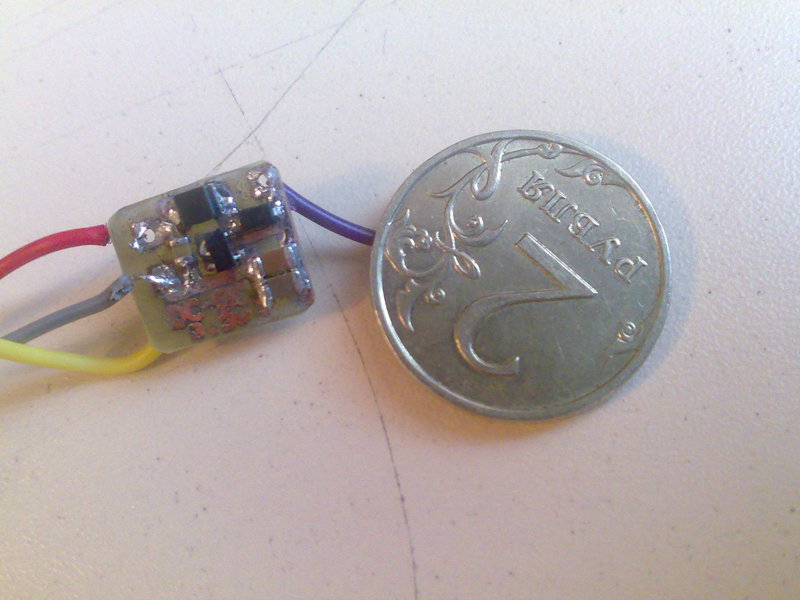

Вытравил плату, обрезал, сделал монтаж компонентов с помощью lukey702 и рук :)
Размер платы получился 12х14мм.

Улучшаем схему питания беспроводной клавиатуры

Тестируем — подключаем 1 или 2 батарейки AAA — на выходе — заветные 3.3 вольта.

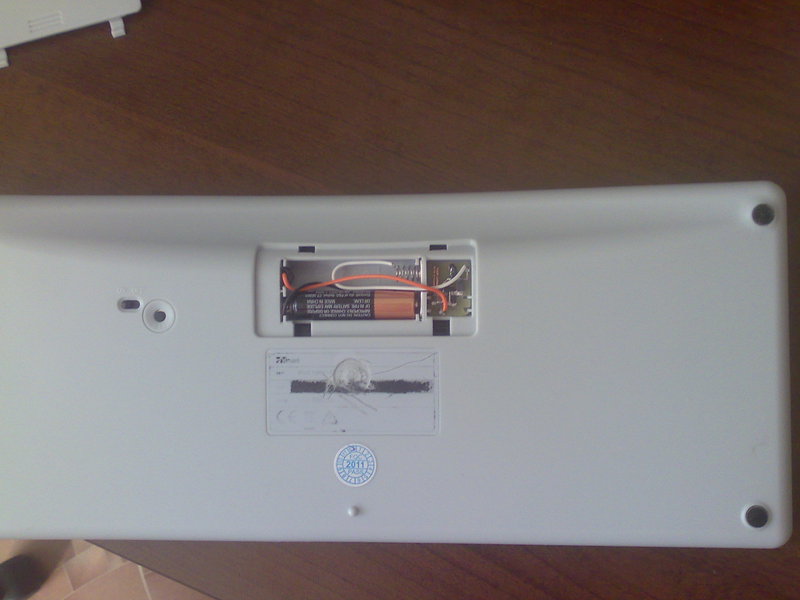

Ставим в клавиатуру:

Улучшаем схему питания беспроводной клавиатуры

Радуемся отличной дальнобойности даже на 1 батарейке.

Автор: nesferatos
